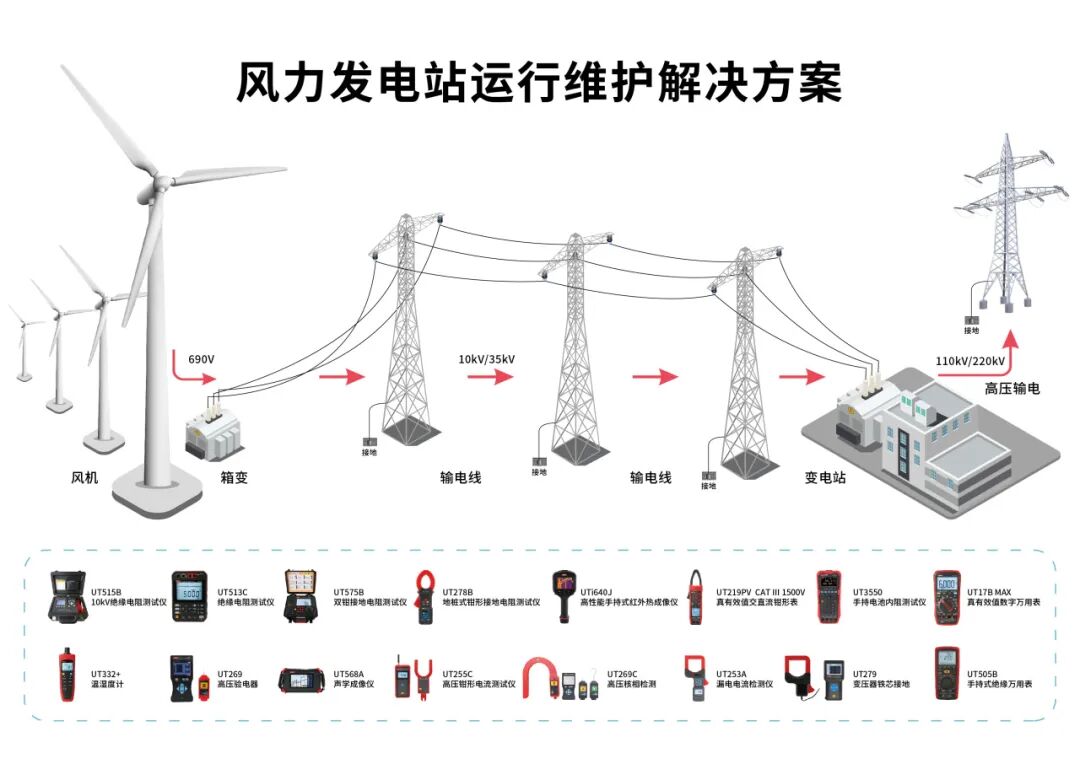

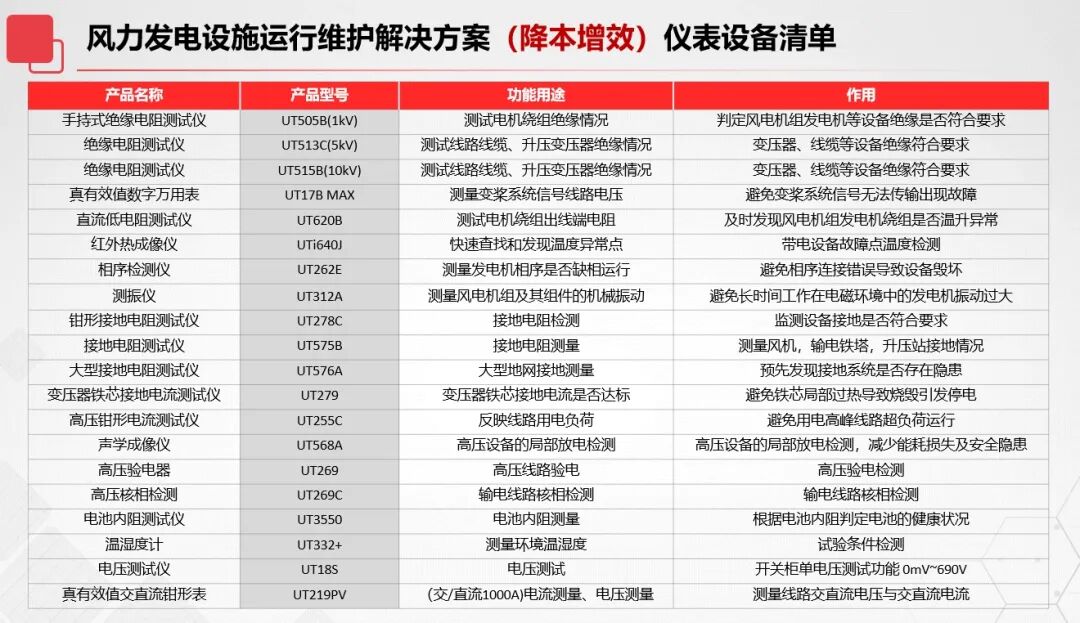

如上为优利德提供的《风力发电站运行维护解决方案》仪表设备清单,若您需要下载完整方案,请扫描文末二维码进行下载。下面,我们一起来看看优利德测试仪表在风力发电运维工作中的具体应用。
1、风机检测
风机检测在风力发电系统中具有至关重要的作用,对确保风机的正常运行、提高风机的效率和保障人员、设备的安全具有重要意义。
1.1、发电机绕组绝缘测量
发电机的绕组绝缘老化会导致性能失效,因此需要定期进行检修和预防性试验。如果发现绝缘老化,应及时更换有缺陷的绕组绝缘或整个绕组,以确保发电机的稳定运转。

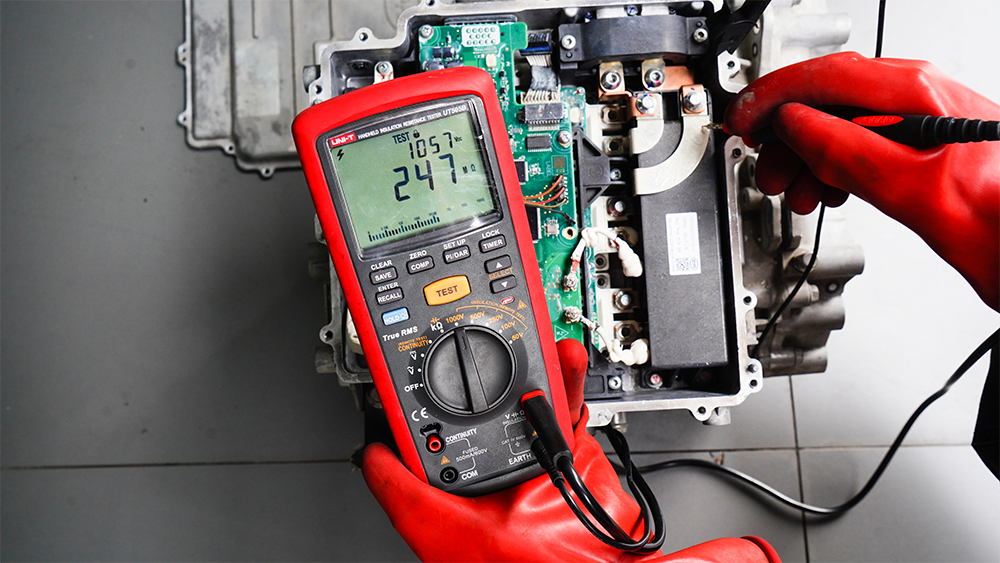

推荐型号:UT505B 1kV手持式绝缘电阻测试仪
UT505B优势:具有一键测量极化指数和绝缘吸收比功能,自动计算绝缘电阻比率,并以此数据来判定绝缘情况的优劣。可应用于电机、电缆、马达、变压、开关、电器等各种电气设备及绝缘材料的绝缘电阻测试。主要特点如下:
●50V/100V/250V/500V/1000V的输出电压,200GΩ量程,短路电路约3mA
●自动释放电压功能,提高用户操作安全性
●步进功能:每个功能档位10%的步进绝缘输出电压
●支持遥控表笔测量,可单手操作
●具有PI极化/DAR绝缘吸收比指数测量,自动计算电阻比率
●COMP比较功能,绝缘电阻测量设定通过/失败比较值
●漏电流显示功能
1.2、发电机线圈绕组阻值测量
电机绕组直流电阻检测是预防性试验和大修中必不可少的项目,也是电机故障后的重要检测内容。通过分析电机绕组直流电阻值,可以检查绕组的焊接质量、绕组或引线是否断开、多股导线的绕组是否断开、绕组匝间是否短路等,避免出现电机温升异常导致风电机组停运。
推荐型号:UT620B直流低电阻测试仪
UT620B优势:采用大字体LCD显示,使得读数更为直观清晰,且测试速度快,精度高,适用于工矿企业、实验室或车间现场,能够精确测量直流低电阻。可用于测量各种线圈电阻、分流器电阻,检测开关及接插件、继电器等电器元件的接触电阻,还可测量金属材料、电阻和电线电缆的导线电阻,以及船、车、飞机等金属铆接电阻。主要特点如下:
●最高10A直流恒流源输出,高达0.25%的精度,1μΩ分辨率
●四线测试棒及四线鳄鱼夹(可抵消线上的接触电阻)
●上下限比较测量功能;相对值测量模式
●1000条数据可以保存,读取,删除
●USB数据传输,能与PC双向交换数据
●ZERO清零功能
●IND感性电阻测量模式

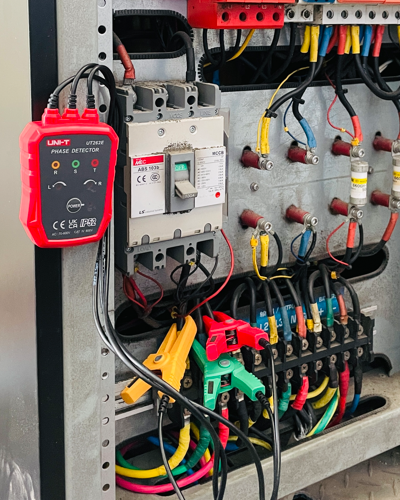

1.3、发电机相序检查
发电机相序长时间反转容易导致风机的烧毁。可以通过使用相序测试仪等测试工具来检查三相电源的相序是否正确。如果发现回路相序错误,需要及时更正连接,确保风力发电机组能够正常运行。
推荐型号:UT262E相序检测仪
UT262E优势:采用钳形非接触感应式测量,不用拨开电线,无需接触高压裸露火线,直接将三个超感应高绝缘钳夹分别夹住三相火线的绝缘外皮即可检测相序,同时声光指示三相电源相序的正相或逆相状态。
●测试范围:三相电70-1000VAC
●指示灯指示:缺相指示、正逆序显示
●断点查找、简易检电、活电检查、线路检修
●可钳导线尺寸外径2mm~40mm绝缘线
●夹钳引线长0.6m
●无测试状态下5分钟后自动关机
1.4、线路电压及控制板检测测量
变桨系统蓄电池充电器故障、蓄电池电压低故障是风机常见问题。据统计,在风电机组各项故障中,变桨系统故障占到28%,所产生的停机时间占到30%。因此,风电机组故障诊断的重点之一是实现风电机组变桨系统的故障预警,避免故障恶化而造成更大的损失。

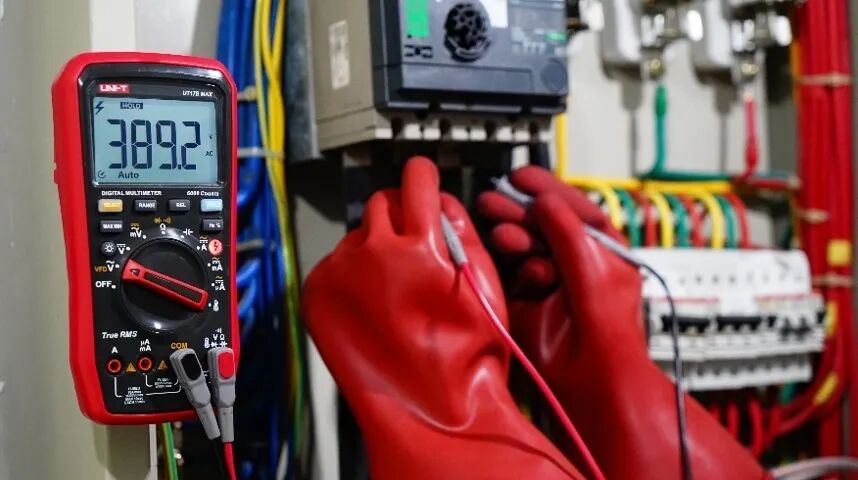

推荐型号:UT17B MAX真有效值数字万用表
UT17B MAX优势:高可靠性真有效值数字万用表,内置VFD抗干扰启动模式,能过滤正弦波叠加的载频干扰或各种畸变电压信号,稳定测量变频器的输出电压;可在DC/AC功能下切换进入频率及占空比测量;配置0.1℃分率温度测量功能;全功能实现高达30kVA能量的误测保护、电流档误插输入孔报警。主要特点如下:
●6000位模数显示,快速ADC数字采样刷新3次/秒
●电压、电流、电阻、电容、通断、二极管功能测量
●全功能误测保护,1000V智能防烧保护
●有过压、过流报警提示
●电流档误插输入孔提示声光报警
●测试电压≥30V高压LED提示
1.5、风机组件机械振动测量
风机的振动超标后,会引起轴承座或电机轴承的损坏、电机地脚螺栓松动、风机外壳、叶片和风道损坏、电机烧损发热等故障,使风机工作性能降低,甚至导致根本无法工作。严重的可能因振动造成事故,危害人身健康及工作环境。

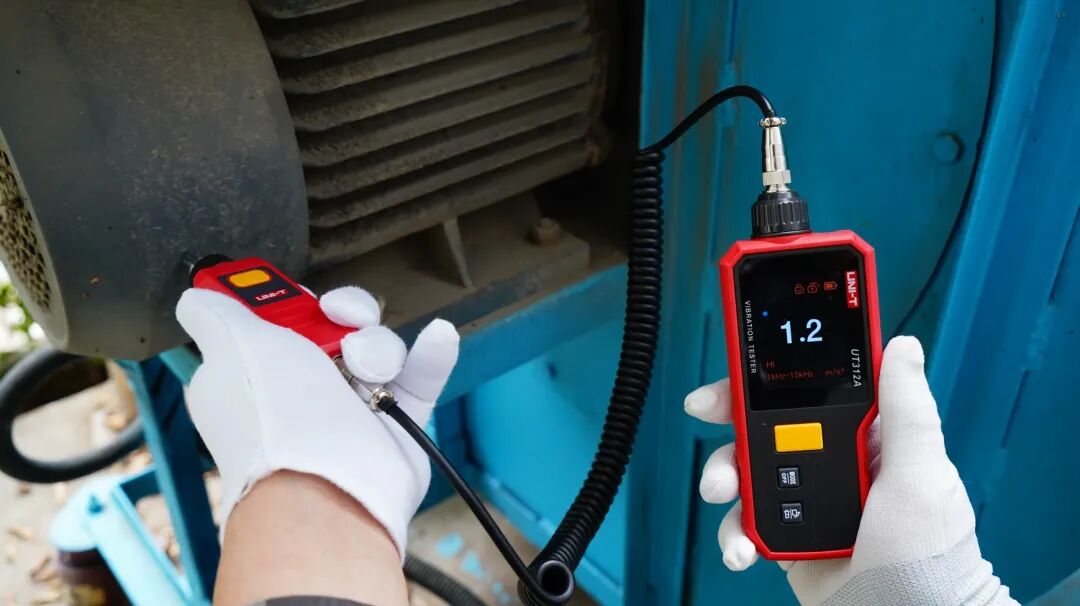

推荐型号:UT312A测振仪
UT312A优势:由加速度传感器和数字显示电路构成,采用高灵敏探头,测量准确。主要用于机械设备的振动加速度、速度、位移的测量,具有测量范围宽,操作简单,携带方便等优点。广泛应用于电力、冶金、石油化工等行业,是设备状态监测的理想工具。主要特点如下:
●加速度量程0.1~199.9m/S²,精度±(5%+2dgts)
●速度量程0.1~199.9m/S²,精度±(5%+2dgts)
●位移量程0.001~1.999mm,精度±(10%+2dgts)
●自动切换振动频率特性
●配备长、短探头各一个,适合不同场所测量
1.6、风机温度筛查检测
风力发电机组常因发电机轴承温度超温而导致系统故障。故障发生时,风力发电机往往采取降功率运行或者停机等措施进行处置,不仅降低了风电机组风能利用率,也增加了损失电量,导致风电场发电量效益下降。

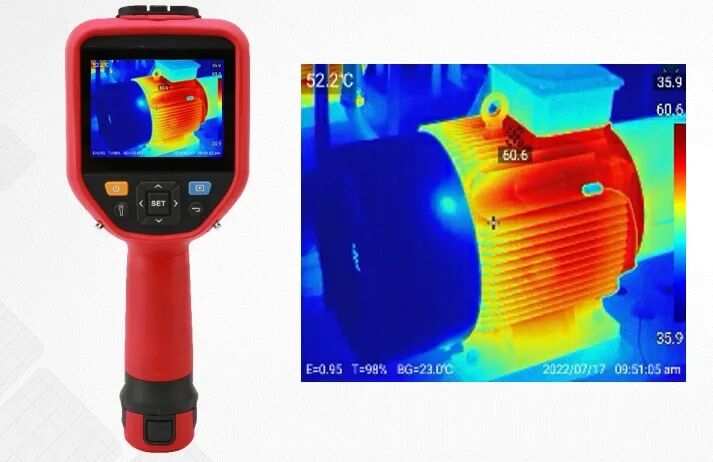

推荐型号:UTi384G触屏可调焦红外热成像仪
UTi384G红外热成像仪优势:分辨率达384×288,成像清晰;操作简便,直观测量电机的温度变化情况,帮助运维巡检人员精准判断发电机是否存在故障隐患,大幅提升发电机的使用寿命。主要特点如下:
●测温范围:-20 ~550 ℃
●3.5“触摸屏(640x480)
●图像模式:可见光、融合、画中画、红外
●自定义添加测温分析对象
●录像功能,可调焦镜头
●手机APP/PC软件:实现红外图片分析与视频连接
●手动等温功能,超温颜色报警
1.7、风机接地电阻测试
风机组接地电阻测试直接关系到风力发电机的安全工作,是风机防雷的重要保证。风机组接地是一个系统工程,任何环节出现缺陷,均会导致整个防雷系统失效,除最终对接地电阻进行检查外,也应在建设过程中关注接地问题,保证接地质量。

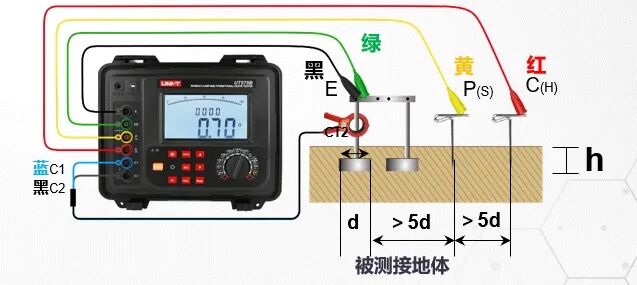

推荐型号:UT575B多功能接地电阻测试仪
UT575B优势:是一款专为现场测量接地电阻、直流电阻、土壤电阻率、接地电流、接地电压而精心设计制造的高端仪表。采用先进数字处理技术,具有二线法、三线法、四线法、选择法、双钳法等各种测量方法选择,极大地提高了测量的方便性,为接地性能测试提供了完美解决方案。广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等行业。主要特点如下:
●四线选择法:不用解扣可测量接地体的接地电阻,方便快捷
●双钳测量法:不用打地桩可直接测量接地体的接地电阻
●抗干扰能力强:128Hz/111Hz/105Hz/94Hz(自动选频测量)
●通讯传输:通过PC软件下载,生成分析报告
●蓝牙APP传输:实时传输,观察数据
2、输电线路、升压变电站及控制室检测
★输电线路一旦发生故障,容易造成设备损毁、线路停运,甚至出现大面积停电事件。
★升压变压站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施,它通过变压器将各级电压的电网联系起来。下面是优利德测试仪表在升压变电站及控制室检测中的具体应用。
下面是优利德测试仪表在风电场输电线路、升压变电站及控制室检测中的具体应用。
2.1、输电线路/升压变压器——绝缘电阻测量
★输电线路测量方法:
停电状态下,对线缆绝缘检测,能够有效地发现绝缘问题;一般要测高压线相与相,及相对地之间的绝缘电阻。
★升压变压器测量方法:
停电状态下,对变压器绝缘检测,能够有效地发现绝缘问题;一般要测高压线圈对外壳、低压线圈对外壳、高压线圈对低压线圈之间的绝缘电阻。
推荐型号:UT515B 10kV绝缘电阻测试仪
●操作简单,一键完成绝缘电阻测量,无需手摇,省时省力
●自动释放电压功能,提高用户操作安全性
●高达10kV电压输出10TGΩ绝缘电阻量程,测量范围广
●5mA的短路电流,在长的有容性电缆测量时读数更稳定
●USB数据传输功能,分析数据导出报告

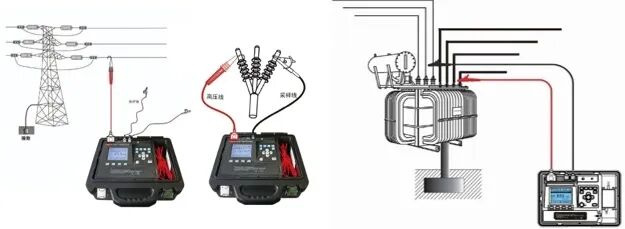

线缆绝缘电阻测量示意图
变压器绝缘电阻测量示意图

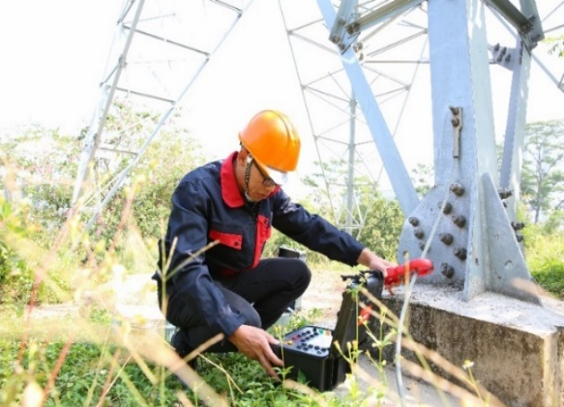

2.2、输电线路——塔杆接地电阻测量
通过测量杆塔接地电阻能够预先发现整个接地系统中可能存在的隐患,有效避免由于接地的不达标而造成雷击事故损坏设备及人员伤害事故。
推荐型号:UT575B多功能接地电阻测试仪
●四线选择法:不用解扣可测量接地体的接地电阻,方便快捷
●双钳测量法:不用打地桩可直接测量接地体的接地电阻
●抗干扰能力强:128Hz/111Hz/105Hz/94Hz(自动选频测量)
●通讯传输:通过PC软件下载,生成分析报告
●蓝牙APP传输:实时传输,观察数据

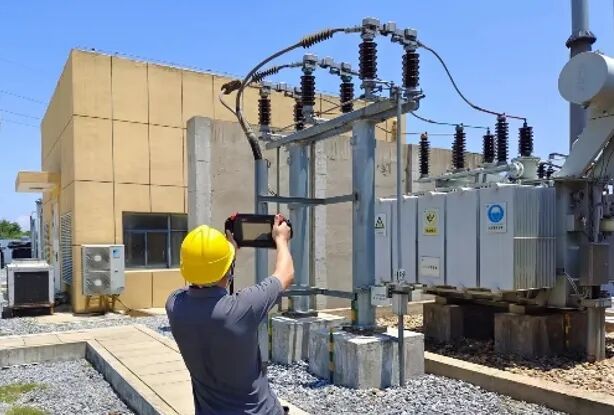

2.3、输电线路/升压变压器——红外成像仪温度筛查检测
★输电线长期裸露在野外承载着高电压、大电流,如导线松股、搭接不良,容易出现异常过热,使用红外热像仪进行温度筛查可直观测量输电线路的温度变化情况。
★正常工作时变压器各组散热器所发出的热量应基本相同。当某组发生故障或油路堵塞、散热器关闭时,导致温度升高,通过热成像可直观呈现出温度变化情况,安全且高效地检测问题,排除故障隐患。

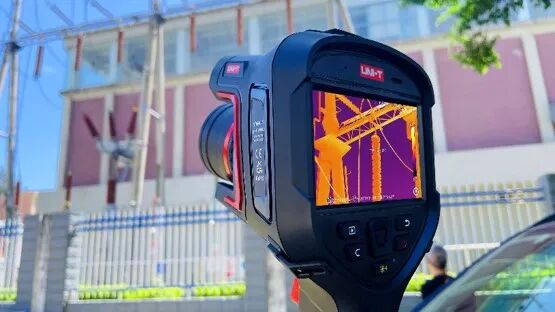

推荐型号:UTi640J高端智能红外成像仪
●4.3寸大屏幕显示,分辨率达640*480,成像清晰,操作简便
●可选配广角、长焦、中长焦、微距、高温镜头,适用更多使用场景
●多种调焦方式:自动,触控、半自动,手动
●具有冻结/拍照、定时拍照、视频录制、定时录制功能
●测温范围:-40~650℃
●支持自定义添加点、线、区域、测温对象
●支持距离补偿、温度补偿、发射率环境参数等修正功能

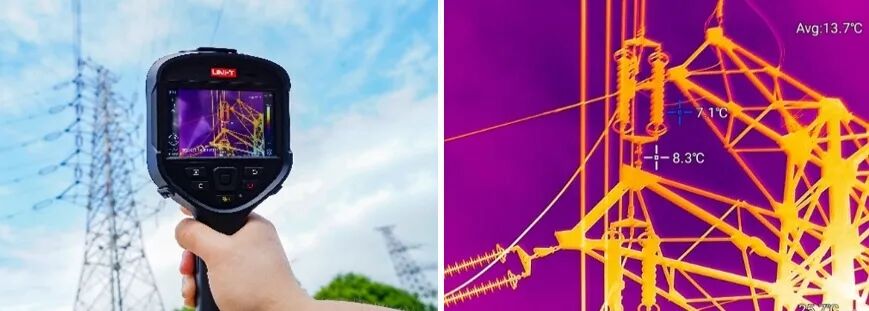

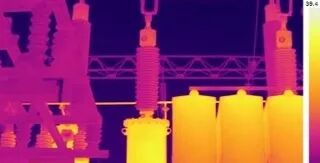

输电线路温度筛查检测

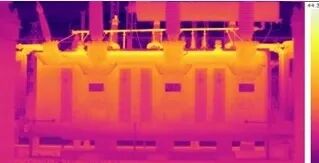

变压器整体温度筛查测量 变压器套管温度筛查测量

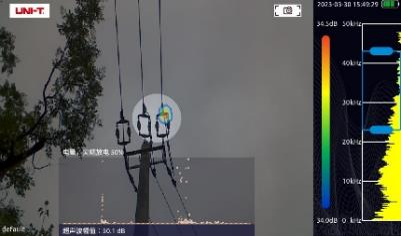

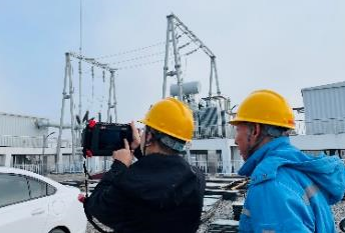

2.4、输电线路/变电站——声学成像仪局放检测
声学成像仪利用相控阵原理,不仅可确定声源位置和测量幅值,还能以图像形式展示声源在空间的分布。通过远距离检测电力设备的放电现象,能直观判断并定位运行中的电力设备绝缘缺陷。这有助于运维人员快速识别并定位潜在的局部放电故障点,提高故障排查效率。
声学成像仪与红外热成像仪的区别
★红外热成像仪:发热故障往往已比较严重,通过温度筛查故障。
★声学成像仪:发现潜在故障点检测,直观、高效。
推荐型号:UT568A声学成像仪
●设备操作简单便捷,能够快速上手作业
●全局扫描,直观高效
●128通道MEMS数字麦克风,多路麦克风收集声源
●支持拍照、视频:作业现场数据灵活记录
●62°声像图视场角,25FPS刷新率,即时成像
●PC软件数据分析导出报告
●2kHz - 48kHz频率可调,外加聚焦光圈,排除干扰
2.5、升压变压器——接地电阻测量

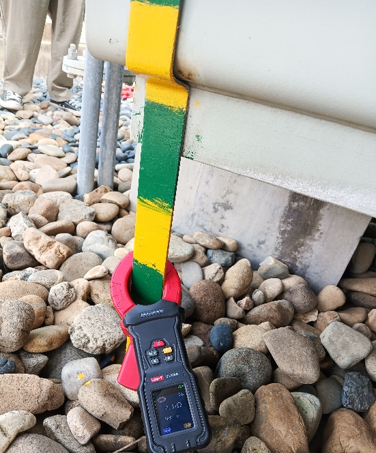

检测方法:通过一钳测量,直接钳在接地排上,快速读数。(接地阻值标准:应小于4Ω)
推荐型号:UT278C地桩式钳形接地电阻测试仪
UT278C优势:具有钳形接地电阻(一钳测量)及三/四线法(地式测量)二合一接地电阻测量功能,可实现多场合灵活应用;帮助运维巡检人员判断接地电阻是否符合要求,依据测试结果进行维修整改,从而保护设备的正常运行。主要特点如下:
●钳形测量:不需要断开接地线,一钳测量
●地桩式测量:可精准测量单点及多点接地
●2.4”彩屏显示:更加直观观察测量结果
●PC端软件分析:快速生成报告记录存档

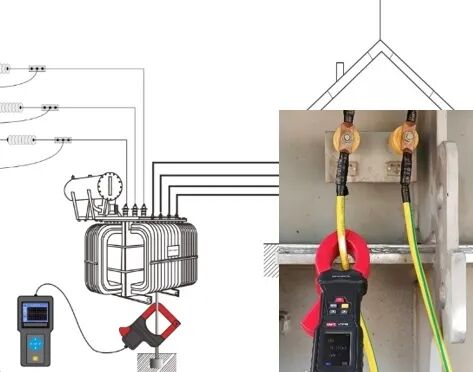

2.6、变压器——铁芯接地电流测量
正常运行的变压器铁芯是单点接地,如有两点或两点以上同时接地,则铁芯与大地之间将形成电流回路,该电流一般不大于300mA,如果电流达到1A以上则可判断铁芯多点接地故障,将会造成铁芯局部过热甚至烧毁,至大面积停电。
推荐型号:UT279变压器铁芯接地电流测试仪
●电流量程:AC 0.00mA~100A;分辨率0.01mA
●具有设定试品编号功能,便于识别测试设备测量结果
●3.5寸彩色触摸液晶屏,智能触摸操作,方便快捷
●临界值报警设定:快速判断设备是否存在故障
●具有USB接口,可将存储数据导入电脑分析输出报告
●波形实时显示:直观高效观察

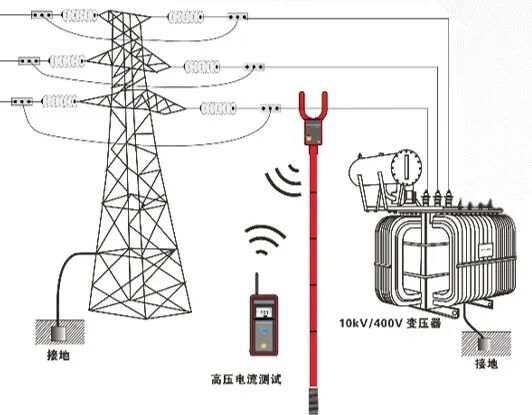

2.7、变电站输电线路——电流测量
电流测量在日常的检修维护非常重要,线路电流检测,可以反映出该线路的用电负荷,避免用电高峰线路超负荷运行。
推荐型号:UT255C无线高低压电流测试仪
●用于检测高压架空线路电流,带电检测,使用方便快捷
●110KV以下裸导线测试(带绝缘杆操作,伸缩绝缘杆完全拉开)
●独特的U形开口结构,实现了无阻碍测量
●电流量程:AC 0.00A-9999A 量程范围宽
●采用无线传输方式,传输距离100m
●钳口尺寸:φ68mm
●伸缩绝缘杆:φ45mm,缩态:850mm,伸态:3600mm

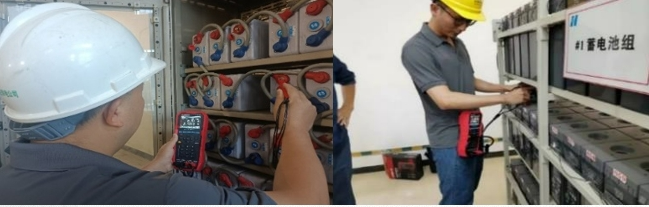

2.8变电站控制室蓄电池——电池内阻、电压检测 (UPS电源)
蓄电池是变电站直流系统的备用电源。一旦蓄电池有问题,变电站通讯设备将因此瘫痪,从而导致供电中断,造成重大损失。
推荐型号:UT3550电池内阻测试仪
UT3550优势:全自动实时检测,方便快捷, 可直接对蓄电池进行在线测量,而不损失准确度和稳定性。可用于锂电池、铅酸蓄电池、纽扣电池、氢燃料等各种电池的检测, 帮助运维巡检人员快速判断蓄电池质量的好坏,及时更换维修,提高工作效率,使监控设备正常运转。主要特点如下:
●电压电阻读数同屏显示,方便用户快速查看电池的内阻及电压值
●数据传输:可通过PC软件导出数据分析
●顶部副显:方便读数及搭配挂带 /肩带,满足更多测试场合需求
●IP65防护等级:防水、防尘、2米防摔,坚固耐用
●接口/协议支持:支持二次开发 运用于远程控制和数据采集需求
四/
深耕风电运维领域,助力行业稳定发展
风电产业的未来不仅仅关乎技术与设备的进步,更关乎人类与自然的和谐共生。展望未来,优利德将继续肩负起推动风电产业发展的重任,不断突破技术瓶颈,努力研发更先进、更智能的测试仪表,助力风电产业迈向更高水平。我们坚信,在优利德硬核测试仪表的助力下,风电产业将迎来更加美好的未来。
▲扫描二维码下载完整方案
