一、配电系统常见问题

Part.1

配电一般会发生哪些故障问题

线路老化导致绝缘阻抗低、线路漏电；设备接地不良、过流过压导致元器件发热产生故障异常。

Part.2

造成这些故障的原因

①线缆老化、线缆破损；

②接地扁铁及连接头松动，雷击事故击坏设备；

③开关、连接头松动、接触器、线缆等触头氧化、腐蚀等。

Part.3

造成故障的影响

击坏设备；设备短路，影响设备的正常工作；严重情况会烧毁设备，导致火灾等安全隐患，造成财产损失。

Part.4

相关标准要求

①接地电阻：标准应小于4Ω，阻值越小越好；

②温度筛查：通常接头、线缆表面最高温度不高于70℃；同类型接头、电缆和三相线最大温差不应大于15 ℃。

(温度高低视电流大小、发热情况有不同)

二、配电常见检测项目及标准

常见检查项目：

①检查绝缘阻抗、检查线路是否漏电；

②检查设备接地是否正常；

③检查各支路电压、电流是否正常；

④检查接头和线路过热。

相关标准要求：

①绝缘阻抗：1000V电压档，测量相与相 、相与地之间的阻值应大于250MΩ (阻值越大绝缘越好)；

②温度筛查：通常接头、线缆表面最高温度不高于70℃；同类型接头、电缆和三相线最大温差不应大于15 ℃；

③接地要求：接地阻值标准是应小于4Ω。

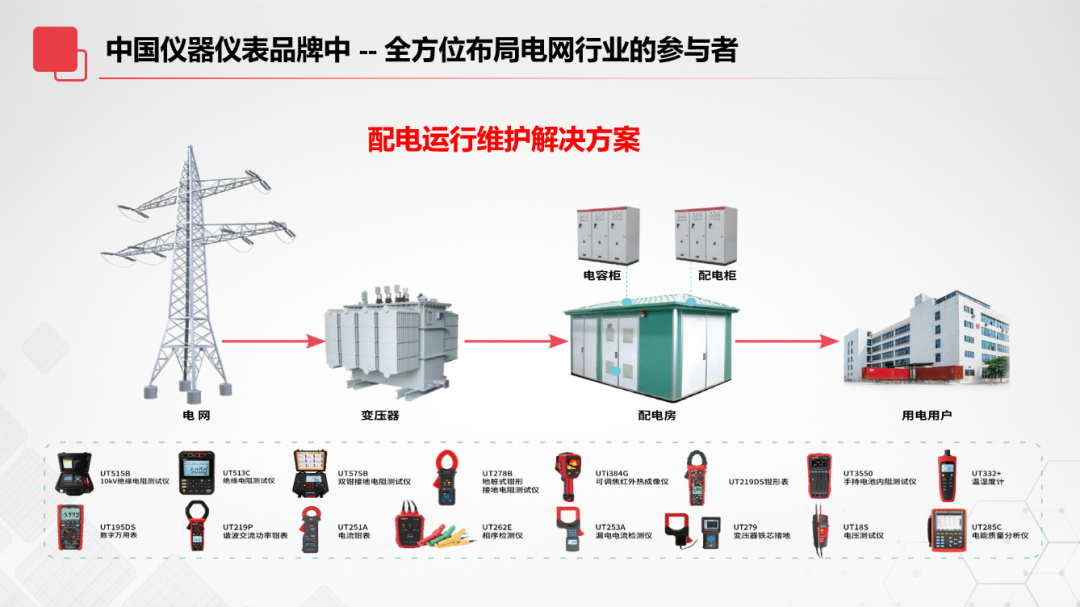

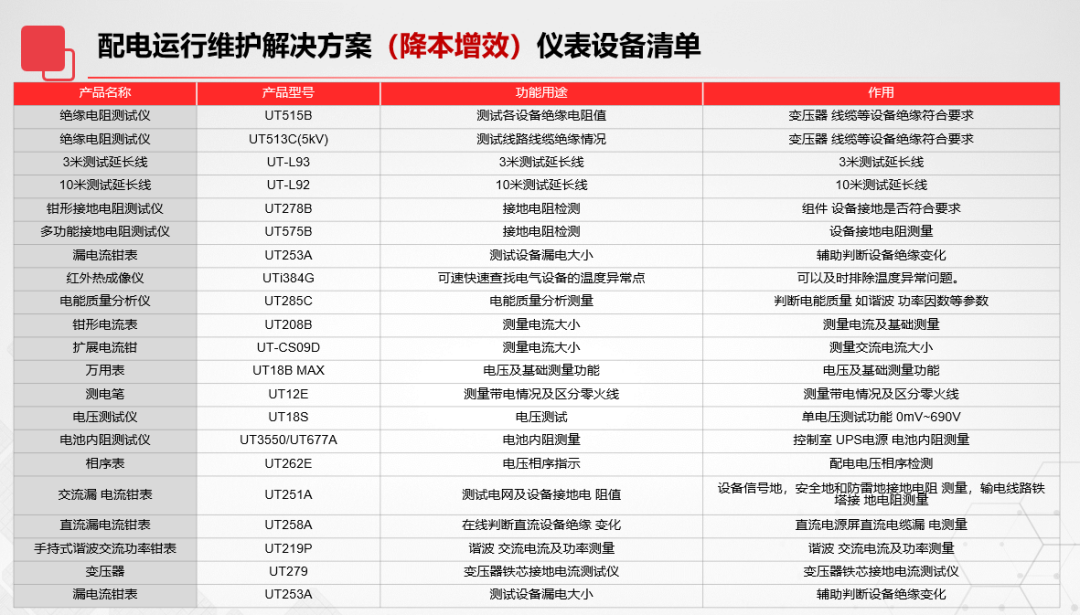

三、配电运行维护常规检测

设备线路---电压测量 线路通断测量

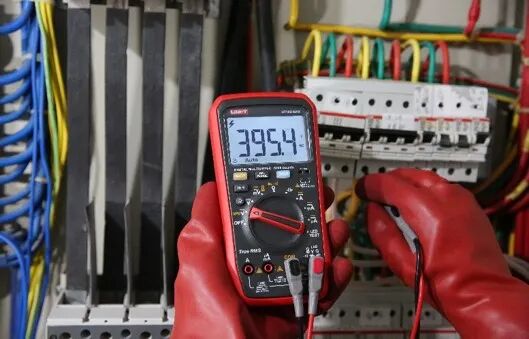

数字万用表是一种能够测量电压、电流、电阻等的测试仪表。在电力系统维护过程中，通过测量结果可判断电力设备电压、电流是否正常；是否有断路或短路现象。通过测试结果的分析，可以快速定位出故障的具体位置，为正确维修和保养提供有力的支持。

●大屏LCD 6000位模数显示，快速ADC数字采样刷新5次/秒，读数稳定；

●内置VFD低通滤波，能稳定测量变频电压及频率；

●全功能误测保护，最大可承受1000V过电压冲击，并设置有过压、过流报警提示；

●通断测试快速响应；

●12V的LED测量功能(正反极性自动识别)；

●电流档误插输入孔提示声光报警。

设备线路---电流测量

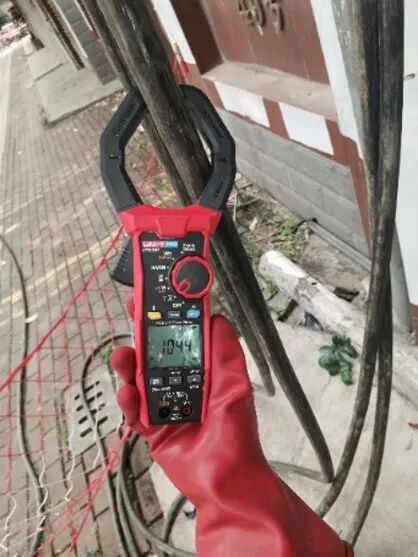

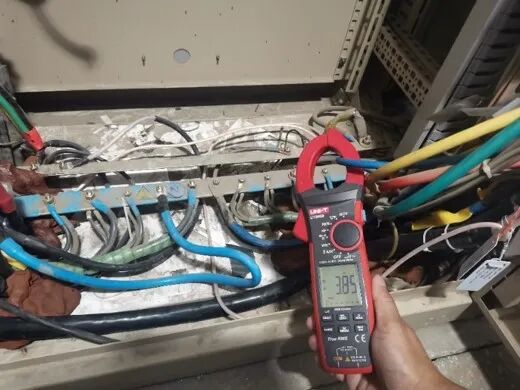

钳形表是一种专门测量电流大小的电子电工仪表，它可在不切断电路的情况下测量正在运行的电气线路的电流大小，这一特性使得钳形表在实际操作中非常方便。它附带万用表部分功能，如：测量交直流电压、电容、二极管、电阻等功能，可以帮助技术人员检测电力设备是否存在问题，及时进行检修维护。

●6000位真有效值测量，准确、实时测量各种电压波形的有效值，使测量结果更准确更稳定；

●LPF低通滤波测量，滤除高频信号的干扰，使测量结果更稳定；

●LoZ ACV低阻抗输入测量，可测量大型容性设备产生的虚假电压；

●1000A交/直流电流测量；

●1000V交/直流电压测量功能；

●具有浪涌电流测量功能，能观察到设备启动瞬间而产生的启动电流；

●选配(UT-CS09D)柔性电流探头，交流电流的测量范围扩大至3000A。

变压器 --- 铁芯接地电流测量

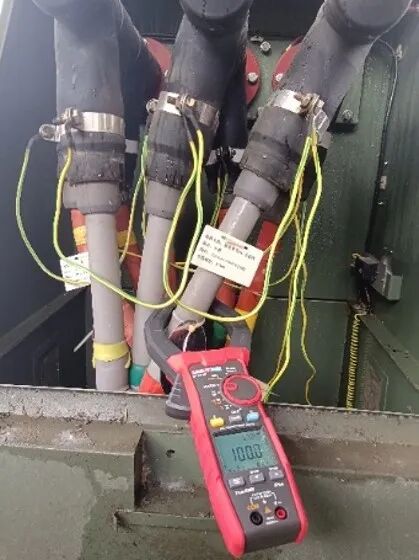

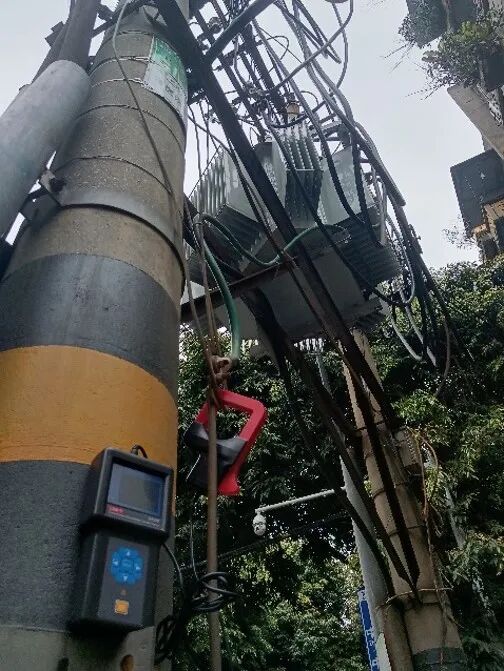

正常运行的变压器铁芯为单点接地，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，该电流一般不大于300mA。如果电流达到1A以上则可判断铁芯多点接地故障，将会造成铁芯局部过热甚至烧毁至大面积停电。

●具有设定试品编号功能，便于识别测试设备测量结果；

●0.01mA分辨率，小电流也检测；

●3.5寸彩色触摸液晶屏，智能触摸操作，方便快捷；

●临界值报警设定：快速判断设备是否存在故障；

●具有USB接口，可将存储数据导入电脑分析输出报告；

●波形实时显示，直观高效观察。

设备线路线缆---绝缘电阻测量

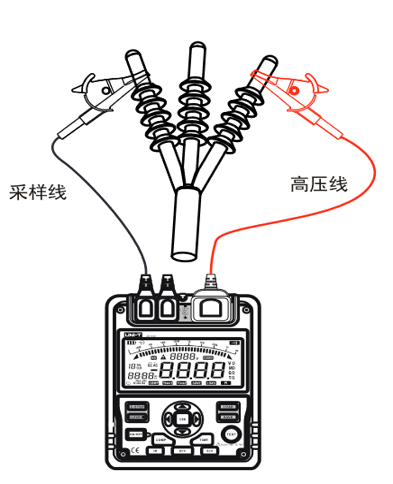

线缆绝缘电阻测试是指在断电状态下，使用电子绝缘测试仪对电气设备的绝缘电阻进行测试，主要用于判断电气设备的绝缘状况是否正常，以及预防绝缘破损引发的事故发生。测试值越高，绝缘性能越好。

●一键测量：无需手摇省时省力；

●自动释放电压功能：提高用户操作安全性；

●5kV电压输出，短路电流5mA；

●蓝牙USB数据传输功能：读取数据更方便，分析数据导出报告；

●电容测量，可充锂电池供电，提供续航能力；

●具有极化/绝缘吸收比测量：轻松快捷判断绝缘状况；

●比较功能测量：测试更简单方便，提高工作效率。

配电设备---接地电阻测量

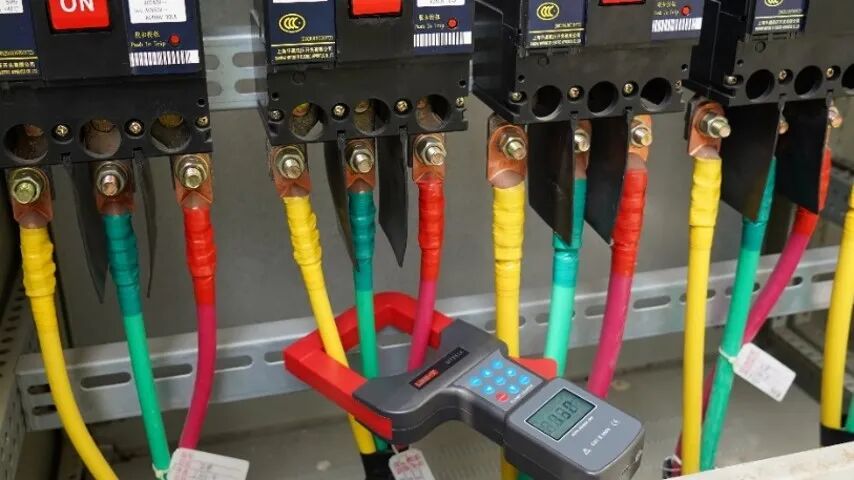

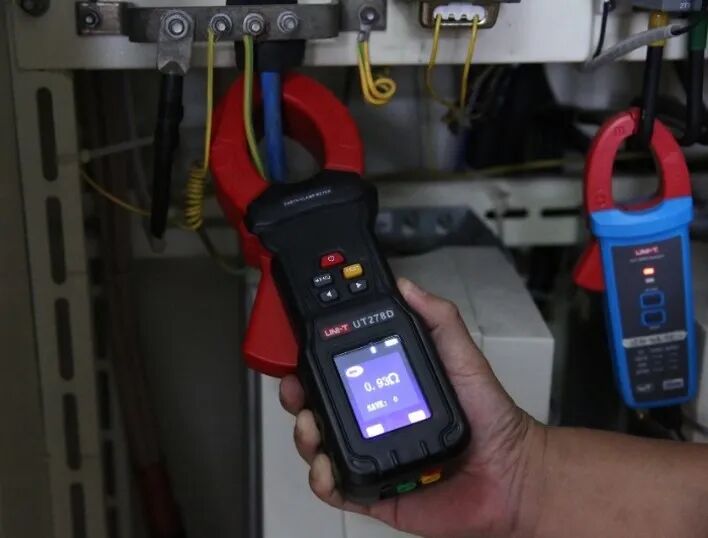

检测方法：通过一钳测量，直接钳在接地排上，快速读数。(接地阻值标准应小于4Ω)

UT278D地桩式钳形接地电阻具有钳形接地电阻(一钳测量)及三/四线法(地桩式测量)二合一接地电阻测量功能，可实现多场合灵活应用，能帮助运维巡检人员判断接地电阻是否符合要求，并依据测试结果进行维修整改，从而保护设备的正常运行。其主要特点如下：

●钳形测量：不需要断开接地线，一钳测量，方便快捷；

●地桩式测量：可精准测量单点及多点接地；

●2. 4”彩屏显示：更加直观观察测量结果；

●蓝牙APP及PC端软件分析：快速生成报告记录存档。

设备线路 --- 漏电电流测量

交流漏电检测方法：用漏电电流表把所有输出线一起钳住，快速判断漏电流情况。电流越大说明漏电情况严重，线路线缆绝缘性能降低，需要及时进行检修更换排除故障隐患。

●一钳测测量交流漏电流，操作简单快捷；

●0.01mA分辨率，小电流也检测；

●口径80*80mm，可钳96mm排线或扁钢地线；

●具有数据存储，PC软件导出报告可分析参考。

电能质量---谐波/功率因数等

多功能电能质量分析测量仪

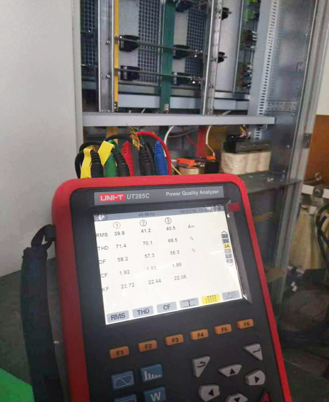

电能质量分析仪是对电网运行质量进行检测及分析的专用便携式产品。用电能质量分析仪检测配电柜的电能质量，其质量指标为测量电站电压偏差、频率偏差、谐波含量、畸变率、三相电压不平衡、功率因数等是否符合国家电网电能质量相关标准。

谐波：各相谐波应小于5%。

功率因数：一般应≥0.90。

●波形实时显示：可以实时观察和记录电压和电流波形或时间趋势值；

●50次谐波测量：电路中如谐波过大会对设备产生高频干扰；

●功率因数测量：功率因数反映设备用电效率，其为1时是理想状态；

●三相不平衡测量：三相不平衡会导致设备过热，效率降低，加速老化；

●PC软件：通过软件可下载数据进行分析生成报表导出报告。

设备线路---电流电压谐波测量

谐波对公用电网和其他系统的危害，主要表现在以下四个方面：

●有功功率/视在功率/无功功率/功率因数/相位角/频率；

●40次电压和电流谐波分析；

●1000A交流电流测量(频响更宽：15Hz~1000Hz)；

●蓝牙无线数据传输，通过手机或平板电脑对测量数据实时监控和记录；

●钳头双开设计，85*75mm 钳口能够测量粗导线(最大75mm)的电流；

●1000V交流有效值测量(频响更宽：15Hz~1000Hz)；

●CATIII 1000V/CATIV 600V安全认证。

电压测量---压板电压测量

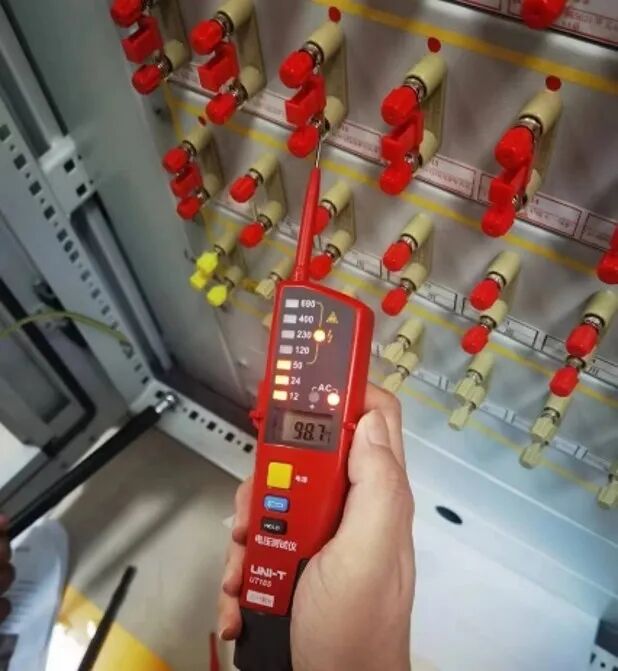

电压测试仪在电力系统中主要用来测量压板电压，可预防因操作不当引起的配电设备短路跳闸故障隐患。

●电压测量量程：0mV~690V，量程宽，覆盖低压电力到路线信号电压测量；

●全自动电压量程测量，操作简单易懂；

●自动识别交直流电压，不用手动切换 (支持手动切换)；

●12V以下的电压，特别是mV电压也可以测试并显示在屏幕上；

●同屏显示电压以及被测电压的频率；

●固定式双表笔测量，防止误操作烧机；

●安规等级：CAT III 690V / CAT IV 600V。

红外热成像仪应用

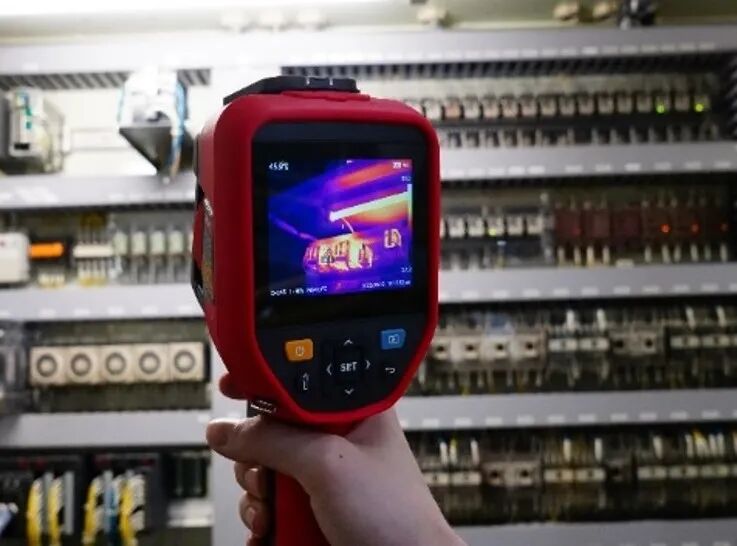

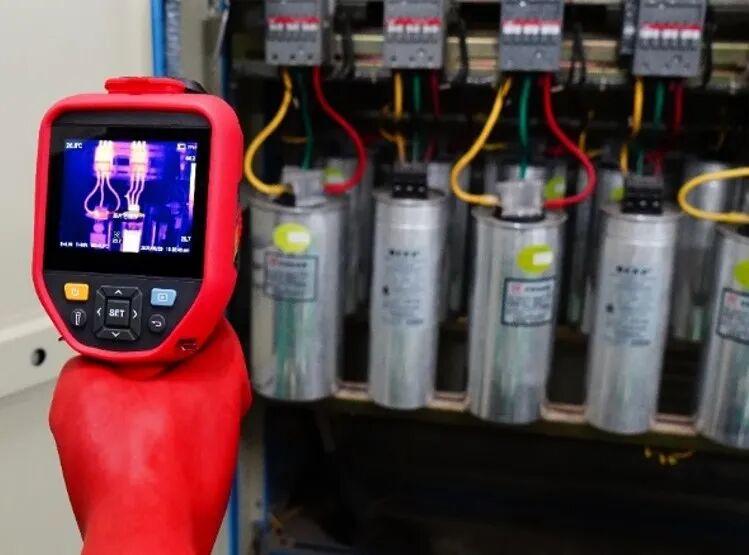

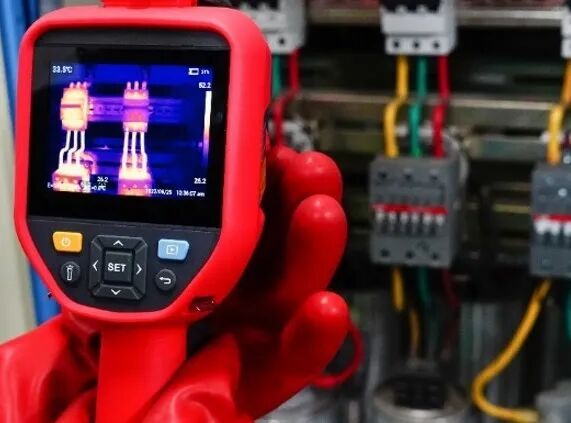

温度筛查检测方法：通过红外热像仪可以一目了然观测到柜体内发热的设备、电线接点，快速地锁定故障隐患点, 实现可视化精准测温，方便运维人员快速排查故障隐患，确保供电安全。

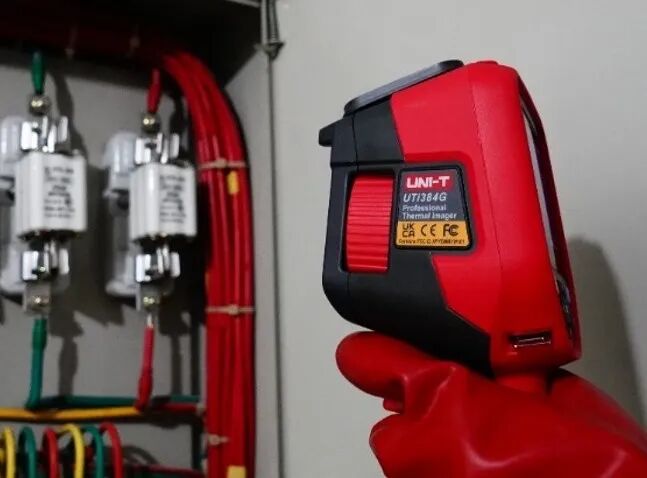

UTi384G红外热成像仪分辨率达384*288，成像清晰，操作简便，能直观观察测配电房电力设备的温度变化情况，从而帮助运维巡检人员及时发现异常发热点，排除故障隐患，进一步为配电设备运行提供有效保障。其主要产品特点如下：

●可调焦/可录像：可清晰、直观故障隐患点；

●触摸屏快捷操作添加分析对象对比分析；

●视频录制查看动态温度状态；

●高温自动追踪：快速判断测试设备的高温异常点进行评估分析；

●APP端：通过手机APP快速生成报告，给维修评估提供可靠性依据。
