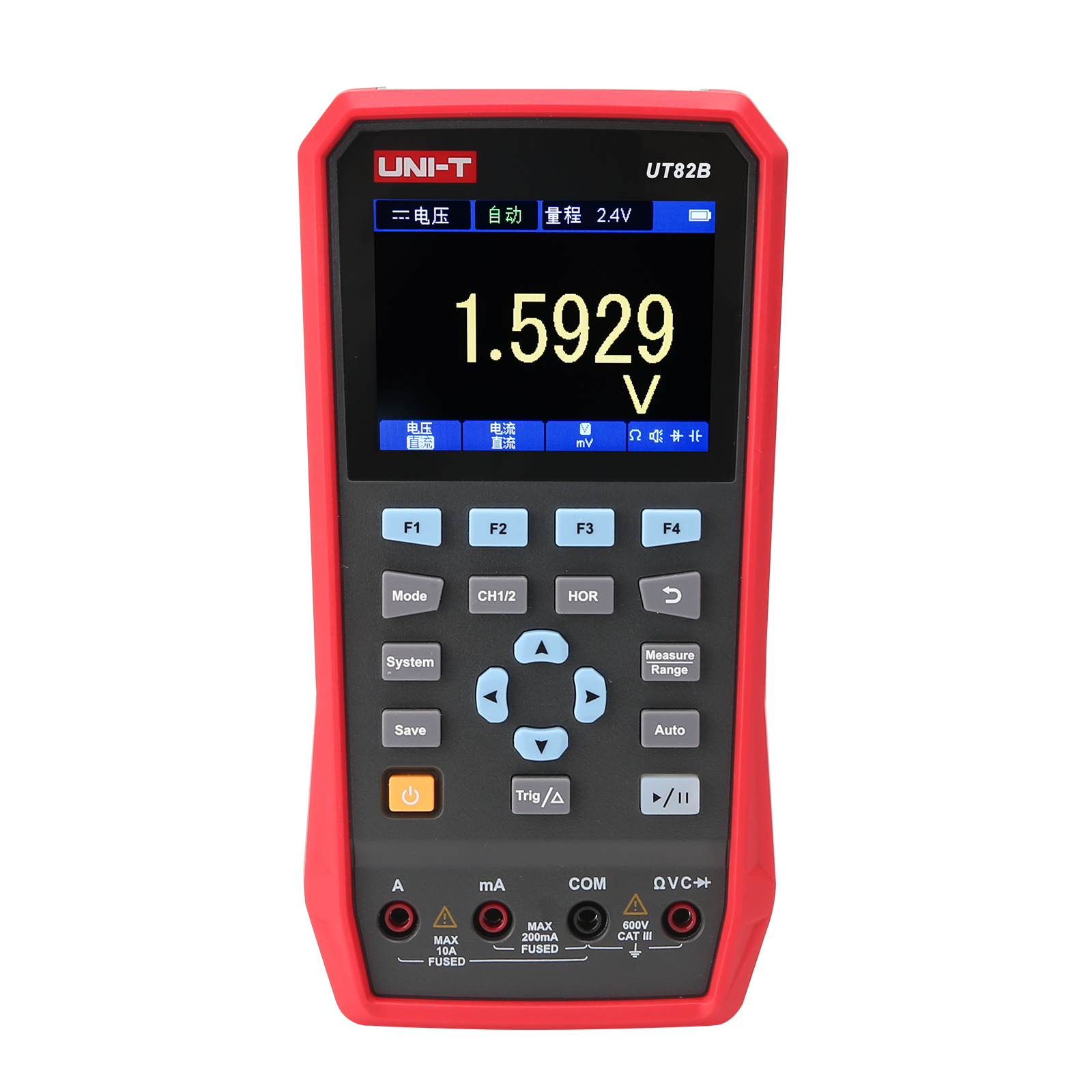

UT82B 示波型数字万用表产品概述

UT82系列示波型数字万用表，是为满足 “移动测量需求” 设计的专业设备：精致外观适配实验室、车间、户外等多场景携带，小巧体积可轻松放入工具包，无需额外占用大量空间。其核心优势在于，以高性能微处理器为核心，将示波器的波形分析、万用表的基础测量、信号发生器的信号输出功能集成一体，打破了传统设备 “功能单一、携带不便” 的局限。既具备手持设备的灵活性，又拥有台式仪器的高分辨率与高精度，能高效满足日常开发与调试需求。
购买须知：
产品推荐价格：¥ 如何购买？
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。
型号
产品名称
显示位数/平均值/真有效值
直流电压
交流电压
交/直流电流
电阻/电容
温度
低通滤波
数据传输
其它
操作
UT82F
示波型数字万用表
24000/真有效值
1000V
750V
10A
100MΩ/2MF
/
/
支持
200MHz带宽示波功能
加入对比
UT82E
示波型数字万用表
24000/真有效值
1000V
750V
10A
100MΩ/2MF
/
/
支持
200MHz带宽示波功能
加入对比
UT82D
示波型数字万用表
24000/真有效值
1000V
750V
10A
100MΩ/2MF
/
/
支持
100MHz带宽示波功能
加入对比
UT82C
示波型数字万用表
24000/真有效值
1000V
750V
10A
100MΩ/2MF
/
/
支持
100MHz带宽示波功能
加入对比
UT82B
示波型数字万用表
24000/真有效值
1000V
750V
10A
100MΩ/2MF
/
/
支持
50MHz带宽示波功能
加入对比
UT82A
示波型万用表
24000/真有效值
1000V
750V
10A
100MΩ/2MF
/
/
支持
50MHz带宽示波功能
加入对比
开始对比
型号UT82AUT82BUT82CUT82DUT82EUT82F
示波器功能
模拟带宽50 MHz50 MHz100 MHz100 MHz200 MHz200 MHz
垂直分辨率8 bit
通道2个模拟通道2个模拟通道+1个信号发生器通道2个模拟通道2个模拟通道+1个信号发生器通道2个模拟通道2个模拟通道+1个信号发生器通道
采样采样方式采样，峰值检测
实时采样率250 MSa/s（单通道）500 MSa/s（单通道）1GSa/s（单通道）
波形刷新率10,000 wfms/s
输入输入耦合直流、交流、接地
输入阻抗（直流耦合）1 MΩ±2%，与16pF±10 pF并联
探头衰减系数1X 、10X、100X、1000X 、10000X
最大输入电压400 V（DC + AC 峰值）
带宽限制20 MHz ，全带宽
水平采样率范围0.25 Sa/s～250MSa/s0.25 Sa/s～500MSa/s0.25 Sa/s～1GSa/s
波形内插(Sinx)/x
扫速范围（S/div）5ns/div - 1000s/div, 按 1 – 2 – 5进制方式步进2ns/div - 1000s/div, 按 1 – 2 – 5进制方式步进1ns/div - 1000s/div, 按 1 – 2 – 5进制方式步进
时基精度±100ppm
记录长度8K或4K可选
垂直灵敏度(伏/格)范围10 mV/div～10 V/div
位移范围±6 格
模拟带宽50 MHz100 MHz200 MHz
低频响应（交流耦合，-3dB）≥10 Hz
上升时间（BNC 上典型的）≤ 7 ns≤3.5ns≤1.75ns
直流增益精确度±3%
测量光标测量光标间电压差(△V)、光标间时间差(△T)
自动测量周期、频率、幅度、峰峰值、最大值、最小值、平均值、均方根值、上升时间、下降时间周期、频率、幅度、峰峰值、最大值、最小值、平均值、均方根值、上升时间、下降时间、正脉宽、负脉宽
触发信源CH1、CH2
类型边沿触发
耦合直流、交流
触发类型自动、正常、单次
触发电平范围距屏幕中心 ±4 格
触发电平精确度±0.3 格
触发位移根据存储深度和时基档位不同
边沿触发斜率上升沿、下降沿
特性说明
输出电压(典型的) 3.3Vpp，高阻
频率(典型的) 方波1 kHz（±1%）
万用表功能
数字显示24000读数
测量种类电压、电流、电阻、电容、通断、二极管
最大输入电压AC : 750V DC : 1000V
最大输入电流AC : 10A DC : 10A
基本功能量程最小分辨率精度
直流电压 240.00mV0.01mV±(0.3%+10dig)
2.4000V0.1mV±(0.3%+5dig)
24.000V1mV
240.00V0.01V
1000.0V0.1V
交流电压[1] 240.00mV0.01mV±(0.8%+10dig)
2.4000V0.1mV
24.000V1mV
240.00V0.01V
750.0V0.1V±(1%+10dig)
频率范围：40Hz-1000Hz
直流电流 240.00mA0.01mA±(0.8%+10dig)
10.000A1mA±(2.5%+10dig)
过载保护：毫安档：自恢复400mA/250V；安培档：10A/600V,D5.2*20,快断
交流电流 [1]240.00mA0.01mA±(1%+10dig)
10.000A 1mA±(2.8%+10dig)
频率范围：40Hz-1000Hz
过载保护：毫安档：自恢复400mA/250V；安培档：10A/600V,D5.2*20,快断
电阻240.00Ω0.01Ω±(0.8%+10dig)
2.4000kΩ0.1Ω±(0.8%+5dig)
24.000kΩ1Ω±(0.8%+3dig)
240.00kΩ10Ω
2.4000MΩ0.1kΩ
24.000MΩ1kΩ±(1%+3dig)
100.00MΩ0.01MΩ±(5%+10dig)
电容[1]20.000nF1pF±(3.0%+10dig)
200.00nF10pF
2.0000μF0.1nF
20.000μF1nF
200.00μF10nF
2.0000mF0.1uF
其他通断测试√ (<50Ω)
二极管测试√(约3V)
自动量程√
真有效值√
[1] 交流电压/电流、电容测量时，准确度保证范围为5%至100%量程。
信号发生器（仅UT82B/UT82D/UT82F）
频率特性正弦波0.1Hz～30MHz
矩形波0.1Hz～5MHz
锯齿波0.1Hz～1MHz
脉冲波0.1Hz～5MHz
任意波0.1Hz～5MHz
实时采样率125MSa/s
幅度(50Ω)0.01Vpp ～ 2.5Vpp
直流偏移范围(高阻)±(2.5V – 幅度 Vpp/2)
频率分辨率0.0001
通道1
波形长度8k
垂直分辨率14 bit
输出阻抗50 Ω

一般技术规格
显示类型3.5 英寸的彩色液晶显示
显示分辨率320水平×240垂直像素
显示色彩65536 色
电源100 - 240 VACRMS, 50/60 Hz, CAT Ⅱ
DC INPUT: 5VDC, 2A
电池2600mAh*2（18650）
温度工作温度：0℃～40℃
存贮温度：-20℃～+60℃
相对湿度≤90%
高度操作3,000 米
非操作15,000 米
冷却方法自然冷却
特性说明
尺寸198 mm (长) × 96mm (高) ×38 mm (宽)
重量约0.6公斤（主机，不含电池）
