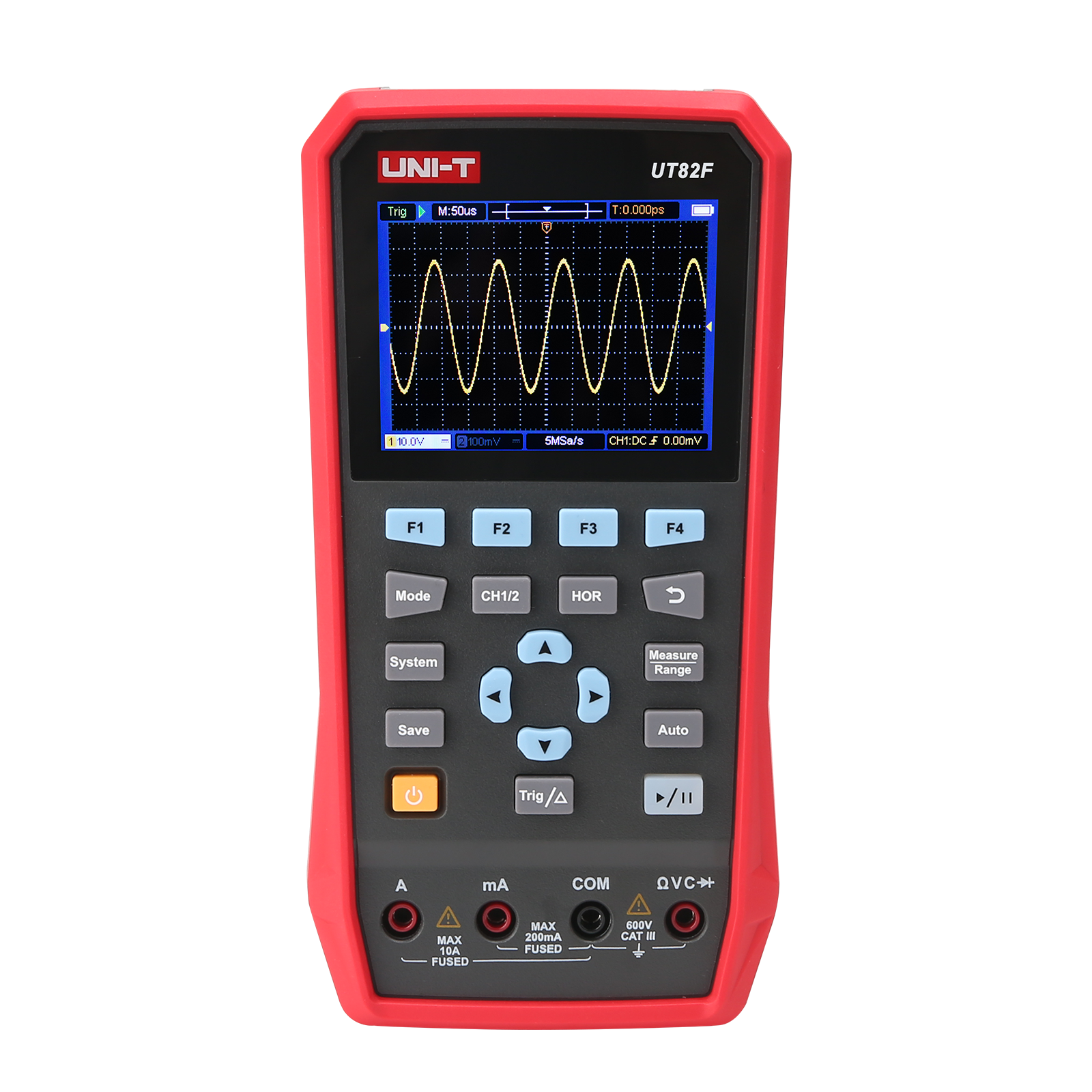

UT82F产品主要特点
UT82F产品主要特点
200M带宽双通道示波器、信号发生器、万用表三合一
3.5英寸高分辨率、高对比度的彩色液晶显示屏
波形刷新率：10000 wfrms/s
高精度四位半（24000）数字万用表功能
可输出正弦波、矩形波、锯齿波、脉冲波、任意波形
Type-C充电及数据传输接口
内置5200mAh可充电锂电池，持久续航
电脑分析软件
Search
搜索
| 型号 | UT82A | UT82B | UT82C | UT82D | UT82E | UT82F | |||||
| 示波器功能 | |||||||||||
| 模拟带宽 | 50 MHz | 50 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz | |||||
| 垂直分辨率 | 8 bit | ||||||||||
| 通道 | 2个模拟通道 | 2个模拟通道+1个信号发生器通道 | 2个模拟通道 | 2个模拟通道+1个信号发生器通道 | 2个模拟通道 | 2个模拟通道+1个信号发生器通道 | |||||
| 采样 | 采样方式 | 采样，峰值检测 | |||||||||
| 实时采样率 | 250 MSa/s（单通道） | 500 MSa/s（单通道） | 1GSa/s（单通道） | ||||||||
| 波形刷新率 | 10,000 wfms/s | ||||||||||
| 输入 | 输入耦合 | 直流、交流、接地 | |||||||||
| 输入阻抗（直流耦合） | 1 MΩ±2%，与16pF±10 pF并联 | ||||||||||
| 探头衰减系数 | 1X 、10X、100X、1000X 、10000X | ||||||||||
| 最大输入电压 | 400 V（DC + AC 峰值） | ||||||||||
| 带宽限制 | 20 MHz ，全带宽 | ||||||||||
| 水平 | 采样率范围 | 0.25 Sa/s～250MSa/s | 0.25 Sa/s～500MSa/s | 0.25 Sa/s～1GSa/s | |||||||
| 波形内插 | (Sinx)/x | ||||||||||
| 扫速范围（S/div） | 5ns/div - 1000s/div, 按 1 – 2 – 5进制方式步进 | 2ns/div - 1000s/div, 按 1 – 2 – 5进制方式步进 | 1ns/div - 1000s/div, 按 1 – 2 – 5进制方式步进 | ||||||||
| 时基精度 | ±100ppm | ||||||||||
| 记录长度 | 8K或4K可选 | ||||||||||
| 垂直 | 灵敏度(伏/格)范围 | 10 mV/div～10 V/div | |||||||||
| 位移范围 | ±6 格 | ||||||||||
| 模拟带宽 | 50 MHz | 100 MHz | 200 MHz | ||||||||
| 低频响应（交流耦合，-3dB） | ≥10 Hz | ||||||||||
| 上升时间（BNC 上典型的） | ≤ 7 ns | ≤3.5ns | ≤1.75ns | ||||||||
| 直流增益精确度 | ±3% | ||||||||||
| 测量 | 光标测量 | 光标间电压差(△V)、光标间时间差(△T) | |||||||||
| 自动测量 | 周期、频率、幅度、峰峰值、最大值、最小值、平均值、均方根值、上升时间、下降时间 | 周期、频率、幅度、峰峰值、最大值、最小值、平均值、均方根值、上升时间、下降时间、正脉宽、负脉宽 | |||||||||
| 触发 | 信源 | CH1、CH2 | |||||||||
| 类型 | 边沿触发 | ||||||||||
| 耦合 | 直流、交流 | ||||||||||
| 触发类型 | 自动、正常、单次 | ||||||||||
| 触发电平范围 | 距屏幕中心 ±4 格 | ||||||||||
| 触发电平精确度 | ±0.3 格 | ||||||||||
| 触发位移 | 根据存储深度和时基档位不同 | ||||||||||
| 边沿触发 | 斜率 | 上升沿、下降沿 | |||||||||
| 特性 | 说明 | ||||||||||
| 输出电压(典型的) | 3.3Vpp，高阻 | ||||||||||
| 频率(典型的) | 方波1 kHz（±1%） | ||||||||||
| 万用表功能 | |||||||||||
| 数字显示 | 24000读数 | ||||||||||
| 测量种类 | 电压、电流、电阻、电容、通断、二极管 | ||||||||||
| 最大输入电压 | AC : 750V DC : 1000V | ||||||||||
| 最大输入电流 | AC : 10A DC : 10A | ||||||||||
| 基本功能 | 量程 | 最小分辨率 | 精度 | ||||||||
| 直流电压 | 240.00mV | 0.01mV | ±(0.3%+10dig) | ||||||||
| 2.4000V | 0.1mV | ±(0.3%+5dig) | |||||||||
| 24.000V | 1mV | ||||||||||
| 240.00V | 0.01V | ||||||||||
| 1000.0V | 0.1V | ||||||||||
| 交流电压[1] | 240.00mV | 0.01mV | ±(0.8%+10dig) | ||||||||
| 2.4000V | 0.1mV | ||||||||||
| 24.000V | 1mV | ||||||||||
| 240.00V | 0.01V | ||||||||||
| 750.0V | 0.1V | ±(1%+10dig) | |||||||||
| 频率范围：40Hz-1000Hz | |||||||||||
| 直流电流 | 240.00mA | 0.01mA | ±(0.8%+10dig) | ||||||||
| 10.000A | 1mA | ±(2.5%+10dig) | |||||||||
| 过载保护：毫安档：自恢复400mA/250V；安培档：10A/600V,D5.2*20,快断 | |||||||||||
| 交流电流 [1] | 240.00mA | 0.01mA | ±(1%+10dig) | ||||||||
| 10.000A | 1mA | ±(2.8%+10dig) | |||||||||
| 频率范围：40Hz-1000Hz | |||||||||||
| 过载保护：毫安档：自恢复400mA/250V；安培档：10A/600V,D5.2*20,快断 | |||||||||||
| 电阻 | 240.00Ω | 0.01Ω | ±(0.8%+10dig) | ||||||||
| 2.4000kΩ | 0.1Ω | ±(0.8%+5dig) | |||||||||
| 24.000kΩ | 1Ω | ±(0.8%+3dig) | |||||||||
| 240.00kΩ | 10Ω | ||||||||||
| 2.4000MΩ | 0.1kΩ | ||||||||||
| 24.000MΩ | 1kΩ | ±(1%+3dig) | |||||||||
| 100.00MΩ | 0.01MΩ | ±(5%+10dig) | |||||||||
| 电容[1] | 20.000nF | 1pF | ±(3.0%+10dig) | ||||||||
| 200.00nF | 10pF | ||||||||||
| 2.0000μF | 0.1nF | ||||||||||
| 20.000μF | 1nF | ||||||||||
| 200.00μF | 10nF | ||||||||||
| 2.0000mF | 0.1uF | ||||||||||
| 其他 | 通断测试 | √ (<50Ω) | |||||||||
| 二极管测试 | √(约3V) | ||||||||||
| 自动量程 | √ | ||||||||||
| 真有效值 | √ | ||||||||||
| [1] 交流电压/电流、电容测量时，准确度保证范围为5%至100%量程。 | |||||||||||
| 信号发生器（仅UT82B/UT82D/UT82F） | |||||||||||
| 频率特性 | 正弦波 | 0.1Hz～30MHz | |||||||||
| 矩形波 | 0.1Hz～5MHz | ||||||||||
| 锯齿波 | 0.1Hz～1MHz | ||||||||||
| 脉冲波 | 0.1Hz～5MHz | ||||||||||
| 任意波 | 0.1Hz～5MHz | ||||||||||
| 实时采样率 | 125MSa/s | ||||||||||
| 幅度(50Ω) | 0.01Vpp ～ 2.5Vpp | ||||||||||
| 直流偏移范围(高阻) | ±(2.5V – 幅度 Vpp/2) | ||||||||||
| 频率分辨率 | 0.0001 | ||||||||||
| 通道 | 1 | ||||||||||
| 波形长度 | 8k | ||||||||||
| 垂直分辨率 | 14 bit | ||||||||||
| 输出阻抗 | 50 Ω | ||||||||||
| 一般技术规格 | |||||||||||
| 显示类型 | 3.5 英寸的彩色液晶显示 | ||||||||||
| 显示分辨率 | 320水平×240垂直像素 | ||||||||||
| 电源 | 100 - 240 VACRMS, 50/60 Hz, CAT Ⅱ | ||||||||||
| DC INPUT: 5VDC, 2A | |||||||||||
| 电池 | 2600mAh*2（18650） | ||||||||||
| 温度 | 工作温度：0℃～40℃ | ||||||||||
| 存贮温度：-20℃～+60℃ | |||||||||||
| 相对湿度 | ≤90% | ||||||||||
| 高度 | 操作3,000 米 | ||||||||||
| 非操作15,000 米 | |||||||||||
