l30mW红光光源输出，发光稳定、光源强劲,快速检测光纤断裂、弯曲、连接器污染等故障点,通过红光透射可视化定位故障位置
l一键切换十大波长：850nm/980nm/1270nm/1300nm/1310nm/1490nm/1550nm/1577nm/1625nm/1650nm
l光功率测量范围： -50~+30dBm（ C型）
lNCV非接触验电：无需接触电线，就能检测电线是否带电，保障操作人员安全
l可以检测水晶头的压线质量，快速判断水晶头是否压接良好，是否存在接触不良等问题
l网线寻线：无需剥开线缆绝缘层，就能在众多线缆中快速找到目标网线，可寻线的网线长度最长可达600米
l网线线序测试：检测网线两端的水晶头是否按照标准线序压制，避免因线序错误导致网络通信异常LED照明,便于在黑暗环境下查线施工
l500组数据存储方便作业后查阅
l2.5mm通用接口，适用于多种接口光纤 内置450mAh可充电锂电池，使用Type-C接口充电
型号 | UT698-15KIT | UT698-30KIT | |
七合一功能 | 光功率+红光笔+线序检测+寻线+压接口检测+NCV+手电筒 | ||

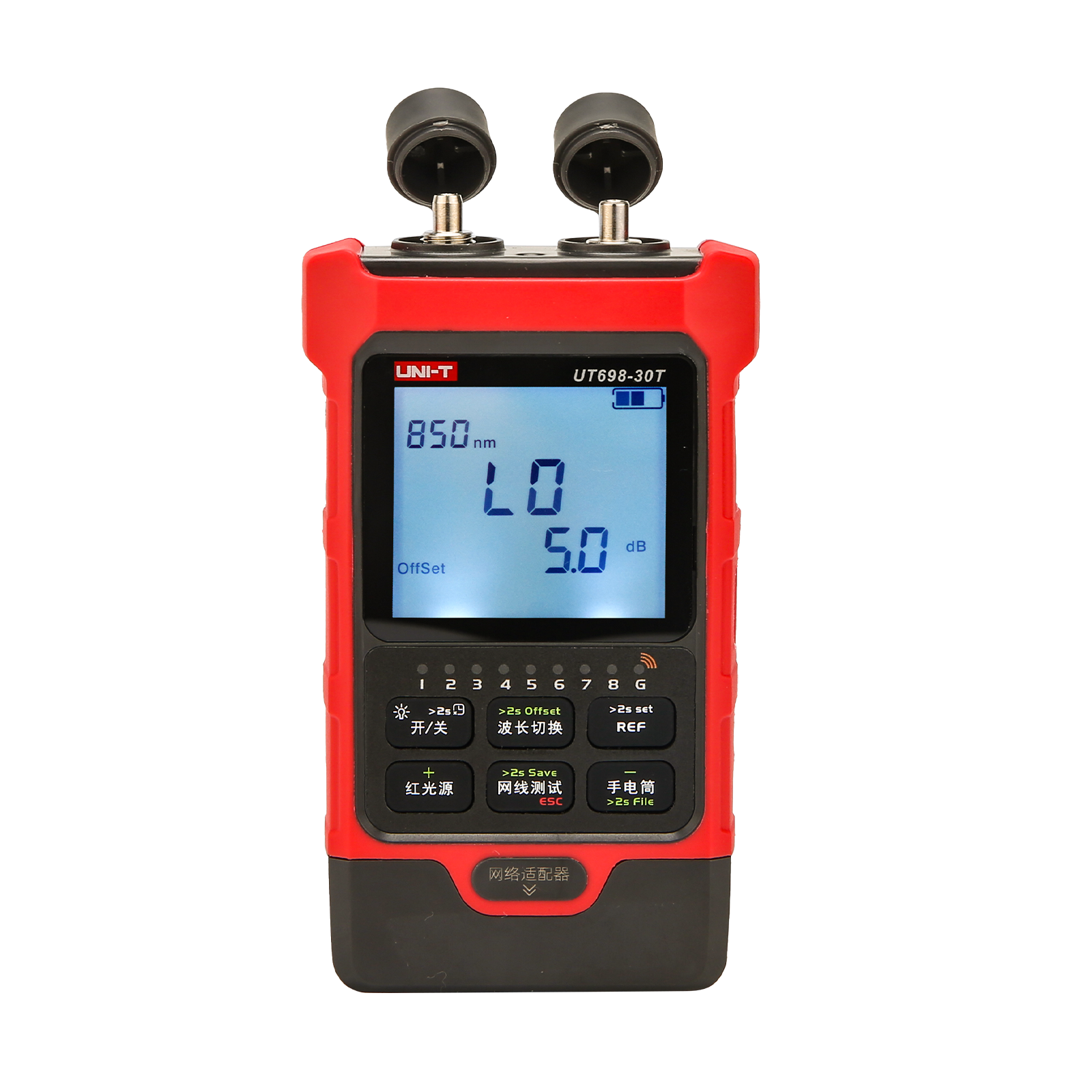

主机 | 光功率计功能 | ||
探测器类型 | InGaAs | ||
波长响应范围 | 700-1700nm | ||
功率计接口 | 2.5mm通用接口 | ||
校准波长 | 850nm/980nm/1270nm/1300nm/1310nm/1490nm/1550nm/1577nm/1625nm/1650nm | ||
测量范围 | -50~+30dBm | ||
准确度* | ±0.4dB(1310nm/1490nm/1550nm/1625nm) | ||
分辨率 | 0.01dBm | ||
显示单位 | dBm,dB,W(mW uW nW自动切换) | ||
频率识别 | 270Hz/330Hz/1k/2kHz | ||
数据存储 | 500组 | ||
波长记忆 | √ | ||
用户自校准 | √ | ||
相对值测量 | √ | ||
红光功能 | |||
输出功率 | 15mW | 30mW | |
红光源接口 | 2.5mm通用接口 | ||
红光波长 | 650±20nm | ||
输出模式 | CW/2±1Hz闪烁 | ||
网络线序功能 | |||
适用网络 | UTP/STP 网络线 | ||

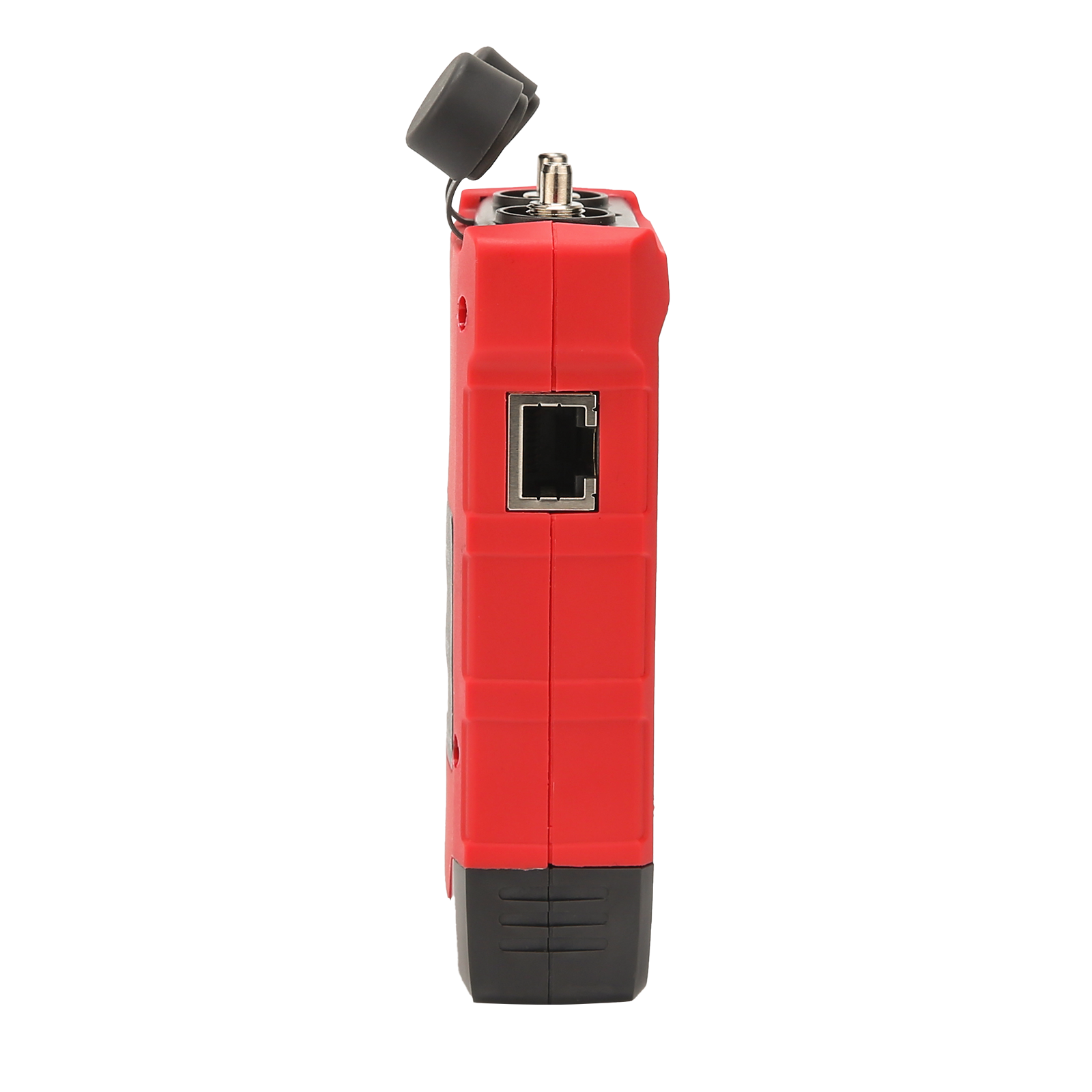

网线接口 | RJ45 (8P8C+G) | ||
测试类型 | 网线顺序 | ||
测试距离 | 最大600m | ||
寻线功能 | |||
寻线模式 | 模拟&数字模式 | ||
探测距离 | 600m | ||
压线功能 | |||
压接口检测 | RJ45 8pin: >10cm | ||
其他功能及规格 | |||
LED照明 | 白光 | ||
屏幕背光 | √ | ||
自动关机 | √ | ||
电池低电量 | √ | ||
PC端数据传输 | √ | ||
充电指示 | √ | ||
充电接口 | USB Type-C接口 | ||
主机电池 | 3.7V 450mAh聚合物锂电池 | ||
主机尺寸 | 114*65*29mm | ||
主机重量 | 约110g | ||

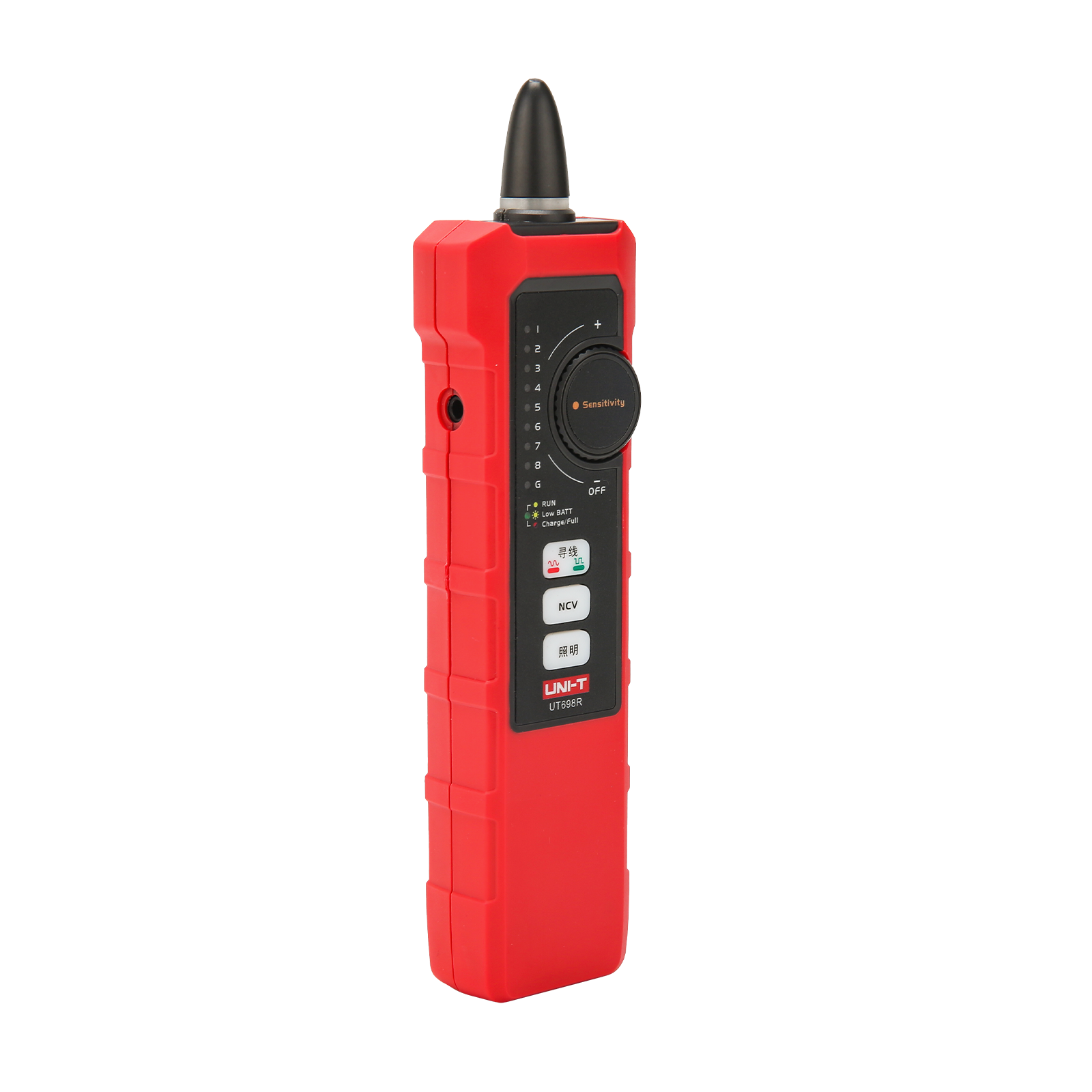

接收器 | 非接触验电功能 | |
非接触电压检测 | AC 90V-1000V | |
指示灯 | LEDx1(环形) | |
手电筒功能 | ||
辅助照明 | √ | |
其他功能及规格 | ||
寻线灵敏度调节 | √ | |
探测指示灯 | 有，LEDx1（环形） | |
音频接口 | 3.5mm接口 | |
测试接口 | RJ45x1 | |
线序指示灯 | LEDx9 | |
状态指示灯 | LEDx3 | |
充电接口 | USB Type-C接口 | |
主机电池 | 3.7V 450mAh聚合物锂电池 | |
工作温湿度 | -10~50℃@使用； 0~45℃@充电。<90% 不结露 | |
存储温湿度 | -20~45℃ | |
接收器尺寸 | 180mm x 45mm x 26mm | |
*测试条件:23℃+2℃,40%-60%RH,使用标准测试线
准确度范围:-40dBm~+23dBm，其余参考如下：
±0.8dB:+23dBm~+26dBm,-45dBm~-40dBm@1550nm
± 3.0dB:+26dBm~+30dBm,-50dBm~-45dBm@1550nm
*测试距离受环境条件及视觉敏感度影响
