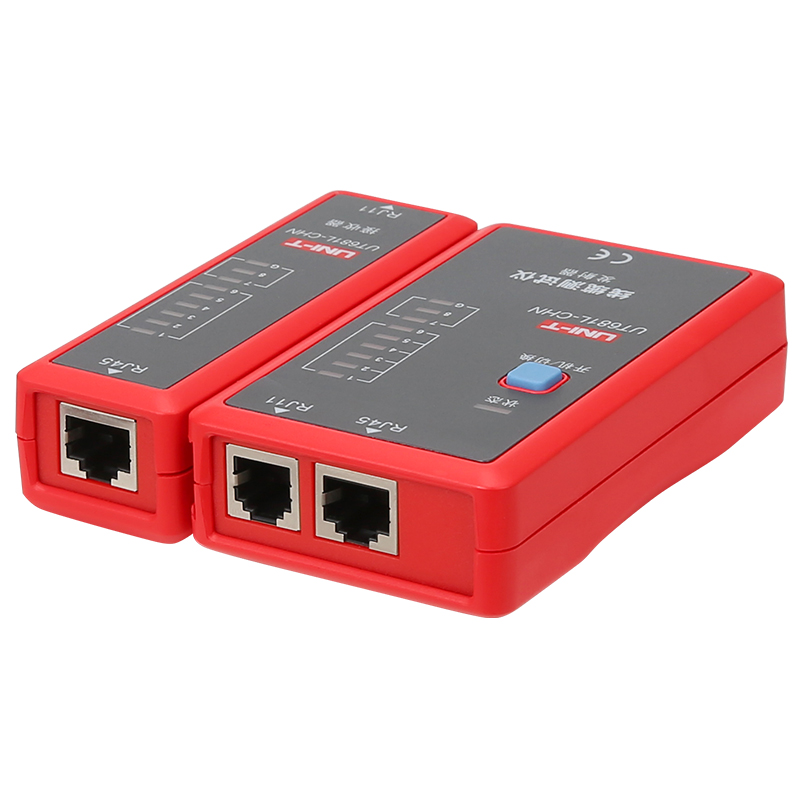

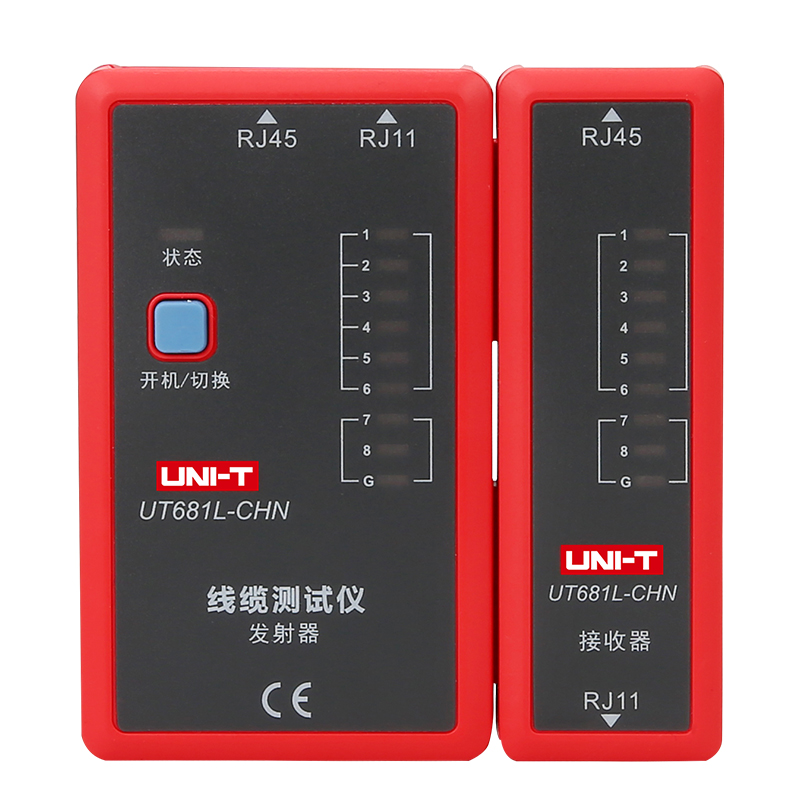

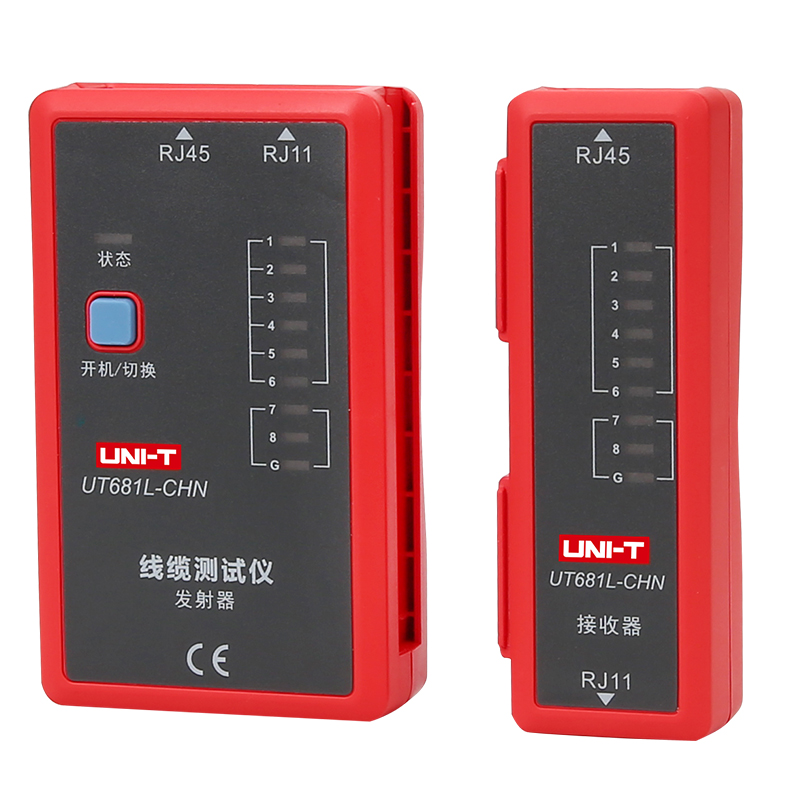

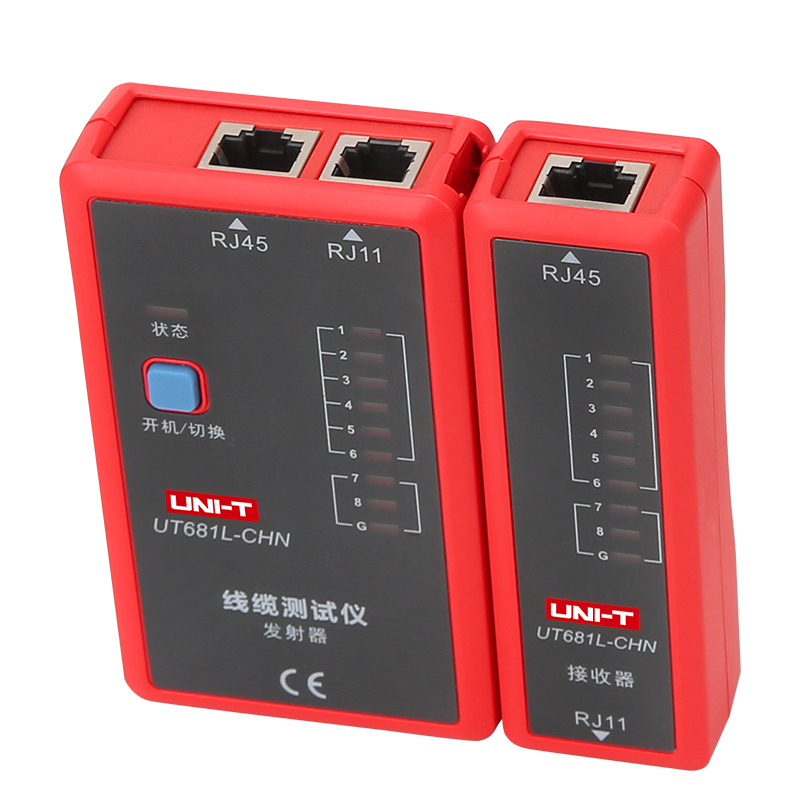

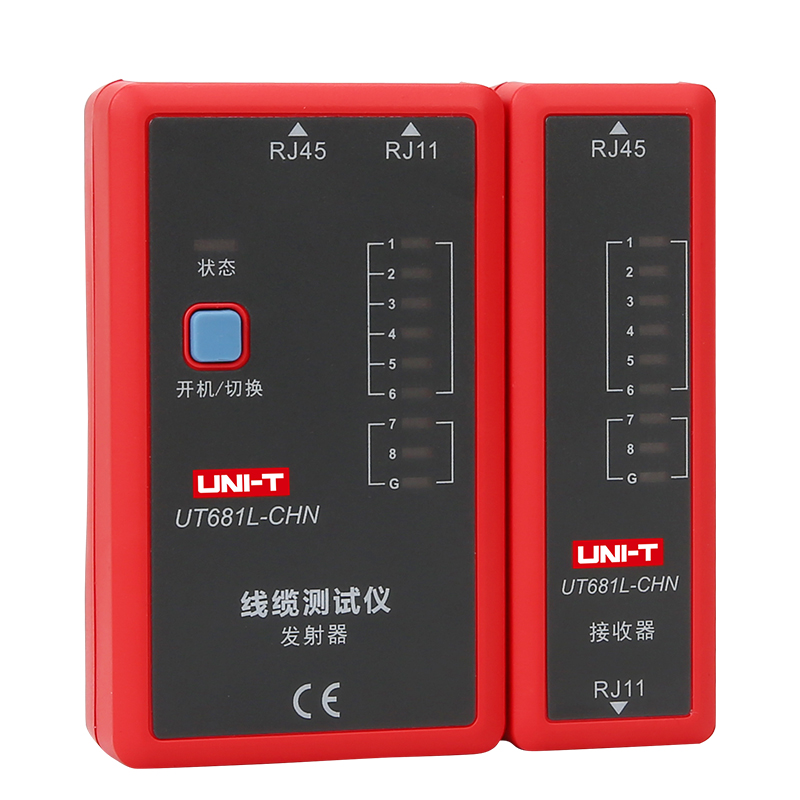

UT681L-CHN多功能线缆测试仪

UT681系列产品是针对网线，电话线，BNC线，高清数据线设计的高性价比的线缆测试仪。它能快速检测出网线，电话线，BNC线，高清数据线是否导通，短路，交叉，断路等正常或 异常情况，快捷，准确，便携
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT681L-CHN产品主要特点

UT681L-CHN
  • 网络线+电话线双用测试仪
  • RJ45网络线，RJ11电话线对线功能
  • 网络线:屏蔽/非屏蔽测试
  • 可视的LED状态显示.
  • 自动检查线缆的开路，断路，短路，交叉。
  • 快/慢两种检查模式可以自由切换
  • 单按键操作方式
  • 手动/自动关机(10 分钟没有操作)
  • 低电压指示
  • 认证：CE
  • 供电方式:9V层叠电池
型号
产品名称
适用线缆
对线类型
对线方式
故障诊断
电源供电
操作
UT681HDMI
线缆测试仪
/
HDMI/MINI-HDMI
/
/
9V层叠电池供电
加入对比
UT681C-CHN
线缆测试仪
/
RJ45/RJ11/BNC
/
/
9V层叠电池供电
加入对比
UT681L-CHN
多功能线缆测试仪
/
RJ45/RJ11
/
/
9V层叠电池供电
加入对比
开始对比
功能 功能描述 说明
对线功能 对线类型(RJ45/RJ11) YES
快速测试模式 9个LED（LED1~LED8、LED_G）快速测试
慢速测试模式 9个LED（LED1~LED8、LED_G）慢速测试
对通路、短路、断路和交叉等正常或异常情况测试 YES
网络线:屏蔽/非屏蔽测试 YES
手动关机功能 YES
自动关机功能 YES
自动关机时间：约10分钟（开机后无按键动作10分钟后，仪器自动关机） YES
单按键操作方式（所有功能切换，开关机功能均由单按键操作完成） YES
供电方式 9V层叠电池供电
低压检测 电压小于约7.2V开机长亮5秒关机
主机工作电流 ≤15mA　
使用环境 工作温度   0~40℃
存储温度   一10~50℃
工作湿度   20~80% RH
存储湿度   10~90% RH
海拔高度   ≤2000米　　　
安规准标 CE  EN61326-1:2013;EN61326-2-2:2013   YES
