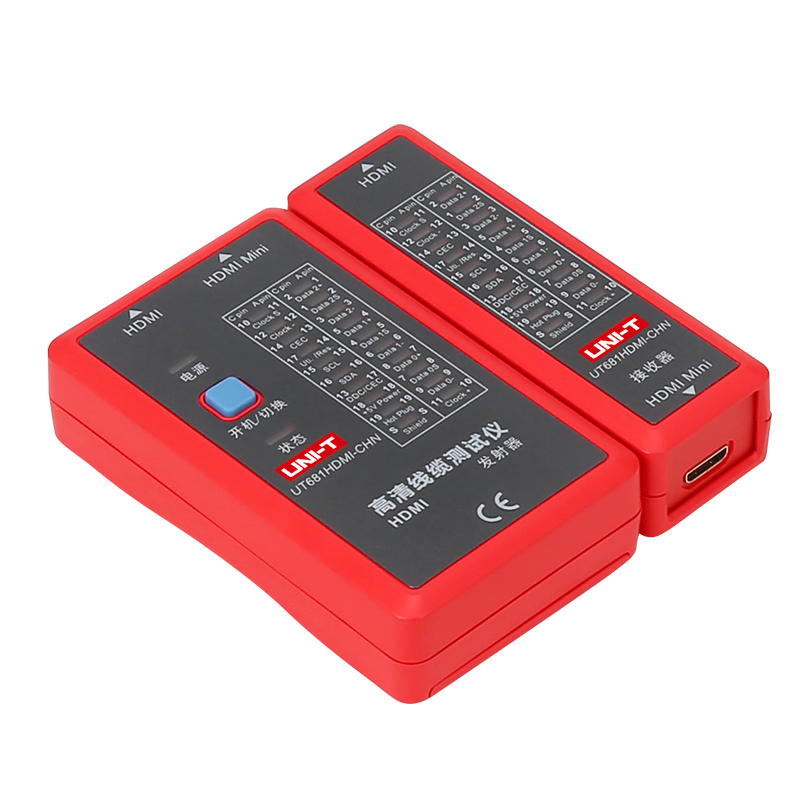

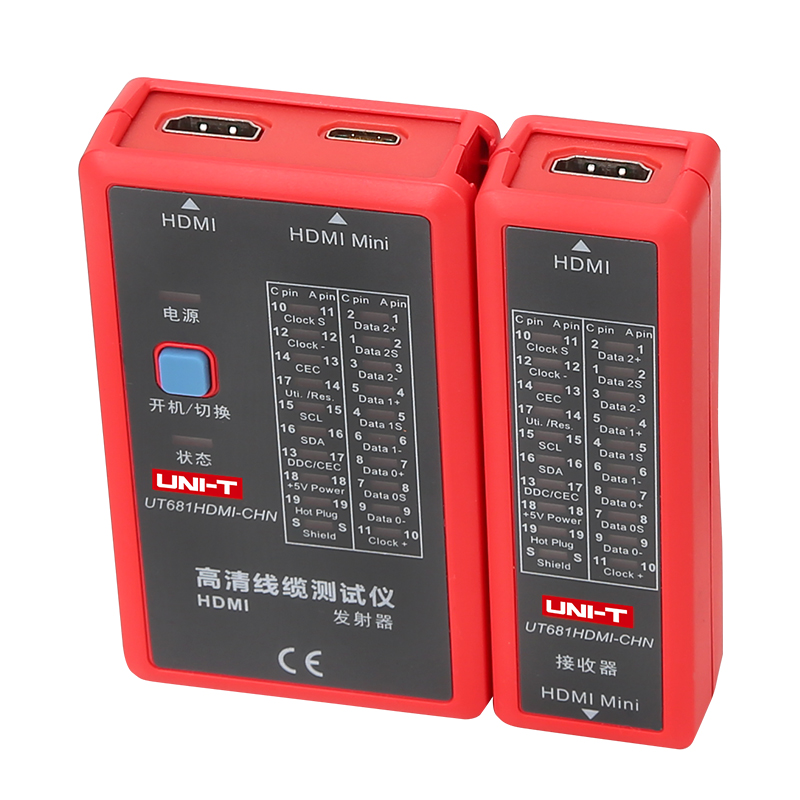

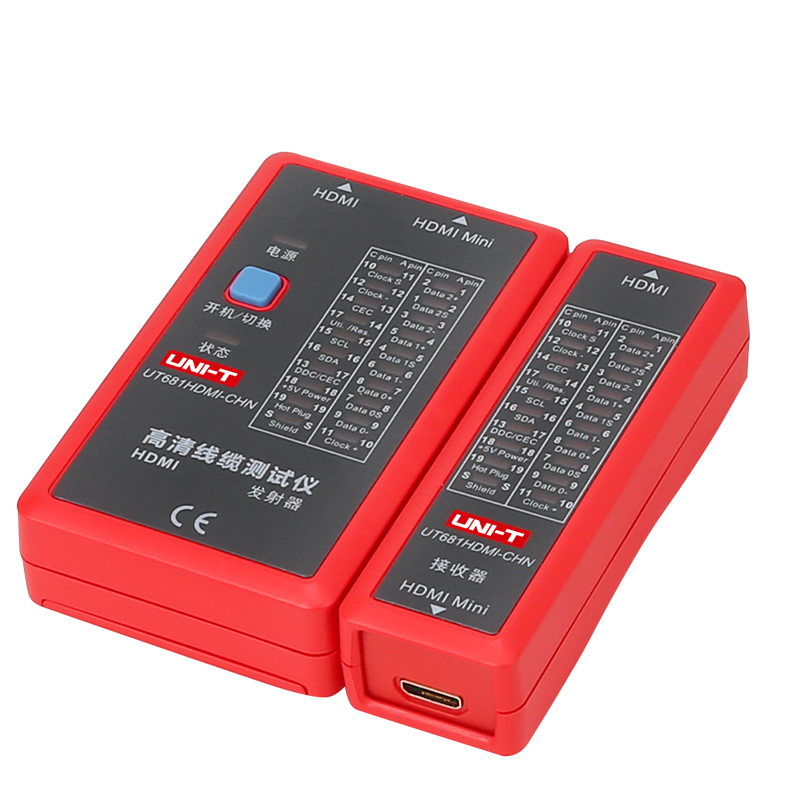

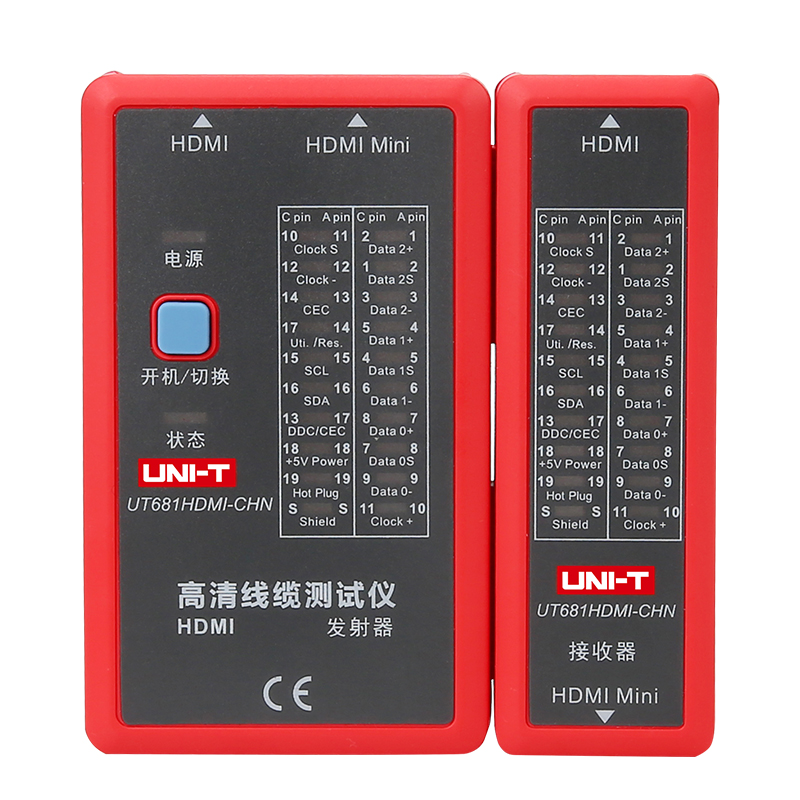

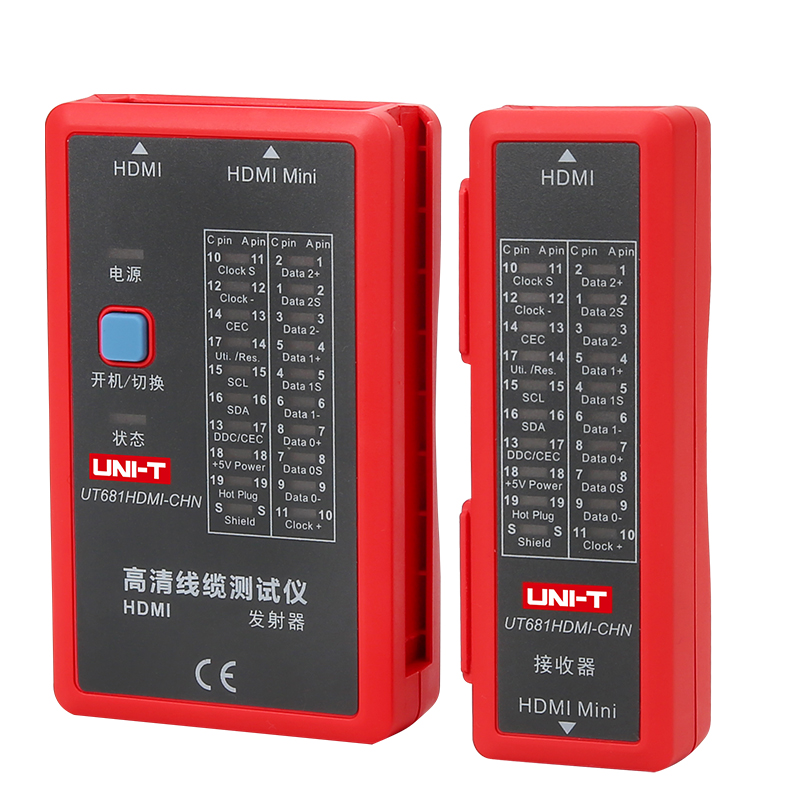

UT681HDMI线缆测试仪

UT681系列产品是针对网线，电话线，BNC线，高清数据线设计的高性价比的线缆测试仪。它能快速检测出网线，电话线，BNC线，高清数据线是否导通，短路，交叉，断路等正常或 异常情况，快捷，准确，便携
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT681HDMI产品主要特点

UT681HDMI
  • HDMI/MINI-HDMI高清数据线测试仪
  • 快速对线类型：Type A对A, A对C C对C连接头
  • 检查高清线缆缺线，短路，断路和交叉.
  • 20个可视的LED状态显示.
  • 扫描和全显两种测试模式可以自由切换
  • 单按键操作方式
  • 手动/自动关机(10 分钟没有操作)
  • 低电压指示
  • 认证：CE
  • 供电方式:9V层叠电池
型号
产品名称
适用线缆
对线类型
对线方式
故障诊断
电源供电
操作
UT681HDMI
线缆测试仪
/
HDMI/MINI-HDMI
/
/
9V层叠电池供电
加入对比
UT681C-CHN
线缆测试仪
/
RJ45/RJ11/BNC
/
/
9V层叠电池供电
加入对比
UT681L-CHN
多功能线缆测试仪
/
RJ45/RJ11
/
/
9V层叠电池供电
加入对比
开始对比
项目 功能描述 产品型号 说明
UT681HDMI- CHN

对线

功能

 对线类型：HDMI/MINI-HDMI √
扫描测试模式 √ 20个LED（LED1~LED19、LED_S）扫描测试
全显测试模式 √ 20个LED（LED1~LED19、LED_S）全部点亮
对通路、短路、断路和交叉等正常或异常情况测试 √
网络线:屏蔽/非屏蔽测试 √
手动关机功能 √
自动关机功能 √ 无按键操作约10分钟后关机
单按键操作 √
供电方式：9V层叠电池供电 √
低压检测 √ 小于约7.2V

使用

环境

 工作温度:0~40℃ √
存储温度: -10~50℃ √
工作湿度:20~80% RH √
存储湿度:10~90% RH √
海拔高度:≤2000米　 √

安规

标准

 CE EN61326-1:2013;EN61326-2-2: 2013 √
