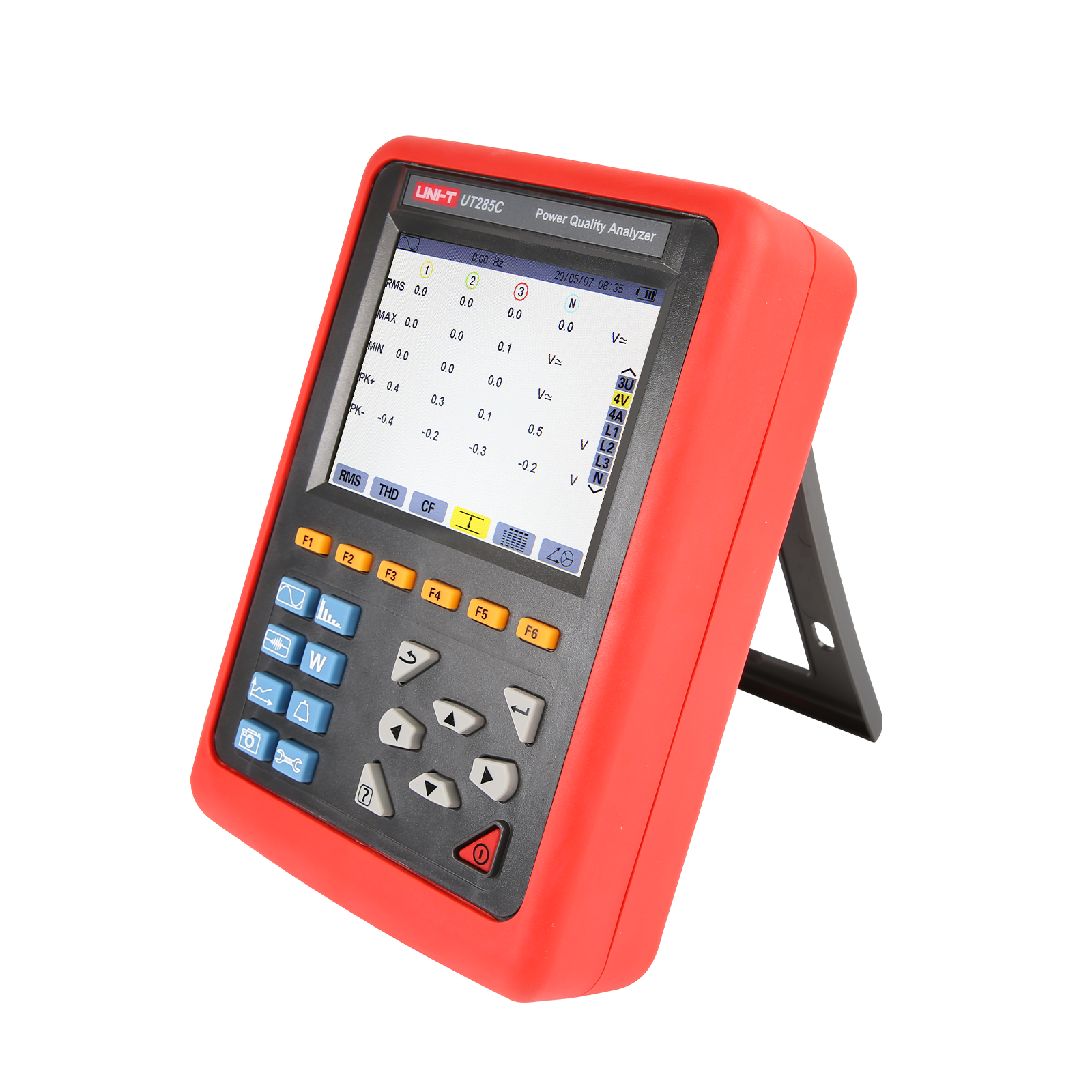

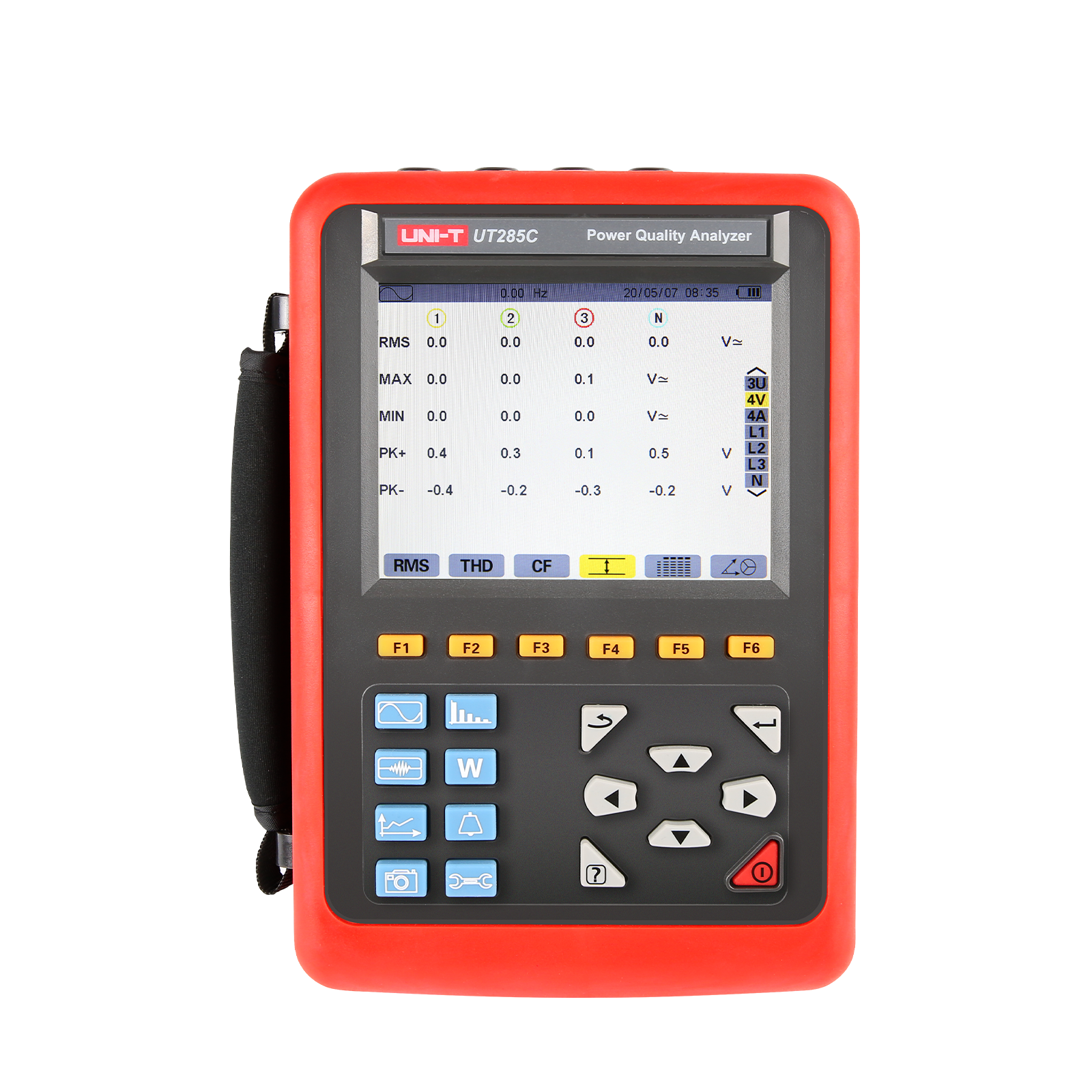

UT285C电能质量分析仪

UT285C电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试 数据并生成趋势曲线图等功能。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT285C产品主要特点

UT285C
  • 波形实时显示(4路电压/4路电流)。
  • 电压和电流真有效值。
  • 电压直流成份。
  • 电流和电压峰值
  • 电流和电压半周期有效值的最大/最小值
  • 相量图显示
  • 各相谐波的测量，达50次谐波
  • 柱形图显示各相电流和电压的谐波含有率
  • 总谐波失真度(THD)
  • 各相有功/无功/视在功率值及总值
  • 各相有功/无功/视在电能值及总值
  • 变压器K因数
  • 功率因数(PF)和COSφ位移功率因数(DPF)
  • 短期电压闪变
  • 三相不平衡(电压和电流)



型号
产品名称
线电压
相电压
电流量程
频率
谐波
数据存储
其它
操作
UT285C
电能质量分析仪
1.0V～2000V
1.0V～1000V
10mA～6000A
40Hz～70Hz
0～50次
150组
谐波1~ 50次 功率、电感性、电容性电感性、相位角.....
加入对比
UT283A+
电能质量分析仪
1.0V～2000V
1.0V～1000V
10mA～6000A
40Hz～70Hz
1～50 次
150组
4路电压，4路电流、0～50次谐波、电压闪变/三相不平衡度
加入对比
开始对比
主机型号 UT285C电力质量分析仪
电   源 可充电锂电池组9.6V、4500mAh，外接充电器；工作电流约490mA，电池连续工作8小时
电池电量指示 电池符号5格       显示电量，当电池电量过低时,提示1分钟后自动关机
显示模式 LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm

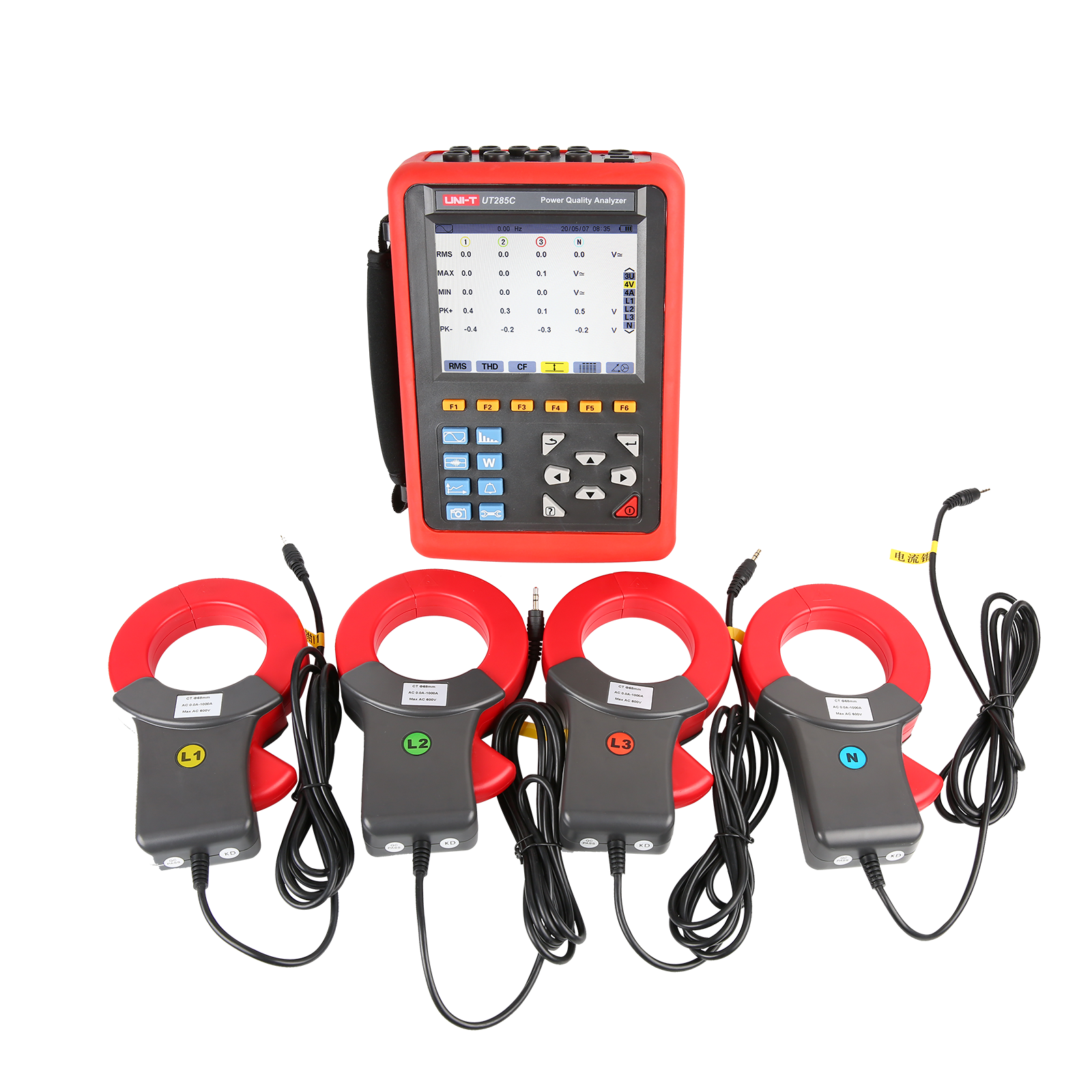

电流测试 选配电流传感器：UT-008B(10A);UT-040B(100A);UT-068B(1000A)  UT-300F(6000A);
电压测试 线电压：1.0V～2000V；相电压：1.0V～1000V
电量电能参数 W，VA，var，PF，DPF，cosφ，tanφ；Wh，Varh，Vah
通道数 4路电压，4路电流
频    率 40Hz～70Hz
谐    波 有，0～50次
总谐波失真 有，0～50次，各相
专家模式 有
暂态记录组数 150组
电压闪变 有
记   录 300天（同时记录20个参数，每5秒记录1点）
最小/最大记录值 有，可测一段时间内的最大最小值
告   警 40种不同类型参数选择，12800组告警日志
自动关机 在告警/趋势图记录/暂态捕捉模式（等待或者进行中）下，仪器不自动关机
在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。
背光功能 有，适合昏暗场所及夜间使用
仪表尺寸 长宽厚：240mm×170mm×68 mm
仪器质量 约9.2Kg(含包装)
输入阻抗 测试电压输入阻抗为：1MΩ
适合安规 IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2
随机附件 主机：1台；仪器包：1个；测试线：5条（黄，绿，红，蓝，黑各1条）；鳄鱼夹：5个；表笔：5个；充电器：1个；锂电池组：1个(内置)；2G内存卡：1个; 电流传感器:(选购）
测量规格 测量范围 显示分辨率 参考范围内的最大误差
频率 40Hz～70Hz 0.01Hz ±(0.03)Hz
相电压真有效值 1.0V～1000V 最小分辨率0.1V ±(0.5%+5dgt)
线电压真有效值 1.0V～2000V 最小分辨率0.1V ±(0.5%+5dgt)
直流电压 1.0V～1000V 最小分辨率0.1V ±(1.0%+5dgt)
电流真有效值 10mA～6000A 最小分辨率1mA ±(0.5%+2dgt)
相电压峰值 1.0V～1414V 最小分辨率0.1V ±(1.0%+5dgt)
线电压峰值 1.0V～2828V 最小分辨率0.1V ±(1.0%+5dgt)
电流峰值 10mA～6000A 最小分辨率1mA ±(1.0%+5dgt)
峰值因数 1.00～3.99 0.01 ±(1%+2dgt)
4.00～9.99 0.01 ±(5%+2dgt)
有功功率 0.000W～9999.9kW 最小分辨率0.001W ±(1%+3dgt)；Cosφ≥0.8
±(1.5%+10dgt)；0.2≤Cosφ<0.8
无功功率电感性&电容性 0.000VAR～9999.9kVAR 最小分辨率0.001VAR ±(1%+3dgt)；Sinφ≥0.5
±(1.5%+10dgt)；0.2≤Sinφ<0.5
视在功率 0.000VA～9999.9kVA 最小分辨率0.001VA ±(1%+3dgt)
功率因数 -1.000～1.000 0.001 ±(1.5%+3dgt)；Cosφ≥0.5
±(1.5%+10dgt)；0.2≤Cosφ<0.5
有功电能 0.000Wh～9999.9MWh 最小分辨率0.001Wh ±(1%+3dgt)；Cosφ≥0.8
±(1.5%+10dgt)；0.2≤Cosφ<0.8
无功电能电感性&电容性 0.000VARh～9999.9MVARh 最小分辨率0.001VARh ±(1%+3dgt)；Sinφ≥0.5
±(1.5%+10dgt)；0.2≤Sinφ<0.5
视在电能 0.000VAh～9999.9MVAh 最小分辨率0.001VAh ±(1%+3dgt)
相位角 -179°～180° 1° ±(2°)
Tanφ(VA≥50VA) -32.768～32.768 最小分辨率0.001 ±(1%+5dgt)
位移功率因数(DPF) -1.000～1.000 0.001 ±(1%+5dgt)
谐波比(Vrms>50V) 0.0 %～99.9 % 0.1 % ±(1%+5dgt)
谐波角(Vrms>50V) -179°～180° 1° ±(3°)谐波1～25次
±（10°）谐波26～50次
总谐波率(DF或THD-F)≤50 0.0 %～99.9 % 0.1 % ±(1%+5dgt)
失真因数(DF或THD-R)≤50 0.0 %～99.9 % 0.1 % ±(1%+10dgt)
变压器K因数 1.00～99.99 0.01 ±(5 %)
三相不平衡 0.0%～100 % 0.1 % ±(1 %)
