UT263A电缆识别仪

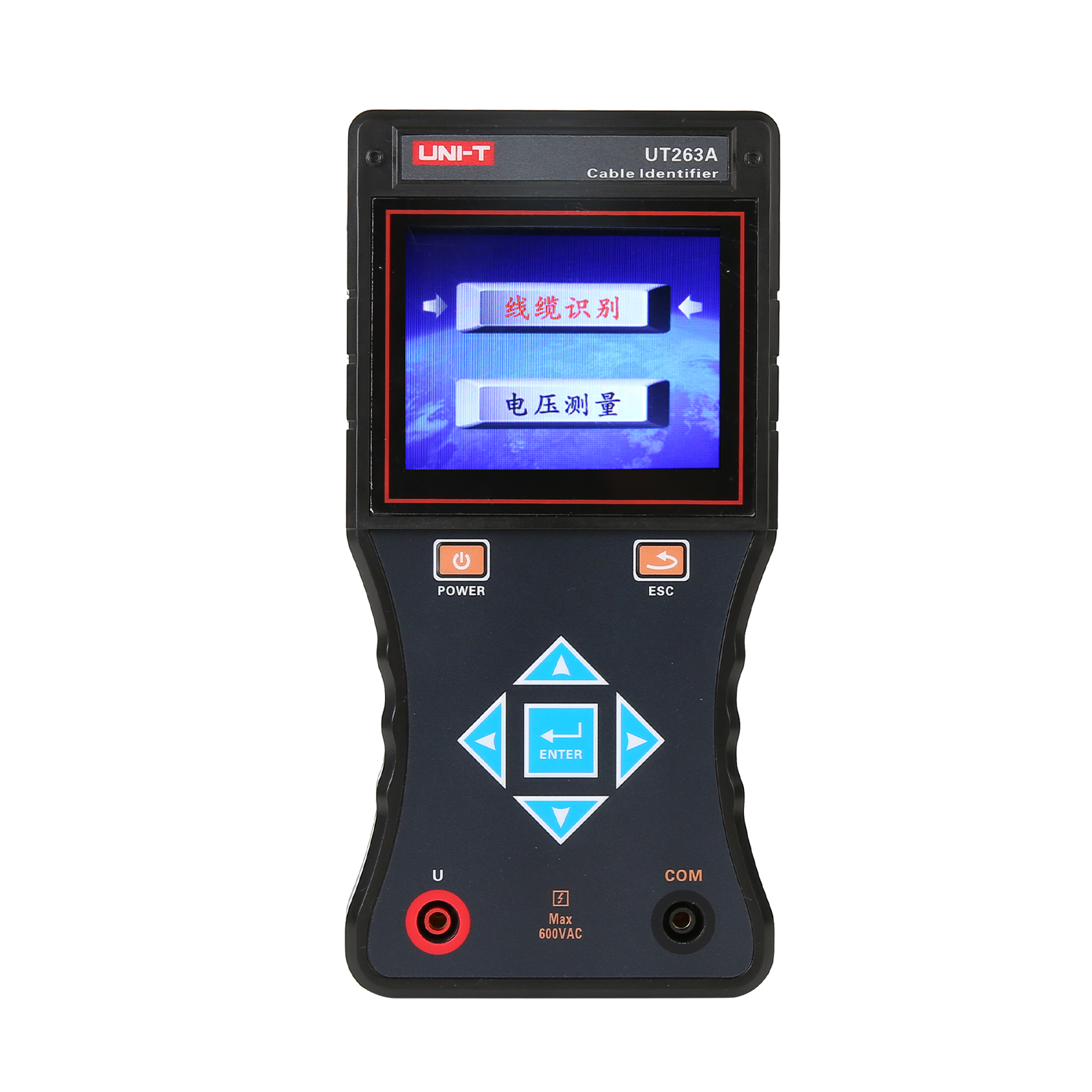

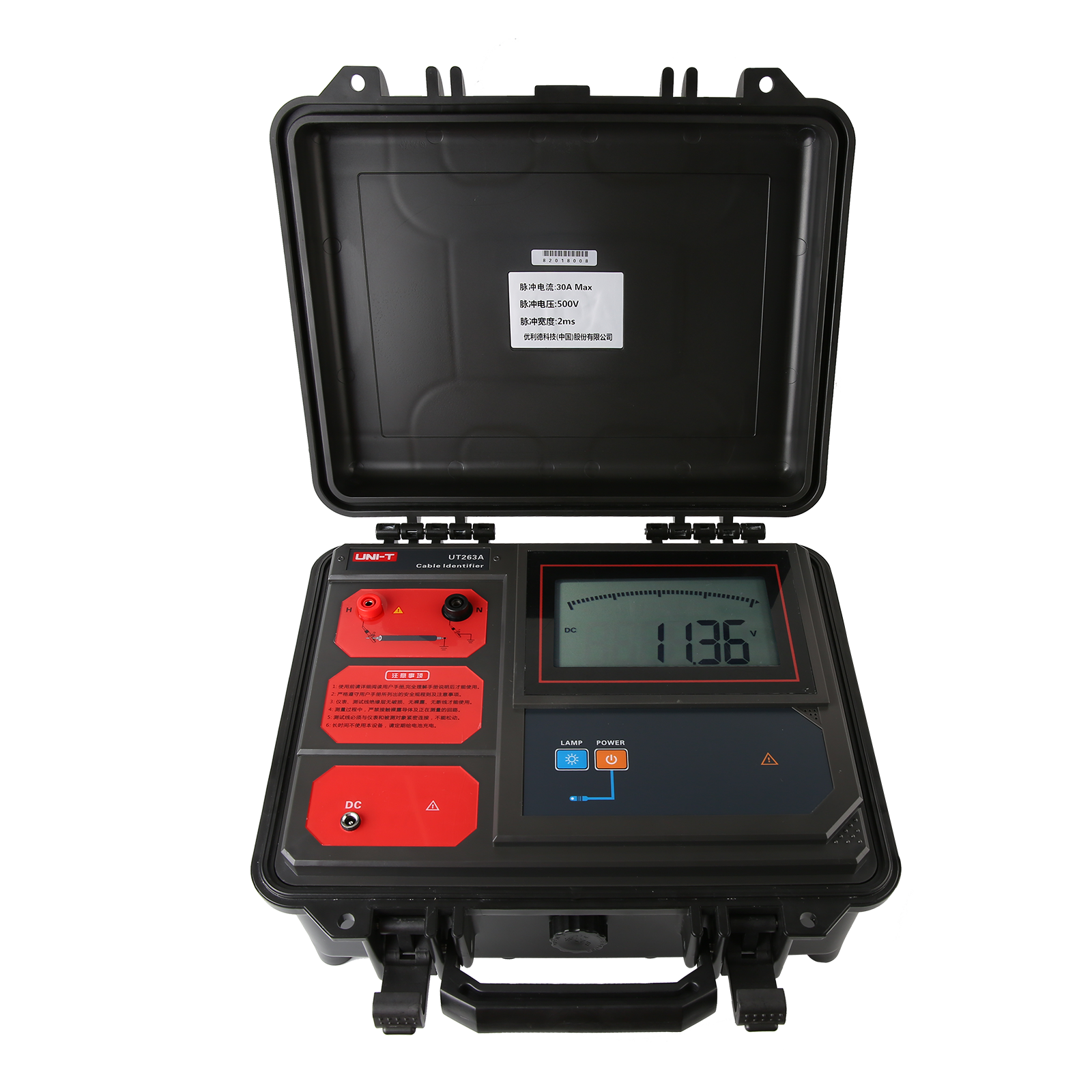

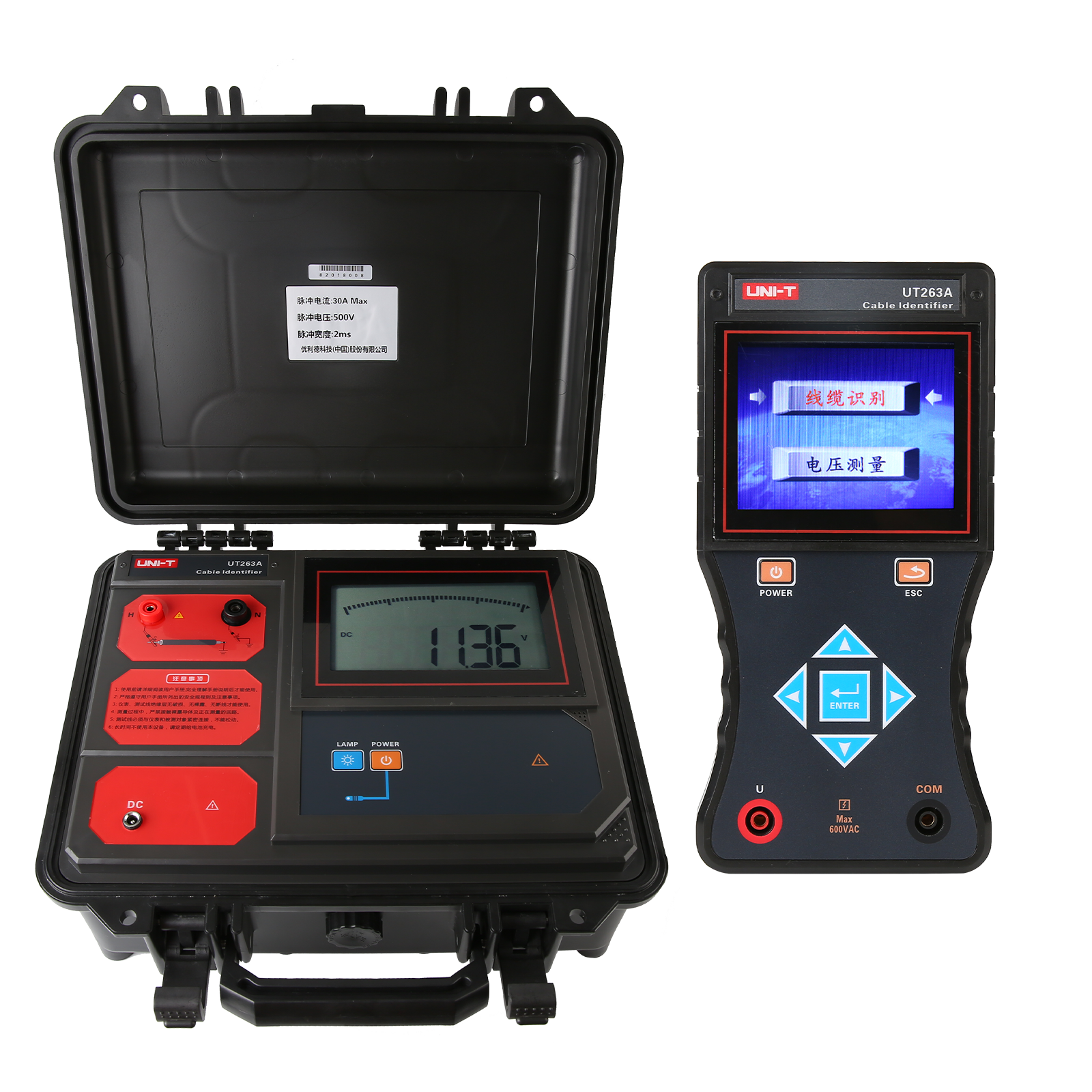

UT263A 电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引起严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了 PSK 技术。无论现场工作人员的记忆多么可靠，都不能代替与业仪器的识别。本产品只适用于已停电的电缆的现场识别，严禁将本电缆识别仪接入正在运行的电力电缆！本仪表由发射机，接收机，柔性电流钳等组成。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT263A产品主要特点

UT263A
  • 电缆识别（识别并解码脉冲电流信号）
  • 电压测试AC 0.01V～600V(50Hz/60Hz)
  • 军用工具箱  抗压200kg
  • 柔性线圈 接收钳φ200mm
  • 彩色光栅  动态指示
  • 电子表盘  精美直观
  • 可充锂电池
  • PSK技术、抗干扰能力强
  • 脉冲电流：30mA Max
  • 脉冲电压：500V
  • 脉冲宽度：2mS



型号
产品名称
识别方式
显示模式
电压
电流
发射钳内径
线圈内径
其它
操作
UT689B
智能管线探测仪
带电电缆、停电电缆路径探测及识别
发射机：5寸LCD彩屏液晶/接收机：4.3寸真彩液晶屏显示，彩色图标指示
/
/
125mm
200mm
可标定电缆数量：1～20条
加入对比
UT263B+
智能带电电缆识别仪
带电识别、停电识别
发射机：LCD实时显示剩余电池电压/接收机：3.5寸真彩液晶屏显示，彩色图标指示
/
/
125mm
200mm
可标定电缆数量：1～20条
加入对比
UT263A
电缆识别仪
停电识别
发射机LCD显示/接收机3.5寸真彩液晶屏显示
AC 600V
/
/
200mm
/
加入对比
开始对比
型号 UT263A（发射机规格）   型号 UT263A（接收机规格）
功    能 产生脉冲编码电流信号；显示剩余电池电压 功    能 电缆识别（识别并解码脉冲电流信号）；交流电压测量
电    源 11.1V大容量可充锂电池，充满电连续工作约8小时 电    源 7.4V大容量可充锂电池，USB充电接口，充满工作约8小时
显示模式 超大LCD实时显示剩余电池电压 额定电流 约180mA max
脉冲电压 500V 显示模式 3.5寸真彩液晶屏显示，彩色电子表盘指示
脉冲电流 最大30A（取决于回路电阻的大小） 接收机尺寸 长宽厚207mm×101mm×45mm
脉冲频率 1次/秒 检测范围 线圈可检测回路电阻为0Ω～2kΩ的脉冲信号；检测回路电阻为2kΩ时，需保证发射机电池电量为10V以上
脉冲宽度 2ms
发射信号 棒图动态显示发射信号 电压精度 ±1%±1dgt
测试线长 3米，带鳄鱼夹，红黑各1条 检测速率 约1次/秒
工作温度 -10℃～40℃ 充 电 器 9V DC充电器
尺    寸 320mm×275mm×145mm 充电接口 USB充电接口
仪表质量 发射机：2.5kg，总质量：3.3 kg（含接收机）
工作温湿度 -10℃～40℃；80%Rh以下
外包装尺寸 长宽高400mm×245mm×335mm 存放温湿度 -10℃~50℃，≤95％RH, 无结露
抗    压 发射机采用一体化专用工具箱式，箱体能承受约200kg的压力 电压量程 AC 0.01V～600V(50Hz/60Hz)
充 电 器 12.6V DC充电器 接收机质量 接收机：370g(带电池) 电流钳：172g
充电接口 囿形充电接口，DC标识 背光控制 按上下箭头键可以调节LCD背光亮度
电池电量 低亍9.65V时，电池电压低符号显示，低亍9.5V时，设备自动关机 识别信号 彩色光栅动态显示信号强度
LCD显示域 124mm×67mm 电缆识别成 功 绿色光栅顺时针动态指示
LCD尺寸 128mm×75mm 非目标电缆 红色光栅逆时针动态指示
背光控制  有，白色背光灯 柔性线圈 长约630mm，线径6 mm或12.5mm
抗    压 发射机采用一体化军用工具箱式设计，箱体承受约 200kg的压力  线圈内径  φ200mm
耐    压 AC 3700V/rms(仪器箱顶面与底面之前) 绝    缘 仪表线路与护套外壳之间≥100MΩ
参考安规 IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) 适合安规 IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，
