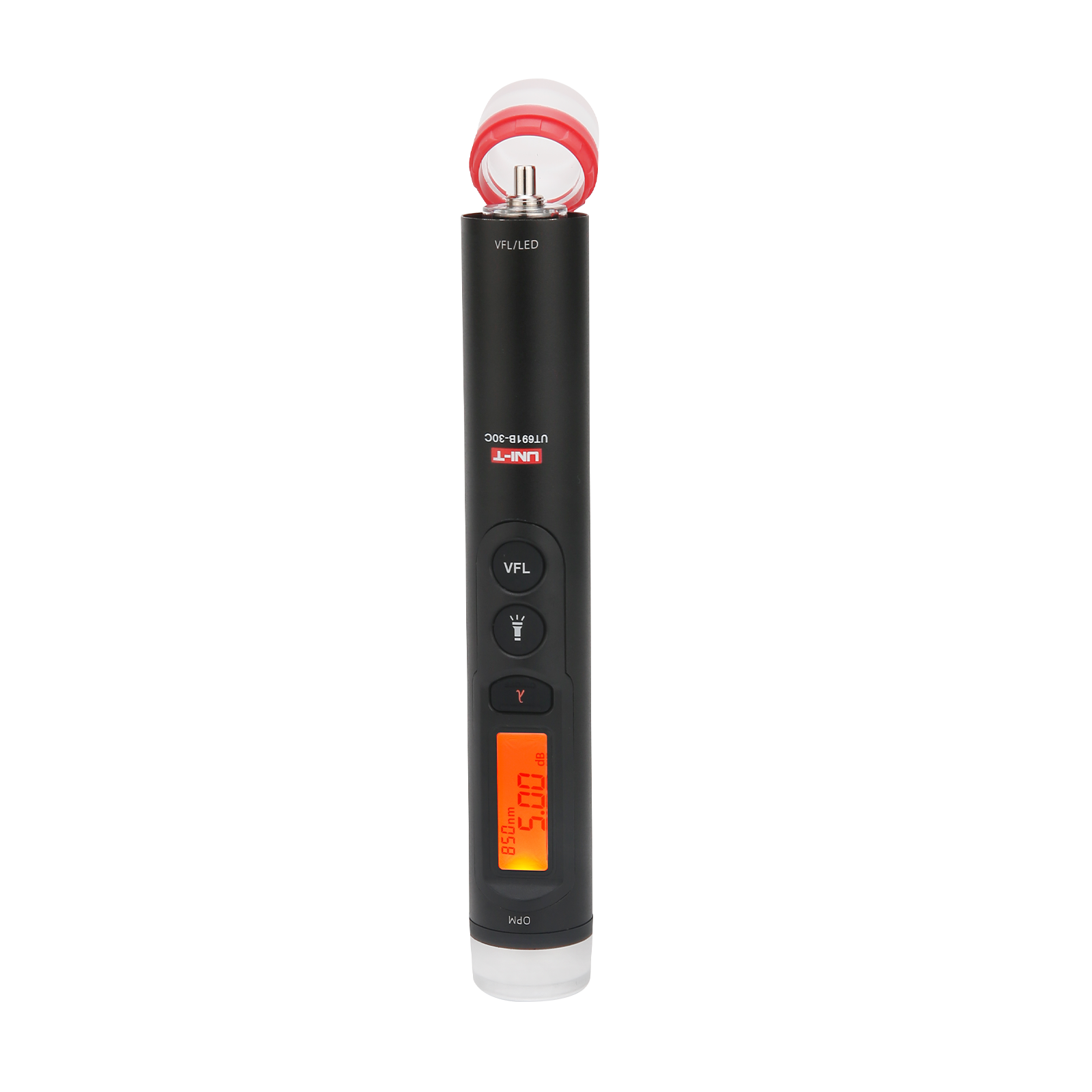

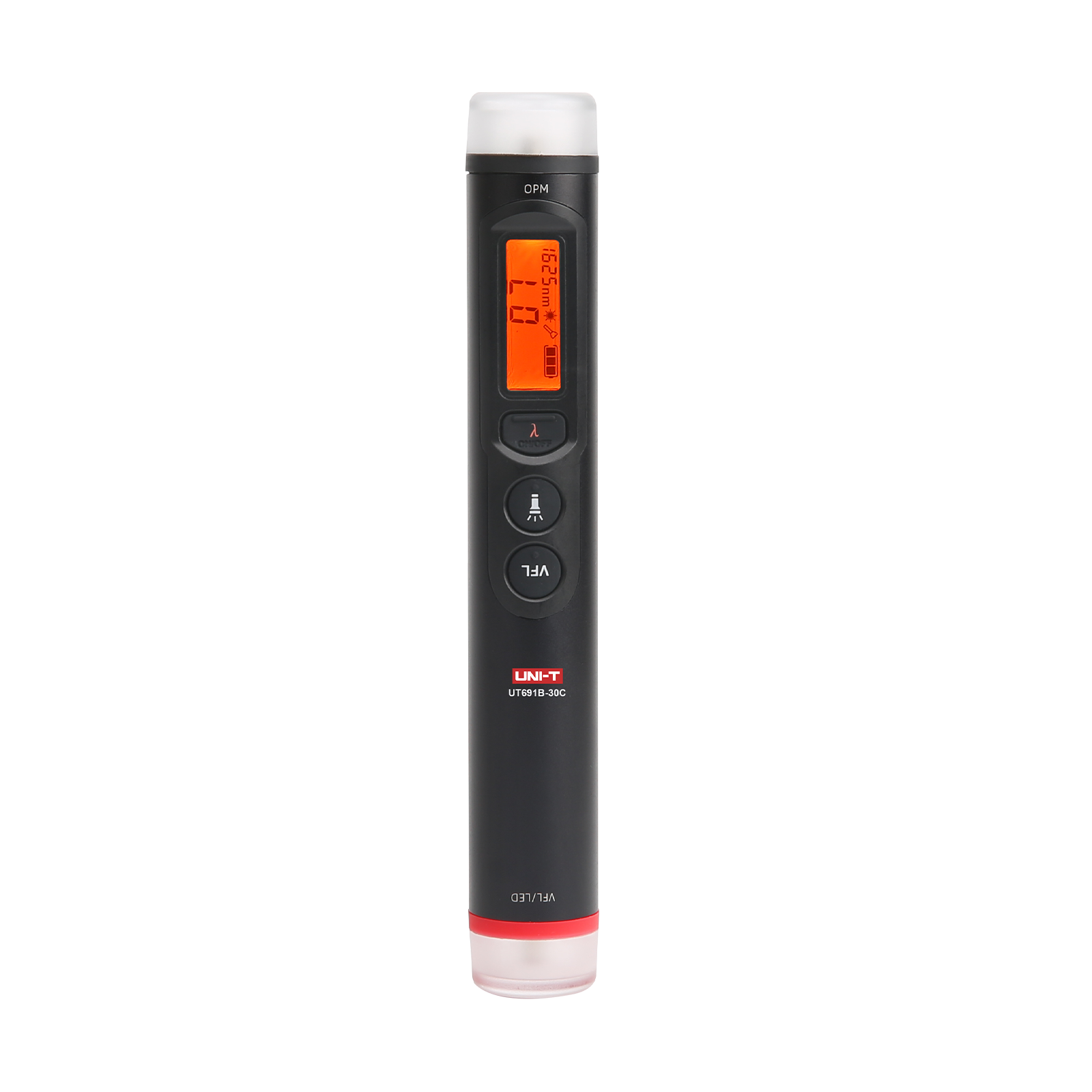

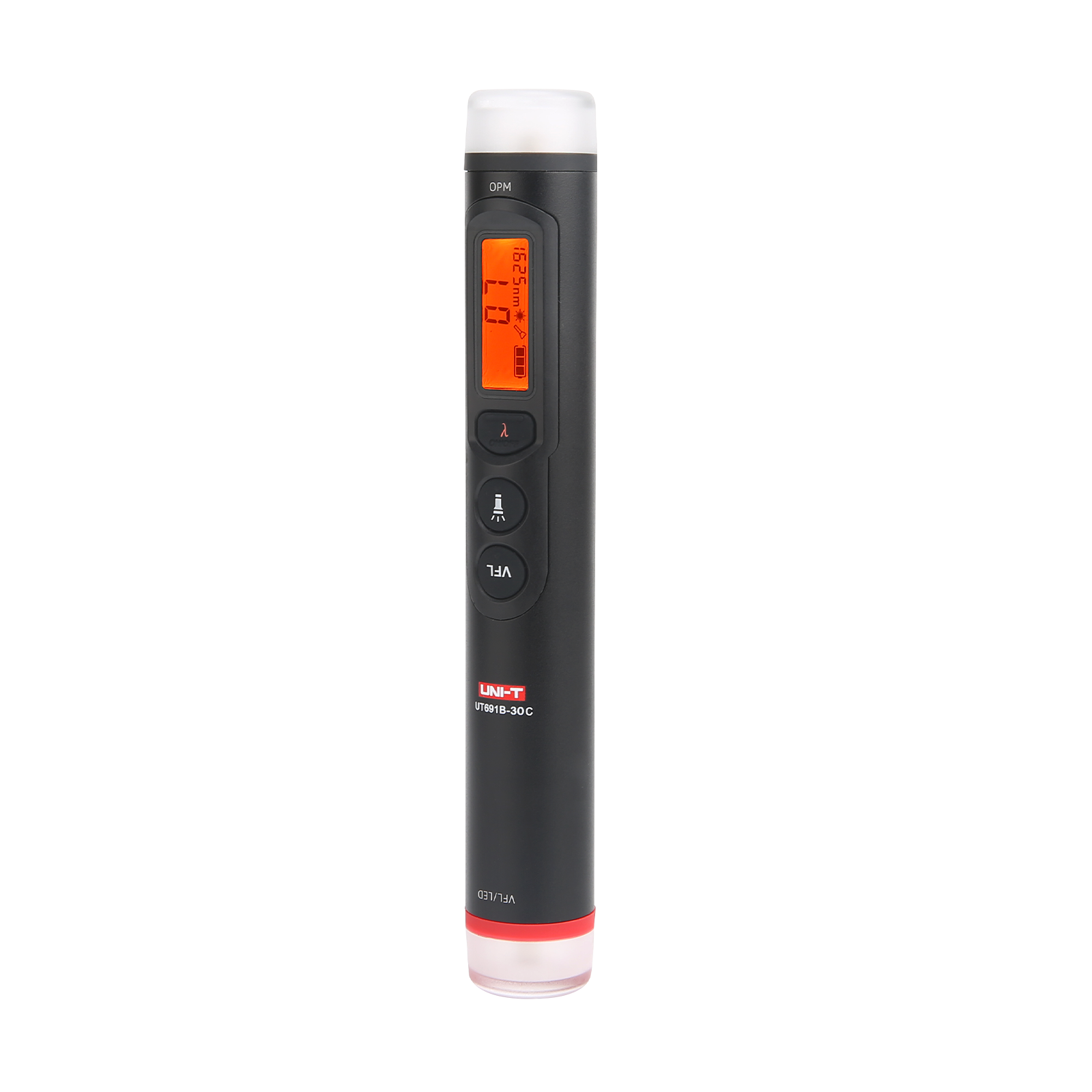

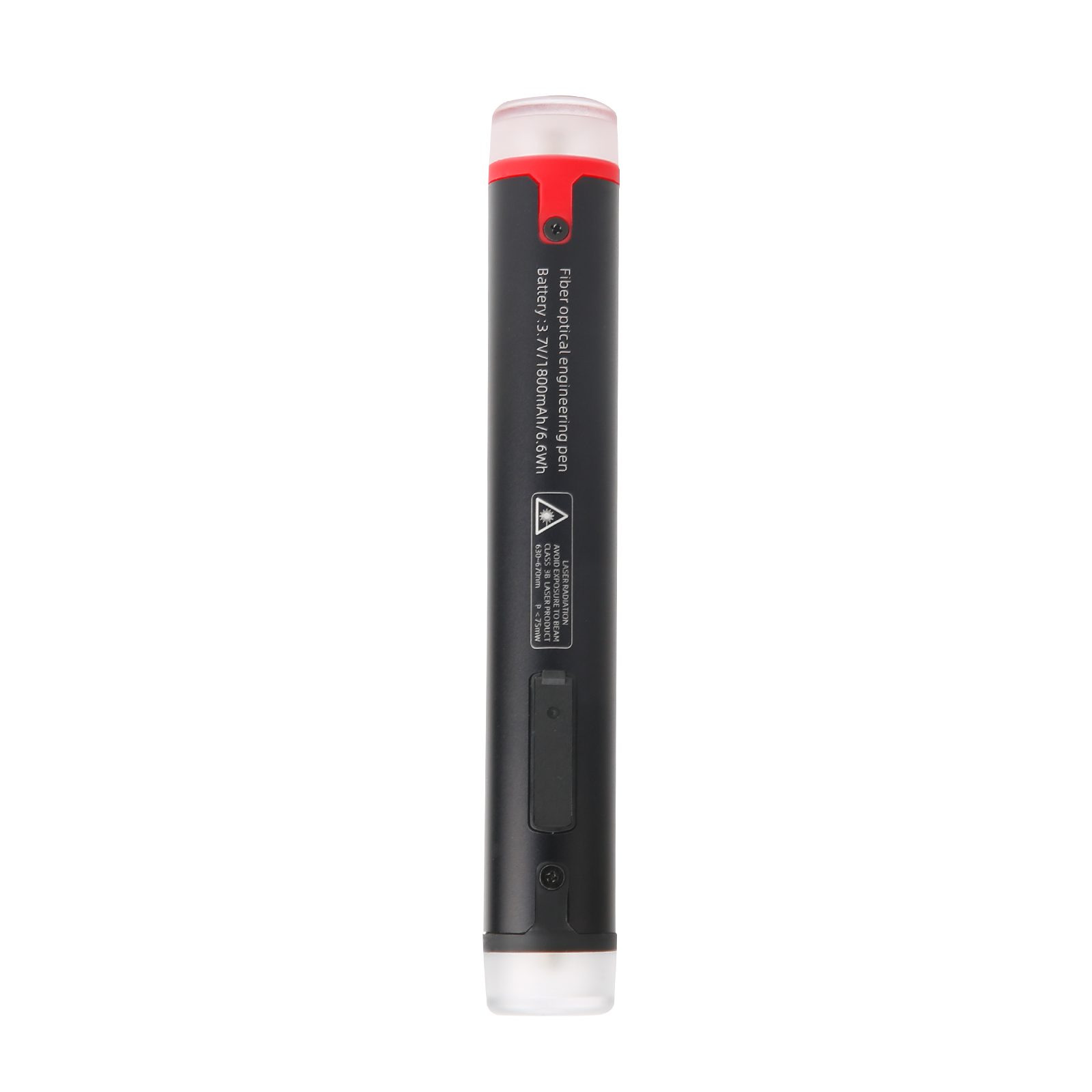

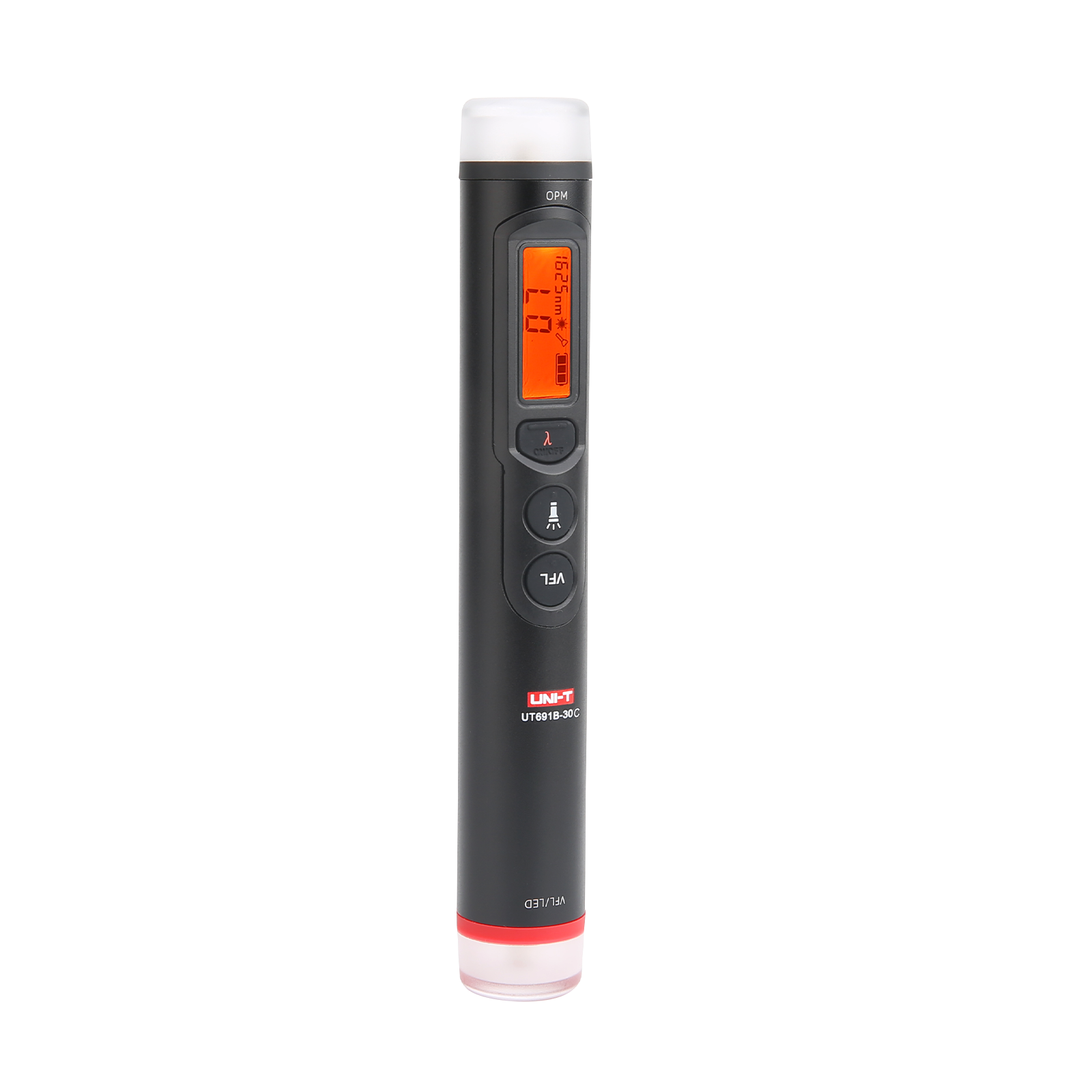

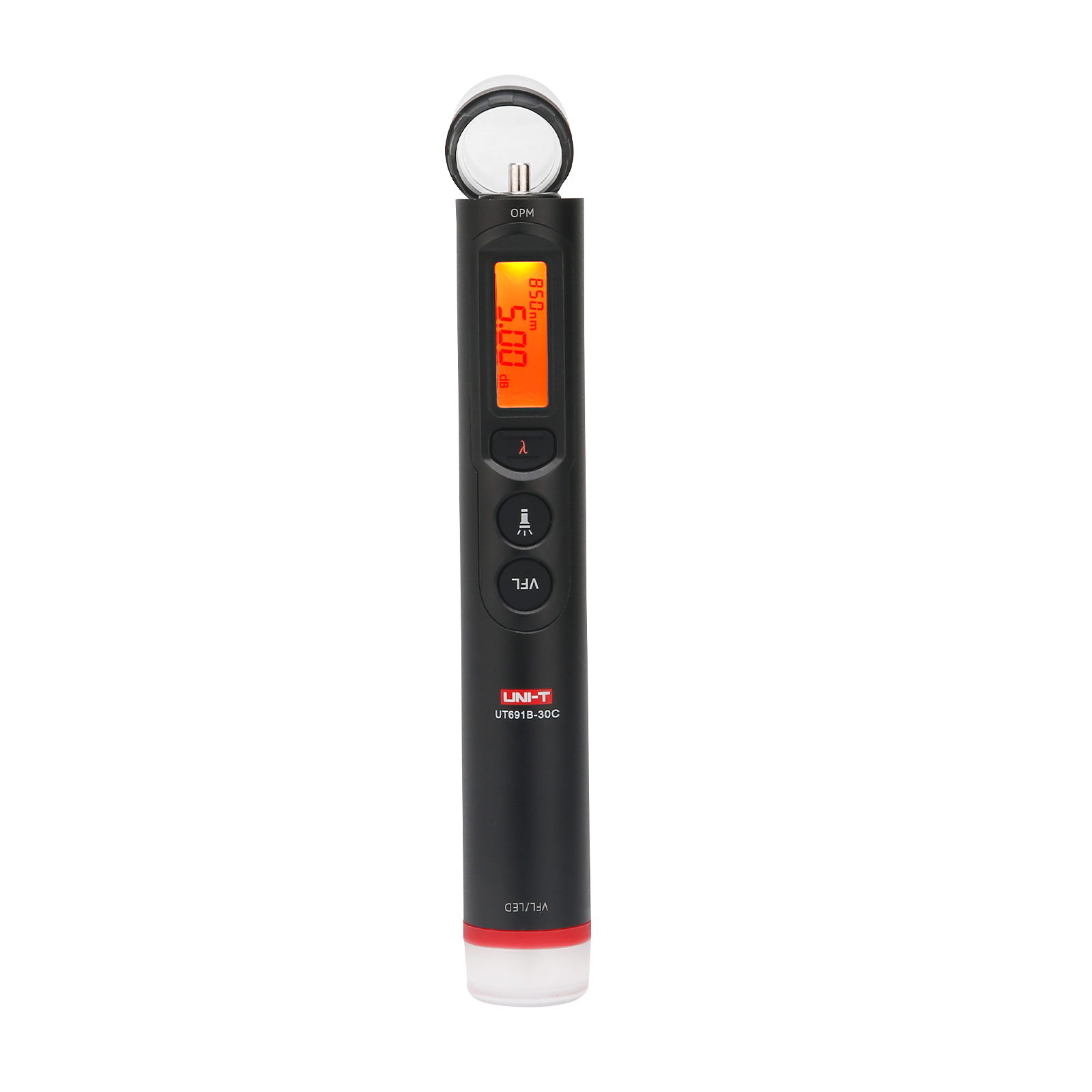

UT691B-30C光纤工程笔

UT691B-30C光纤工程笔集光功率计和红光笔为一体的产品，红光笔的尺寸内嵌光功率计和手电简。其外壳采用金属材质，确保了使用的坚固耐用。同时还具备2.5mm通用接口连接器，使得连接更为便捷。既能定位故障点，还能测量光纤中的光功率值，是光通信工程人员的高效“现场助手”
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT691B-30C产品主要特点

UT691B-30C
  • 30mW红光光源 ，发光稳定、光源强劲,快速检测光纤断裂、弯曲、连接器污染等故障点,通过红光透射可视化定位故障位置
  • 支持单模/多模光纤，兼容主流光纤类型
  • 双工作模式灵活切换:连续模式：稳定红光输出，用于常规通光测试。
  •                  脉冲模式：闪烁红光，增强远距离识别度并节省电量。
  • 一键切换10大波长(850nm/980nm/1270nm/1300nm/1310nm/1490nm/1550nm/1577nm/1625nm/1650nm)
  • 支持C型(-50~+30dBm)光功率测量范围选型，适用于不同应用场景需求
  • 2.5mm通用接口，适用于多种接口光纤 l外壳采用金属材质，经久耐用
  • 自带LED照明，便于在黑暗环境下查线施工，让工作更便利
  • 内置1800mAh充电锂电池，使用Type-C接口充电



型号
产品名称
功能
输出功率
输出波长
工作模式
接口
电源供电方式
其它
操作
UT691-20
红光激光笔
光纤故障检测功能
≥20mW
650nm±20nm
/
/
3.7V 1050mA 聚合物锂电池
/
加入对比
UT691-10
红光激光笔
光纤故障检测功能
≥10mW
650nm±20nm
/
/
3.7V 1050mA 聚合物锂电池
/
加入对比
UT691-01
红光激光笔
光纤故障检测功能
＜1mW
650nm±20nm
/
/
3.7V 1050mA 聚合物锂电池
/
加入对比
UT691A-30
红光笔
快速检测光纤断裂、弯曲、连接器污染等故障点
≥30mW
650±20nm
长亮/闪烁
2.5mm通用接口
2节5号电池供电
/
加入对比
UT691A-20
红光笔
快速检测光纤断裂、弯曲、连接器污染等故障点
≥20mW
650±20nm
长亮/闪烁
2.5mm通用接口
2节5号电池供电
/
加入对比
UT691A-10
红光笔
快速检测光纤断裂、弯曲、连接器污染等故障点
≥10mW
650±20nm
长亮/闪烁
2.5mm通用接口
2节5号电池供电
/
加入对比
UT691B-30T
光纤工程笔
快速检测光纤断裂、弯曲、连接器污染等故障点&用于评估光纤链路的光信号强度，检测光衰情况
≥30mW
650±20nm
长亮/闪烁
2.5mm通用接口
1800mAh锂电池
光功率测量范围：-70~+10dBm
加入对比
UT691B-30C
光纤工程笔
快速检测光纤断裂、弯曲、连接器污染等故障点&用于评估光纤链路的光信号强度，检测光衰情况
≥30mW
650±20nm
长亮/闪烁
2.5mm通用接口
1800mAh锂电池
光功率测量范围：-30~+50dBm
加入对比
开始对比

型号

UT691B-30C

UT691B-30T

功率测量范围

 C型(-50~+30dBm)

T型(-70~+10dBm)

响应波长

700~1700nm

校准波长

850nm/980nm/1270nm/1300nm/1310nm/1490nm/1550nm/1577nm/1625nm/1650nm

功率计探测器类型

InGaAs

功率计接口

2.5mm通用接口

精确度*

±0.4dB(1310nm/1490nm/1550nm/1625nm)

±1dB(850nm/1300nm/980nm/1270nm/1577nm/1650nm)

±0.2dB(1550nm)   ±0.3dB(1310nm/1490nm/1625nm)

±1dB(850nm/1300nm/980nm/1270nm/1577nm/1650nm)

分辨率

0.01dBm

波长记忆功能

√

LED手电筒

√

背光

√

红光源接口

2.5mm通用接口

红光源输出功率

30mW

红光波长

650nm±20nm

红光模式

CW/2±1Hz闪烁

充电接口

Type-C 接口

电源

1800mAh内置锂电池

工作环境

0~50℃@使用；0~45℃@充电。<90% 不结露

存储环境

-20~45℃

产品重量

约125g

产品尺寸

170mm x 25 mm x 25 mm
