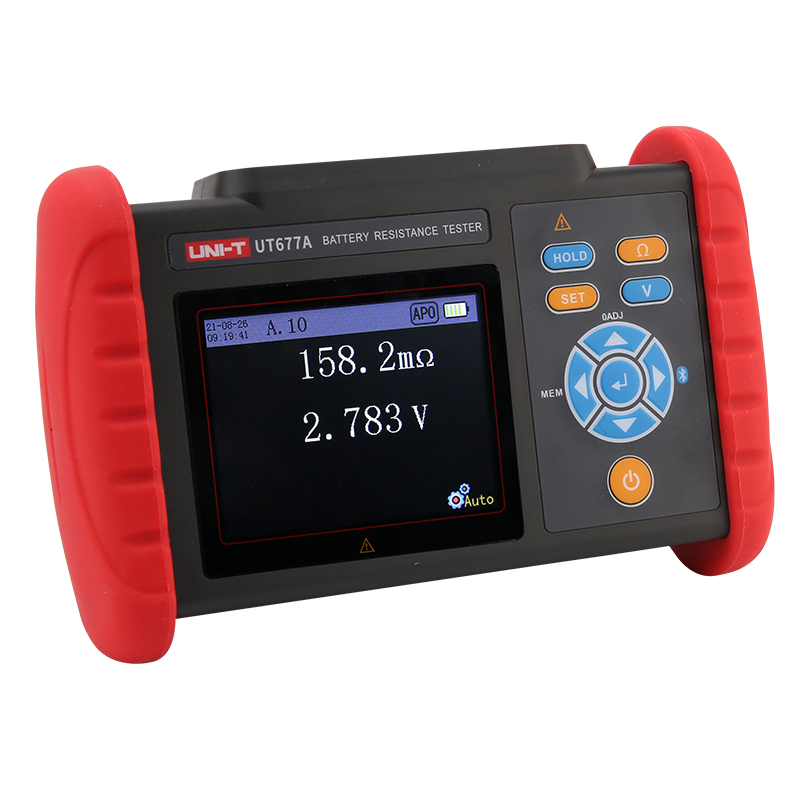

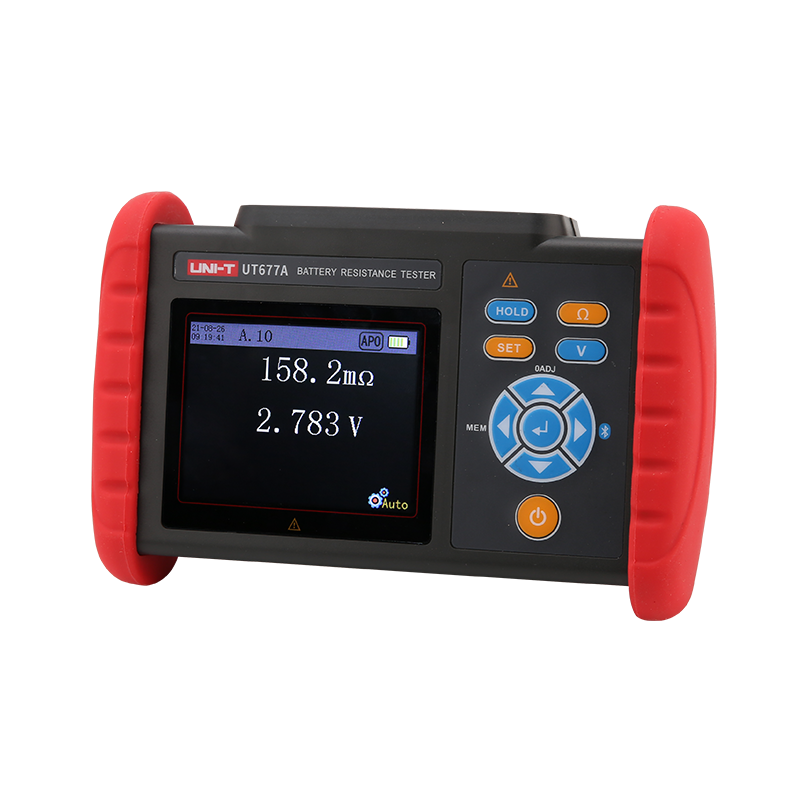

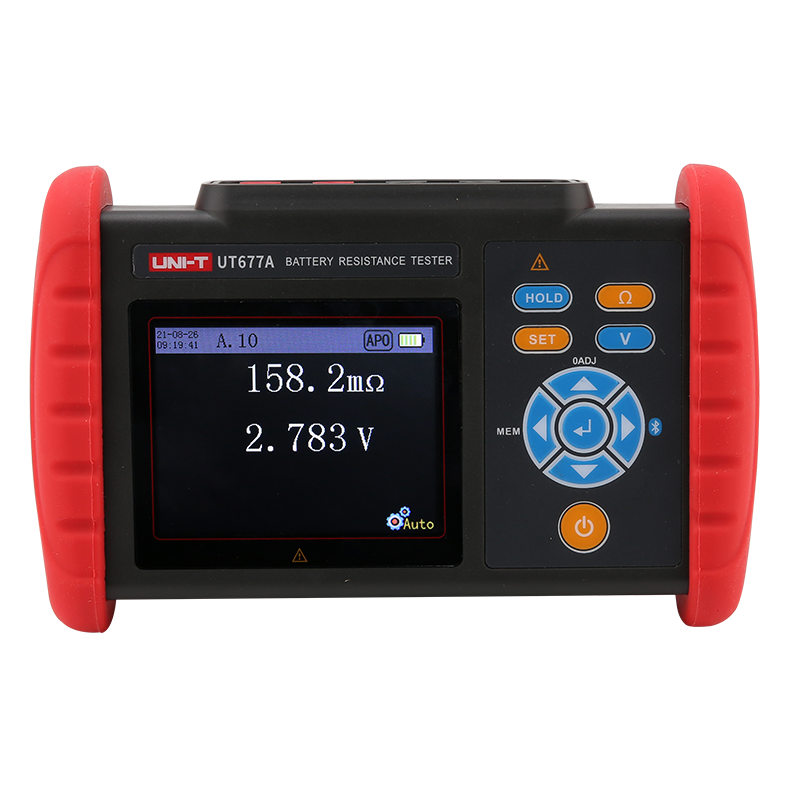

UT677A电池内阻测试仪

通用型充电电池内阻测试仪 简称电池内阻测试仪，是用于测量铅蓄电池、锂电池等充电电池的内阻、电压与温度，以判断电池健康状态的测量仪器，同时可以作为测量电解电容ESR参数的仪表。UT677A使用交流4端子测试法测量电池内阻，可不受测试线、端子与电池电极之间接触电阻影响测量正确的测量值。同时还具有数据存储、数据查阅、报警、自动关机等功能。整机高档美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。是电池生产、电池安装、设备生产、设备维修等场景必不可少的仪器。 通用型充电电池内阻测试仪由微处理器控制，内部16位ADC可准确检测电池内阻、电压与温度。其特点在不停止UPS系统的状态下进行测量，使用交流低电阻测量和降噪技术，不需要停止被测设备的正常工作，在运转状态下进行测量，极大的缩短了测试时间。同时带有数据存储、柱状图显示、数据上传电脑、手机平板等智能设备蓝牙连接进行无线测量、查阅数据等功能。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT677A产品主要特点

UT677A
  • 内阻测量：0.000mΩ~3.100 Ω
  • 电压测量：0.000V~±71.00V
  • 温度测量：-10.0℃~60.0℃（接触式测温）
  • 测量结果阈值判定功能
  • 5000条数据存储（手动/自动）
  • PC软件—读取实时测量值、读取历史测量记录
  • 手机蓝牙APP（安卓）—实现无线测量与数据浏览
  • 可充电锂电池
型号
产品名称
内阻量程
电压量程
电脑软件
手机APP
测试配件
其它
操作
UT677A
电池内阻测试仪
0.000mΩ~3.100 Ω
0.000V~±71.00V
有
有
UT-L117测试线；UT-L102皇冠头二级测试线
具有USB接口，存储数据可以上传电脑，保存打印
加入对比
UT675A
打印款汽车蓄电池测试仪
/
7~16V DC
/
/
/
USB数据传输
加入对比
UT673A
普通款汽车蓄电池测试仪
/
7~16V DC
/
/
/
/
加入对比
UT677A+
电池内阻测试仪
0.000mΩ~3.000 Ω
0.000V~±70.0V （2档量程构成）
有
有
UT-L95夹子测试线
能回避噪音频率，自动变频范围920Hz~1080Hz
加入对比
UT677C
电池内阻测试仪
0.000mΩ~3.000 Ω
0.000V~±120.0V
有
有
UT-L95夹子测试线、UT-102皇冠测试线
/
加入对比
UT3550
手持式电池内阻测试仪
0.001mΩ~30.00Ω
0.0001V～100.000V
有
/
UT-L86夹子测试线、UT-102皇冠测试线
/
加入对比
开始对比
功    能 电池内阻测量，电池电压测量，温度测量
精度保证温度湿度 23℃±5℃，75%rh以下
电    源 DC 3.7V锂电池
电阻分辨率 1 u Ω
电压分辨率 1 mV
温度分辨率 0.1℃
测量范围 内阻测量：0.000mΩ~3.100 Ω （4档量程构成）
电压测量：0.000V~±71.00V （2档量程构成）
温度测量：-10.0℃~60.0℃（单量程构成）
最大输入电压 DC 70V（+测量端子与-测量端子之间）、不可输入交流
测量方式 内阻测量：1KHz交流4端子测试法、开路端子电压3V max
测量电流：2.0mA~200mA（不同量程档位不同测量电流）
温度测量：NTC温度传感器（26℃时为10KΩ）
A/D转换方式：逐次逼近型
显示更新频率：5次/每秒
响应时间 200ms
测量时间 约2秒
LCD尺寸 70.1mm×52.6mm / 3.5英寸（320*240分辨率16位真彩屏）
仪表尺寸 长宽高：190mm×121mm×51mm
USB接口 具有USB接口，存储数据可以上传电脑，保存打印
蓝牙连接 有
保持和存储功能 有手动保持与存储、自动保持与存储
测量判定功能 可预设定PASS、WARNING、FAIL判定阈值
电池电压 电池电量5格显示，电池电压低时提醒及时充电
自动关机 开机无操作，约15分钟后自动关机（可在设置中关闭）
功    耗 300mA MIN / 500mA MAX
质    量 仪表：480g (含电池)
工作温湿度 -10℃～40℃；80%RH以下
存放温湿度 -20℃～60℃；70%RH以下
绝缘电阻 20MΩ以上(电路与外壳之间500V)
耐    压 AC 3700V/RMS(电路与外壳之间)
外部磁场 ＜40A/m
外部电场 ＜1V/m
适合安规 IEC 61010
