UT285C电能质量分析仪解决充电站三相用电各类难题
随着新能源汽车产业高速发展，充电站规模化投运持续加速。充电桩整流逆变设备的大量接入，易导致低压柜三相电出现谐波畸变、电压波动、三相不平衡、功率因数偏低等系列电能质量问题。这些隐患不仅会加剧配电设备损耗、缩短使用寿命，还容易引发线路过热、频繁跳闸及计量失准等故障，直接威胁充电站的安全稳定运行。
在此背景下，开展专业、全面的电能质量检测与数据分析，已成为充电站精细化运维管理的核心刚需，也是保障充电基础设施持续高效运转的关键环节。

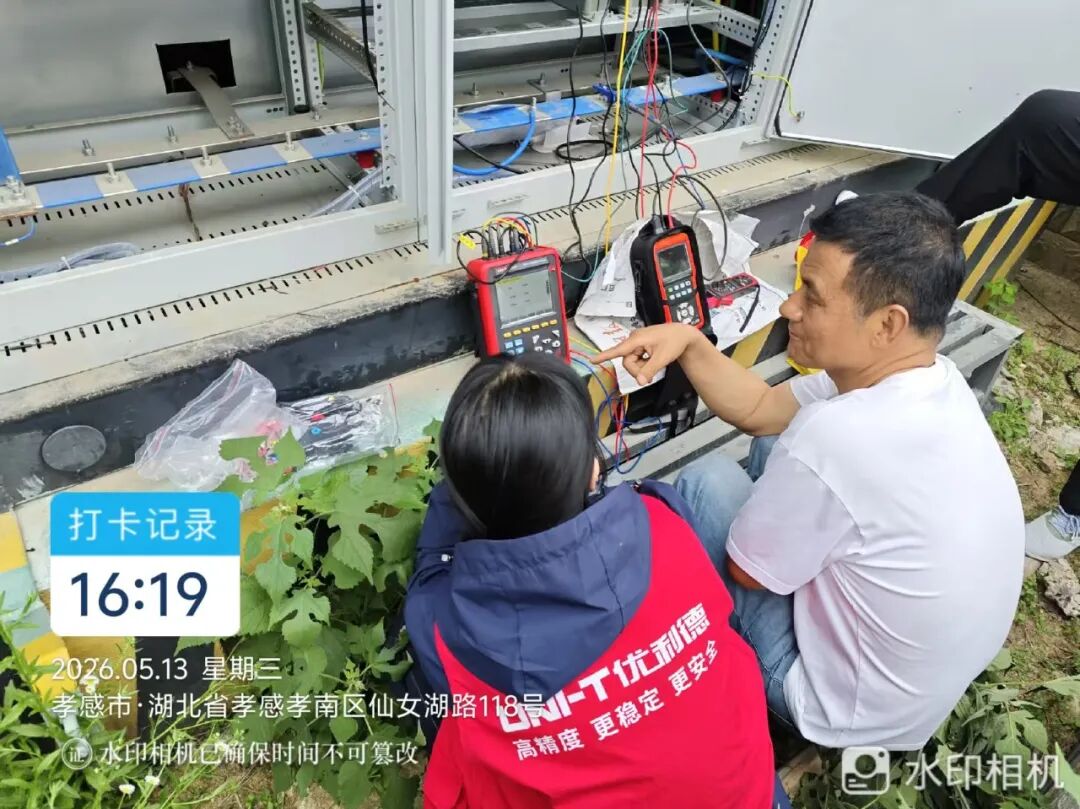

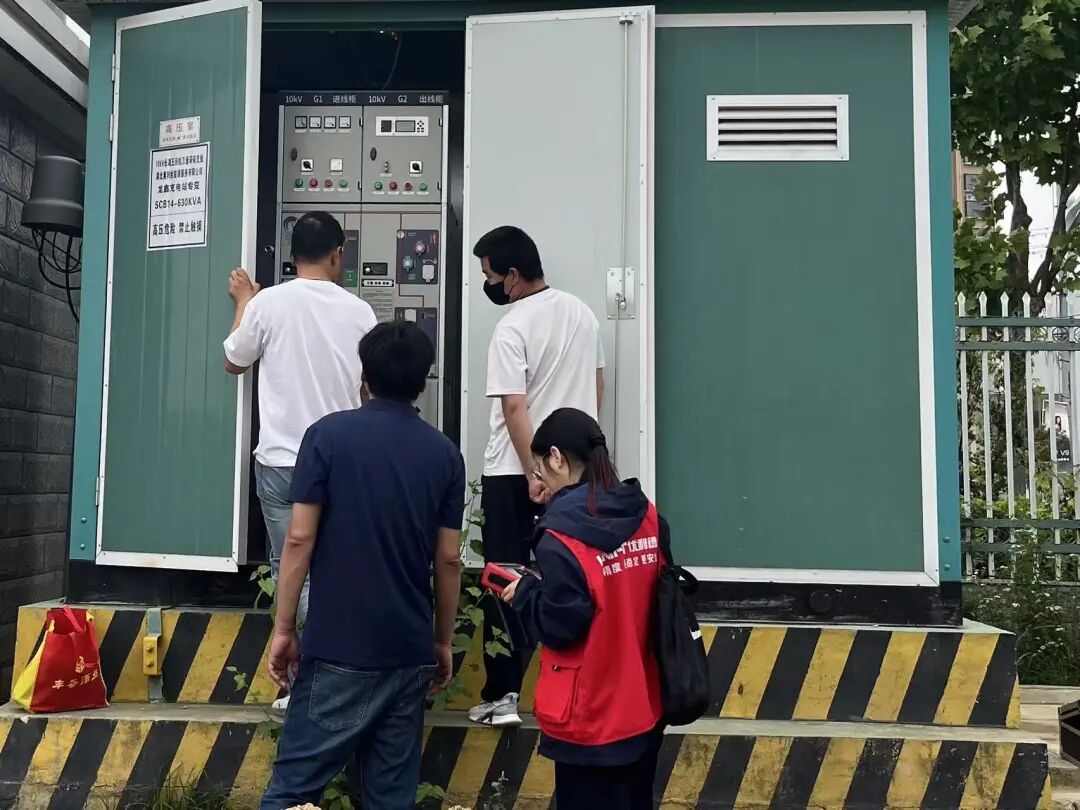

近日，优利德测试仪表团队深入湖北某充电站，针对其低压进线柜的电能质量状况开展专项检测。结合充电站的实际运营场景与运维需求，客户对检测工具提出了明确要求，具体包括三大核心方向：
✅宽量程适配：可选配6000A、1000A、100A、10A四种量程的电流钳，能灵活应对充电站不同回路、不同负载强度下的电流测试需求。
✅多参数覆盖：测试参数需涵盖电压/电流有效值、总谐波畸变率、波峰因数、三相不平衡度、频率、有功/无功/视在功率、功率因数等，同时能精准测量电压/电流50次谐波。
✅长期监测与报告生成：设备需具备长期挂机监测能力，可持续追踪功率、电能、谐波等关键参数的变化趋势；同时支持将测试结果导出为规范的数据报告，为后续的运维分析与系统优化提供可靠的数据支撑。

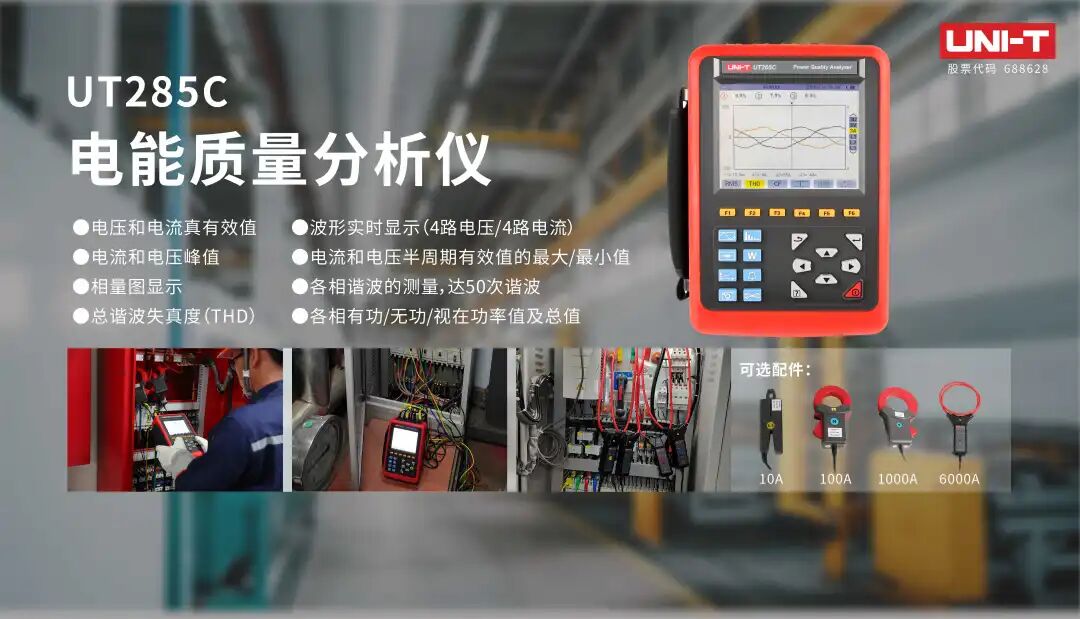

针对客户提出的宽量程、全参数、可溯源等核心诉求，优利德测试仪表团队推荐并部署了UT285C电能质量分析仪。作为专业级检测设备，UT285C具备高精度谐波测试、三相电参量同步采集、电能计量统计及电能质量事件记录等核心功能，可全面适配充电站低压进/出线柜、充电桩回路等多场景测试需求。其核心优势具体体现在以下几方面：
支持单相、三相三线、三相四线/五线等多种接线方式，支持4路电压+4路电流同步测量，全面适配三相四线(含中性线)系统，一台设备即可满足进线柜、出线柜、充电桩回路等各类现场工况检测，具有很强的场景适配性。
不仅可测2-50次谐波、THD、三相不平衡度，还能完整统计功率、电能、功率因数等核心参数，兼顾能效评估与损耗分析。
内置电压波动、电压骤升骤降、短时供电中断等异常事件自动记录功能，集成变压器K因数计算功能，可精准捕捉充电站动态负荷波动引发的各类电网异常隐患，快速定位配电系统运行隐患。
支持通过USB接口与配套PC软件一键导出Excel报表，减轻运维人员的数据整理工作量，大幅提升现场检测与报告出具效率。

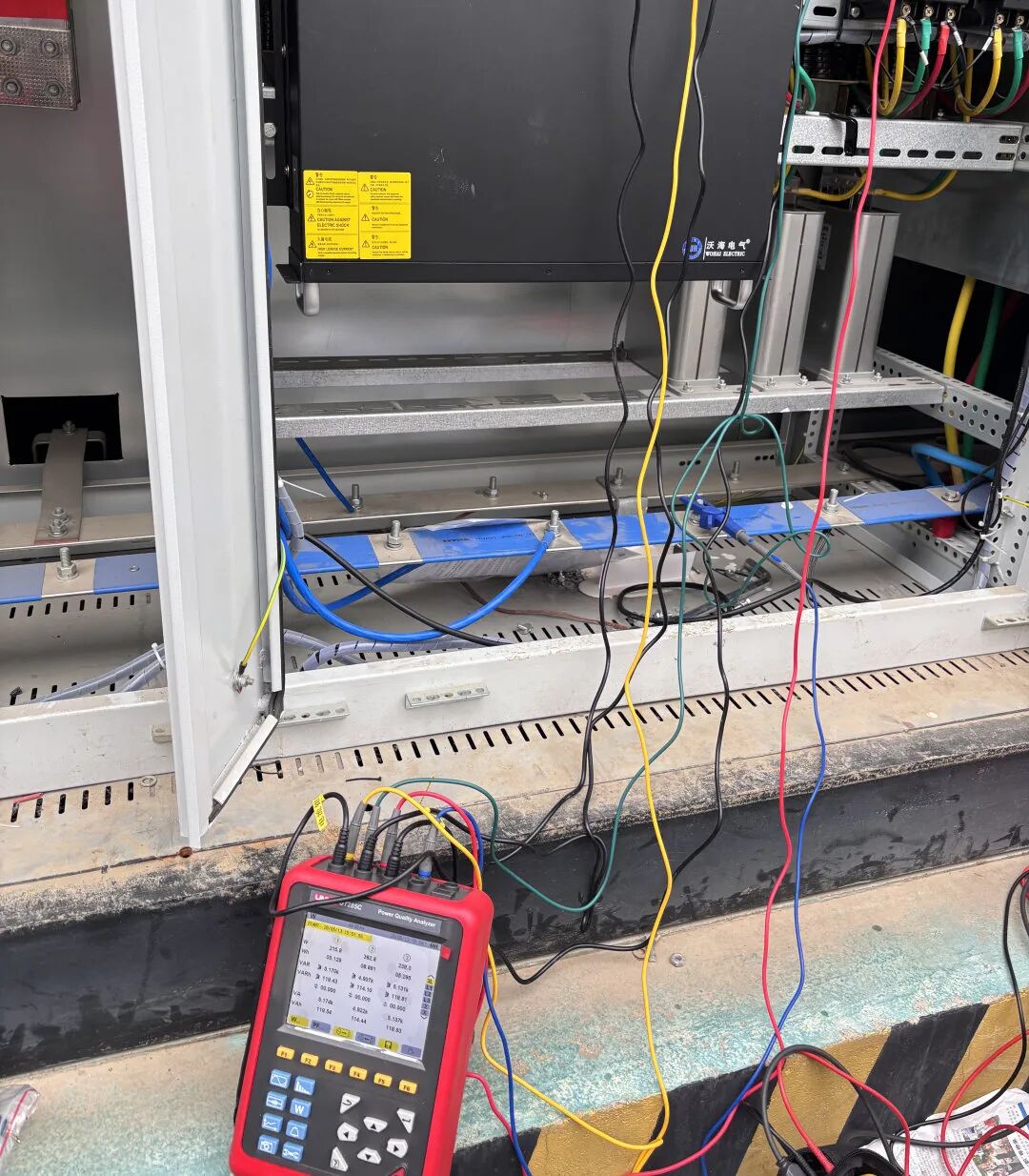

基于UT285C的核心优势，技术团队在该充电站低压进线柜的现场测试中，开展了多维度、全工况的精准检测，确保覆盖电能质量的关键核心环节：

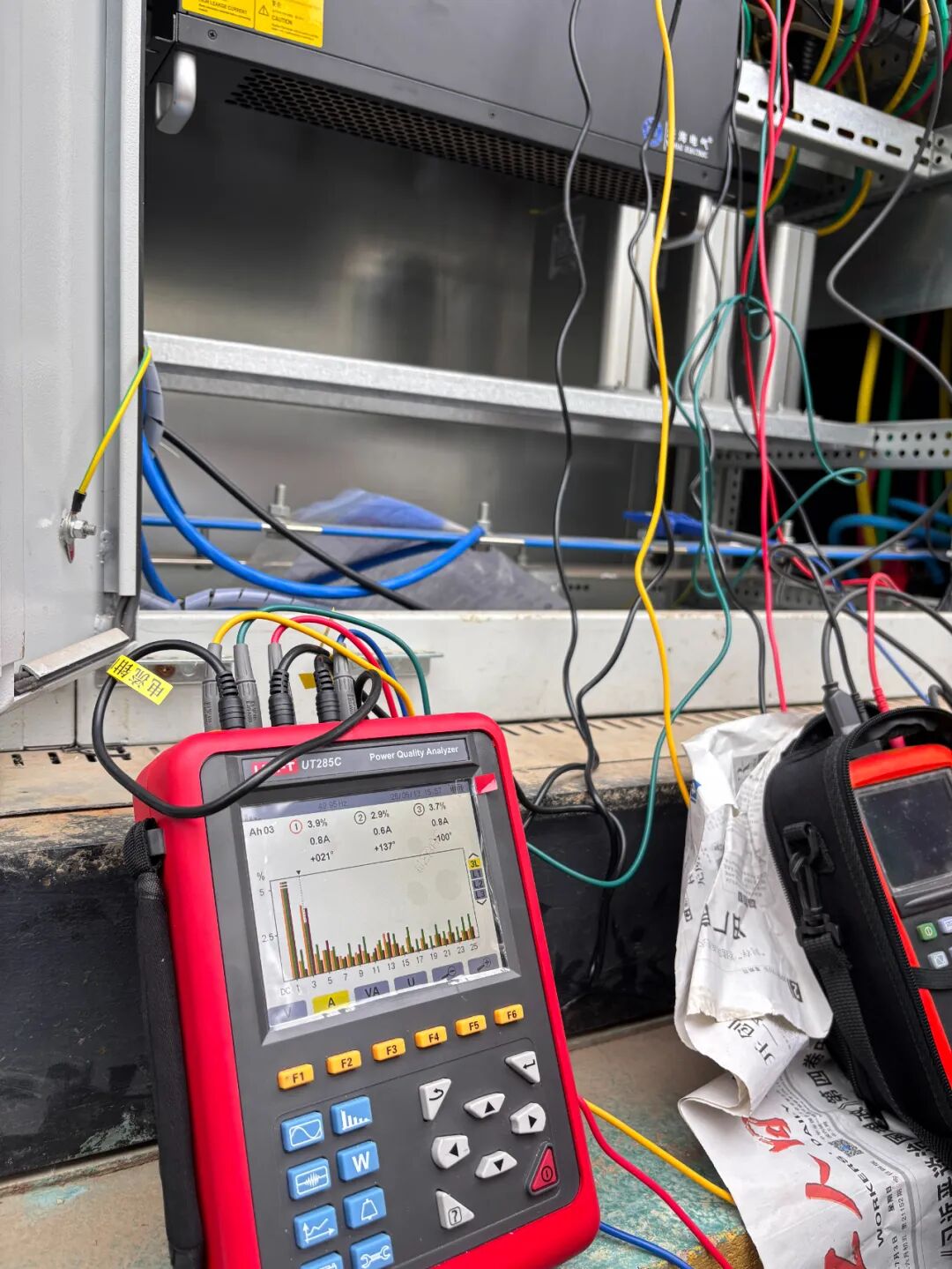

✅电流谐波检测：在进线柜满载、半载及空载等多种工况下，精准测量各相线上的谐波次数、相对基波的谐波含有率、谐波有效电流及相移等数值，对照标准限值判断谐波污染程度，排查整流设备谐波干扰问题。

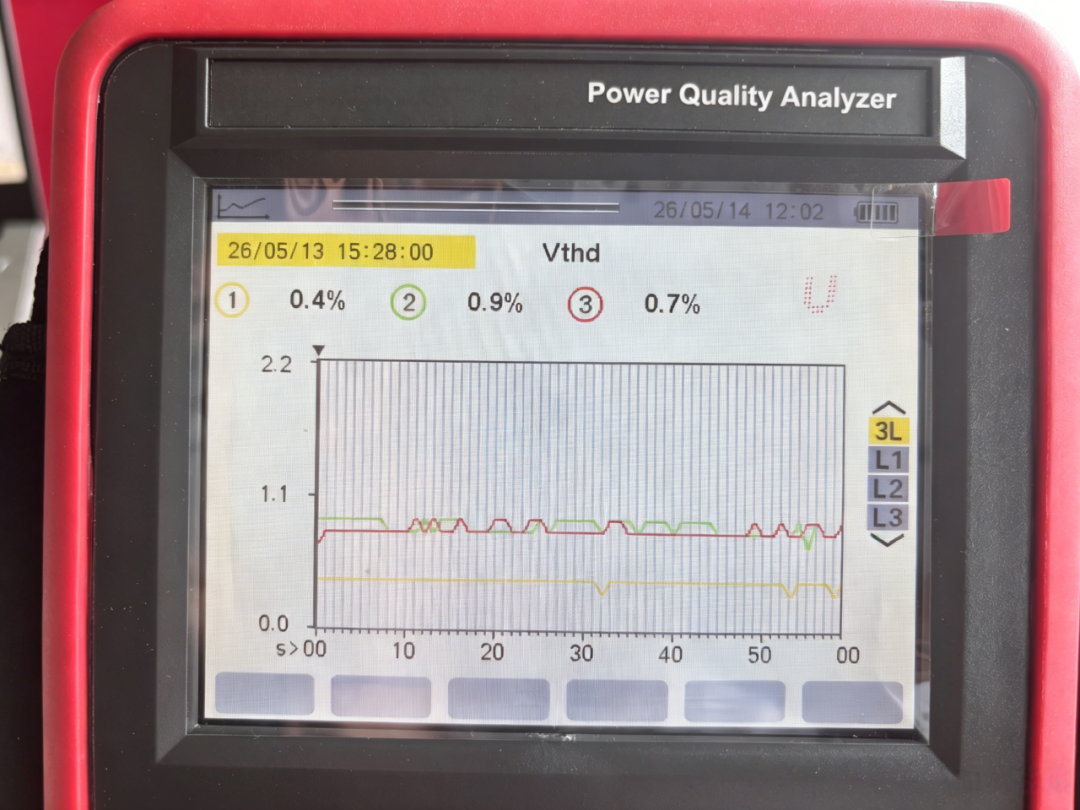

✅电压谐波检测：测量进线柜输出电压的谐波畸变情况，包括2～50次各次谐波电压含有率，总谐波畸变率及各次谐波电压幅值。一般要求电压总谐波畸变率(THD)≤5%，具体限值可能因应用场景或标准不同而有所差异。

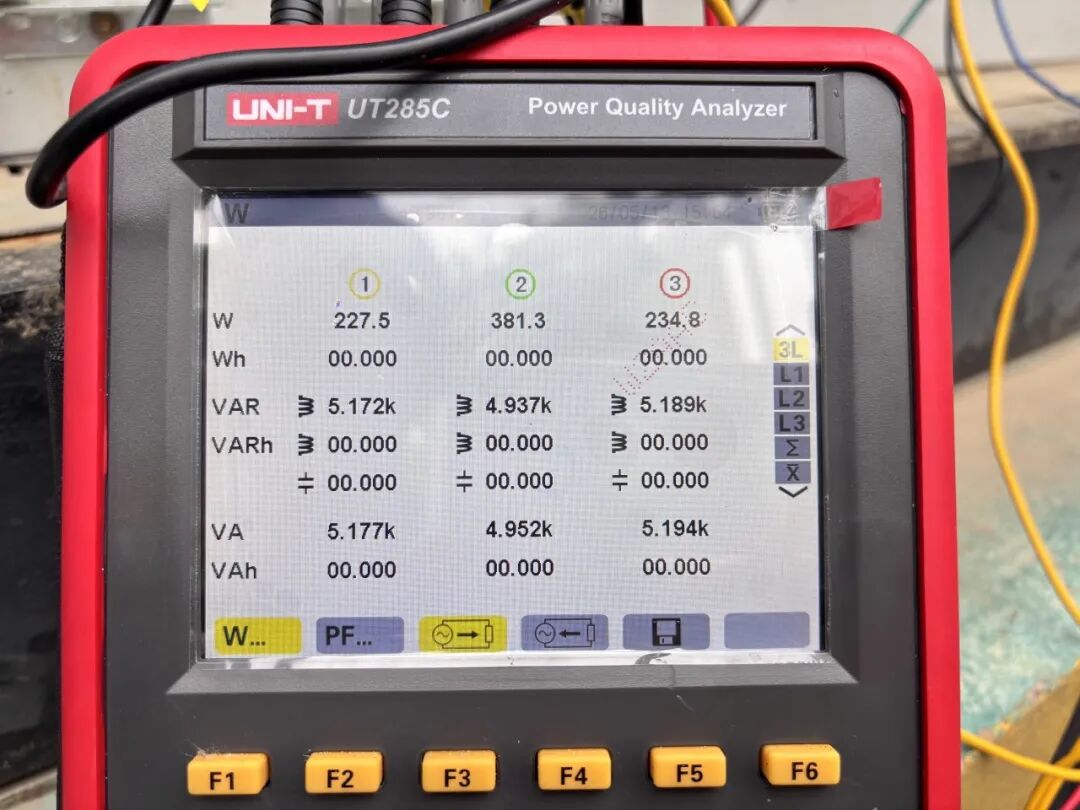

✅有功功率与功率因数测试：采用三相四线制接线方式，挂机监测三相有功功率、无功功率(感性/容性)及位移功率因数，检查有功功率读数是否与负载实际情况相符，位移功率因数是否在合理范围(一般为0.8-1.0)，评估电能利用效率。
✅电能计量验证：测量有功电能、无功电能、视在电能，验证电能表的脉冲输出或数字输出是否与实际用电量一致，排查倍率设置错误带来的计量偏差。
通过UT285C的精准“体检”，客户不仅全面掌握了该充电站低压系统的电能质量水平，更为后续的谐波治理、节能降耗及配电系统安全升级提供了科学、量化的决策依据。未来，优利德将持续深耕电能质量检测领域，以专业设备与解决方案，助力新能源充电基础设施高质量运维，为新能源产业发展保驾护航。
