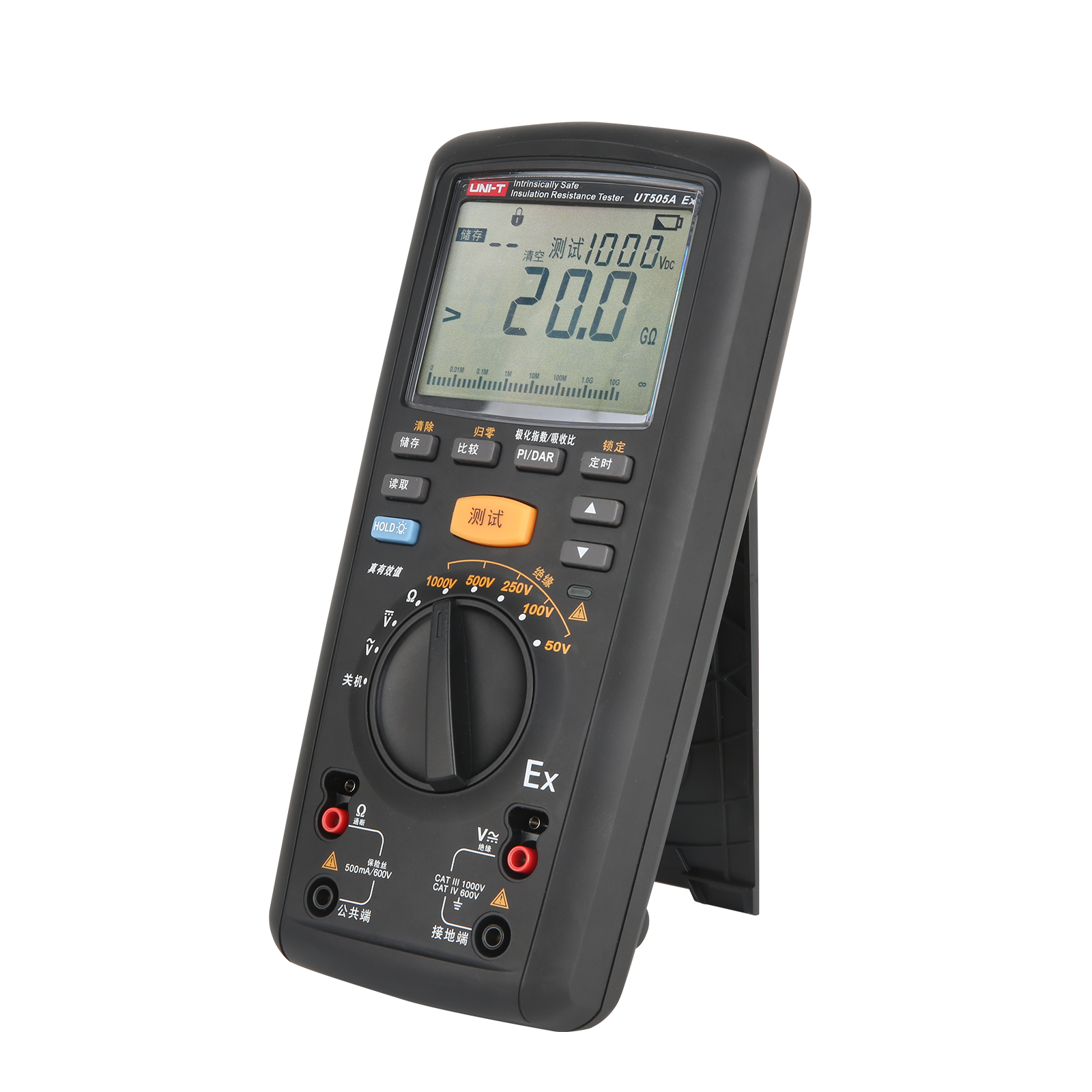

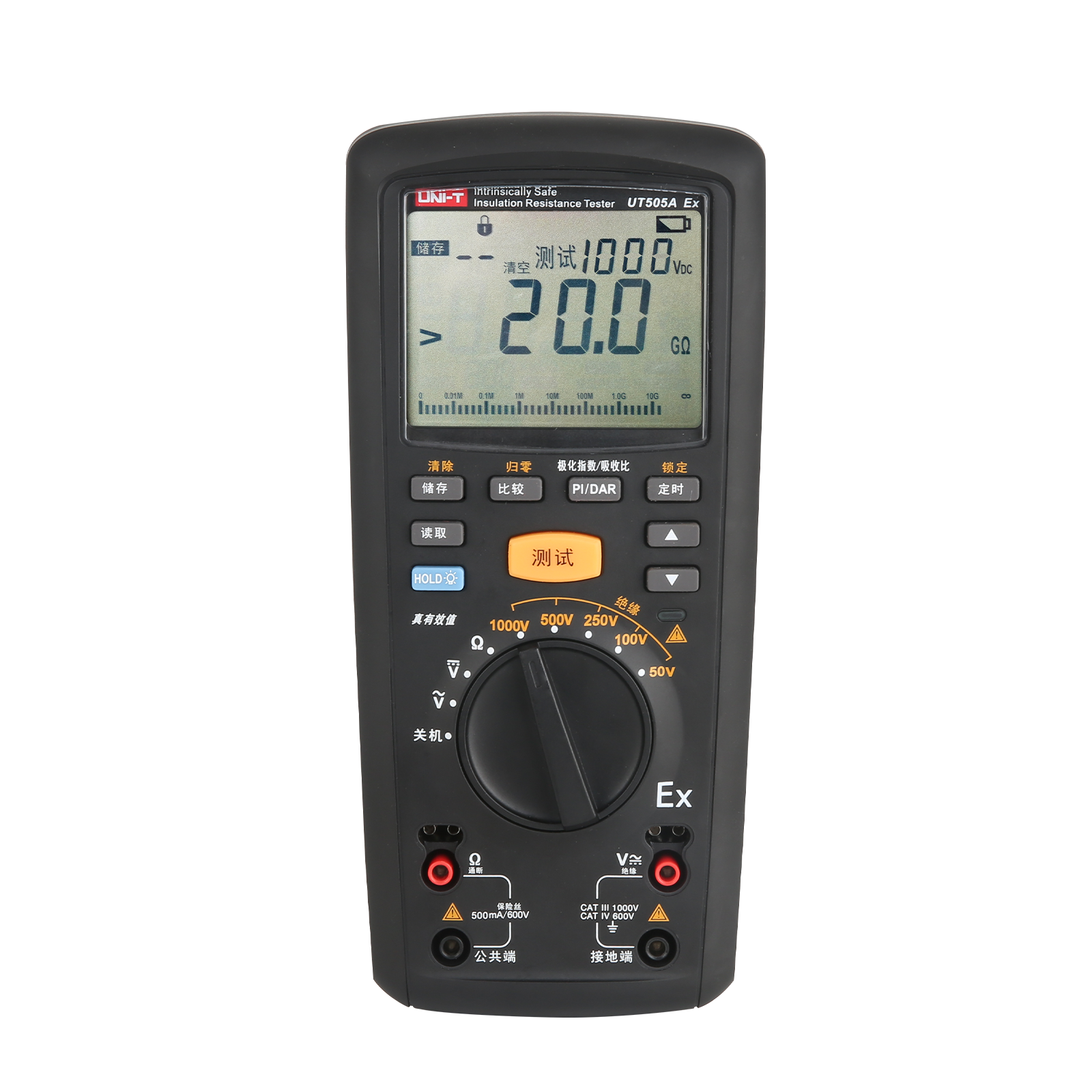

UT505A Ex防爆型绝缘电阻测试仪

UT505A Ex是一款防爆型的绝缘电阻测试仪，是一台数字绝缘测试仪表，整机采用全新设计以及大规模集成电路和数字电路相组合，完成绝缘电阻、直流电压，交流电压等参数测量；功能更全，准确度更高，性能更稳定，操作更方便可靠。适用于测量变压器、电机、电缆、开关、电器等各种电气设备及绝缘材料的绝缘电阻，对各种电气设备进行维修保养、试验及检定，适用于在IIC类的0区危险场所安全使用。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT505A Ex产品主要特点

UT505A Ex
n防爆标志 Ex ia IIC T4 Ga

n最大1000V输出电压，短路电流＜2mA；

n绝缘电阻测量：20.0GΩ；

n低电阻测量：20.00KΩ；

n交直流电压测量600V;

n具有PI极化/DAR绝缘吸收比指数测量，自动计算电阻比率；

nCOMP比较功能，绝缘电阻测量设定通过/失败比较值；

n具有启动锁定/定时测量功能；

n自动释放电压功能，提高用户操作安全性；

n步进功能:每个功能档位50%~120%的步进绝缘输出电压；

n具有数据保持以及99组储存/调用功能；

n支持遥控表笔测量，可单手操作；



型号
产品名称
防爆等级
绝缘电阻
低电阻
交直流电压
数据存储
CAT等级
电源
其他
操作
UT505A Ex
防爆型绝缘电阻测试仪
Ex ia IIC T4 Ga
20.0GΩ
20.00KΩ
交直流电压测量600V
99组
CAT III 1000V | CAT IV 600V
1.5V AA*6PCS
可连接手机APP
加入对比
开始对比
功能 量程 分辨力 准确度 输入保护
输出电压 50V步进10% 50%~120% 0%~+10% 250v
100V步进10% 50%~120%
250V步进10% 50%~120%
500V步进10% 50%~120%
1000V步进10% 50%~120%
标称电流 1mA：50V 负载电阻50KΩ 0%~+10% 250v
1mA：100V 负载电阻100KΩ
1mA：250V 负载电阻250KΩ
1mA：500V 负载电阻500KΩ
1mA：1000V 负载电阻1MΩ
短路电流 小于2mA：高压输出端LINE与EARTH端短路
绝缘电阻测量 输出50V 0.01M~19.99M 20.0M~50.0M 0.01MΩ 0.01MΩ至50.0MΩ：3%+5 25V
0.1MΩ
输出100V 0.01M~19.99M 20.0M~100.0M 1MΩ 0.01MΩ至100.0MΩ：3%+5
0.01GΩ
输出250V 0.01M~19.99M 20.0M~200.0M 0.01MΩ 0.01MΩ至200.0MΩ：1.5%+5
0.1MΩ
输出500V 0.01M~19.99M 20.0M~199.9M 200M~500M 0.01MΩ 0.01MΩ至500MΩ：1.5%+5
0.1MΩ
1MΩ
输出1000V 0.01M~19.99M 20.0M~199.9M 200M~2000M 2.0GΩ~20.0GΩ 0.01MΩ 0.01MΩ至200.0MΩ：1.5%+5 200MΩ至2000MΩ：1.5%+5 2.0GΩ至10.0GΩ：10%+3 10.0GΩ至20.0GΩ：20%+10
1MΩ
0.1GΩ
低电阻测量 20.00KΩ 0.01Ω ±1.5%+3 2V AC/DC
电压测量 600.0V AC 0.1V ±（2%+3） 600V AC
600.0V DC 0.1V ±（2%+3） 600V DC
一般规格 说明
显 示 液晶显示, 显示最大读数为5999
低电池警告 √
超限指示 √
自动量程功能 √
自动释放电压功能 √
背光功能 √
红色警示灯 √
单位显示 具有功能、电量单位符号显示
工作条件 0℃～ 40℃/相对湿度85%或更少些
存储条件 -20℃～ 60℃/相对湿度90%或更少些
外形尺寸 长宽高：225mm X 103mm X 59mm
电流消耗 约500mA
安规等级 严格遵循IEC61010安全标准进行设计和生产，符合 并过电压标准（CAT Ⅲ 600V）和污染 等级Ⅱ的安全标准
IP等级 IP40
电池 1.5V AA*6PCS
重量 0.7kg（带电池）
UT505A Ex 防爆绝缘电阻测试仪
