UT568C Ex 防爆声学成像仪

UT568系列 是一款手持式的超声波成像仪，利用麦克风阵列技术波束形成技术获取声源分布数据，并配合高清摄像头实时采集视频画面，通过将声源分布数据同视频图像进行声像融合，把变化的声源动态的呈现在显示屏上。便携轻巧，操作简单，能够快速上手作业，仅需要调节测试频率范围、测试动态范围等参数即可满足绝大多数测试需求；支持拍照、视频模式；支持扩展大容量数据存储卡，测试数据快速导出及分析。 广泛应用于： 局放检测：发电厂、输电线路、变电站、配电等电力行业。实现电力设备局放检测的可视化定位 ，频段可调，远距非接触，大面积高效筛查。 气体泄漏：燃气、化工、冶金、生产制造等领域。实现检测泄漏可视化，30m测距测量，智能计算泄漏量等级与损失，聚焦功能可减少其他噪声的干扰。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT568C Ex 产品主要特点

UT568C Ex
  • 防爆标志： Ex ic llC T6 Gc

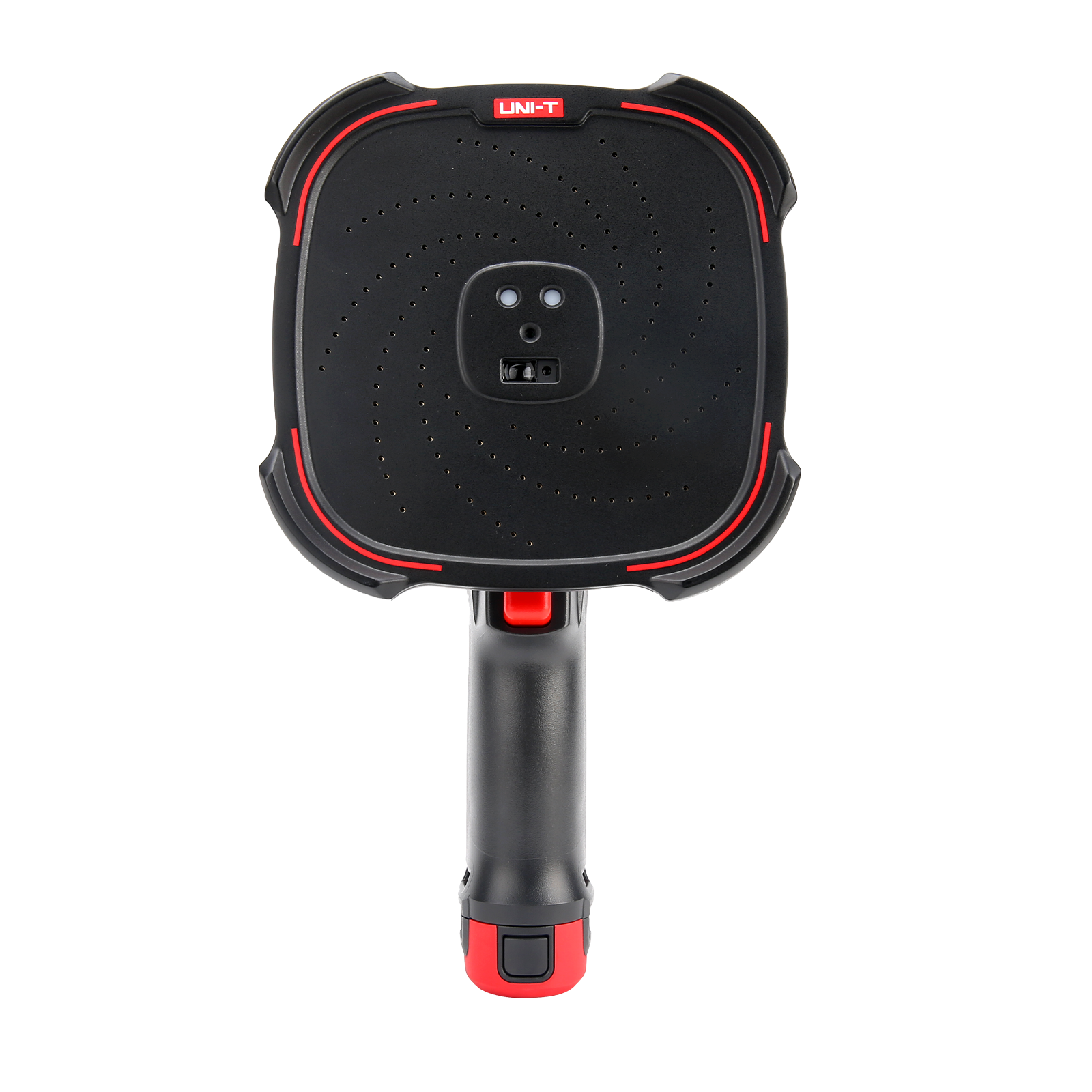

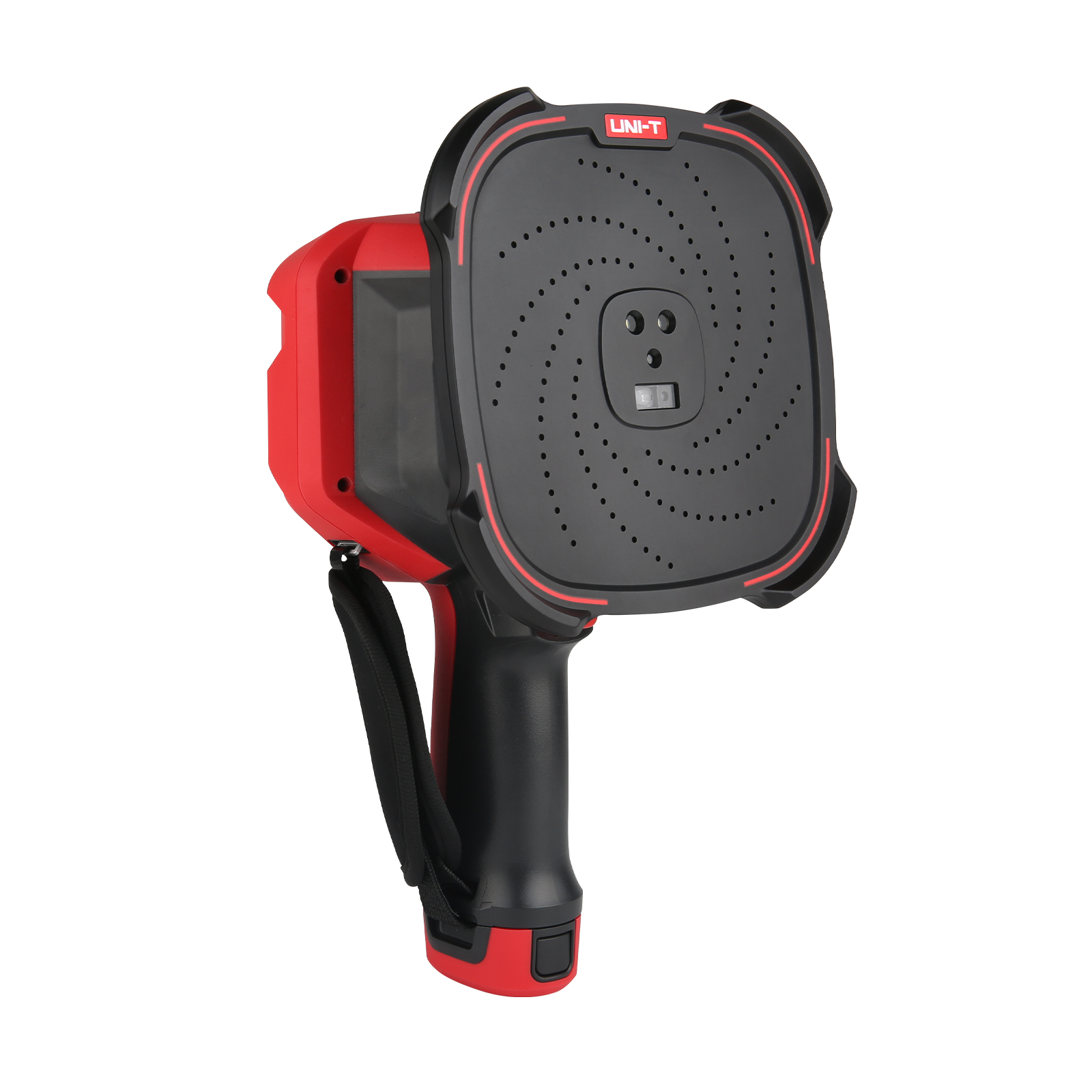

  • 138个螺旋排列高灵敏度数字MEMS麦克风

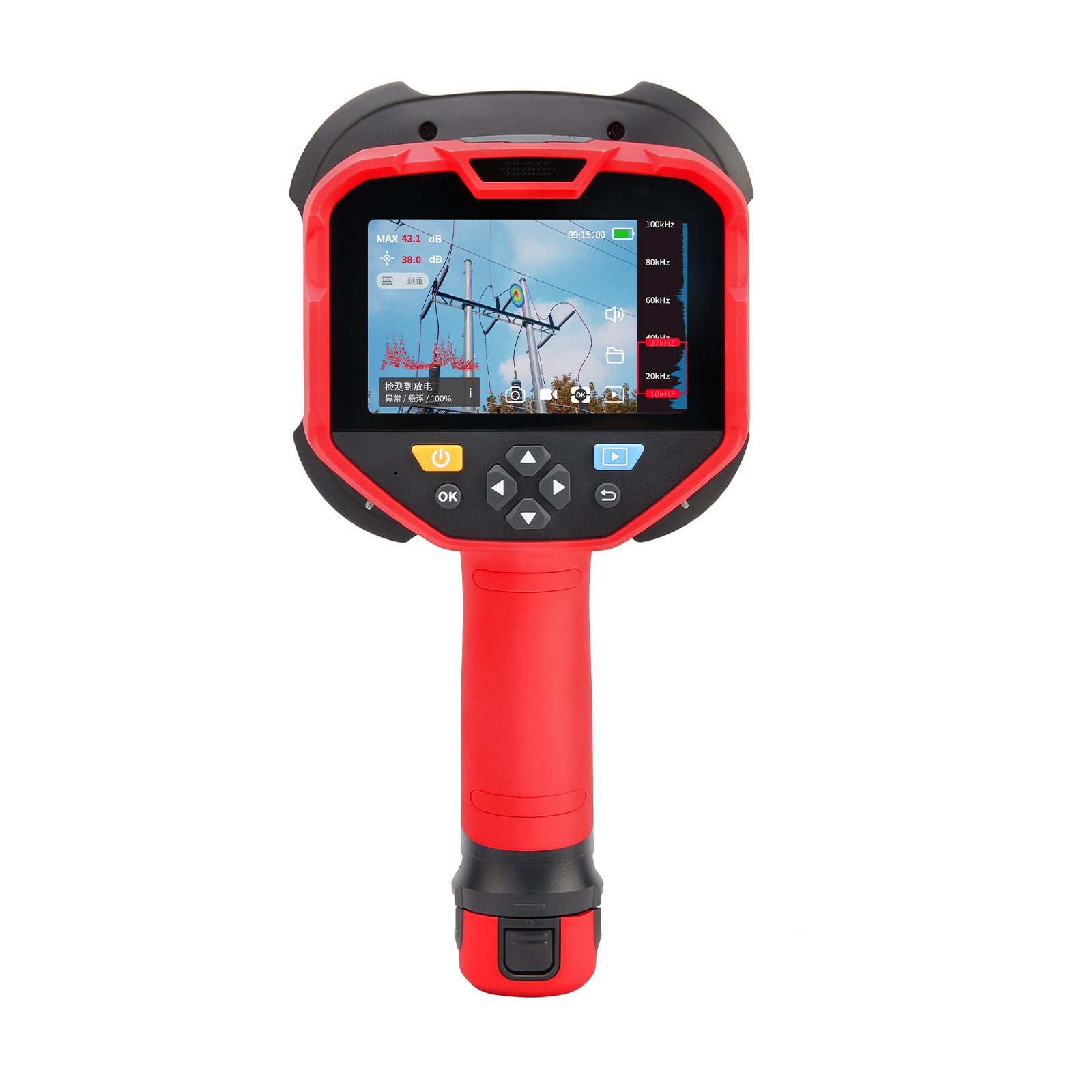

  • 工作模式：局放检测、泄漏检测、异响检测
  • 声音采样率最高200KHz
  • 成像频率范围：2kHz - 100kHz
  • 最小泄漏量检测：0.5m，0.5MPa下最小可检测0.15ml/s的泄漏；1m，0.5MPa下最小可检测0.2ml/s的泄漏
  • 0.3~ 150m定位距离

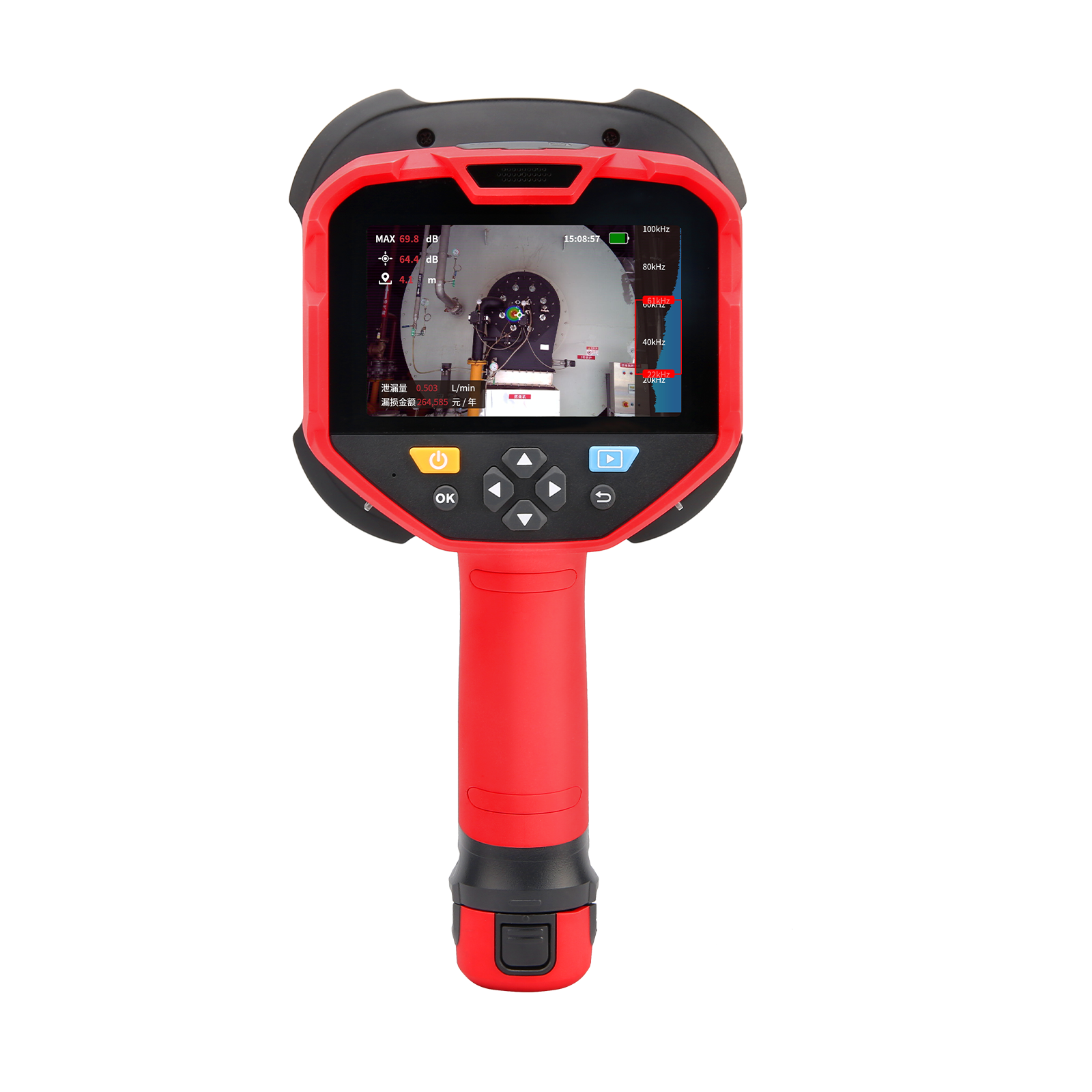

  • 4.3吋，(彩色）电容式触摸屏
  • 拍照/录制视频及查看
  • 文本、语音注释
  • 扩展TF卡128G数据存储容量
  • 支持Wi-Fi、蓝牙
  • 支持PC端软件自动导入导出数据，可查看时域波形、频谱图、PRPD图谱
  • 超听声音：对超声波降频处理并通过耳机进行监听
  • 内置聚焦功能：将声学成像云图面积集中在一个小范围区域内显示,能够减少其他噪声云图的干扰
  • 云图大小动态范围可调节，方便发现更微小泄漏
  • 具备新建/删除/切换测试目标文件夹管理功能
型号
产品名称
麦克风数量
成像频率范围
可见光像素
测温范围
红外分辨率
视场角
帧频
对焦方式
PC软件
其它
操作
UT568F
红外声学成像仪
162个
2kHz - 100kHz
1300万
-20℃~550℃
640×512
20.09°(H)×19.37°(V)×30.56°(D)
30Hz
定焦（摄像头焦距3.4mm）
支持
162个螺旋排列高灵敏度数字麦克风
加入对比
UT568C Ex
防爆声学成像仪
138
2kHz~100kHz
1300万
/
/
60°(H)×40°(V)
25FPS
定焦（摄像头焦距3.4mm）
支持
加入对比
UT568B
声学成像仪
138
2kHz - 100kHz
1300万
/
/
60°(H)×40°(V)
25FPS
定焦（摄像头焦距3.4mm）
支持
138高灵敏度数字MEMS麦克风
加入对比
开始对比



麦克风数量 138
麦克风类型 高灵敏度数字MEMS麦克风
麦克风阵型 螺旋式
阵列面尺寸 约150mm
麦克风灵敏度 -26dBFS@1kHz
成像声压级范围 下限<20dB   SPL 上限>120dB
信噪比 64dB@1kHz
成像频率范围 2kHz   - 100kHz
定位距离 0.3 -   150m
成像帧率 25FPS
显示屏大小 4.3吋，（彩色）电容式触摸屏
摄像头视角 60°(H)x   40°(V)
摄像头像素 1300万
接口 Type-C，TF卡，耳机
温度范围 -20°C   - 50°C
防爆标志 Ex ic   IIC T6 Gc
防摔等级 1米
最小泄漏量 0.5m，0.5MPa下最⼩可检测0.15ml/s的泄漏；1m， 0.5MPa下最⼩可检测0.2ml/s的泄漏
声音采样率 200kHz
镜头焦距 3.4mm
检测放电类型 悬浮、电晕、沿面等放电方式测量
显示模式 单声源，多声源，声场分布
自动增益 信号微弱时自动调高灵敏度，提高微小信号的成像稳定性
阈值调节 过滤背景噪声
拍照/录制视频及查看 支持
无线连接 支持WiFi、蓝牙
通讯接口 支持USB数据传输、输出报告
注释 文本、语音
数据存储格式 .jpg(图片)   .wav(录音) .mp4(视频)
存储容量 TF卡128GB
激光测距 30m
音频输出接口 音频3.5mm
超声听音 对超声波降频处理并通过耳机进行监听
聚焦功能 将声学成像云图面积集中在一个小范围区域内显示，能够减少其他噪声云图的干扰
动态范围调节 动态范围可调节云图大小，可方便发现更微小泄漏
文件管理功能 支持新建/删除/切换测试目标文件夹
报告分析软件 离线PC端软件报告自动生成；支持自动导入导出数据，支持时域波形、频谱图、PRPD图谱查看
语言 中文
重量 1.35kg
尺寸 163×286×140mm
