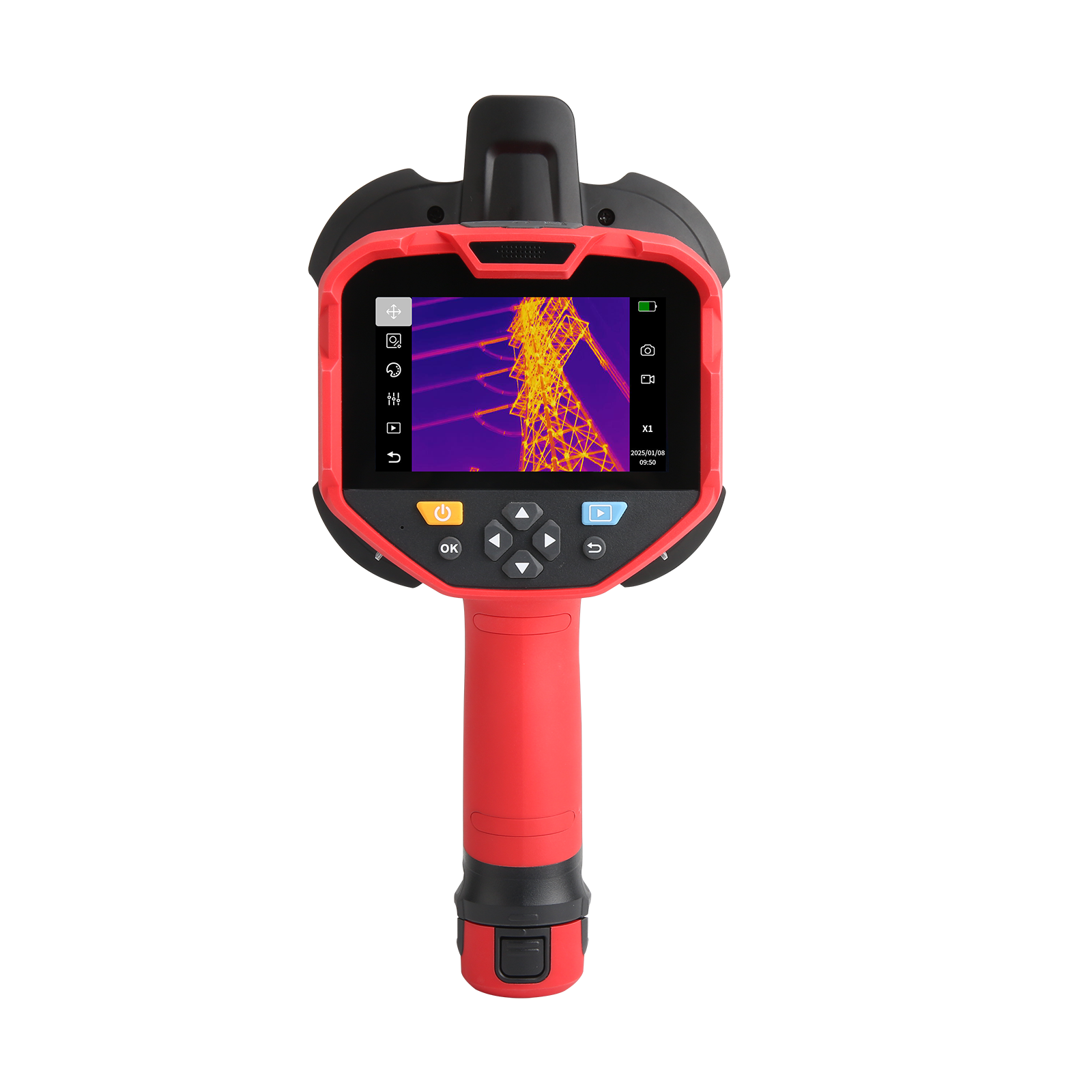

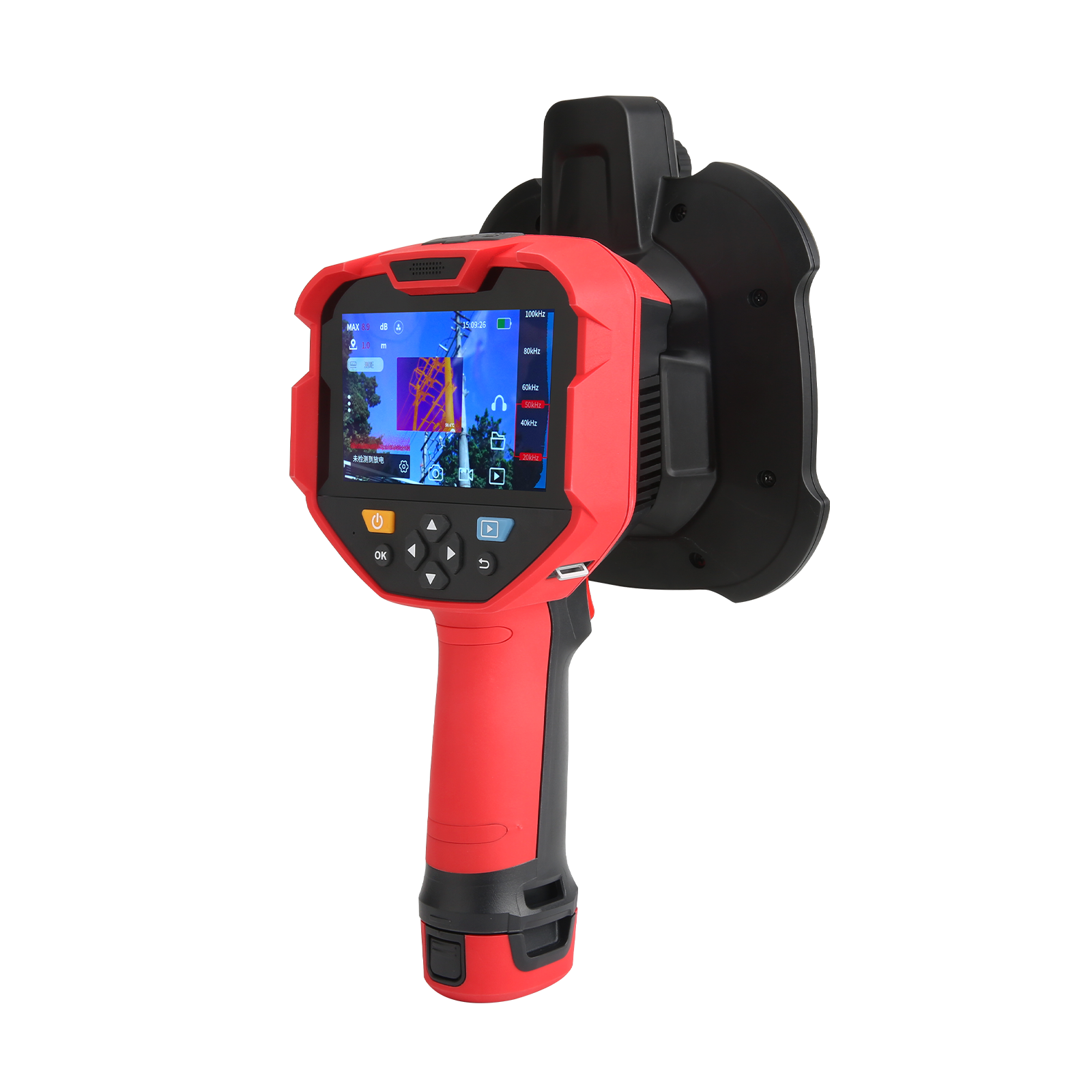

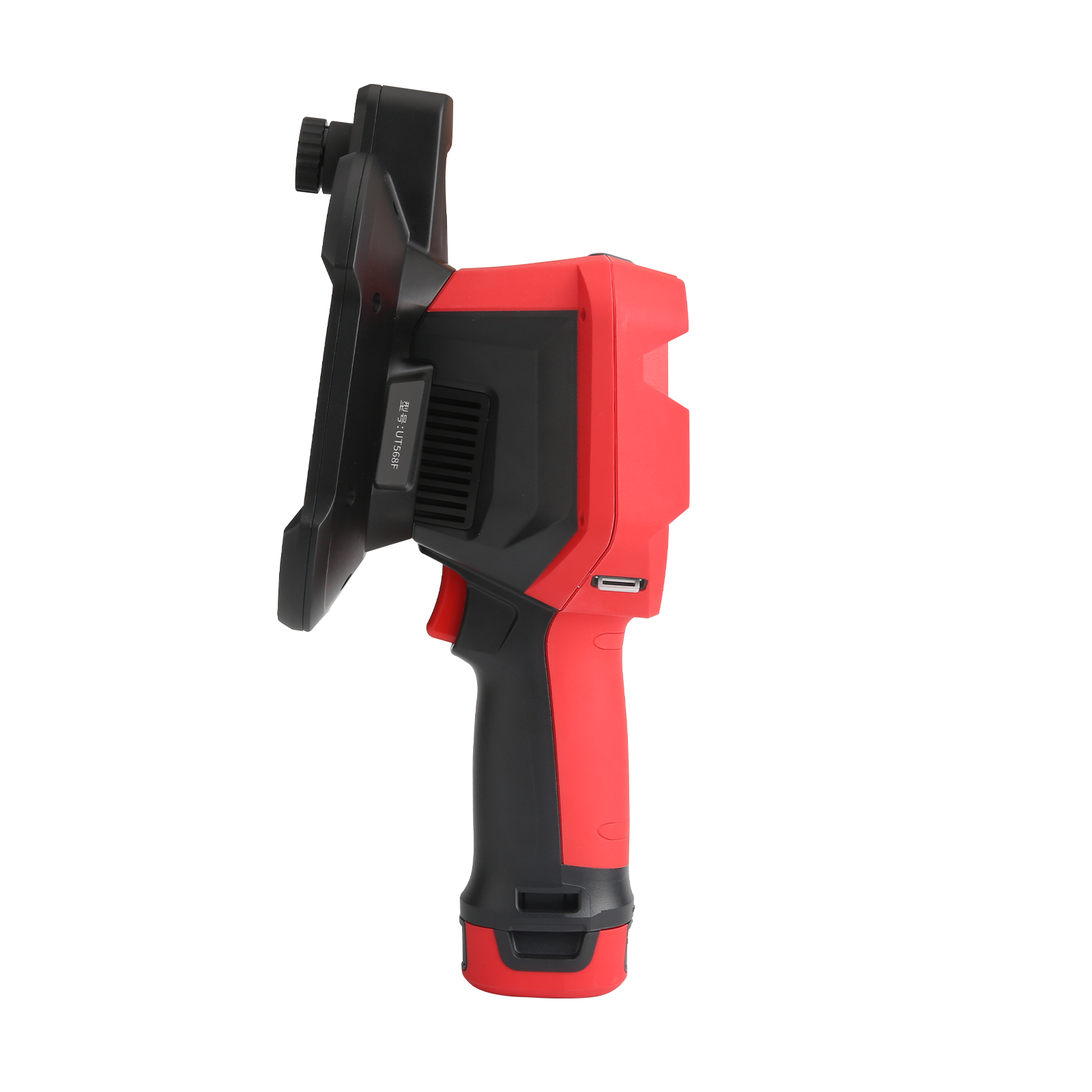

UT568F红外声学成像仪

UT568F是一款超声波成像仪，利用麦克风阵列技术波束形成技术获取声源分布数据，并配合高清摄像头实时采集视频画面，通过将声源分布数据同视频图像进行声像融合，把变化的声源动态的呈现在显示屏上。 搭载640x512 高像素红外热像仪，对被测物体观察温度变化情况直观高效发现线路故障、准确定位，帮助运维人员及早发现故障隐患排除故障，安排检修计划，保障电力系统平稳运行。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT568F产品主要特点

UT568F

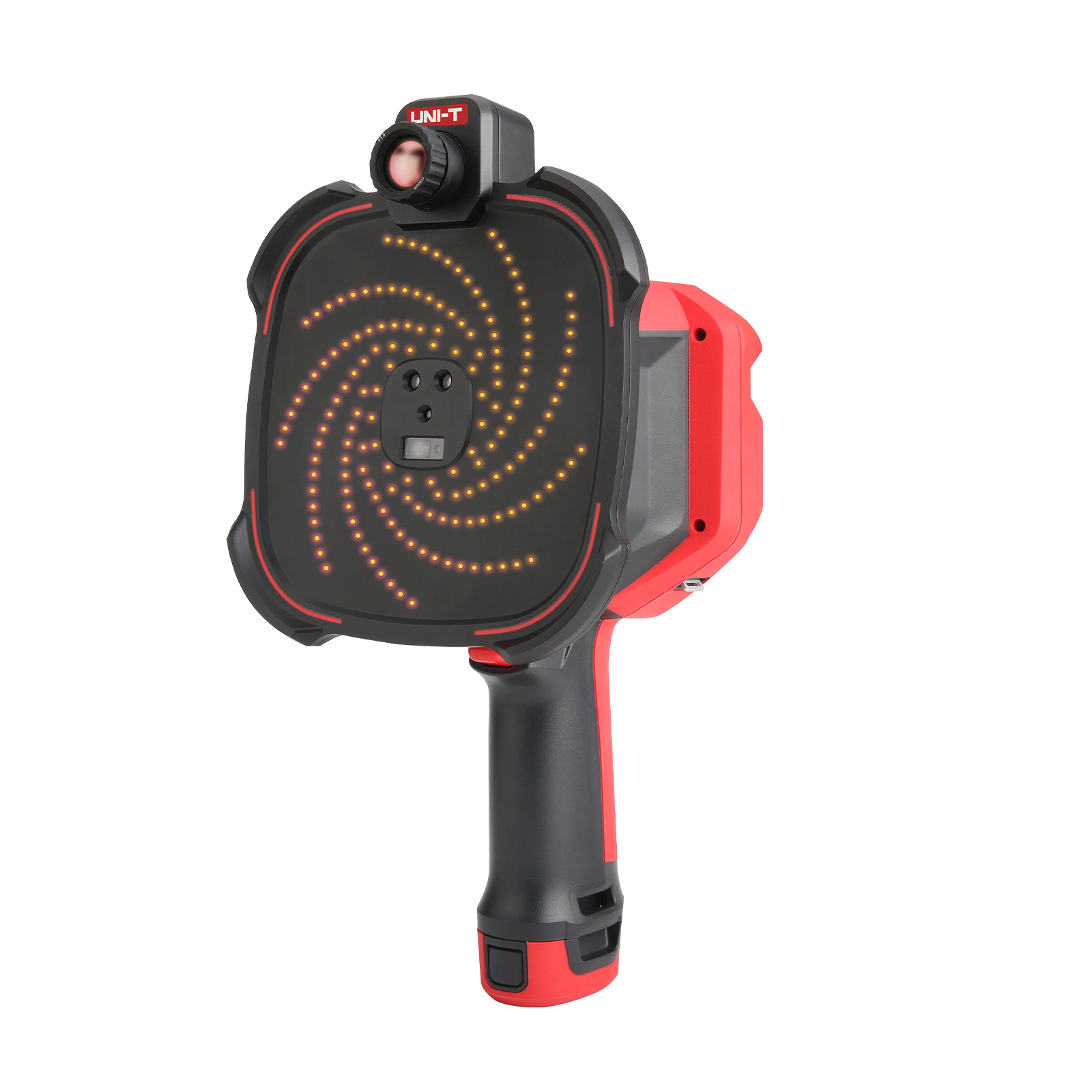

  • 162个螺旋排列高灵敏度数字麦克风
  • 声学检测：局部放电检测、气体泄漏检测、异响检测
  • 成像频率范围：2kHz - 100kHz
  • 0.3~ 150m定位距离
  • 4.3寸彩色电容式触摸屏
  • 1300万像素可见光相机
  • 红外分辨率：640*512
  • 测温范围：-20℃~550℃



型号
产品名称
麦克风数量
成像频率范围
可见光像素
测温范围
红外分辨率
视场角
帧频
对焦方式
PC软件
其它
操作
UT568F
红外声学成像仪
162个
2kHz - 100kHz
1300万
-20℃~550℃
640×512
20.09°(H)×19.37°(V)×30.56°(D)
30Hz
定焦（摄像头焦距3.4mm）
支持
162个螺旋排列高灵敏度数字麦克风
加入对比
UT568C Ex
防爆声学成像仪
138
2kHz~100kHz
1300万
/
/
60°(H)×40°(V)
25FPS
定焦（摄像头焦距3.4mm）
支持
加入对比
UT568B
声学成像仪
138
2kHz - 100kHz
1300万
/
/
60°(H)×40°(V)
25FPS
定焦（摄像头焦距3.4mm）
支持
138高灵敏度数字MEMS麦克风
加入对比
开始对比
UT568F红外声成像仪技术指标
产品型号 UT568F
产品功能 声学成像+红外热成像仪+激光测距功能
应用领域 局部放电检测、气体泄漏检测、异响检测、温度检测
声学成像性能
麦克风数量 162
麦克风类型 高灵敏度数字MEMS麦克风
麦克风阵型 螺旋式
阵列面尺寸 约150mm
麦克风灵敏度 -26dBFS@1kHz
成像声压级范围 下限<20dB SPL 上限>120dB
信噪比 64dB@1kHz
成像频率范围 2kHz - 100kHz
定位距离 0.3 - 150m
成像帧率 25FPS
最小泄漏量 0.5m，0.5MPa下最⼩可检测0.15ml/s的泄漏；1m， 0.5MPa下最⼩可检测0.2ml/s的泄漏
声音采样率 200kHz
检测放电类型 悬浮、电晕、沿面等放电方式测量
显示模式 单声源，多声源，声场分布
镜头焦距 3.4mm
检测放电类型 悬浮、电晕、沿面等放电方式测量
红外成像性能
探测器类型 非制冷氧化钒红外焦平面探测器
红外分辨率 640x512
像元尺寸 12μm
红外相应波段 8～14μm
帧频 30Hz
热敏感度/NETD ＜45mK（@f/1,300K）
调焦方式 定焦
红外镜头 定焦无热化
焦距 18mm
对焦距离 0.15m-∞远
光圈 F1.0
视场角 (H)20.09°×(V)19.37°×(D)30.56°
空间分辨率/IFOV 0.66mrad
测温范围 ‘-20℃~＋150℃,150℃~＋550℃
测温精度 士2℃或+2%(取最大值)【环境温度23℃±2℃】
测温分辨率 0.01℃
测温方式 中心点测温、全屏最高温、最低温显示
温度原始数据 支持
设备性能参数
显示屏大小 4.3寸，（彩色）电容式触摸屏
摄像头视角 60°(H)x 40°(V)
摄像头像素 1300万
接口 Type-C，TF卡，耳机
温度范围 -20°C - 50°C
防摔等级 1米（带仪器箱包装）
拍照/录制视频及查看 支持（视频录制最少5分钟），图片及视频支持录屏
无线连接 支持WiFi、蓝牙
通讯接口 支持USB数据传输、输出报告
注释 文本、语音
数据存储格式 .jpg(图片) .wav(录音) .mp4(视频)
存储容量 TF卡128GB
激光测距 30m
定位支持 GPS 北斗（经纬度）
音频输出接口 音频3.5mm
超声听音 对超声波降频处理并通过耳机进行监听
聚焦功能 将声学成像云图面积集中在一个小范围区域内显示，能够减少其他噪声云图的干扰
动态范围调节 动态范围可调节云图大小，可方便发现更微小泄漏
文件管理功能 支持新建/删除/切换测试目标文件夹
报告分析软件 离线PC端软件报告自动生成；支持频谱图、PRPD图谱查看
语言 中文
电源 7.2V，3300mAh(电池Type-C充电）
重量 约1.5kg
尺寸 163×311×156mm
