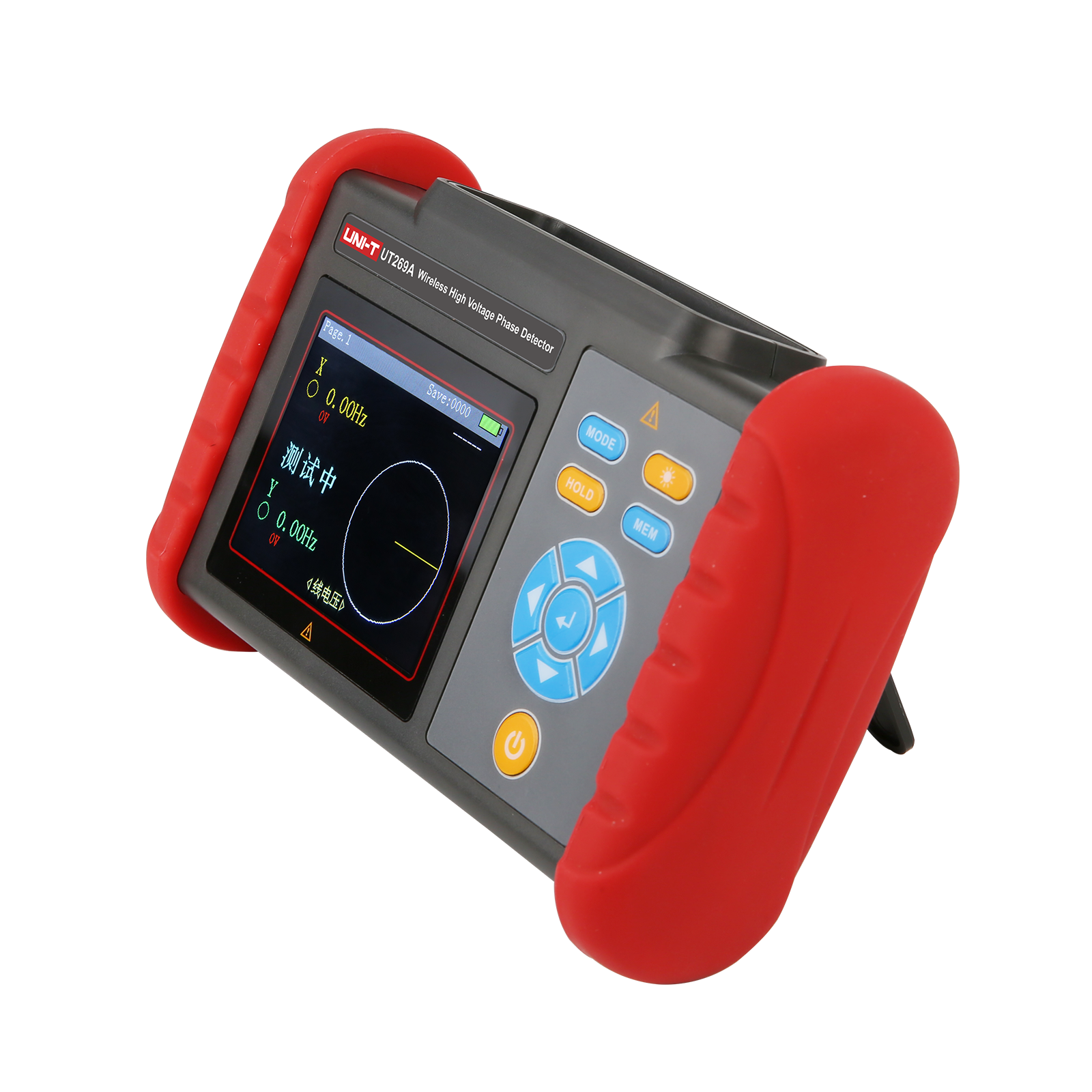

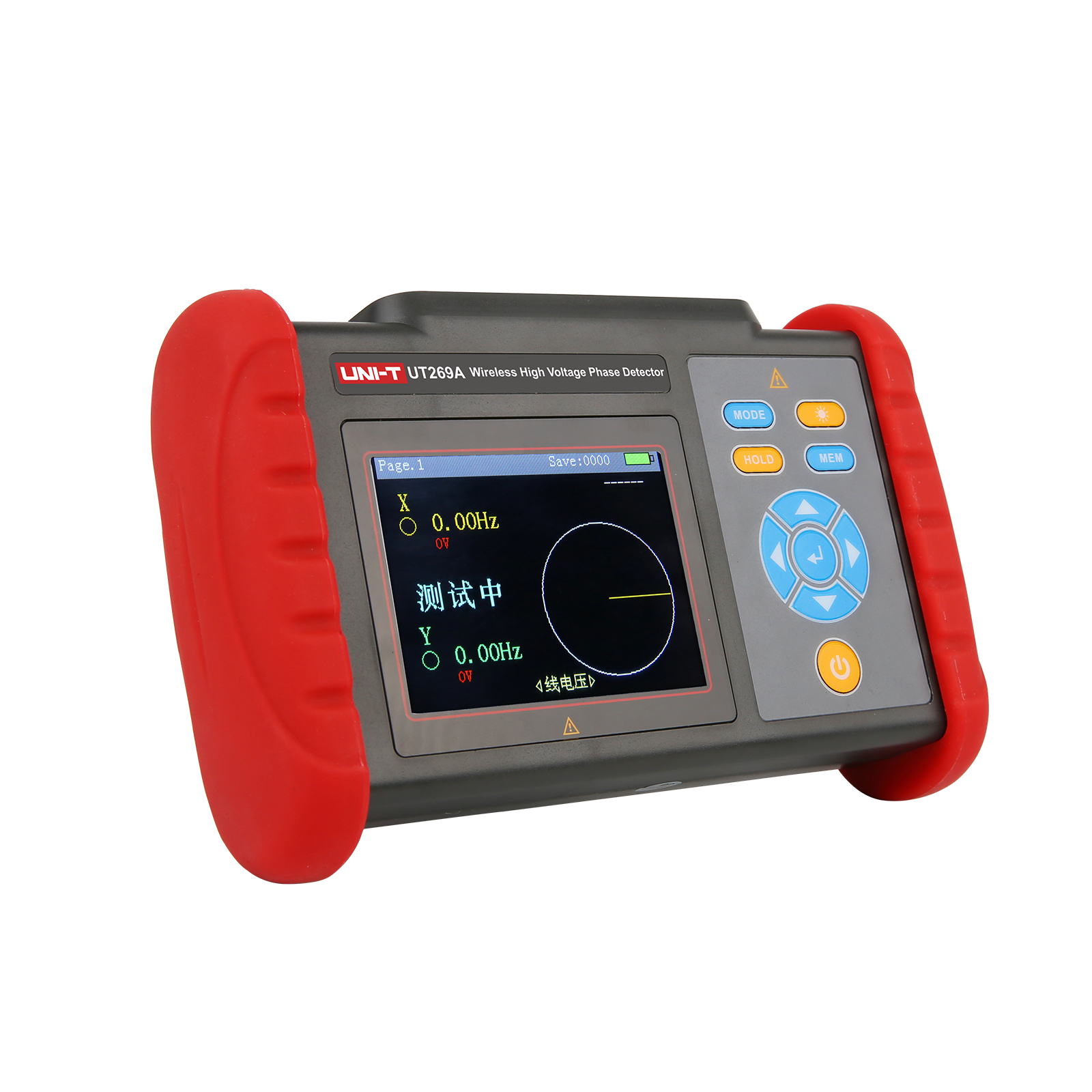

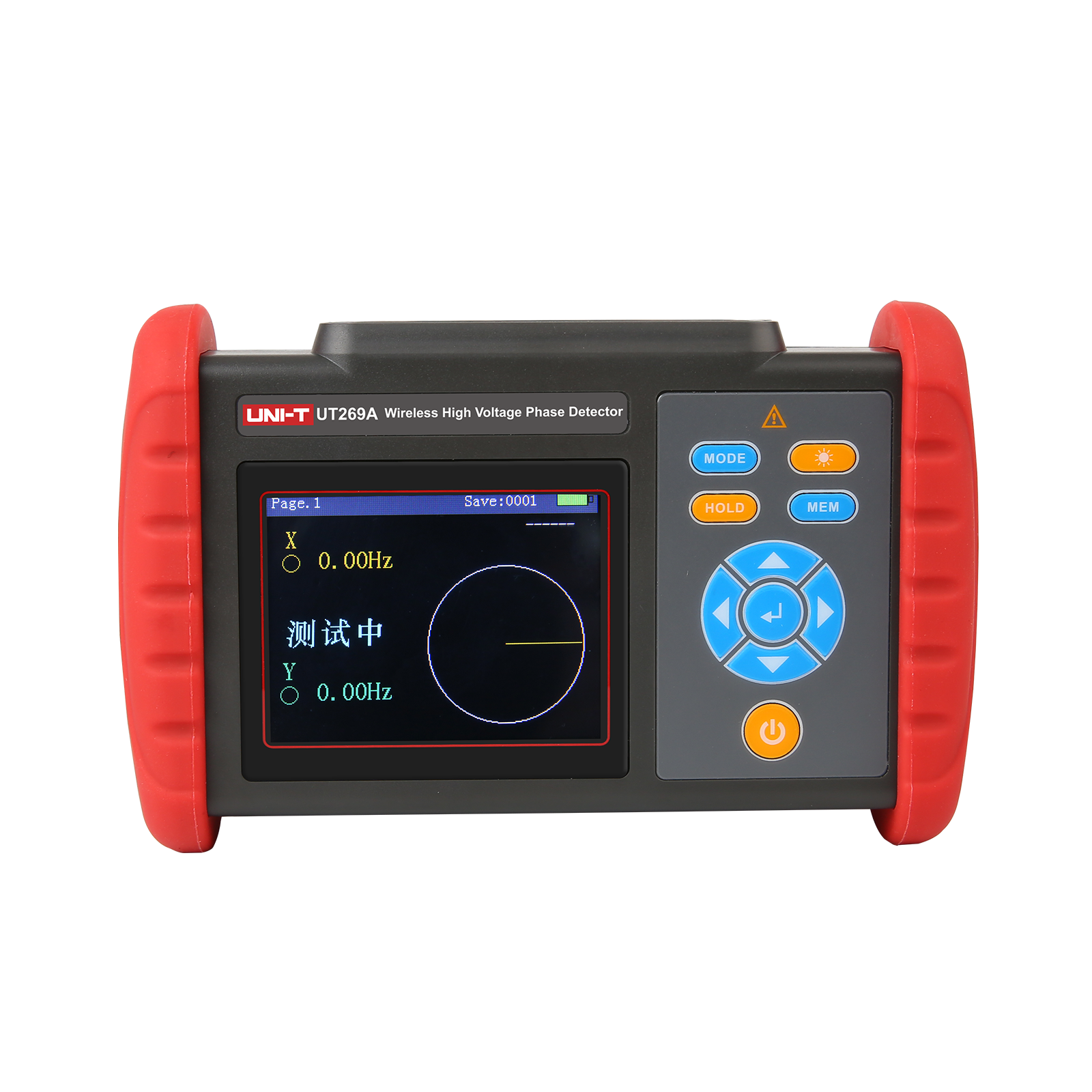

UT269A无线高压核相仪

UT269A无线高压核相仪应用于电力线路或变电所验电、核相、相位测试、相序判断、变压器组别判断等（线路电压：70V~550kV）。核相仪采用无线传输技术，传输距离可达30米；3.5寸LCD彩屏，可同屏显示相位、频率、电压等核相结果，动态向量图指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测量更加简单轻松。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT269A产品主要特点

UT269A
  • 核相电压: 70V~550KV;
  • 相位量程: 0.0°~360.0°;
  • 无线传输:距离30米;
  • 能存储100组数据;具有数据保存、查阅、等功能;
  • 3.5寸LCD彩屏,可以同屏显示相位、频率、相序及核相结果,清晰直观;
  • 语音提示:“X信号正常、Y信号正常、同相、异相”等语音提示功能,使测试更简单轻松;
  • 配备绝缘杆,具有轻便、防潮﹑耐高温﹑抗冲击抗弯﹑高绝缘等特点;
型号
产品名称
电压量程
电流量程
核相距离
语音播报
其它
操作
UT269C+
无线高压核相电流仪
AC 10V～500kV
9999A
200m
有
加入对比
UT269+
无线高压验电器
/
/
/
/
/
加入对比
UT269D+
远程无线高压卫星核相仪
/
/
200m
有
/
加入对比
UT269A+
无线高压核相仪
AC 10V～500kV
/
普通核相距离：200m
/
/
加入对比
UT269B
无线高压核相仪
70V～110kV
/
/
/
/
加入对比
UT269A
无线高压核相仪
/
/
/
/
/
加入对比
开始对比
型号 UT269A
相别定性 同相:－30°～30° 异相:90°～150°和210°～270°
功　　能 频率测量、相位测量、相序显示、电压测量、电压检验
核相方式 接触式核相：35kV以下的裸导线或550kV以下具有绝缘外皮的导线可以接触导线核相非接触式核相。
当裸线路电压超过35kV时，必须采用非接触测试，探针逐渐靠近导线核相
传输距离 无线传输，直线传输距离约30米
核相电压 70V～550kV
相位量程 0.0°～360.0°；精度：≤±12°；分辨率：0.1°
频率量程 45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz
电压量程 70V～110kV；   精度：±15%±5dgt   分辨率：100V
发射频率 433MHz、315MHz
显示模式 3.5寸彩屏
LCD显示尺寸 72mm×55mm
仪表尺寸 主机187×119×48mm

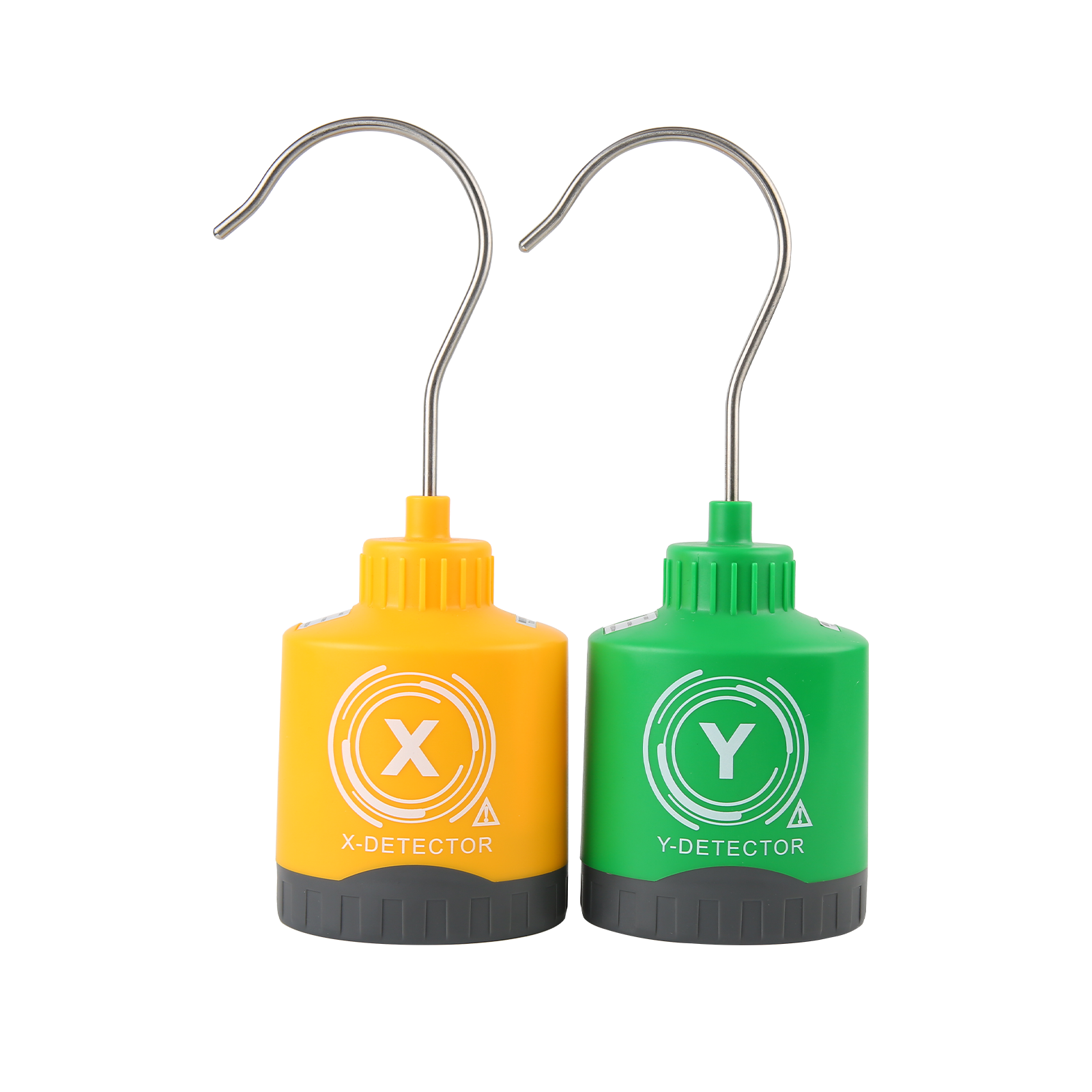

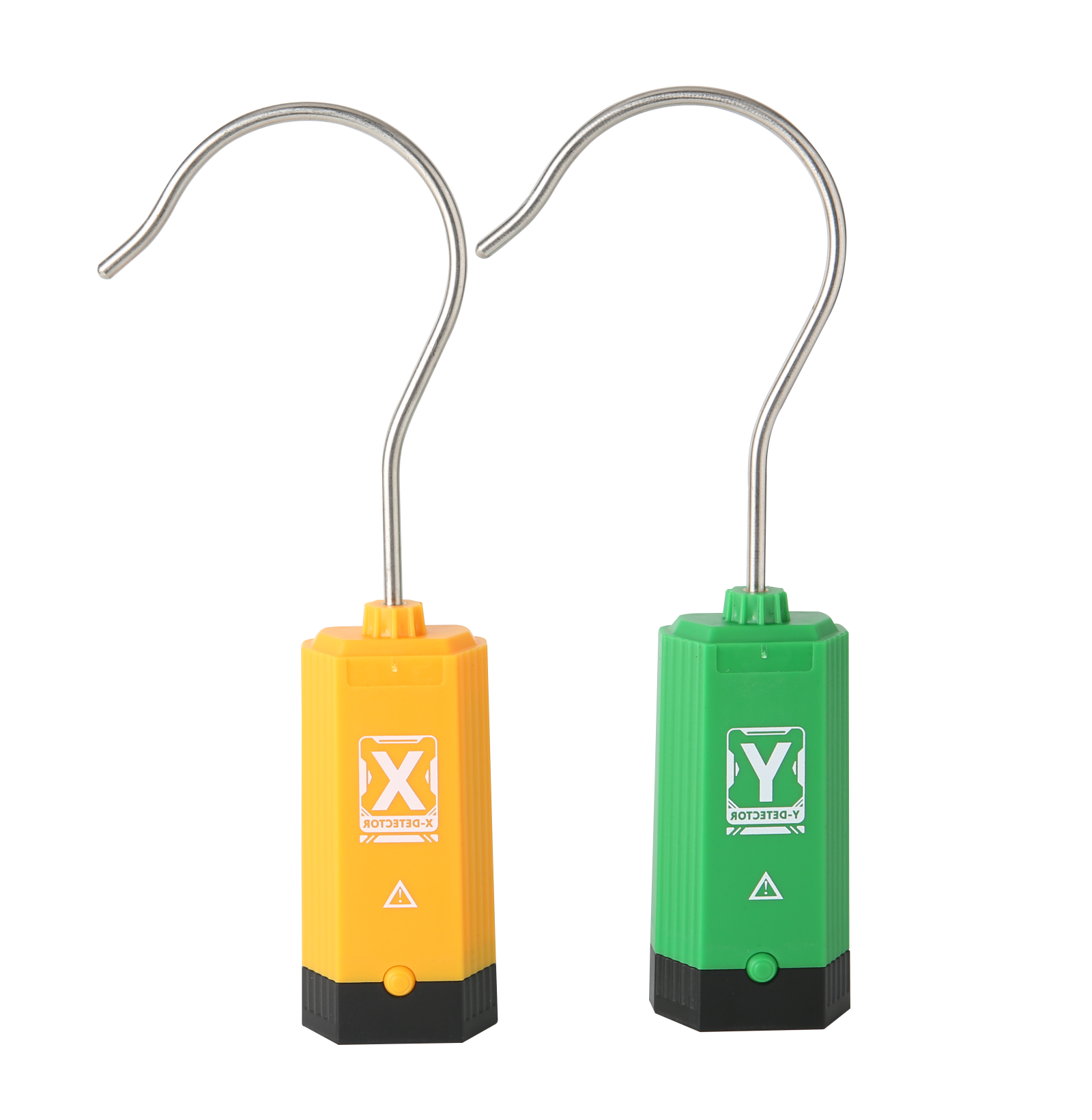

探测器146×100×75mm
相位指示 相量图及数字同时显示
工作指示 核相时探测器具有声光指示功能，红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声
数据存储 100组，闪烁显示“FULL”符号表示存储已满
数据查阅 数据查阅功能：“READ”符号显示
报警功能 测量值超过报警设定值时发出报警提示
功　　耗 探测器：70mA  Max
主机：150mA  Max
仪表质量 仪器：约450g(含电池)； 探测器：约250g(含勾子、电池)；
电池电压 电池电压不足，显示低电符号
自动关机 仪表无操作约15分钟后关机
绝缘杆长度 最大直径Φ38mm；长度：缩态为800mm；伸态为3015mm
绝缘试验 绝缘杆拉伸后两端：AC 220kV/rms；主机、探测器：AC3700V/rms(外露金属与塑料外壳间)
适合安规 GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求
符合IEC61481－A2；2004；IEC   61243－1
