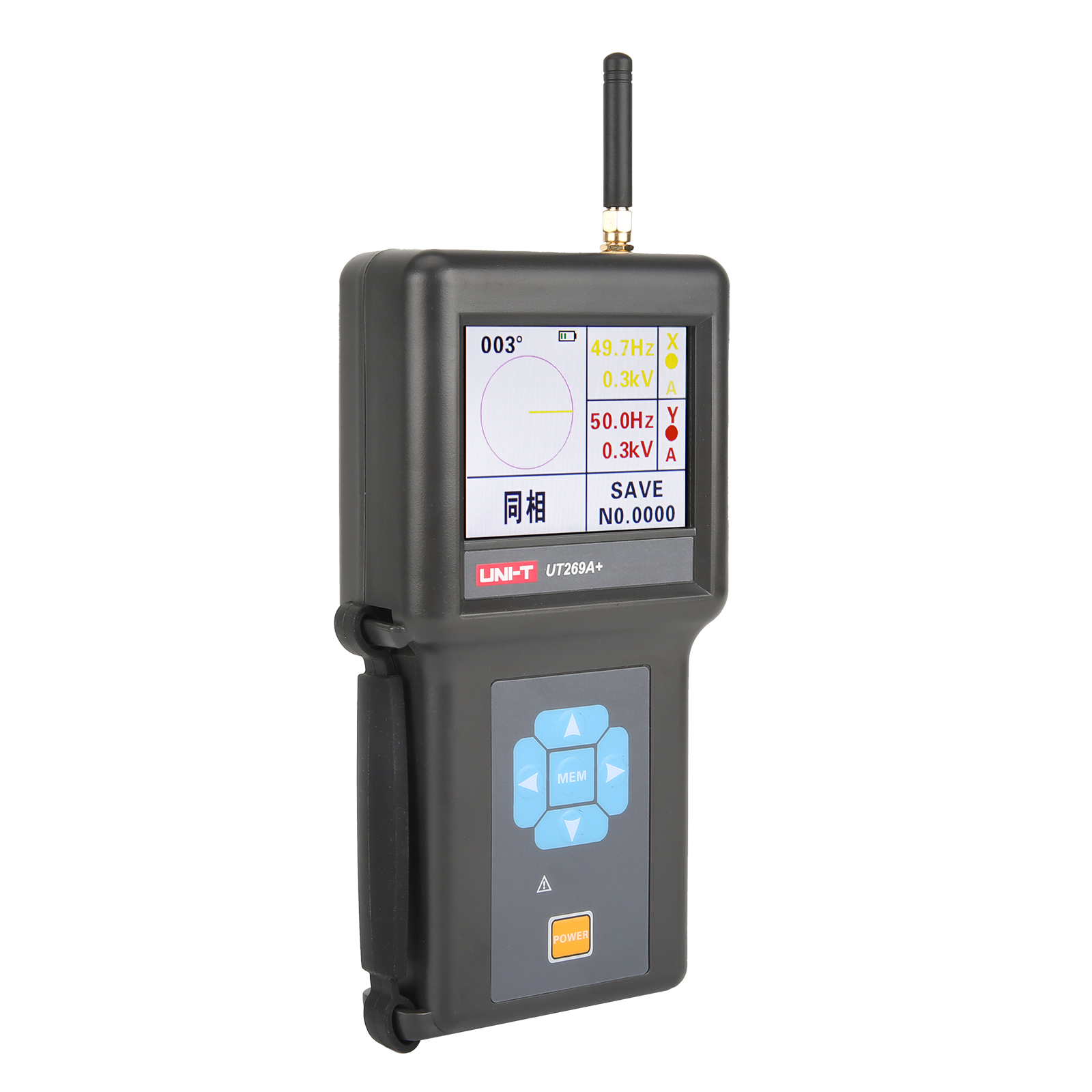

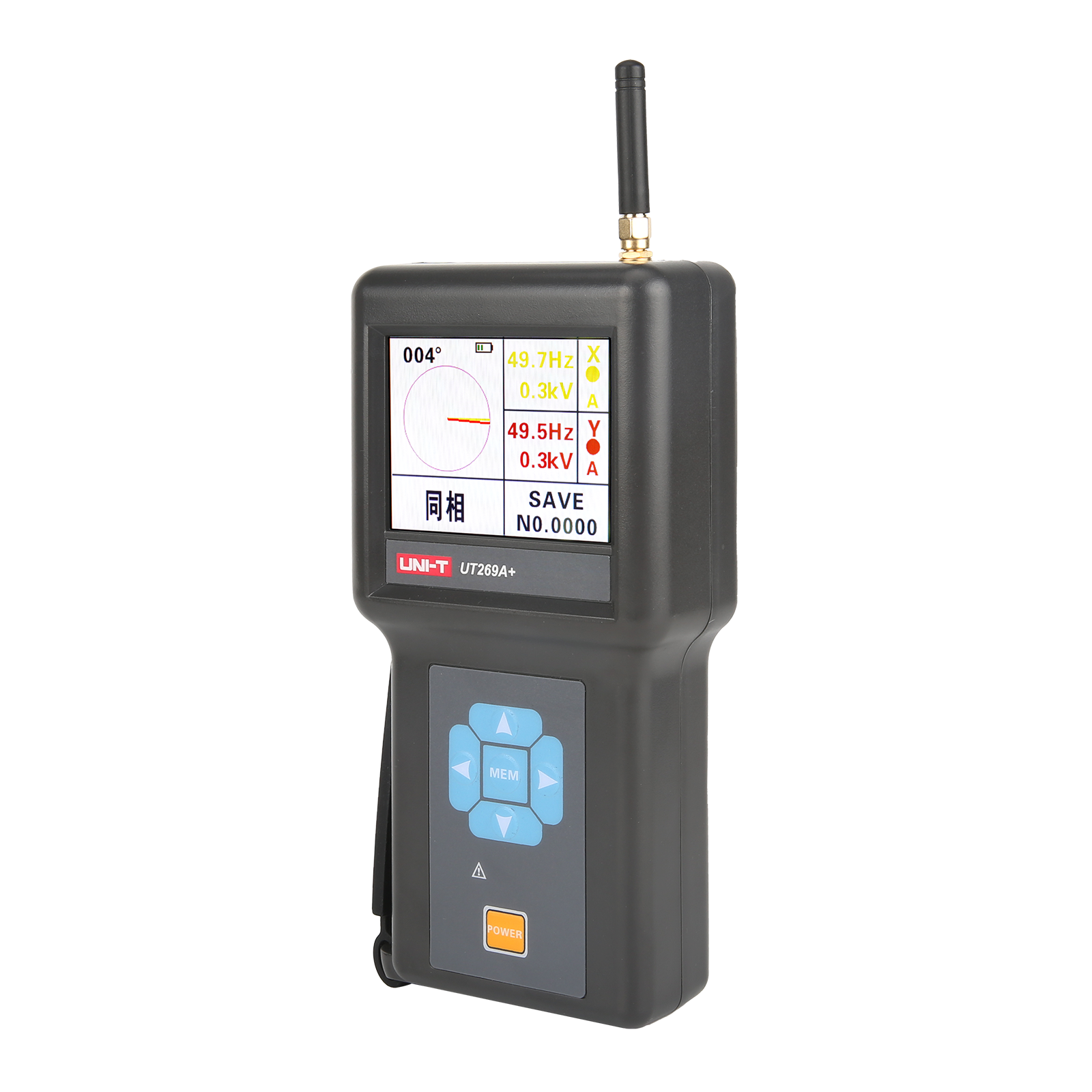

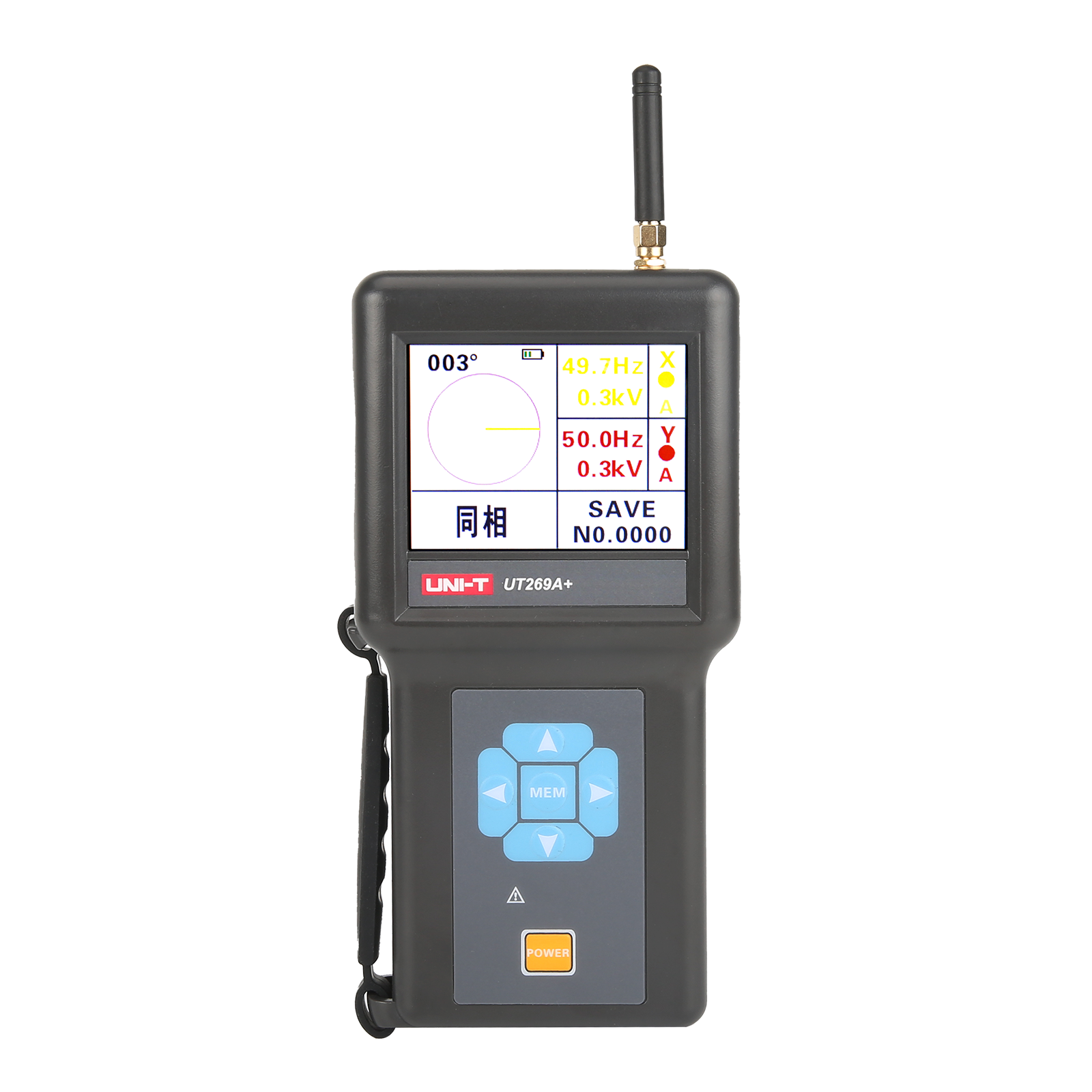

UT269A+无线高压核相仪

UT269A+无线高压核相仪是专为高压线路及高压开关柜（中置柜、环网柜等）核相而精心设计制造的，仪表突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从 10V～500kV 电压自动核相，无需根据电压等级购置多套核相仪，节省成本，减少携带，省时快捷。本核相仪无线传输距离远，核相距离达 200 米（在空旷场地）。本核相仪还具有测试相位、频率、相序、变压器组别判断等功能，还有验电及电压等级显示功能。当线路电压超过 110kV，必须使用非接触核相，核相时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全快速。用于环网柜核相时，探测器必须使用探针及环网柜测试线。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT269A+产品主要特点

UT269A+
  • 核相电压：AC 10V～500kV
  • 相位指示：向量图及数字同时显示
  • 测试相位：0°～360°
  • 测试频率：45.0Hz～65.0Hz
  • 发射频率：433Hz
  • 普通核相距离： 200m
  • 数据存储：200组
  • 接触式核相：≤35kV线路时
  • 非接触式核相：＞35kV线路时
  • 主  机：3.7V,2600mAh充电锂电池
  • 探测器: 3.7V,1000mAh充电锂电池
型号
产品名称
电压量程
电流量程
核相距离
语音播报
其它
操作
UT269C+
无线高压核相电流仪
AC 10V～500kV
9999A
200m
有
加入对比
UT269+
无线高压验电器
/
/
/
/
/
加入对比
UT269D+
远程无线高压卫星核相仪
/
/
200m
有
/
加入对比
UT269A+
无线高压核相仪
AC 10V～500kV
/
普通核相距离：200m
/
/
加入对比
UT269B
无线高压核相仪
70V～110kV
/
/
/
/
加入对比
UT269A
无线高压核相仪
/
/
/
/
/
加入对比
开始对比
功能 量程 分 辨 率 准确度 说    明
±a%读数±b字数
频率精度 45.0HZ～65.0HZ 0.001Ω
   		 ±2HZ
相别定性 0°～360° 1° ±10° 同相-20°～20°，异相100°～140°和220°～260°
电源 主机：3.7V,2600mAh充电锂电池；探测器：3.7V，1000mAh充电锂电池
核相方式 接触式核相：35kV以下的线路
    非接触式核相：当线路电压超过35kV时，必须采用非接触测试，探针逐渐靠近导线核相

核相电压 10V～500kV
核相距离 200m
语音提示 “X信号正常、Y信号正常、同相、异相”
相别定性 同相:－20°～20°；异相: 100°～140°和220°～260°
相位量程 0°～360°；精度：≤±8°；分辨率：1°
频率量程 45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz
验电指示 “嘟--嘟--嘟”蜂鸣声
电压显示 显示电压等级
发射频率 433MHz
相位指示 向量图及数字同时显示
数据存储 200组(掉电或更换电池不会丢失数据)
自动关机 开机约15分钟仪表将自动关机
电池电压 主机电池4格电量显示，当只有1格或者0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低，请充电
额定电流 探测器：30mA max；主机：150mA max
LCD尺寸 3.5寸彩屏；显示域：71mm×53mm
仪表质量 约6.6kg（含附件）
仪器尺寸 主机195mm×100mm×45mm；探测器130mm×65mm×45mm
绝缘杆长度 最大直径Φ45mm；长度：缩态为1000mm；伸态为4500mm
绝缘试验 绝缘杆拉伸后两端：AC   220kV/rms；主机、探测器：AC3700V/rms(外露金属与塑料外壳间)

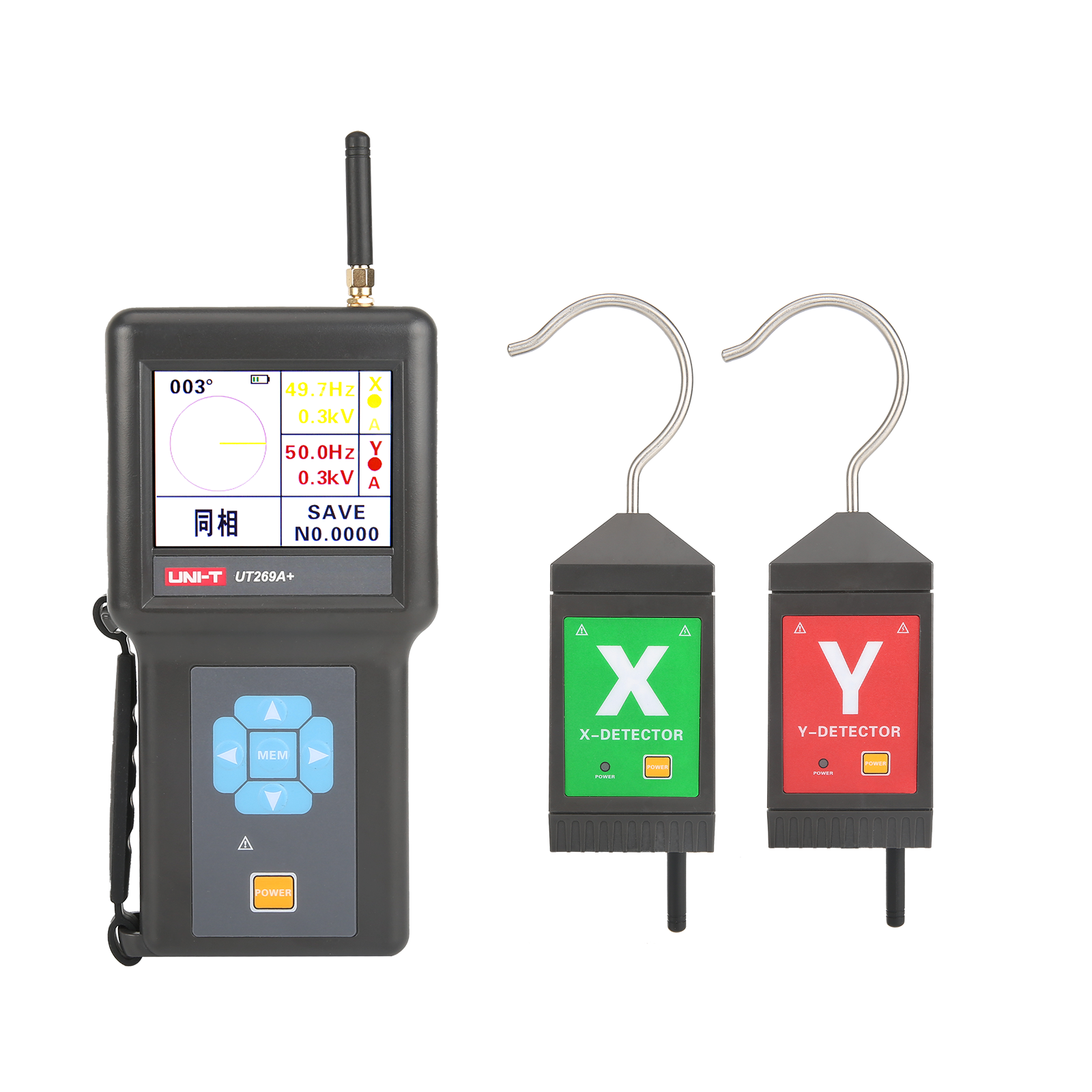

随机附件 主机：1件；探测器：2件；探针：2件；探勾：2件；绝缘杆：2件；USB通讯线/充电线：2根；
    充电器：2个；检验线：1条；环网柜测试线：2条；工具包：1件
