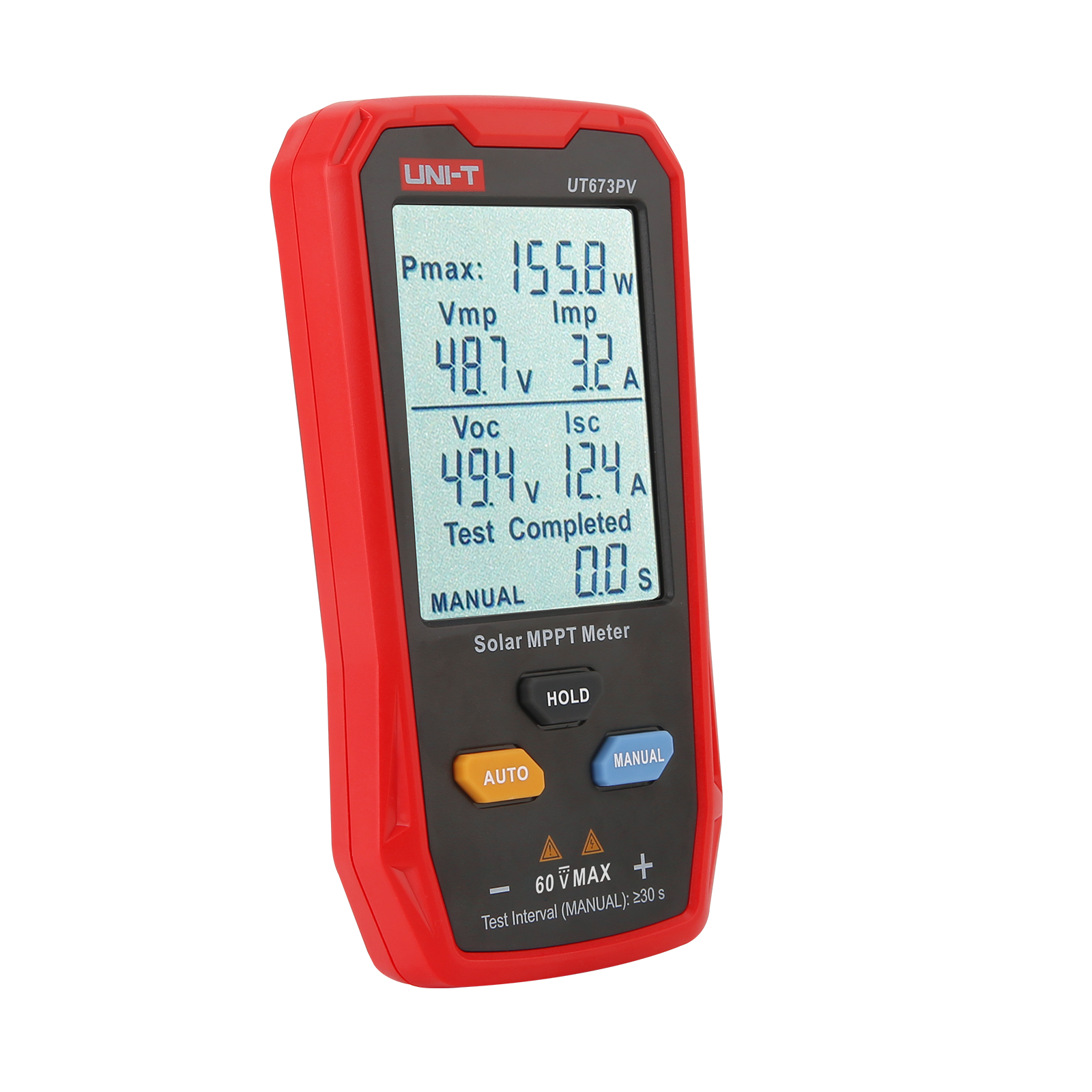

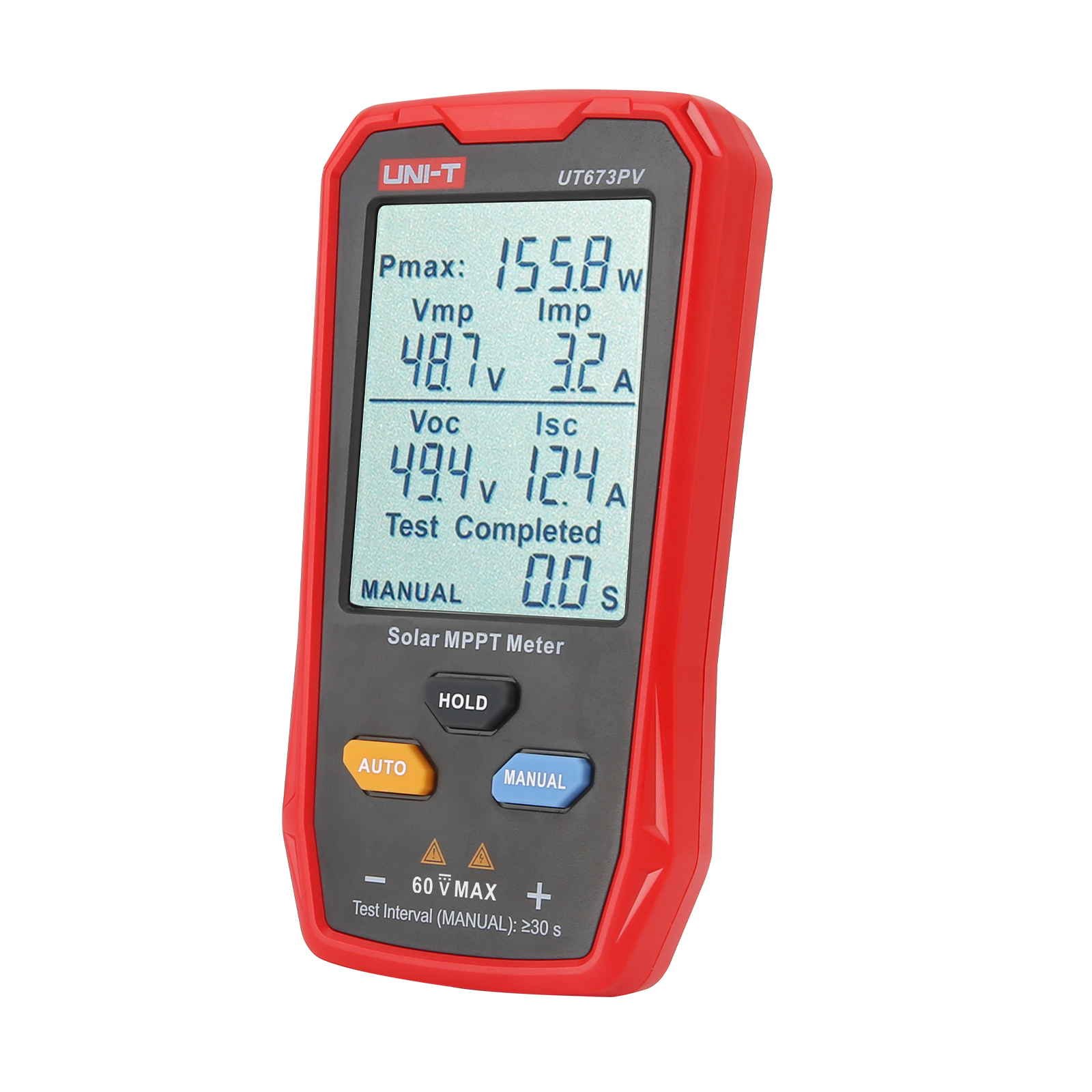

UT673PV光伏组件最大功率测试仪

UT673PV是一款能够快速便捷测量光伏面板最大功率跟踪点(MPPT)的光伏组件最大功率测试仪，可同时测量光伏组件的最大功率Pmax,开路电压Voc和短路电流Isc并在一个界面显示所有参数。该仪表的最大功率跟踪点(MPPT)是衡量光伏面板发电低效的最重要指标，通常用于光伏板的测量或故障模块的排查。 广泛应用于:产品适用于光伏面板生产、销售、验收、安装、维护检测.
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT673PV产品主要特点

UT673PV
  • 光伏最大功率跟踪点测试：最大功率（Pmax）、峰值功率电压（Vmp）、峰值功率电流（Imp）、开路电压（Voc）、短路电流（Isc）同时显示， 快速判断光伏组件故障情况
  • 800W最大功率测试，满足行业头部企业大功率双玻组件测试
  • 体积小巧，手掌大小，方便携带

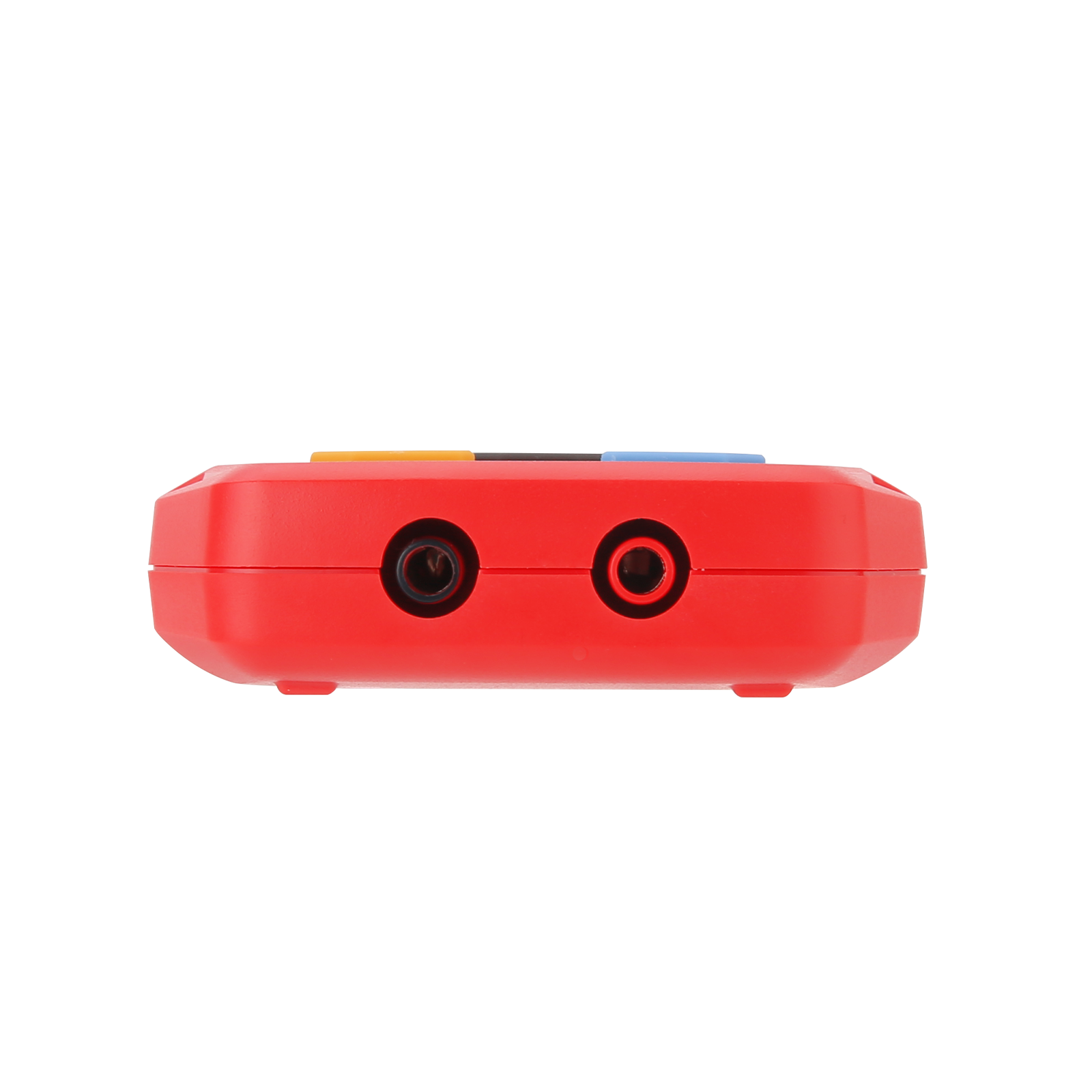

  • MC4 测试线连接，测量方便可靠
  • 无需电池供电，光伏面板直接供电
  • CE, cETLus, RoHS认证，测量安全可靠
  • 安全等级：CAT 0 60V



型号
产品名称
开路电压
功率测量
负荷电流
其它
操作
UT381PV
太阳辐照度计
\
\
\
\
加入对比
UT673PV
光伏组件最大功率测试仪
12~60V
5~800W
0~35A
最大功率（Pmax）峰值功率电压（Vmp）；开路电压（Voc）短路电流（Isc）
加入对比
开始对比



基本功能

量程

基本精度

型号

UT673PV

开路电压测量

12~60V

±(1.5%+5)

功率测量

5~800W

±(1.5%+5)

负荷电流

0~35A

±(1.5%+5)

特殊功能

输入保护

当输入约100V时，产品会限制进入测量模式，LCD会提示OVERLOAD！

√

反接保护

输入正、负极反接时，仪表界面无显示

√

过压保护

输入电压大于60V时，显示屏出现过压警示(电压位置显OL)

√

过流保护

输入电流大于35A时，显示屏出现过流警示(电流位置显OL)

√

过温警示

当测量时间过长或电流过大导致的回路温度升高达50℃时，显示屏出现过温警示，仪表停止测试，需等待仪表冷却后使用

√

过功率保护

当输入电压、电流超过额定功率时,   LCD将显示“overload！”警示,请及时断开太阳能板连接,并在额定范围内使用。（(功率位置位置显OL，并提示overload！)）

√

HOLD

短按HOLD键则可以保持当前测试数据，且LCD显示"H"符号

√

安规等级



CAT 0 60V

认证

CE, ETL, RoHS

√

基本参数

电源

无需电池供电

机身颜色

红+灰

机身重量

155g

机身尺寸

142*76*22mm

标准包装

彩盒+布包+

标准包装数量

10台

标准包装尺寸

370×350×250mm

标准包装箱毛重

约6kg
