基本功能 |
量程 |
分辨率 |
精度 |
|
开路电压测量 |
10.0～99.9V |
0.1V |
±（1.5%+5) |
|
100～150V |
1V |
±（1.0%+5) |
|
|
功率测量 |
5～999.9W |
0.1W |
5～10W ±（1.0%＋5） |
|
11W～501W ±（1.0%＋10） |
|||
|
501W～999.9W ±（1.5%＋5） |
|||
|
1000～2200W |
1W |
1000～2200W±（1.0%＋5） |
|
|
短路电流 |
0～20A |
0.1A |
±（1.5%＋5） |
|
特殊功能 |
|||
|
反接保护 |
输入正、负极反接时，仪表界面开路电压值为‘0’，短接电流约小于10mA。 |
||
|
过压保护 |
当输入大于约160V时，产品会限制进入测量模式，LCD开路电压显示‘OL’，仪表停止测试，按键无效。 |
||
|
过流保护 |
输入电流大于约20.5A时，仪表产生过流警示(电流位置显OL)，仪表停止测试，按键无效，同时Imp、Vmp显示---。 |
||
|
过温警示 |
当测量时间或电流过大导致回路温度升高达约60℃时，仪表产生过温警示，自动停止测试，需等待冷却后使用。 |
||
|
过功率保护 |
当额定功率大于2200W时,仪表功率将显示“OL”和“overload！”警示,同时Imp、Vmp显示---。 |
||
|
HOLD/READ |
短按HOLD/READ键则可以保持当前测试数据，且LCD显示"H"符号，长按HOLD/READ键进入数据读取模式。 |
||
|
手动测量 |
短按TEST/DEL按键，仪表刷新3s倒计时，倒计时结束仪表启动一次最大功率点扫描,并刷新显示。 |
||
|
自动测量 |
长按TEST/DEL按键，仪表刷新3s倒计时，倒计时结束后仪表进入自动测试模式。 |
||
|
校准模式 |
在测量模式下，同时长按电源键与HOLD/READ键，进入校准模式。 |
||
|
蓝牙/背光 |
短按，开启与关闭背光。长按，开启与关闭蓝牙。 |
||
|
工作温度 |
0℃～40℃(32℉～104℉) |
||
|
存储温度 |
-10℃～50℃(14℉～122℉) |
||
|
相对湿度 |
0℃～ 30℃以下≤75%，30℃～40℃≤50% |
||
|
海拔高度 |
不超过2000m |
||
|
安规等级 |
CAT 0 150V |
||
|
基本参数 |
|||
|

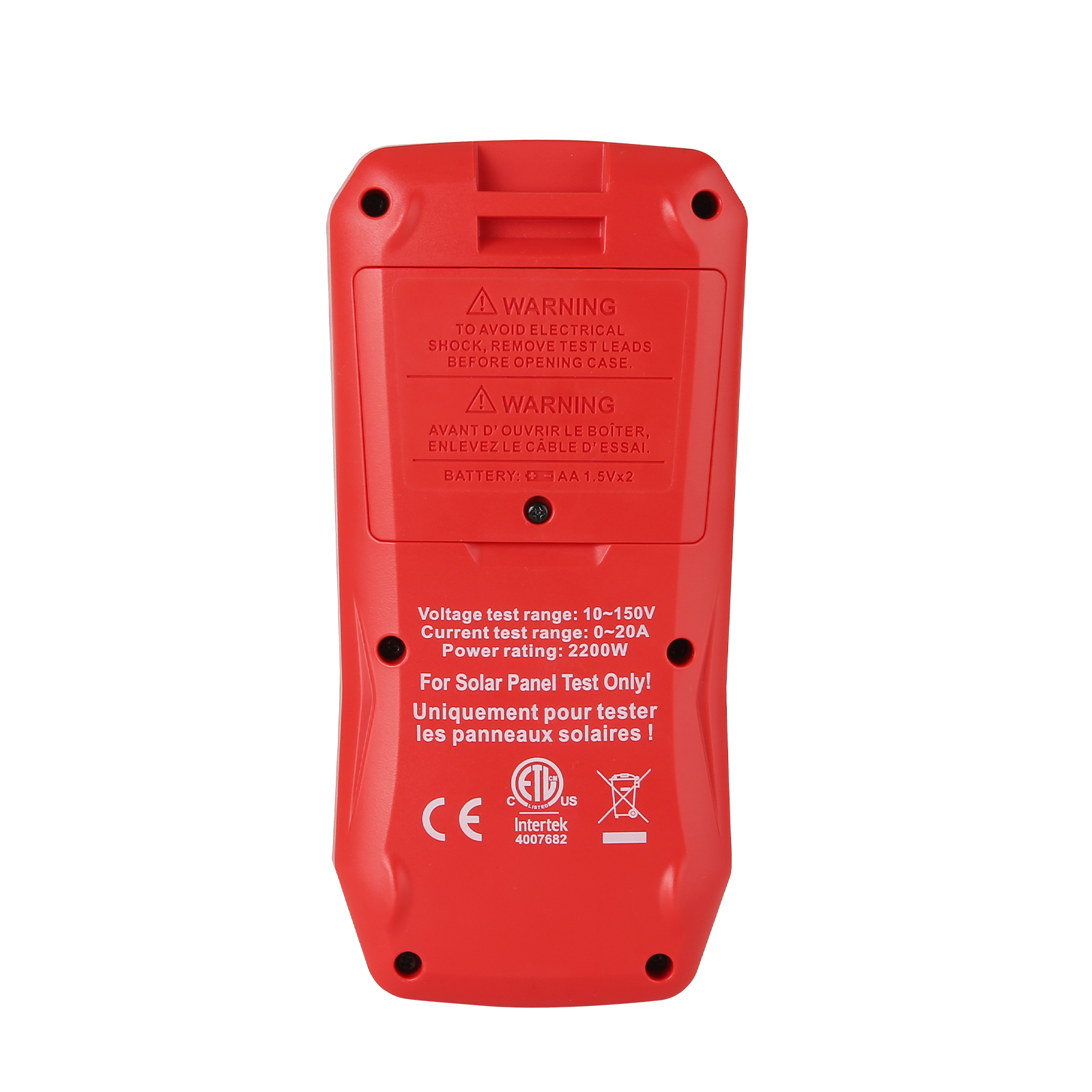

电源 |
1.5V AA电池×2 |
||
|
机身颜色 |
红色+灰色 |
||
|
机身尺寸 |
165mm×80mm×41mm |
||
|
标准配件 |
说明书+保修卡+MC4线+光伏专用工具+电池 |
||
|
机身重量 |
|
||
|
包装数量 |
|
||
