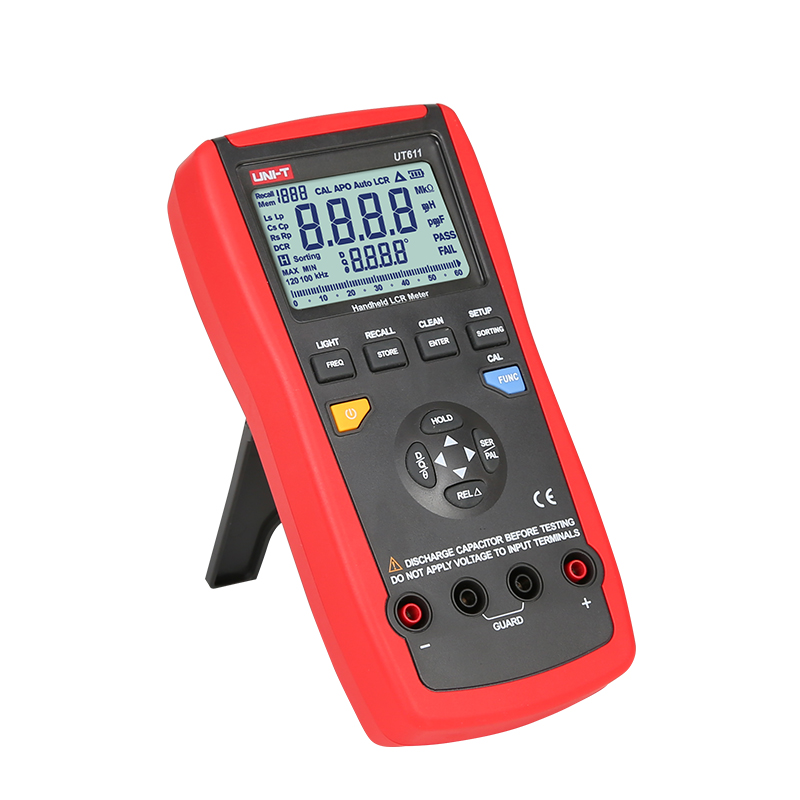

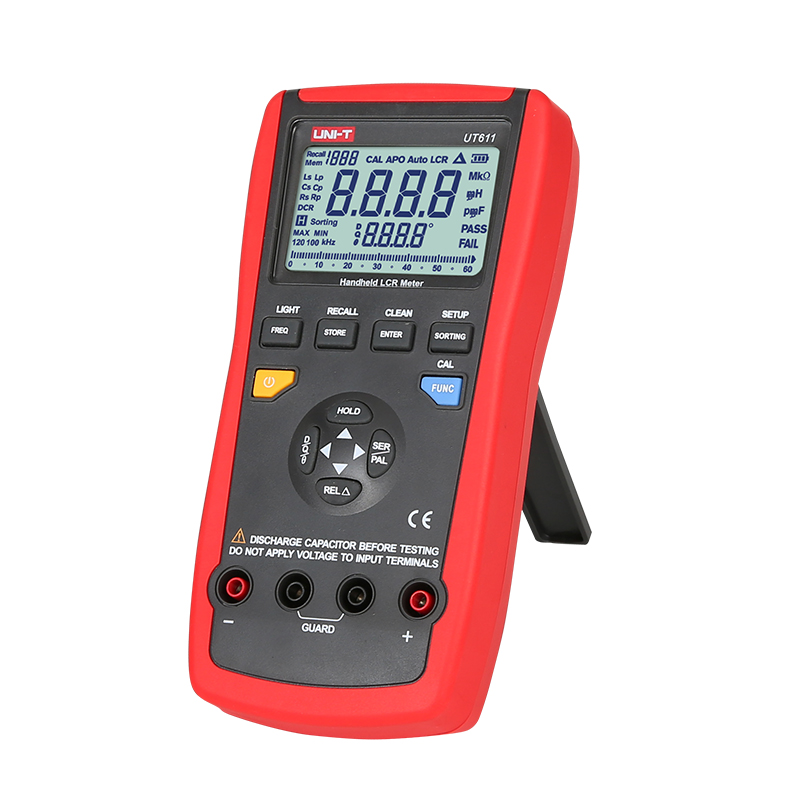

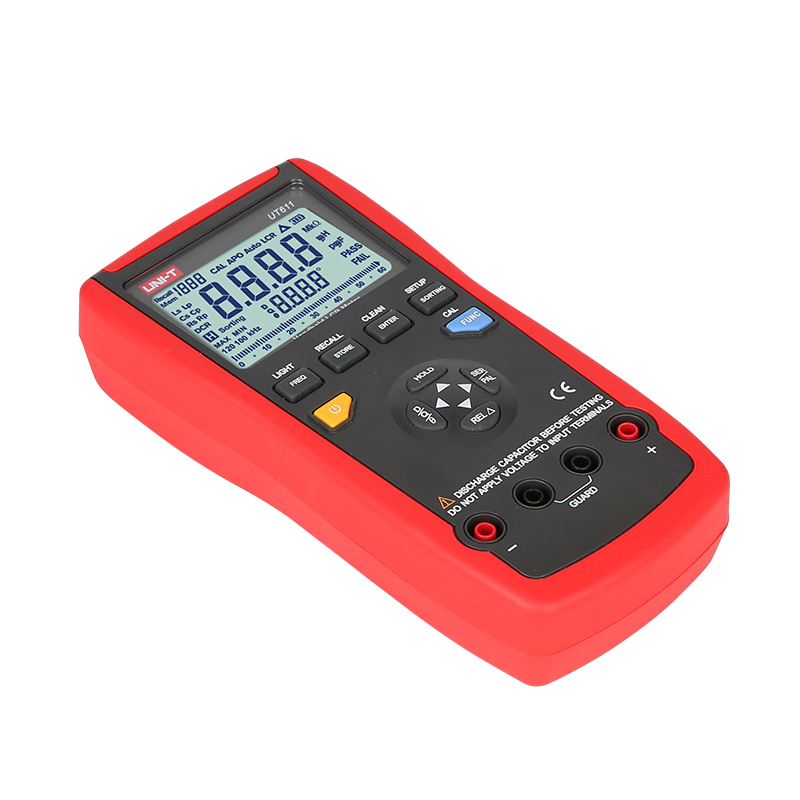

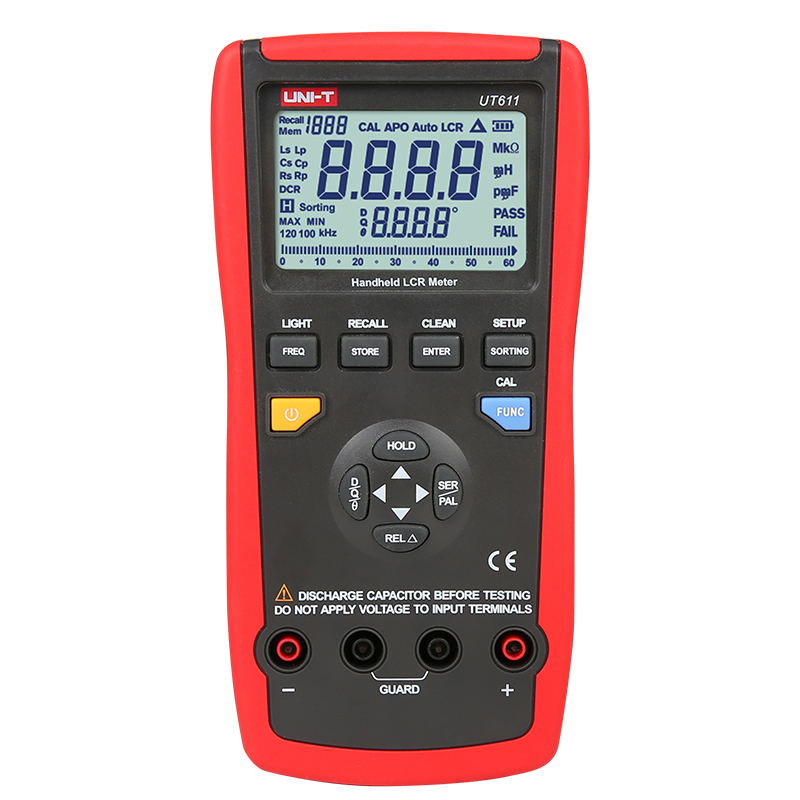

UT611LCR电桥

UT610系列LCR数字电桥表能准确并稳定地测定各种电子元件参数，主要是用来测试电感、电容、电阻的测试仪。该系列具有串/并联测量模式选择，测量元器件品质因数、损耗、相位角、等效电阻测量和直流电阻测量；电感、电容、电阻交流模式下其能够提供多达5种测量频率，更能满足实际需要。UT610系列具有功能直接、操作简便等特点，能以较低的预算来满足生产线质量保证、进货检验、电子维修业对器件的测试要求
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT611产品主要特点

UT611
  • 5999/999次计数双液晶显示屏，带30段模拟条显示
  • LCR自动识别/手动测量模式选择
  • 串联/并联测量模式选择
  • 4种测试频率选择（100Hz/120Hz/1KHz/10KHz）
  • 损耗因数（D）、品质因数（Q）、相位角（θ）、等效串联电阻（ESR）、等效并联电阻（EPR）、DCR直流电阻参数测量
  • DCR直流电阻测量
  • 开路/短路校准补偿，可有效降低因测试线带来的分布参数干扰
  • 筛选测量模式，用于快速筛选主参在一定范围的原件
  • 1000组数据存储/回读功能
  • 相对值测量模式
  • 数据保持、LCD背光灯、自动关机功能，
  • 仪表符合CE欧洲共同体（European Union）标准
型号
产品名称
显示位数
电感
电阻
测试参数
测量频率
数据传输
其它
操作
UT603
电感电容表
1999
2mH/20mH/200mH/2H/20H
200Ω/2KΩ/20KΩ/200KΩ/2MΩ/20MΩ
/
不可选
/
600uF电容测量/二极管/三极管
加入对比
UT601
电感电容表
1999
/
20Ω/200Ω/2KΩ/20KΩ/200KΩ/2MΩ/20MΩ/200MΩ/2000MΩ
/
不可调
/
20mF电容测量/二极管/三极管
加入对比
UT705
回路校准仪
/
/
/
/
/
/
测量功能：直流电压，直流电流，环路电流；输出功能：直流电流，变送器模拟电流
加入对比
UT701
温度校准仪
/
/
/
/
/
/
输出功能：直流电压，电阻，热电偶，热电阻
加入对比
UT622E
LCR数字电桥
99999
0.0μH--99.999H
0.0000Ω--9.9999MΩ
主L/C/R/Z/DCR 副 D/Q/θ/ESR
100Hz，120Hz，1kHz，10kHz，100kHz可选）
USB接口/PC数据记录：60000/USB数据传输
0.000pF--99.999μF电容测量
加入对比
UT622C
LCR数字电桥
99999
0.0μH--99.999H
0.0000Ω--9.9999MΩ
主L/C/R/Z 副D/Q/θ/ESR
100Hz，120Hz，1kHz，10kHz，100kHz（可选）
USB接口/PC数据记录：60000/USB数据传输
0.000pF--99.999μF电容测量
加入对比
UT622A
LCR数字电桥
99999
0.0μH--9999.9H
0.0000Ω--99.999MΩ
主L/C/R/Z 副D/Q/θ/ESR
100Hz/120Hz/1KHz/10KHz（可选）
Mini USB线数据传输
0.00pF--999.99mF电容测量
加入对比
UT612
LCR数字电桥
19999
20uH～2000H
20Ω～200MΩ
L/C/R/DCR/Q/D/θ
100Hz/120Hz/1KHz/10KHz/100KHz(可选)
USB接口/PC数据记录：60000/USB数据传输
20mF电容测量
加入对比
UT611
LCR电桥
5999
600uH～200H
60Ω～20MΩ
L/C/R/DCR/Q/D/θ
100Hz/120Hz/1KHz/10KHz(可选)
/
10mF电容测量
加入对比
UT725
多功能过程校准仪
20000
/
/
直流电压、直流电流、电阻、热电偶、热电阻、通断、脉冲测试
/
有
/
加入对比
UT715
多功能过程校准仪
20000
/
/
直流电压、直流电流、频率、通断测量
/
有
/
加入对比
UT714
多功能温度校准仪
20000
/
/
直流电压、电阻、热电偶、热电阻、通断
/
有
/
加入对比
开始对比
基本功能 量程 最高精度
型号   UT611
电感 (H) 600uH～200H ±(0.5%+5)
电容 (F) 600pF～10mF ±(0.5%+5)
电阻 (Ω) 60Ω～20MΩ ±(0.5%+5)
测试频率 (Hz) 100Hz/120Hz/1KHz/10KHz √
测试电压 0.5Vrms √
测试参数 L/C/R/DCR/Q/D/θ √
特殊功能
最大显示   6000
D/Q最大显示   6000
D/Q分辨率 0.001 √
自动量程   √
实时显示测试频率   √
测量模式 串联/并联 √
自动关机   √
低电压显示 ≤6.8V √
数字保持   √
相对测量   √
数据存储   1000
LCD 背光   √
模拟条   31段
筛选功能   √
校准功能   √
输出阻抗 120Ω √
LCR自动识别测量   √
一般特征
电源 9V电池(6F22)
LCD尺寸 40 X 63mm
机身颜色 红色 +  灰色
机身重量 374g
机身尺寸 96 X 193 X 47mm
标准配件 电池、SMD测试钳、USB数据线、转接插座
标准包装 彩盒、说明书、保修卡
标准包装数量 24台
标准包装尺寸 610mm X 450mm X 355mm
标准包装箱毛重 22.3Kg
