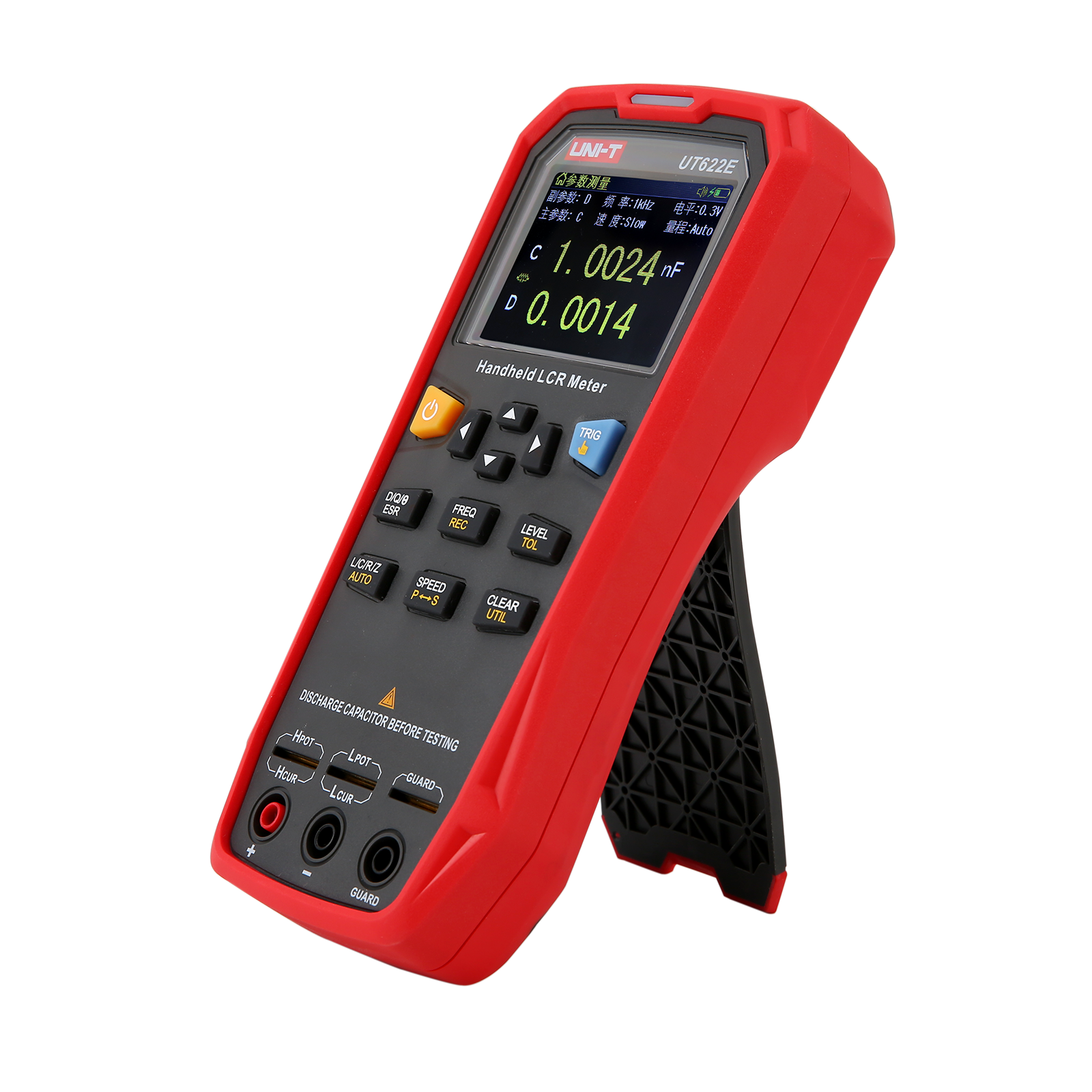

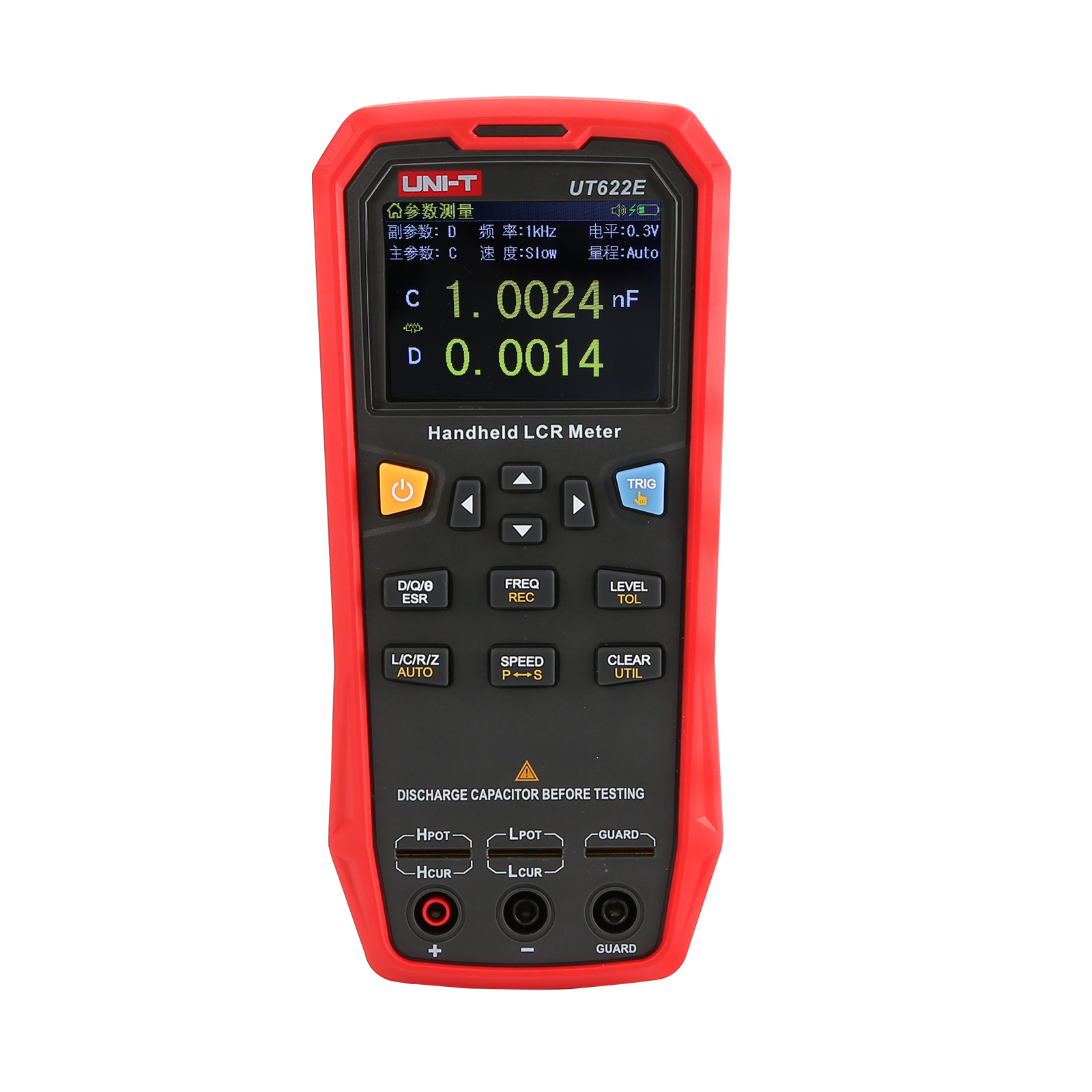

UT622ELCR数字电桥

UT622系列LCR数字电桥是用于测量电感、电容、电阻等元件参数的便捷手持式测量仪器，体积小巧，采用 3.7V 1800mAh锂聚合物电池供电或外部电源适配器供电，既可适用于台式机的应用场所，更为流动测量和手持测量场合提供了极大方便。仪器操作简洁直观，测试频率、参数、速度选择即按即现；同时还具备公差模式可进行元件分选，记录模式可辅助获取读数；操作方便的开路短路清零功能提高测量准确性；实用配置菜单可设定按键音、自动关机等操作。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT622E产品主要特点

UT622E
  • 手持式LCR测试仪，体积小巧
  • 2.8英寸TFT液晶显示
  • 中英文可选操作界面
  • 最高100kHz测试频率
  • 0.1V/0.3V/1.0V测试电平
  • 5位读数分辨率
  • 最高测量精度达到0.1%
  • 具有DCR测试功能(UT622E)
  • 最高测试速度20次/秒
  • 恒定100Ω信号源阻抗
  • 配备1800mAh锂聚合物电池
  • 限声光报警及计数功能
  • 记录统计功能
  • 手动、自动触发模式
  • 可自动按元件性质选择合适的测量参数



型号
产品名称
显示位数
电感
电阻
测试参数
测量频率
数据传输
其它
操作
UT603
电感电容表
1999
2mH/20mH/200mH/2H/20H
200Ω/2KΩ/20KΩ/200KΩ/2MΩ/20MΩ
/
不可选
/
600uF电容测量/二极管/三极管
加入对比
UT601
电感电容表
1999
/
20Ω/200Ω/2KΩ/20KΩ/200KΩ/2MΩ/20MΩ/200MΩ/2000MΩ
/
不可调
/
20mF电容测量/二极管/三极管
加入对比
UT705
回路校准仪
/
/
/
/
/
/
测量功能：直流电压，直流电流，环路电流；输出功能：直流电流，变送器模拟电流
加入对比
UT701
温度校准仪
/
/
/
/
/
/
输出功能：直流电压，电阻，热电偶，热电阻
加入对比
UT622E
LCR数字电桥
99999
0.0μH--99.999H
0.0000Ω--9.9999MΩ
主L/C/R/Z/DCR 副 D/Q/θ/ESR
100Hz，120Hz，1kHz，10kHz，100kHz可选）
USB接口/PC数据记录：60000/USB数据传输
0.000pF--99.999μF电容测量
加入对比
UT622C
LCR数字电桥
99999
0.0μH--99.999H
0.0000Ω--9.9999MΩ
主L/C/R/Z 副D/Q/θ/ESR
100Hz，120Hz，1kHz，10kHz，100kHz（可选）
USB接口/PC数据记录：60000/USB数据传输
0.000pF--99.999μF电容测量
加入对比
UT622A
LCR数字电桥
99999
0.0μH--9999.9H
0.0000Ω--99.999MΩ
主L/C/R/Z 副D/Q/θ/ESR
100Hz/120Hz/1KHz/10KHz（可选）
Mini USB线数据传输
0.00pF--999.99mF电容测量
加入对比
UT612
LCR数字电桥
19999
20uH～2000H
20Ω～200MΩ
L/C/R/DCR/Q/D/θ
100Hz/120Hz/1KHz/10KHz/100KHz(可选)
USB接口/PC数据记录：60000/USB数据传输
20mF电容测量
加入对比
UT611
LCR电桥
5999
600uH～200H
60Ω～20MΩ
L/C/R/DCR/Q/D/θ
100Hz/120Hz/1KHz/10KHz(可选)
/
10mF电容测量
加入对比
UT725
多功能过程校准仪
20000
/
/
直流电压、直流电流、电阻、热电偶、热电阻、通断、脉冲测试
/
有
/
加入对比
UT715
多功能过程校准仪
20000
/
/
直流电压、直流电流、频率、通断测量
/
有
/
加入对比
UT714
多功能温度校准仪
20000
/
/
直流电压、电阻、热电偶、热电阻、通断
/
有
/
加入对比
开始对比
型号 UT622A UT622C UT622E
测量参数 主：L/C/R/Z  副: D/Q/X/θ-Deg/θ-Rad/-ESR 主：L/C/R/Z/DCR 副: D/Q/X/θ-Deg/θ-Rad/-ESR
等效模式 串联/并联
参数及等效模式 手动/自动
量程方式 自动/锁定
测试端配置 2+1端、4+1端
测试速度 快速: 20, 中速: 5, 慢速: 2 (次/秒)
校准功能 短路、开路
记录与数据统计 平均、最大、最小
标称值 可设置，只限主参数
容限 1%-20%
声光报警 可设置
计数器 合格、不合格、总计数
测试信号频率 100Hz，120Hz，1kHz，10kHz 100Hz，120Hz，1kHz，10kHz，100kHz 100Hz，120Hz，1kHz，10kHz，100kHz
测试信号电平 0.1Vrms/0.3Vrms/1.0Vrms
DCR测试电平 无 无 DC1V
信号源输出阻抗 100Ω
读数 主参数最大读数99999字;副参数D/Q/θ最小分辨率0.0001
L 0.001uH- 9999.9H
C 0.001pF - 99.999mF
R 0.0001Ω-99.999MΩ
Z 0.0001Ω-99.999MΩ
DCR 无 无 0.1mΩ-999.99KΩ
D 0.0001 -- 9.9999
Q 0.0001 -- 99999
X 0.0001Ω-99.999MΩ
θ(Deg) -179.9°--179.99°
θ(Rad) -3.142 - 3.1416
ESR 0.01mΩ--999.99Ω
显示器 2.8" TFT LCD （320×240）
背光 10级亮度可调
电池型号 可更换3.7V 锂聚合物电池 ，1800mAH起
连续工作时间 典型:8小时 (1800mAH)

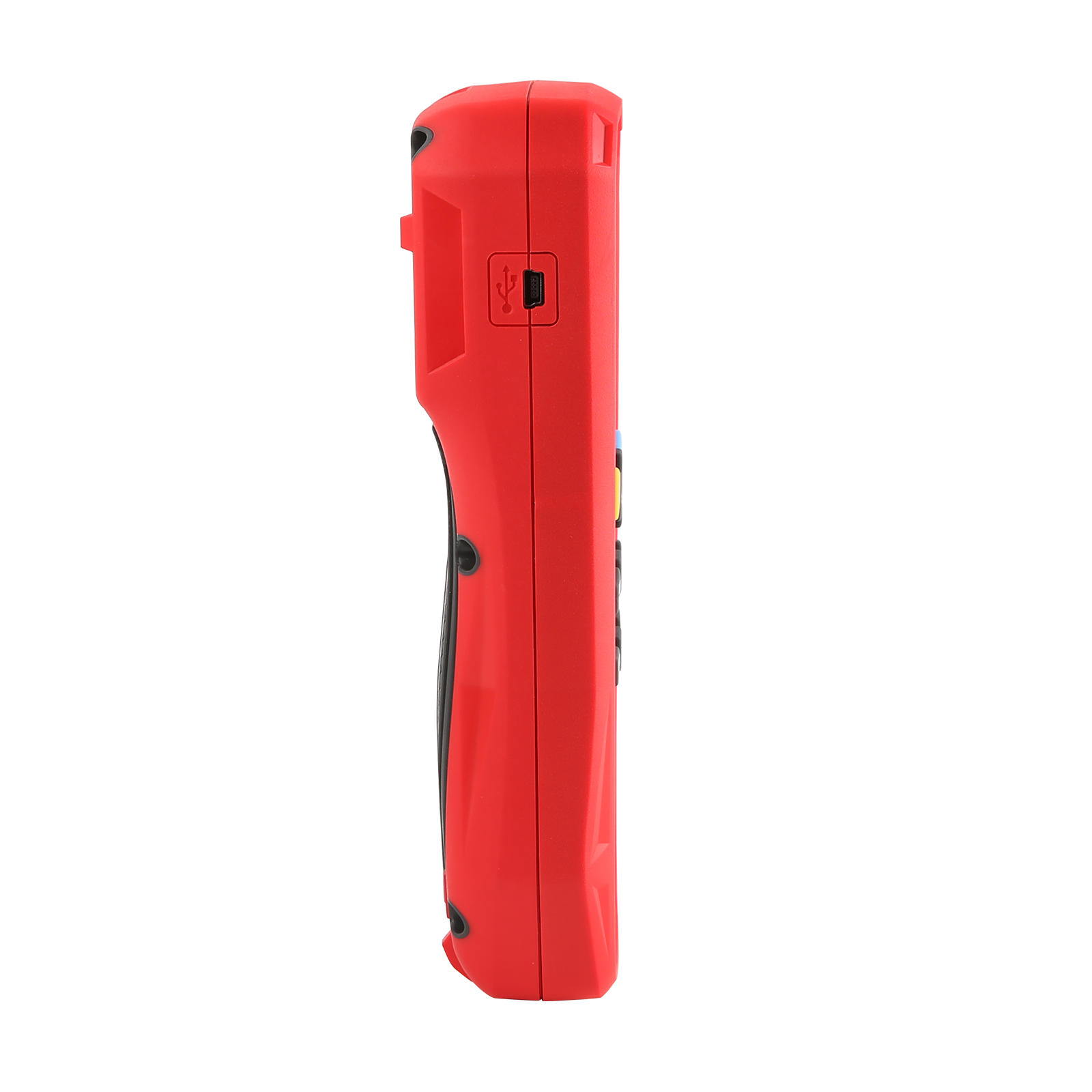

充电/通讯接口 Mini-USB(通讯充电一体化接口)
充电/通讯线 Mini-USB(通讯充电一体化连接线)
充电及外部供电适配器 USB口，输出DC5V+0.25，>1A
充电电流 恒充电流约330mA，充电过程自动管理，不需开机支持
外部电流 自动切换外部电源
工作电流(不含充电背光5级) 外部5V供电:最小130mA，典型160mA，最大190mA电池满电供电:最小140mA，典型180mA，最大200mA
待机(关机)电流 最大35μA(非充电类型)
自动关机设定 5min, 15min（默认）, 30min, 60min, OFF可设定；
温度 5℃-35℃
相对湿度 ≤80%R.H.
基本参数
机身颜色 红灰
重量(净重)，不含电池 305g
机身尺寸(W×H×D) 190mm×190mm×44mm
包装盒尺寸 225mmx220mmx63mm
标配附件 5V 1A电源适配器
橡胶插头鳄鱼夹测试(UTR-002) 四端开尔文测试线(UTR-L100k-H） 四端开尔文测试线(UTR-L100k-H）
UTR-001镀金短路板
用户手册一本
USB充电/数据线一根
官网下载：产品说明书/软件
选配件 四端开尔文测试线(UTR-L100k-H）； 橡胶插头鳄鱼夹测试线(UTR-002)
SMD开尔文测试钳(UTR-L100kS-H）
