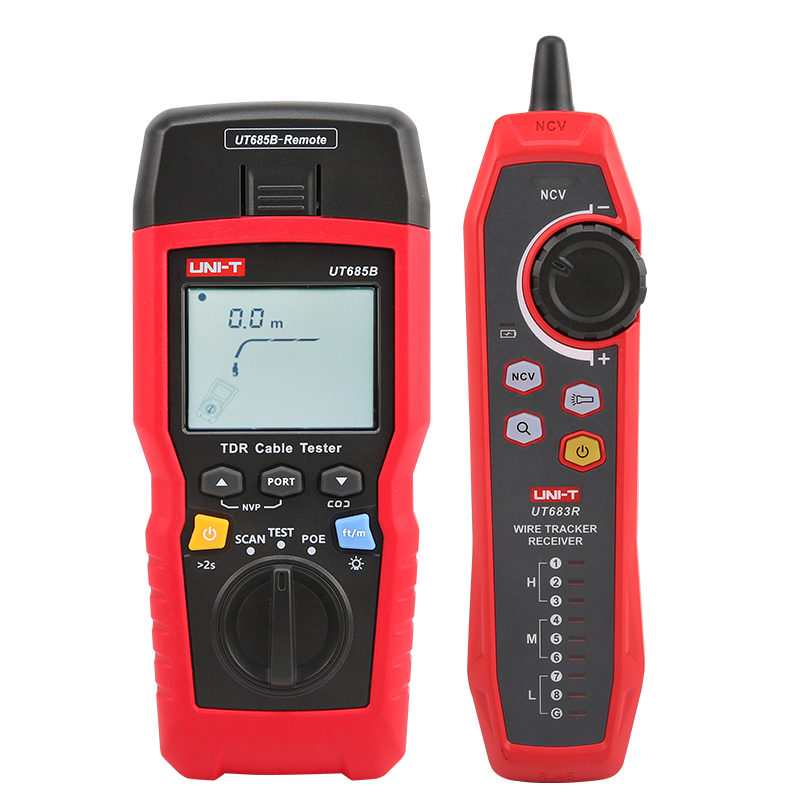

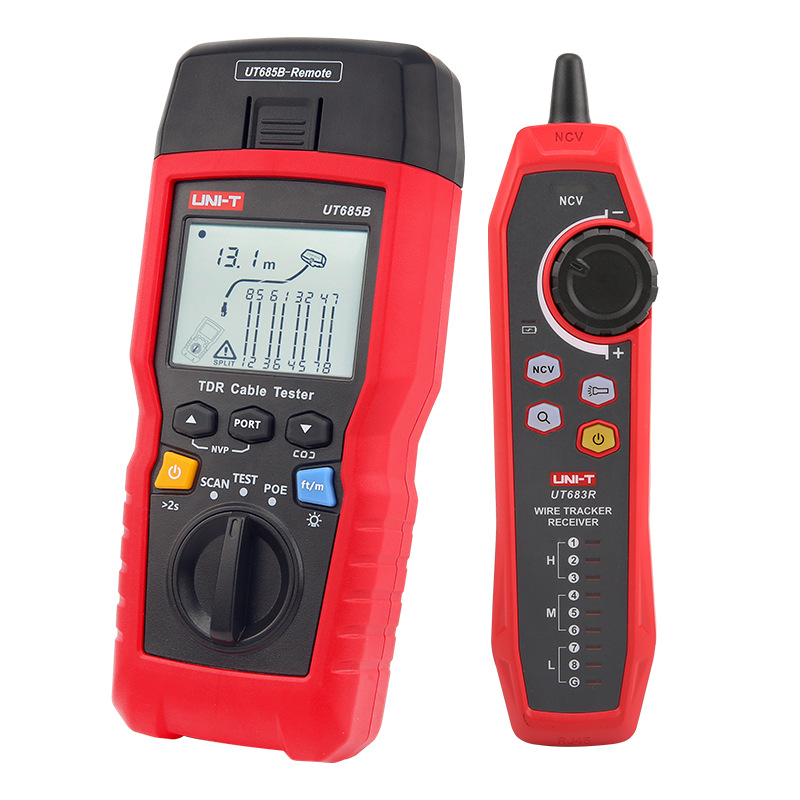

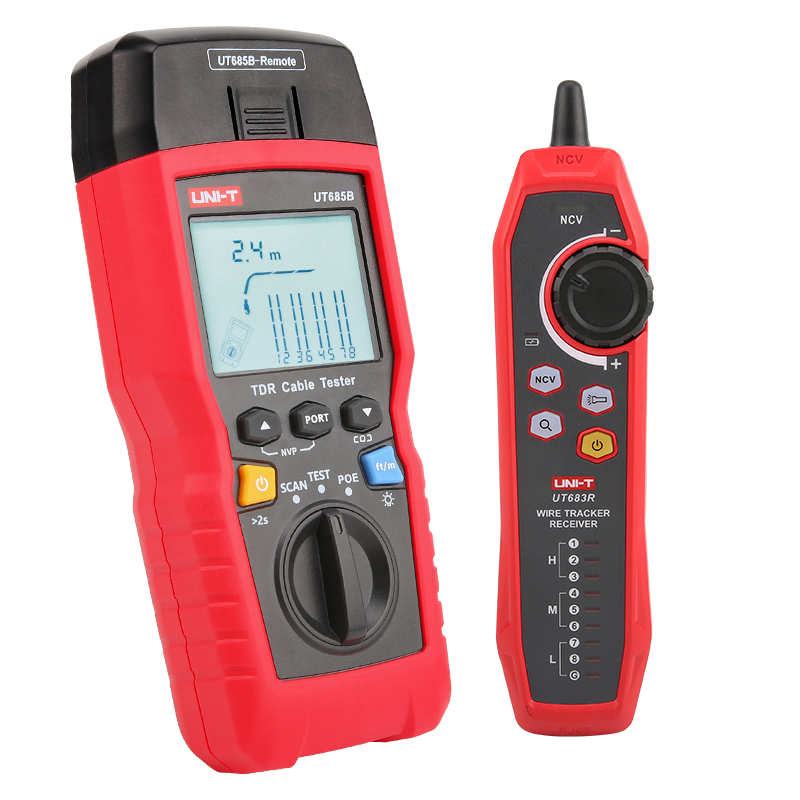

UT685B

测试仪

测试的电缆类型

双绞线：UTP(非屏蔽线)、FTP(铝箔屏蔽线)、SSTP(双屏蔽网络线)                    同轴电缆：50Ω、75Ω、93Ω

长度测试

量程：500   m

分辨率：0.3   m

典型准确度：±4%或0.6m(2   ft)，取较大值。NVP   不确定性是额外误差。

校准：用户可设置的双绞线和同轴电缆 NVP。利用已知长度的电缆来测定实际   NVP值。

NVP (Nominal Velocity of   Propagation) ：信号传播速率

线序测试

用于检测导线故障、短路、误接、线对串绕等问题。按比例绘制至故障点的线路长度，以直观地表示故障的大致位置。

端口检测

检测是否连接到以太网端口

POE检测

检测是否为POE供电设备，并能识别出是什么标准（802.3AF、802.3AT、802.3BT）

不测功率

寻线功能

发送125KHZ数字调制信号，信号强度10VPP

配合接收器实现寻线功能

端口闪烁

寻线状态下可开启端口闪烁功能

输入保护

70VDC

直流保护

显示方式

LCD

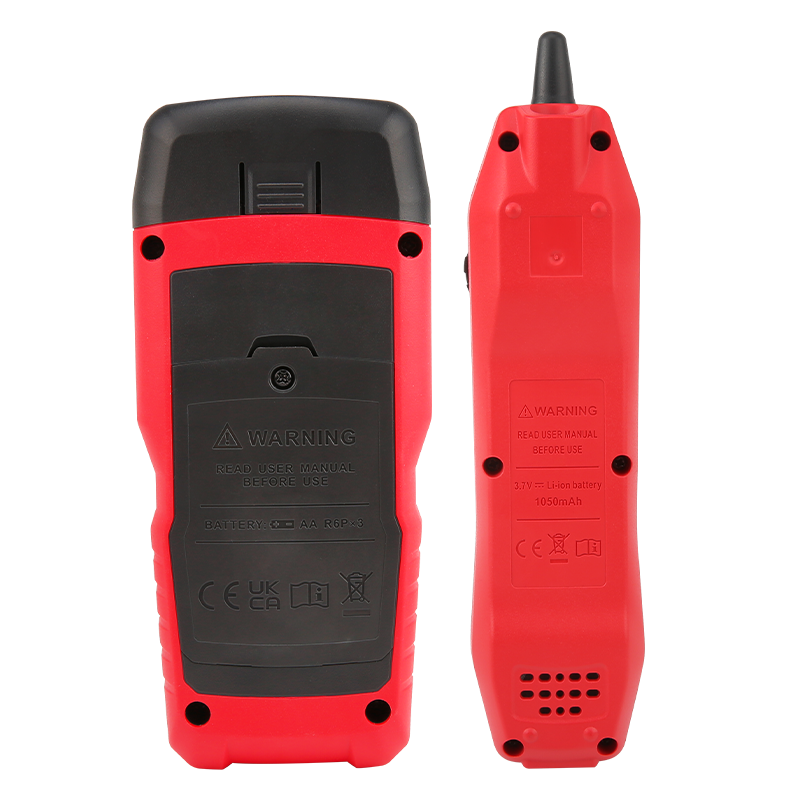

供电电池

1.5V，AA电池x3，约3.7V低电提醒，约3.3V强制关机

背光功能

√

自动关机

10分钟(寻线状态下60分钟)

跌落测试

1m

认证

CE,  EN 61326-1:2013 /   EN61326-2-2:2013

UT683R

接收器

寻线功能

RJ11端口寻线距离不少于3000米，RJ45端口可以交换机、路由器带载寻线距离不少于100米。(灵敏度可调、信号强度由高到低分为H、M、L 3阶对应LED和扬声器指示。

H阶：音量90db、LED1-G红色   长亮

M阶：音量80db、LED4-G红色   长亮

L阶：音量70db、LED7-G红色   长亮

NCV功能

测量电压范围 40-1000VAC , LED、扬声器指示。

手电筒

聚光手电筒、独立按键控制，10cm 照度   >200Lux

可单独开启或关闭手电筒

耳机接口

3.5mm耳机接口

插入耳机后扬声器会自动断开

输入阻抗

大于100MΩ

寻线、NCV均为感应式

低电提示

≤3.3V（低电时power   黄灯   1Hz   频率闪烁）   ≤3.0V   强制关机

√

工作电流

只开手电筒电流25mA，寻线最大音量时电流200mA。

持续工作时间大于5小时

自动关机

没有探测到信号10分钟后自动关机

供电电池

1050mAh充电锂电池，充电电流500mA

3.7V供电

认证

CE,  RoHs
