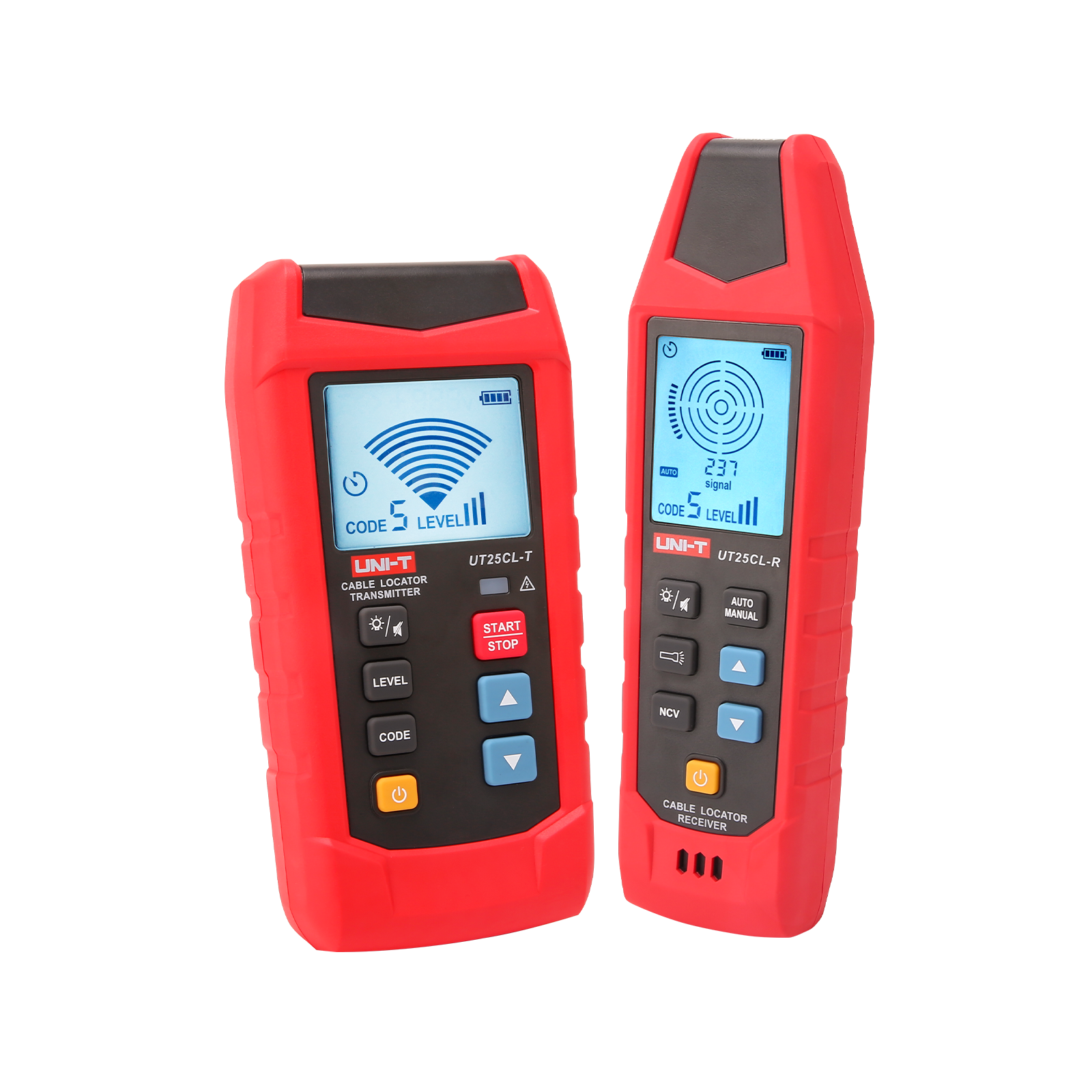

UT25CL手持式线缆探测仪

UT25CL是一款手持式线缆探测仪，可用于墙内布线等低压地埋的电缆路径探测，检验并诊断电缆布线中的开路、短路等问题；还可检测电缆是否带电并在发射器显示相应的电压值(带电电缆的电压>8V)；并且可以在接收器屏幕上同时显示信号强度，发射器编码发射器功率LEVEL，电池低电等信息。具有测量准确、操作方便和直观易用等优点，是低压线缆布线工程和其它金属导线线路工程及维护等工作的理想工具。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT25CL产品主要特点

UT25CL

  • 八种编码信号可选（0~7）

  • 发射器三档信号强度可调

  • 接收器多档灵敏度可调

  • NCV非接触验电

  • 交直流电压测量（量程8V~480V）

  • 墙内/地埋/明线/暗线等低压线缆路径或故障点（短路/开路）探测

型号
产品名称
适用线缆
对线类型
对线方式
寻线类型
端口闪烁
长度测试
输入保护
电源供电
其它
操作
UT685A KIT
TDR 线缆测试仪
RJ11、RJ45
RJ11、RJ45
/
网络线电话线
支持，屏幕符号显示
300m
70VDC
测试仪3 x 1. 5V AA碱性电池，接收器1050mAh充电锂电池
/
加入对比
UT25CL
手持式线缆探测仪
/
/
/
/
/
/
/
/
输出信号频率：33KHZ；CODE (编号值)：0,1,2,3,4,5,6,7
加入对比
UT685B KIT
TDR 线缆测试仪
/
可测试 RJ11、RJ45和同轴线缆类型，线序图屏幕显示
/
网络线电话线同轴线
支持，屏幕符号显示
/
/
测试仪3 x 1. 5V AA碱性电池，接收器1050mAh充电锂电池；可测量线缆长度，量程：500m
可测量线缆长度，量程：500m
加入对比
UT683KIT
网络寻线仪
/
线序测试,9个绿色LED（LED1~LED8、LED_G）指示（线长300）
/
网络线电话线同轴线
支持，屏幕符号显示
/
/
测试仪3 x 1. 5V AA碱性电池，接收器1050mAh充电锂电池；可测量线缆长度，量程：500m
/
加入对比
UT682
网络寻线仪
/
线序测试9个LED（LED1～LED8、LED_G）指示
/
网络线电话线同轴线电线电缆
/
/
/
接收器供电电池 9V层叠电池供电
/
加入对比
开始对比

发射器

项目

功能描述

输出信号频率

33KHZ

外部电压识别范围

8-480V

外部电压识别频率范围

DC     AC:50-60HZ

外部电压测量精度

±2.5% +3deg

外部过电压介电强度

最大480V DC/AC

过压等级

CAT III 480V

污染等级

2级

显示方式

段码LCD(TN半透)

供电方式

1.5V，AA碱性电池x6

背光功能

√

自动关机

支持，无任何操作和信号则10Min自动关机

背光

支持

CODE (编号值)

0,1,2,3,4,5,6,7

信号强度等级

1级，2级，3级

单极测试

支持(可带电测试，最大480V)

双极测试

支持(可带电测试，最大480V)

ELV 指示灯

外部输入电压 >25V,   ELV LED 微亮随着电压越高LED亮度增加且为常亮, 否则ELV LED微亮或者不亮

接收器

线路查找模式双极应用

约0~0.5米

电网电压识别

约0~0.4米

NCV

识别电压范围80~1000V,   50Hz/60Hz，靠近被测线缆

显示屏

段码LCD(TN半透)

电池

1.5V    AAA*6PCS

电能消耗

约30mA(不包括背光和电筒功能)
    约65mA(不包括背光功能)
    最大95mA(包括背光)

发射器没电提示

支持

APO自动关机

支持，无任何操作和信号则10Min自动关机

背光

支持

手电筒

支持

CODE (编号值)

0,1,2,3,4,5,6,7

发射器信号强度等级显示

1级，2级，3级

手动调节灵敏度

共9级

信号强度指数范围

0~999

信号强度模拟条范围

0~43

多机测试

支持(1个接收器最多能同时支持8个发射器的信号接收)
