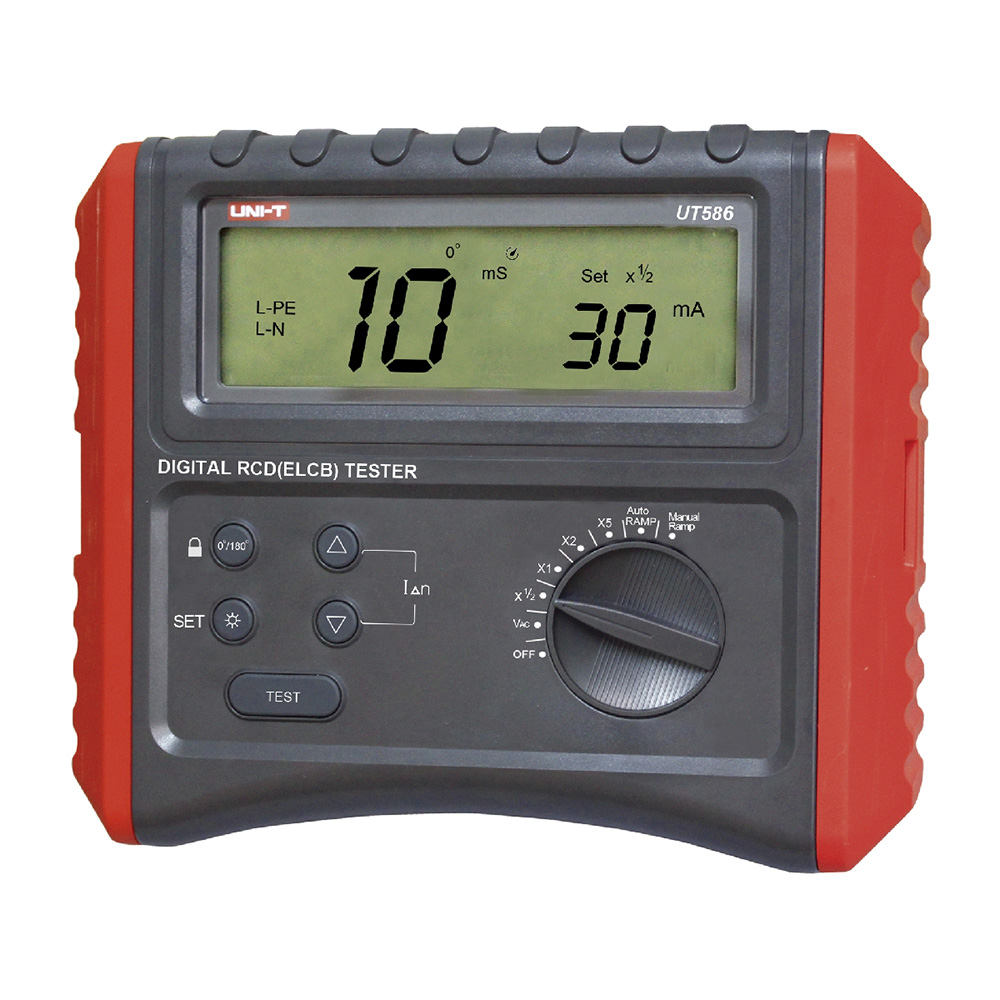

UT586漏电开关测试仪

UT586 是一款数字式漏电保护开关（RCD)测试仪，整机以智能微控制芯片为核心,并配以全功能保护电路设计.可用于测试漏电保护开关的动作电流和动作时间,也用于接线检查；并具备相位选择、遥控测试功能,过温自动禁止测量功能，线路电路异常自动禁止测量功能；精度高、性能稳定、操作方便、使用安会可靠。可广泛应用于家庭、学校、电力、制造、冶炼、化工等行业的安全测量，是漏电保护开关生产、安装、检验、维修的理想工具。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT586产品主要特点

UT586
  • 相位角度选择
  • 接线检查、LCD显示接线状态
  • AUTO RAMP测试功能
  • MANUAL RAMP测试功能
  • 锁定测试
  • 大电流1A触发测试
  • 过温检测
  • 数据保持
  • FUSE安全保护



型号
产品名称
RCD测试
工作电压
频率范围
直流电压
交流电压
接触电压自动检测
其它
操作
UT506B
防雷元件测试仪
/
/
/
/
/
/
/
加入对比
UT506A
防雷元件测试仪
/
/
/
/
/
/
/
加入对比
UT595
电气综合测试仪
支持
/
45Hz～60Hz
/
0V～440V
/
/
加入对比
UT586+
漏电开关测试仪
支持
30~480V
45～60Hz
/
30V～480V
/
/
加入对比
UT586
漏电开关测试仪
支持
195V-230V
50～60Hz
/
60V～400V
/
/
加入对比
UT585
漏电保护开关测试仪
支持
230V
50～60Hz
/
60V～400V
/
/
加入对比
UT582+
漏电保护开关测试仪
AUTO RAMP 10 / 20 / 30 /100 / 300 / 500mA
195V~253V
45～60Hz
/
交流电压(V)（频率）：30V～500V（45～60Hz）
/
/
加入对比
开始对比
基本功能 量程 基本精度
型号   UT586
RCD 测试 故障状态设定 额定动作电流 故障动作时间
X 1/2 10mA/20mA/30mA/100mA/200mA/300mA/500mA/1000mA 0-2000mS 0/180° √
X 1 10mA/20mA/30mA/100mA/200mA/300mA 0-2000mS 0/180° √
500mA/1000mA 0-200mS 0/180° √
X 2 10mA/20mA/30mA/100mA/200mA/300mA/500mA 0-200mS 0/180° √
X 5 10mA/20mA/30mA/100mA/200mA 0-200mS 0/180° √
AUTO RAMP 10mA/20mA/30mA/100mA/200mA/300mA/500mA/1000mA 0-300mS 0/180° √
MANUAL RAMP 10mA/20mA/30mA/100mA/200mA/300mA/500mA/1000mA 0-300mS 0/180° √
动作电流精度   ±10%
动作时间精度   ±(0.6%+4)
动作时间分辨率   1mS
工作电压 195V-230V（50Hz) ±10%
交流电压(V)（频率） 60V～400V（50～60Hz） ±(5%+2)
特殊功能
自动关机   √
低电压显示   √
数字保持   √
LCD 背光   √
接触电压自动检测   √
仪表器件过温检测   √
锁定测试功能   √
接线检查 根据指示灯状态 √
FUSE安全保护   √
一般特征
电源 1.5V电池(5#) × 8
LCD尺寸 125mm × 37mm
机身颜色 红色 + 灰色
机身重量 1000g
机身尺寸 210mm × 175mm × 90mm
标准配件 电池、测试线
标准包装 彩盒、说明书、保修卡、工具箱
标准包装数量 4台
标准包装尺寸 510m
