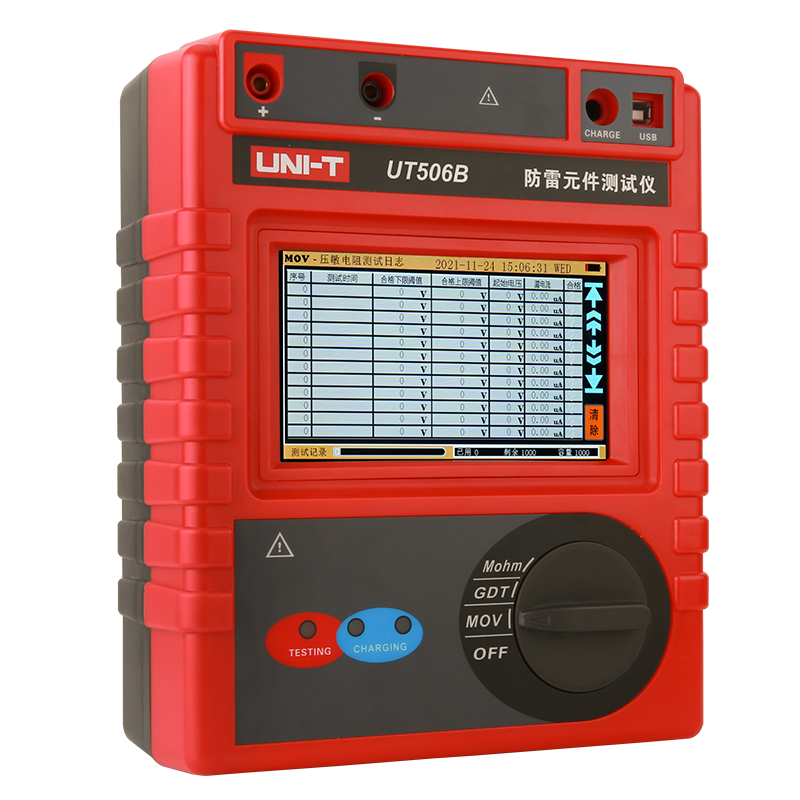

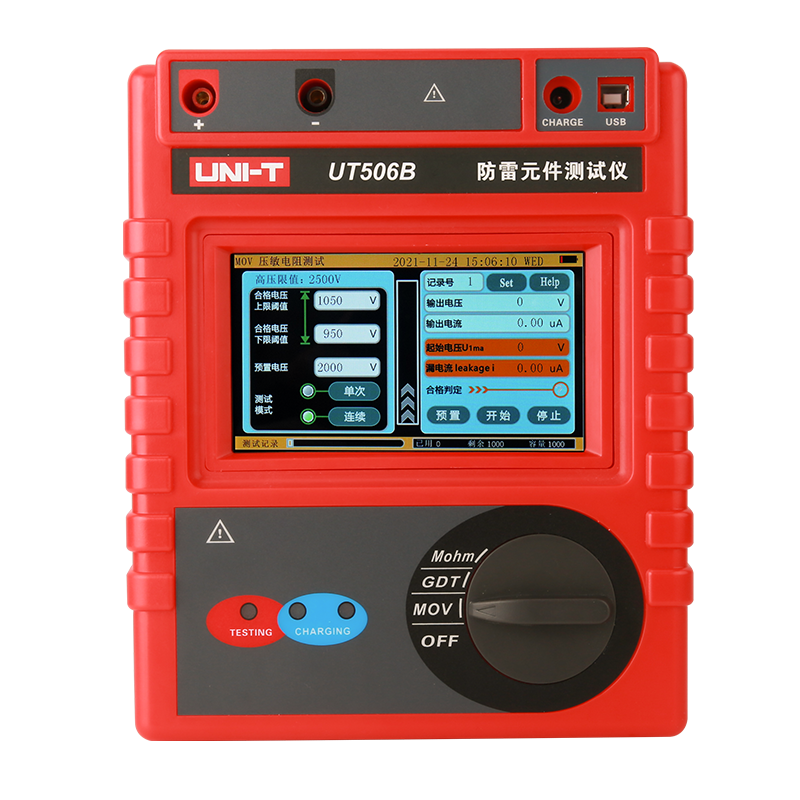

UT506B防雷元件测试仪

UT506B智能型防雷元件测试仪用于测量多种压敏电阻（MOV）和气体放电管（GDT）性能参数测试，仪表具有独特的高压短路保护、过流保护功能，专业级的参数设置功能、高压限值设定、升压速度设定、合格范围设定、合格判断筛选、自动量程调节等功能。还具有单件测试模式、连续测试模式功能，特别适合批量元件测试。还具有绝缘电阻、吸收比、极化指数测试功能。 仪器输出电压高达3000V，起始动作电压U1mA测量范围：50～3000V，漏电流测量范围：0～1000uA，直流击穿电压测量范围50～3000V，重复稳定性好、准确可靠、具有卓越的测试稳定性能和抗干扰能力。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT506B产品主要特点

UT506B
  • 测试功能：压敏电阻测试、放电管测试、绝缘电阻测试；
  • USB数据上传功能，导出为Excel格式；
  • 测试仪具有稳定的输出电压，输出电压最高达3000V
  • 自动存储含有日期时间的测试结果,可存储3000组测试记录,
  • USB接口数据上传功能,导出为Excel格式；
  • 采用可充电大容量锂电池;DC7.2V 2600mAh可充电锂电池;
型号
产品名称
RCD测试
工作电压
频率范围
直流电压
交流电压
接触电压自动检测
其它
操作
UT506B
防雷元件测试仪
/
/
/
/
/
/
/
加入对比
UT506A
防雷元件测试仪
/
/
/
/
/
/
/
加入对比
UT595
电气综合测试仪
支持
/
45Hz～60Hz
/
0V～440V
/
/
加入对比
UT586+
漏电开关测试仪
支持
30~480V
45～60Hz
/
30V～480V
/
/
加入对比
UT586
漏电开关测试仪
支持
195V-230V
50～60Hz
/
60V～400V
/
/
加入对比
UT585
漏电保护开关测试仪
支持
230V
50～60Hz
/
60V～400V
/
/
加入对比
UT582+
漏电保护开关测试仪
AUTO RAMP 10 / 20 / 30 /100 / 300 / 500mA
195V~253V
45～60Hz
/
交流电压(V)（频率）：30V～500V（45～60Hz）
/
/
加入对比
开始对比

电      源

DC 7.2V 2600mAh可充电锂电池（连续待机3小时以上）

测量方式

直流压降法

换      档

全自动换档

显示模式

触摸彩屏

LCD尺寸

108mm×65mm

主机尺寸

212mm×175mm×76mm

质    量

约1200g

测 试 线

红色1米，黑色1米各一条；鳄鱼夹2个，表笔2个

升压速度设定

总共有5个升压等级

高压限值设定

步进“250V”进行调节，最高可设定到3000V

合格范围设定

有

合格判断条件设定

可设定电压或漏电流作为判断合格的条件

合格判断提醒

蜂鸣器提示，合格响一声，不合格响三声

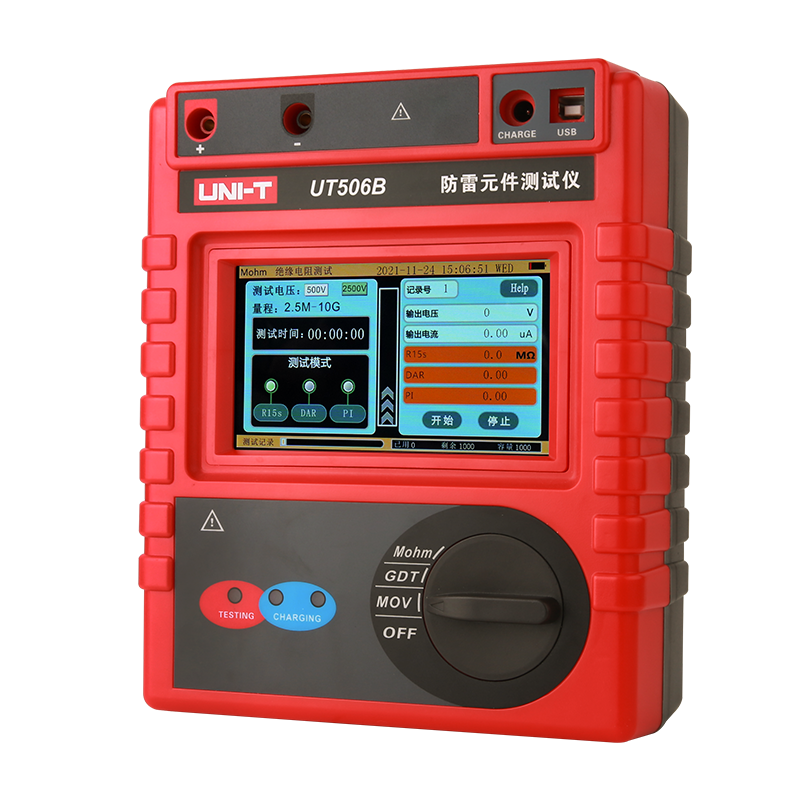

绝缘电阻测试功能

绝缘电阻（Mohm）、极化指数（PI）、吸收比（DAR）测试

数据存储

自动存储测试时数据，压敏电阻1000组、气体放电管1000组、绝缘电阻1000组。已用、可用存储空间直观指示。

数据查阅

有

溢出显示

超量程溢出时“9999.99”符号指示

 测试模式

单次：一键测试无需预置。

连续：可设预置电压，连续测试迅捷快速。

数据上传

USB接口，测试记录数据上传计算机，可导出为Excel格式。

电池电压

电池电量指示显示，电池电压低时提醒及时充电

自动关机

开机后25分钟无操作自动关机
