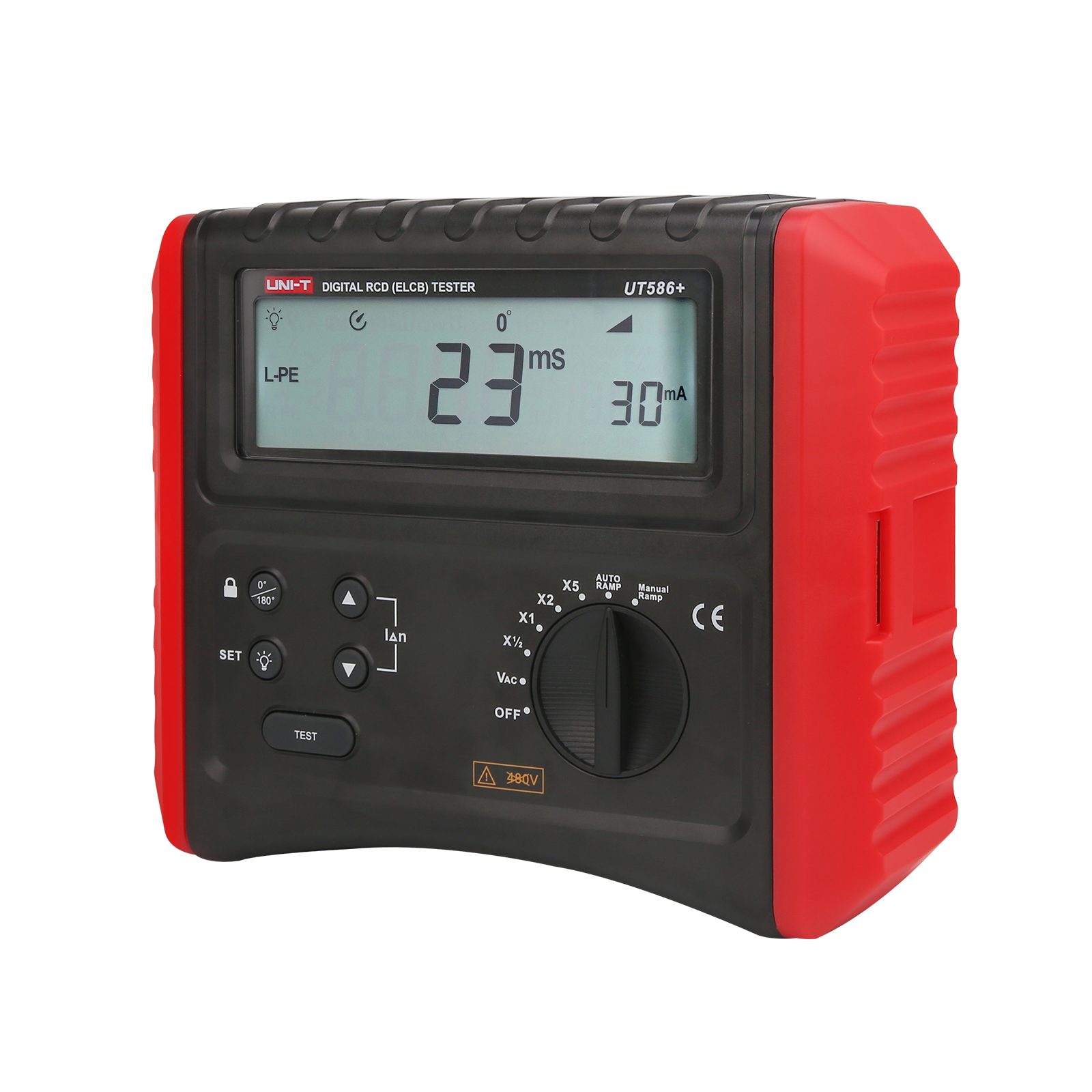

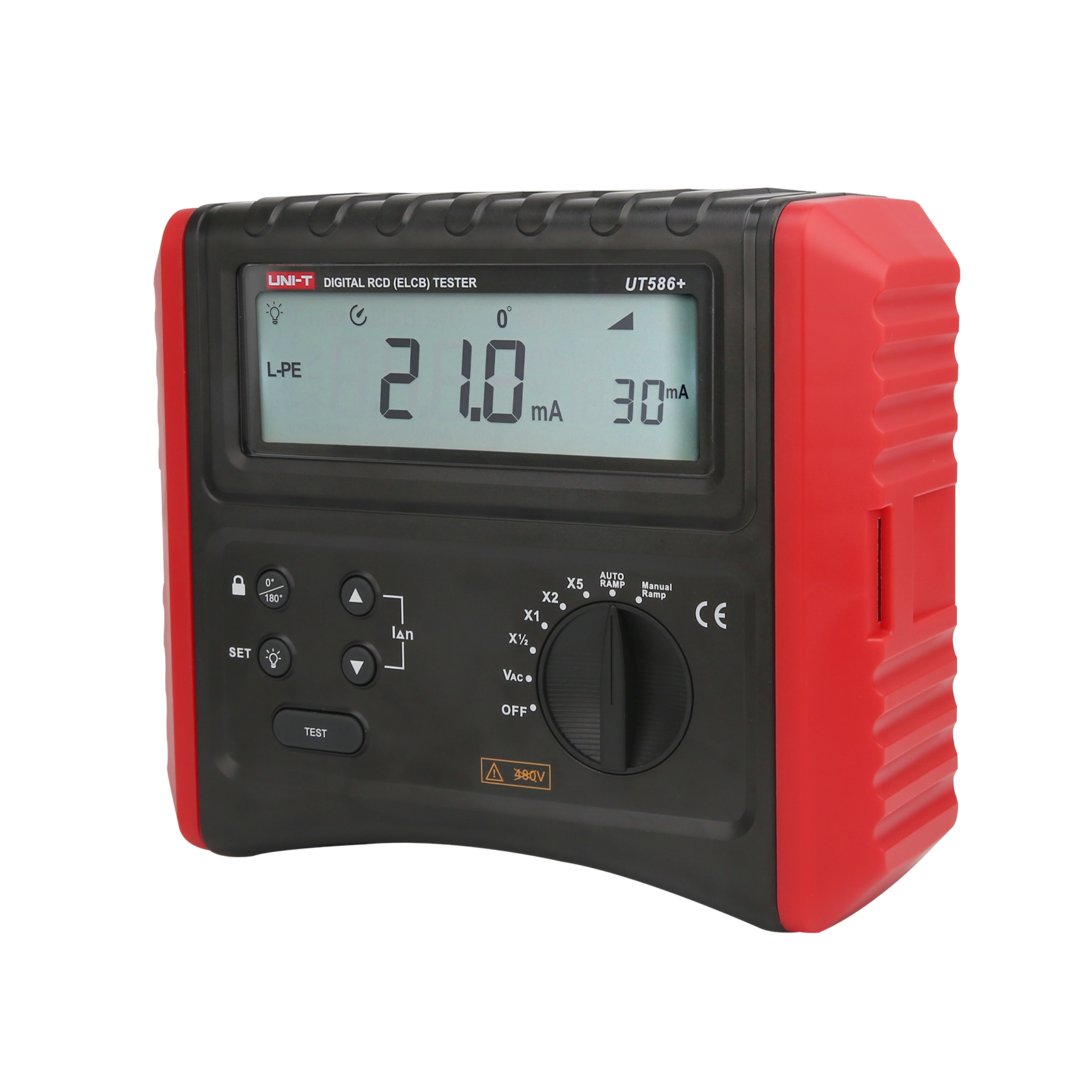

UT586+漏电开关测试仪

UT586+漏电保护器测试仪专为现场在线测试各种漏电保护器的漏电动作时间、以及线路交流电压。测试电流从5～1000mA分为8档(10、20、30、100、200、300、500、1000mA)，测试漏电流动作时间量程为0～2000ms，采用大屏LCD显示，具有电池低电量显示、自动关机、背光等功能，指示清晰，操作简便。仪表精度高、体积小、重量轻、外观精致，便于携带； 广泛应用于电力、制造、冶炼、化工 、家庭用电等行业的安全测量，是漏电保护开关生产、安装、检验、维修的理想工具 。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT586+产品主要特点

UT586+
  • 单相(110V/220V)漏电保护器测试;
  • 三相(380V)漏电保护器测试;
  • 10/20/30/100/200/300/500/1000mA触发电流可选;
  • X½，X1，X2，X5 额定动作电流倍数可选;
  • 交流电压30~480V;
  • RCD测试接线检查:LCD显示接线状态;
  • AUTO RAMP测试：同时显示跳闸时间及动作电流;
  • 锁定测试，RCD测试超限提示;
  • 过温检测，数据保持，背光功能，低电量提示，自动关机;
型号
产品名称
RCD测试
工作电压
频率范围
直流电压
交流电压
接触电压自动检测
其它
操作
UT506B
防雷元件测试仪
/
/
/
/
/
/
/
加入对比
UT506A
防雷元件测试仪
/
/
/
/
/
/
/
加入对比
UT595
电气综合测试仪
支持
/
45Hz～60Hz
/
0V～440V
/
/
加入对比
UT586+
漏电开关测试仪
支持
30~480V
45～60Hz
/
30V～480V
/
/
加入对比
UT586
漏电开关测试仪
支持
195V-230V
50～60Hz
/
60V～400V
/
/
加入对比
UT585
漏电保护开关测试仪
支持
230V
50～60Hz
/
60V～400V
/
/
加入对比
UT582+
漏电保护开关测试仪
AUTO RAMP 10 / 20 / 30 /100 / 300 / 500mA
195V~253V
45～60Hz
/
交流电压(V)（频率）：30V～500V（45～60Hz）
/
/
加入对比
开始对比

型号

UT586+

功能

工作电压（交流）

额定动作电流（(I△n））

故障动作时间范围

精度

动作电流

动作时间

*1/2

100~440V/50Hz/60Hz

10/20/30/100/200/300/500/1000mA

0~2000ms 0°/180°

误差范围：-10%~0%

±0.6%rdg±4dgt

*1

10/20/30/100/200/300mA

0~2000ms 0°/180°

误差范围：0%~+10%

500/1000mA

0~2000ms 0°/180°

*2

10/20/30/100/200/300/500mA

0~200ms 0°/180°

*5

10/20/30/100/200mA

0~200ms 0°/180°

Auto Ramp 测试

10/20/30/100/200/300/500/1000mA

I△n从40%到110%增长（步长5%）300ms x15 0°/180°

误差范围：-10%~+10%

Manual Ramp 测试

10/20/30/100/200/300/500/1000mA

0~300ms 0°/180°

交流电压

测量范围

分辨率

输入保护

±(3%+3)

30~480V

1V

500VAC/700VDC

接线检查

当没有接线、供电不正常或者没通电时，LCD显示“L-PE”闪烁

相位角度选择

测试可选择从正的（0°）或从负的（180°）半周开始测试，按“0°/180°”键进行相位切换。

锁定测试

在电源断开下，长按“0°/180°”键开启锁定测试功能，只要将测试线正确连接待测端即可自动测试。

AUTO RAMP测试

可同时测试跳闸动作电流和动作时间。

RCD测试超限提示

当测试跳闸动作时间超过最大测试时间而跳闸，LCD显示“>最大值”。

过温检测

当设备内部相关器件过温时，LCD显示过温符号，设备自动禁止RCD测试。

数据保持

测试完成后，测量结果自动保持于界面上。

背光功能

短按“LIGHT”键打开背光，再次短按关闭背光；在MANUAL RAMP档时，长按此按键开启或关闭I△n设定功能。

低电量提示

当电池电压约小于7.2V时，LCD显示低电量图标。

自动关机

无操作约10分钟后，设备会自动关机；若要取消自动关机，则先按住“0°/180°”键再开机即可。

电池供电

8节1.5V AA碱性电池。

引用标准

IEC 61010-1 CATIII 300V/CAT II 440V Class II / IEC61557-1-6 / IEC 61010-2-31

一般特性

机身颜色

红+灰

机身重量

725g

机身尺寸

161*117*68mm

标准配件

使用说明书（中英文）： 1本

保修证/合格证： 1张

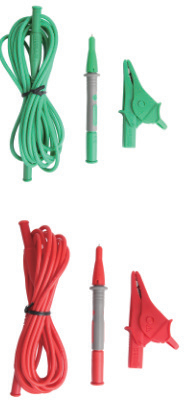

测试表笔线：1套（红/绿）

鳄鱼夹2个（红/绿）

笔杆式测试探头2个（红/绿）

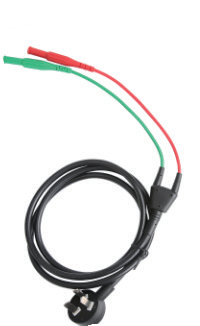

测试表笔线转中规三插头：1条

1.5V AA碱性电池：8节

标准包装

彩盒+工具箱

标准包装数量

卡通箱：4台

标准包装尺寸

585×380×335mm
