UT699A-S5S1550nm

新品上市
OTDR在光纤通信领域具有广泛的应用场景，如光纤通信网络、光缆施工与维护、网络运营商、航空航天、科研教育等。随着光纤网络建设的不断推进和光纤通信技术的不断发展，使其在更多场景中发挥关键作用。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT699A-S5S产品主要特点

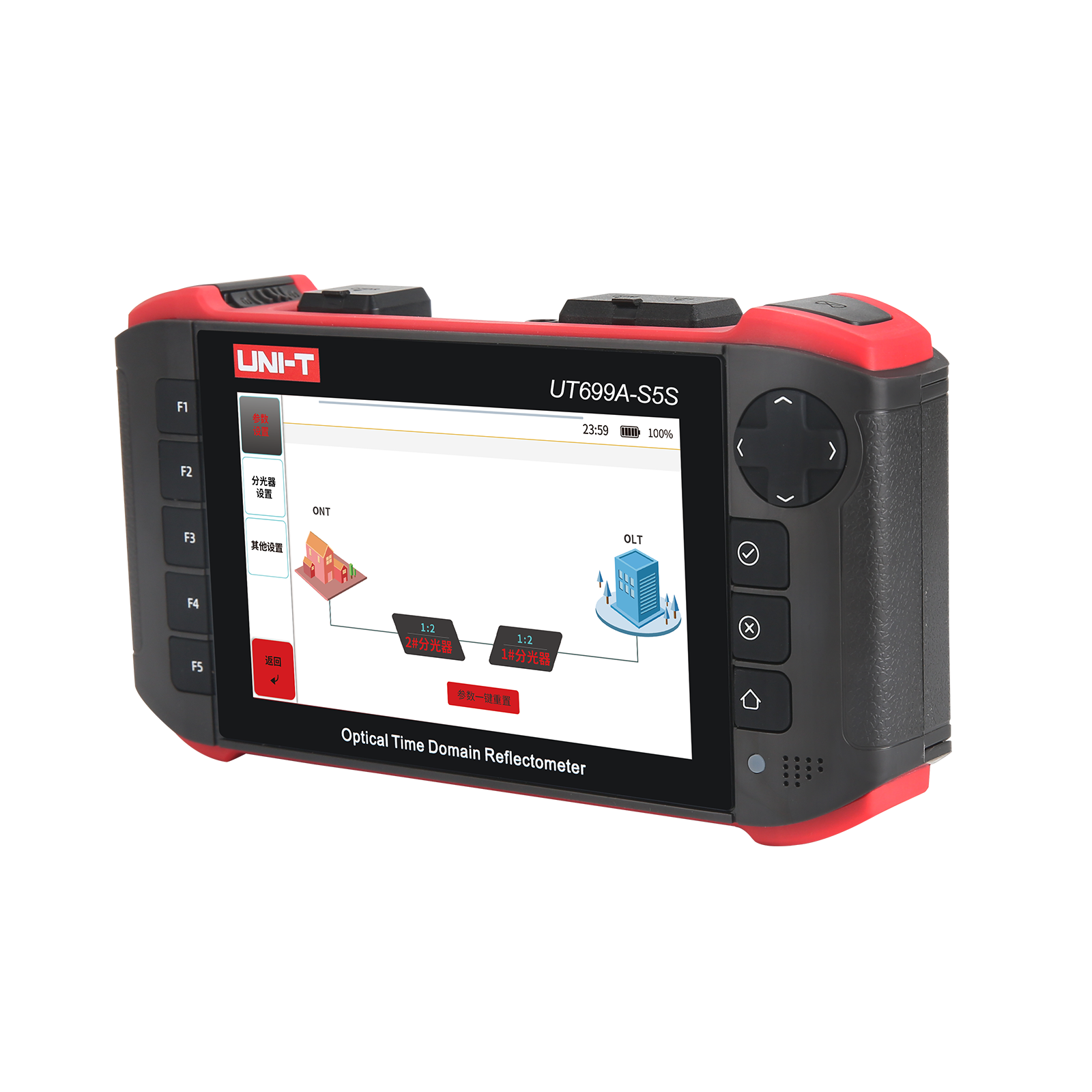

UT699A-S5S
  • 5英寸高清彩屏 触屏+按键操作。
  • 多功能合一：OTDR、事件地图、光万用表、网线测试、远程管理、文件管理。
  • 多波长可选、弱光整治、支持带光测试（仅UT699A-S5S,UT699A-S62 ）。
  • 150km大量程，测试更游刃有余。
  • 更大动态范围（需选择对应型号）。

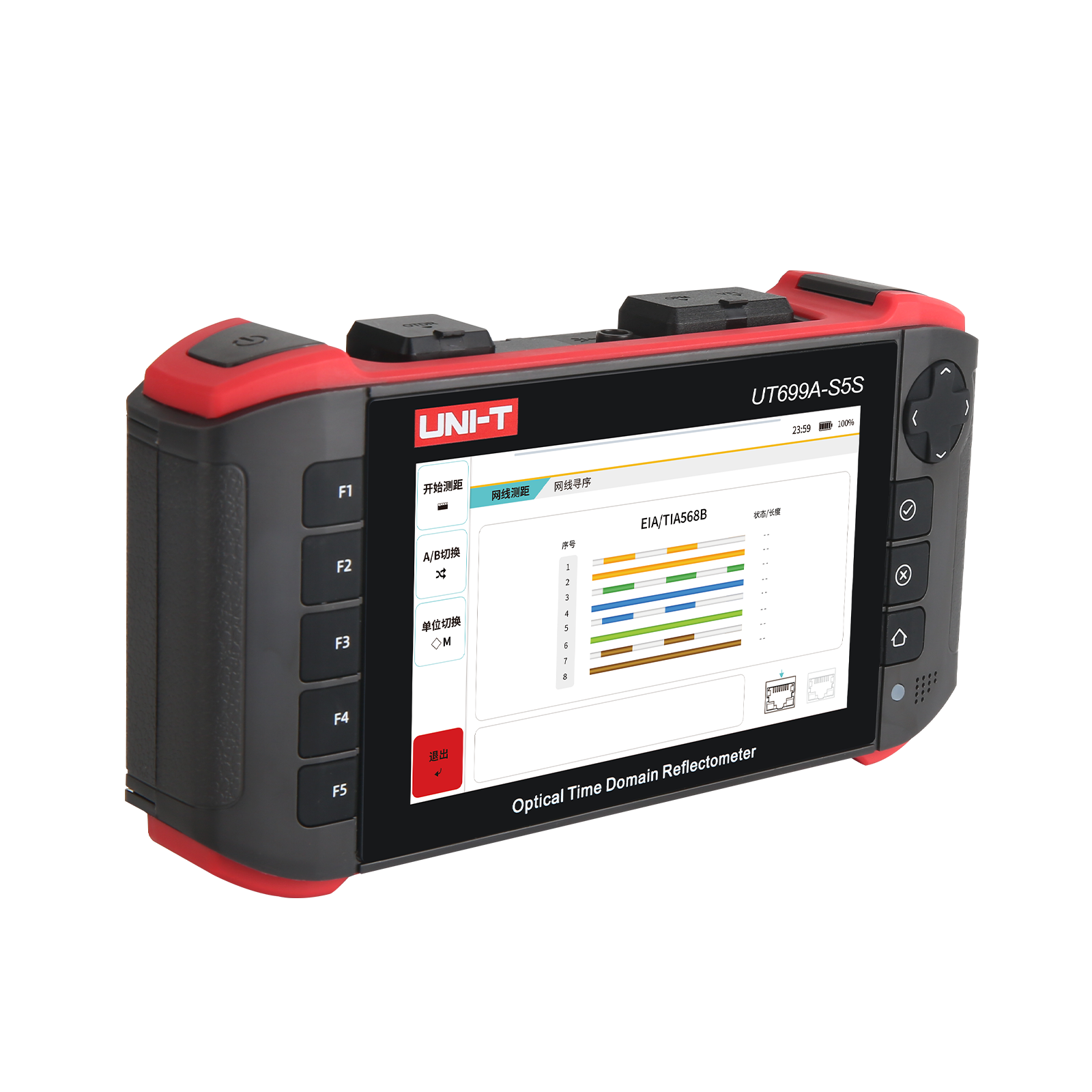

  • 内置网线测试功能，可搭配寻线寻序一体机或寻序网络模块使用。
  • 支持远程管理及FTP服务。
  • 内置3.6V/5000mAh充电锂电池
型号
波长
动态范围
事件盲区
功率计接口
红光源输出功率
光源输出功率
屏幕
锂电池容量
操作
UT699
1550nm
22dB
2m
2.5mm通用接口
15mW
＞-5dBm
段码屏
3.7V 1000mAh
加入对比
UT699-S
1550nm
20dB
＜3m
2.5mm通用接口
10mW
＞-5dBm
3.5英寸彩屏,分辨率320*480，触摸
3.7V 2000mAh
加入对比
UT699-D
1310nm/1550nm
22dB/20dB
＜3m
2.5mm通用接口
10mW
＞-5dBm
3.5英寸彩屏,分辨率320*480，触摸
3.7V 2000mAh
加入对比
UT699C
1310nm/1550nm
40dB/38dB
1.3m
FC/UPC(可变成2.5mm通用接口)
10mW
＞-5dBm
7寸 1024x600 电容触摸彩屏
7.4V/5200mAh
加入对比
UT699B
1310nm/1550nm
32dB/30dB
1.5m
2.5mm通用接口
10mW
＞-5dBm
7寸 800x480 电容触摸彩屏
3.7V/10400mAh/锂电池
加入对比
UT699A-S62
1625nm
30dB
2m
2.5mm通用接口
10mW
＞-5dBm
5寸彩屏，分辨率800*480，触控
3.7V/5000mAh/锂电池
加入对比
UT699A-S5S
1550nm
20dB
2m
2.5mm通用接口
10mW
＞-5dBm
5寸彩屏，分辨率800*480，触控
3.7V/5000mAh/锂电池
加入对比
UT699A-S35B
1310nm/1550nm
32dB/30dB
2m
2.5mm通用接口
10mW
＞-5dBm
5寸彩屏，分辨率800*480，触控
3.7V/5000mAh/锂电池
加入对比
UT699A-S35A
1310nm/1550nm
26dB/24dB
2m
2.5mm通用接口
10mW
＞-5dBm
5寸彩屏，分辨率800*480，触控
3.7V/5000mAh/锂电池
加入对比
开始对比
型号 UT699A-S5S UT699A-S62 UT699A-S35A UT699A-S35B
波长 1550nm±20nm 1625nm±20nm 1310nm±20nm/1550nm±20nm
动态范围 20dB 30dB 26dB/24dB 32dB/30dB
光接口数量 1
测试范围 0.1~150km
光纤类型 单模
光接口 SC/UPC
脉冲宽度 5ns~20us
测量时间 5~180s
实时测量刷新率 2Hz
衰减盲区 8m
事件盲区 2m
采样点 15600
最小点间距 0.16m
线性度 ±0.05dB/dB
损耗阈值 0.01dB
损耗分辨率 0.001dB
距离不确定度 ±（0.8＋0.005%*距离＋采样分辨率）m
输入光检测 支持
折射率设置 1.0000~2.0000
功率计功能（OPM）
接口 2.5mm通用接口
探测器类型 InGaAs
响应波长 700~1700nm
校准波长 850/980/1270/1300/1310/1490/1550/1577/1625/1650nm
功率范围  （C型）+30~-50dBm
精确度 C型：±0.4dB(1310/1490/1550/1625nm)   ±1dB(850/1300/980/1270/1577/1610/1650nm)
显示精度 0.01dBm
显示单位 dBm，dB，W(mW，uW， nW自动切换)
频率识别 270 / 1K / 2KHz
波长记忆 有
用户自校准 支持
相对值测量 支持
红光源功能（VFL）
接口 2.5mm通用接口
波长 650±20nm
输出功率 10mW
模式 CW / 闪烁1Hz
光源功能（OLS）
接口 SC/UPC
波长 1550nm±20nm 1625nm±20nm 1310nm±20nm/1550nm±20nm
输出功率 ＞-5dBm
模式 CW / 270Hz / 1kHz / 2kHz / 1kHz+闪烁 / 2kHz+闪烁
其他
屏幕 5英寸彩屏，分辨率800*480，触控
LED照明 有
自动关机 有
充电接口 Type-C接口
网线测试 RJ-45接口/网线测距/网线寻序/网线寻线
存储方式 支持TF卡存储/U盘存储
截屏功能 截屏按键
电池 3.6V/5000mAh/锂电池
电量指示 有，5档指示
使用时间 待机＞9小时，测量＞5小时
充电指示 充电指示灯，充电中（红色闪烁），充满（红色常亮）
工作温湿度  -10~50℃@使用； 0~45℃@充电。<90% RH不结露
存储温湿度 100%电量下：1小时-20~60℃，24小时-20~45℃。50%电量下：12小时-20~60℃，
1个月-20~45℃。推荐50%电量，65±20%RH，25℃环境下存储，每3个月充放电一次。
尺寸 190mmX102mmX45mm
重量 约500g
