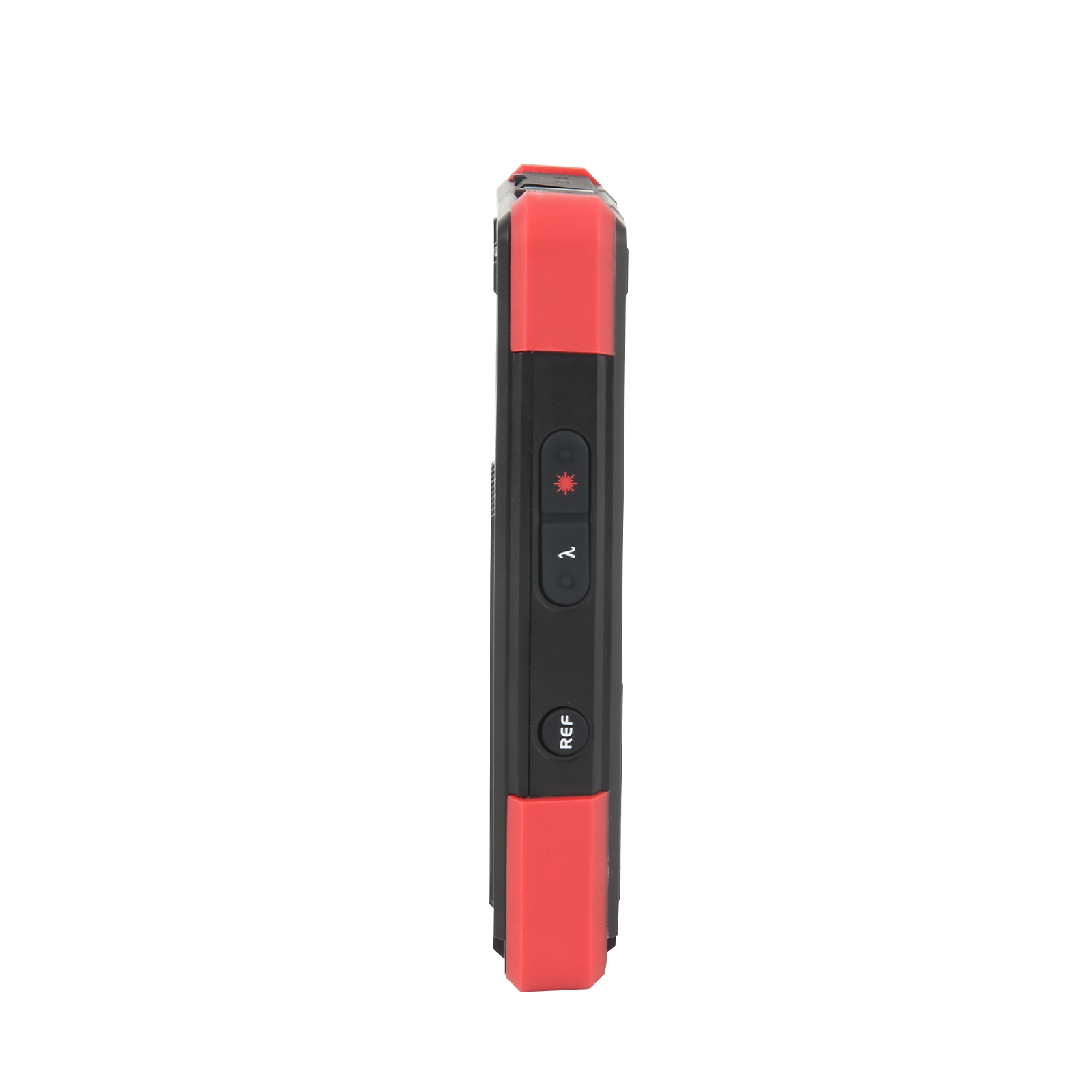

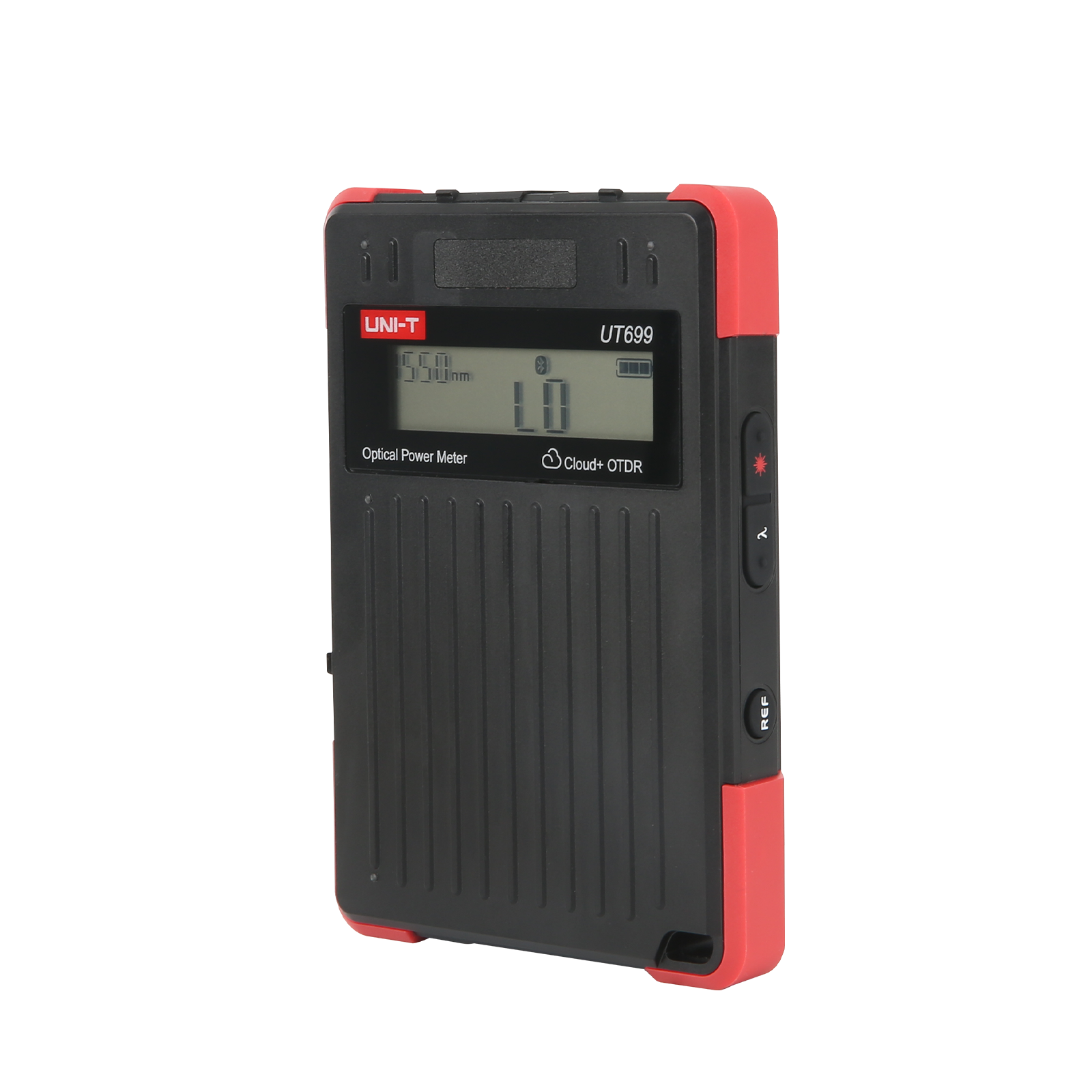

| 型号 | UT699 | |||||||
| OTDR功能 | ||||||||
| 光接口数量 | 1 | |||||||
| 动态范围 | 1550nm:22dB | |||||||
| 测试范围 | 0.1~80km | |||||||
| 光纤类型 | 单模 | |||||||
| 波长 | 1550nm±20nm | |||||||
| 光接口 | SC/UPC | |||||||
| 脉冲宽度 | 5ns~20us | |||||||
| 测量时间 | 5~180s | |||||||
| 实时测量刷新率 | 1Hz | |||||||
| 衰减盲区 | 8m | |||||||
| 事件盲区 | 2m | |||||||
| 采样点 | 7800 | |||||||
| 最小点间距 | 0.16m | |||||||
| 线性度 | ±0.05dB/dB | |||||||
| 损耗阈值 | 0.01dB | |||||||
| 损耗分辨率 | 0.001dB | |||||||
| 距离不确定度 | ±（0.8＋0.005%*距离＋采样分辨率）m | |||||||
| 输入光检测 | 支持 | |||||||
| 折射率设置 | 1.0000~2.0000 | |||||||
| 功率计功能（OPM） | ||||||||
| 接口 | 2.5mm通用接口 | |||||||
| 探测器类型 | InGaAs | |||||||
| 响应波长 | 700~1700nm | |||||||
| 校准波长 | 850/980/1270/1300/1310/1490/1550/1577/1625/1650nm | |||||||
| 功率范围 | +26~-50dBm(C型） | |||||||
| 精确度 | C型：±0.4dB(1310/1490/1550/1625) ±1dB(850/1300/980/1270/1577/1610/1650nm) 准确度范围： +23dBm~-40dBm 其余参考如下： ±0.8dB: +23dBm-+26dBm, -40dBm--45dBm@1550nm测试波长 ±3.0dB: -45dBm--50dBm@1550nm测试波长 |
|||||||
| 显示精度 | 0.01dBm | |||||||
| 显示单位 | dBm,dB,W(mW uW自动切换) | |||||||
| 频率识别 | 270 / 1K / 2Khz | |||||||
| 波长记忆 | 有 | |||||||
| 用户自校准 | 支持 | |||||||
| 相对值测量 | 支持 | |||||||
| 红光源功能（VFL） | ||||||||
| 接口 | 2.5mm通用接口 | |||||||
| 波长 | 650±20nm | |||||||
| 输出功率 | 15mW | |||||||
| 模式 | CW / 2Hz | |||||||
| 光源功能（OLS） | ||||||||
| 接口 | 同OTDR接口 | |||||||
| 波长 | 同OTDR波长 | |||||||
| 输出功率 | ＞-5dBm | |||||||
| 模式 | CW / 270Hz / 1kHz / 2kHz / 1kHz+闪烁 / 2kHz+闪烁 | |||||||
| 其他 | ||||||||
| 屏幕 | 段码屏 | |||||||
| 自动关机 | 有 | |||||||
| 充电接口 | Type-C接口 | |||||||
| 电池 | 3.7V/1000mAh/锂电池 | |||||||
| 电量指示 | 有，百分比显示 | |||||||
| 使用时间 | 待机＞16小时，测量＞3.5小时 | |||||||
| 充电时间 | <2.5H | |||||||
| 充电指示 | 充电指示灯，充电中（红色常亮），充满（红色灭） | |||||||
| 工作温湿度 | -10~50℃@使用； 0~45℃@充电。<90% 不结露 | |||||||
| 存储温湿度 | 100%电量下：1小时-20~60℃，24小时-20~45℃。 50%电量下：12小时-20~60℃，1个月-20~45℃。 推荐50%电量，65±20%RH，25℃环境下存储，每3个月充放电一次。 |
|||||||
| 尺寸 | 102mmX72mmX17mm | |||||||
| 重量 | 约100g | |||||||
