UT699B1310nm/1550nm

新品上市
OTDR作为一种精密的光纤检测仪器，其应用领域已从传统的光纤通信网络建设与维护，拓展到工业工程检测、特殊环境应用和新兴技术领域。随着技术进步，OTDR的空间分辨率、动态范围和智能化水平不断提升，使其在更多场景中发挥关键作用。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT699B产品主要特点

UT699B
  • 模块化OPM+VFL，易于检修。
  • 动态范围1310nm:32dB/ 1550nm:30dB。
  • 测试距离0.1~280km。
  • 事件盲区1.5m。
  • 7英寸高清彩屏全触摸屏操控。
  • 网线线序测试、网线长度测试。
  • 内置3.7V/10400mAh充电锂电池。
型号
波长
动态范围
事件盲区
功率计接口
红光源输出功率
光源输出功率
屏幕
锂电池容量
操作
UT699
1550nm
22dB
2m
2.5mm通用接口
15mW
＞-5dBm
段码屏
3.7V 1000mAh
加入对比
UT699-S
1550nm
20dB
＜3m
2.5mm通用接口
10mW
＞-5dBm
3.5英寸彩屏,分辨率320*480，触摸
3.7V 2000mAh
加入对比
UT699-D
1310nm/1550nm
22dB/20dB
＜3m
2.5mm通用接口
10mW
＞-5dBm
3.5英寸彩屏,分辨率320*480，触摸
3.7V 2000mAh
加入对比
UT699C
1310nm/1550nm
40dB/38dB
1.3m
FC/UPC(可变成2.5mm通用接口)
10mW
＞-5dBm
7寸 1024x600 电容触摸彩屏
7.4V/5200mAh
加入对比
UT699B
1310nm/1550nm
32dB/30dB
1.5m
2.5mm通用接口
10mW
＞-5dBm
7寸 800x480 电容触摸彩屏
3.7V/10400mAh/锂电池
加入对比
UT699A-S62
1625nm
30dB
2m
2.5mm通用接口
10mW
＞-5dBm
5寸彩屏，分辨率800*480，触控
3.7V/5000mAh/锂电池
加入对比
UT699A-S5S
1550nm
20dB
2m
2.5mm通用接口
10mW
＞-5dBm
5寸彩屏，分辨率800*480，触控
3.7V/5000mAh/锂电池
加入对比
UT699A-S35B
1310nm/1550nm
32dB/30dB
2m
2.5mm通用接口
10mW
＞-5dBm
5寸彩屏，分辨率800*480，触控
3.7V/5000mAh/锂电池
加入对比
UT699A-S35A
1310nm/1550nm
26dB/24dB
2m
2.5mm通用接口
10mW
＞-5dBm
5寸彩屏，分辨率800*480，触控
3.7V/5000mAh/锂电池
加入对比
开始对比
型号 UT699B
光接口数量 1
动态范围 1310nm:32dB/ 1550nm:30dB
测试范围 0.1~280km
光纤类型 单模
波长 1310±20nm/1550nm±20nm
光接口 FC/UPC
脉冲宽度 5ns~10us
测量时间 5~180s
实时测量刷新率 2Hz
衰减盲区 7m
事件盲区 1.5m
采样点 15600
最小点间距 0.16m
线性度 ±0.05dB/dB
损耗阈值 0.01dB
损耗分辨率 0.001dB
距离不确定度 ±（0.8＋0.005%*距离＋采样分辨率）m
输入光检测 支持
折射率设置 1.0000~2.0000
功率计功能（OPM）
接口 2.5mm通用接口
探测器类型 InGaAs
响应波长 700~1700nm
校准波长 850/980/1270/1300/1310/1490/1550/1577/1625/1650nm
功率范围  (C型) +30 ~ -50dBm
精确度 C型：±0.4dB(1310/1490/1550/1625nm)±1dB(850/1300/980/1270/1577/1650nm)
显示精度 0.01dBm
显示单位 dBm,dB,W(mW,  uW，nW自动切换)
频率识别 270/1k/2KHz
波长记忆 有
用户自校准 支持
相对值测量 支持
红光源功能（VFL）
接口 2.5mm通用接口
波长 650±20nm
输出功率 10mW
模式 CW / 闪烁
光源功能（OLS）
接口 FC/UPC
波长 1310±20nm/1550nm±20nm
输出功率 ＞-5dBm
模式 CW / 270Hz / 1kHz / 2kHz / 1kHz+闪烁 / 2kHz+闪烁
其他
屏幕 7英寸 800x480 电容触摸彩屏
自动关机 有
充电接口 Type-C接口
网线测试 RJ-45接口 / 网线测距 / 网线测序
电池 3.7V/10400mAh/锂电池
电量指示 有，5档指示
使用时间 待机＞10小时，测量＞6小时
充电指示 充电指示灯，非快充（红色）,快充中（黄色），充满（绿色）
工作温湿度  -10~50℃@使用； 0~45℃@充电。<90% RH不结露
存储温湿度 100%电量下：1小时-20~60℃，24小时-20~45℃。50%电量下：12小时-20~60℃，1个月-20~45℃。推荐50%电量，65±20%RH，25℃环境下存储，每3个月充放电一次。
尺寸 215mmX 153mmX 64mm
重量 约1085g

UT699B中文说明书

下载

UT699B 计量认证

下载

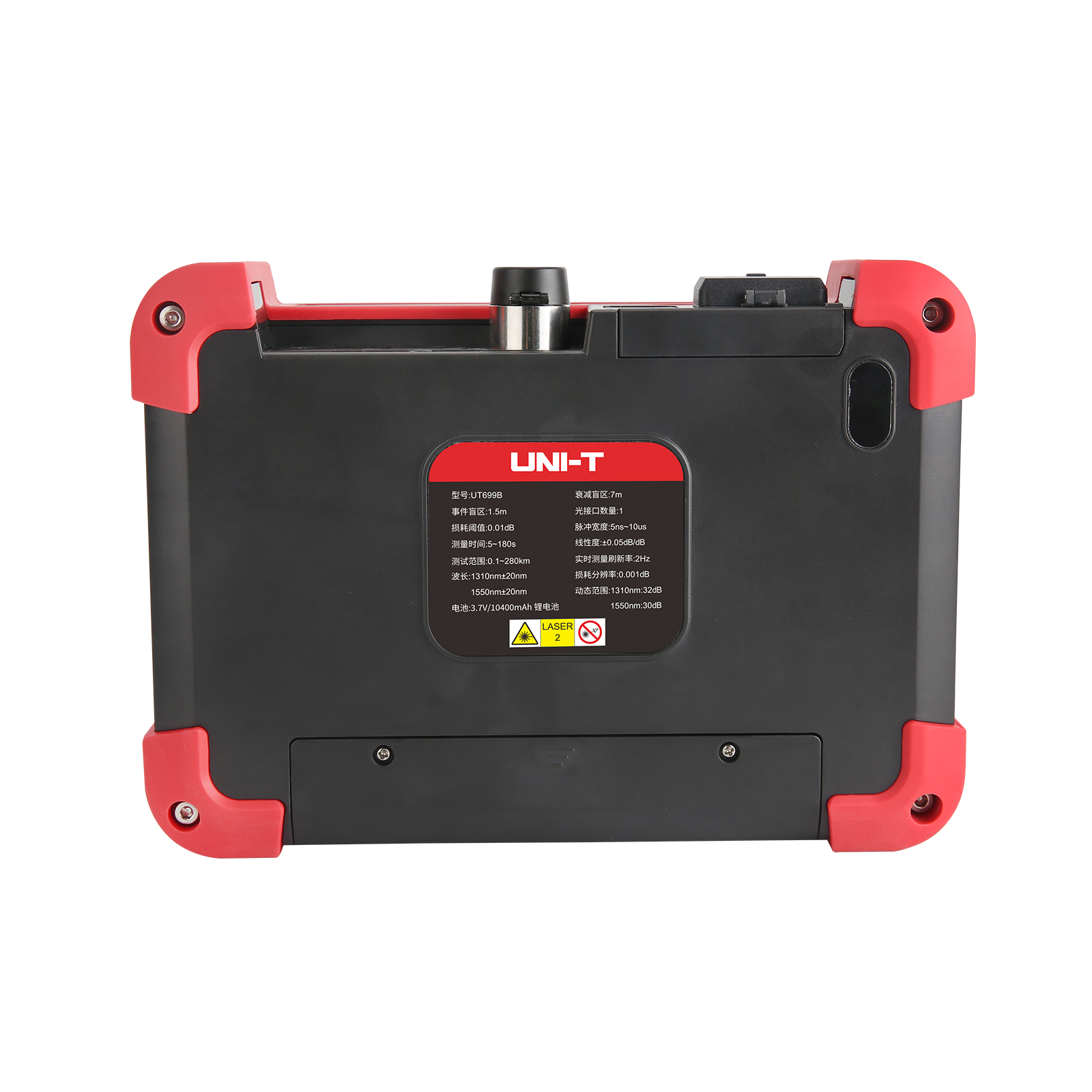

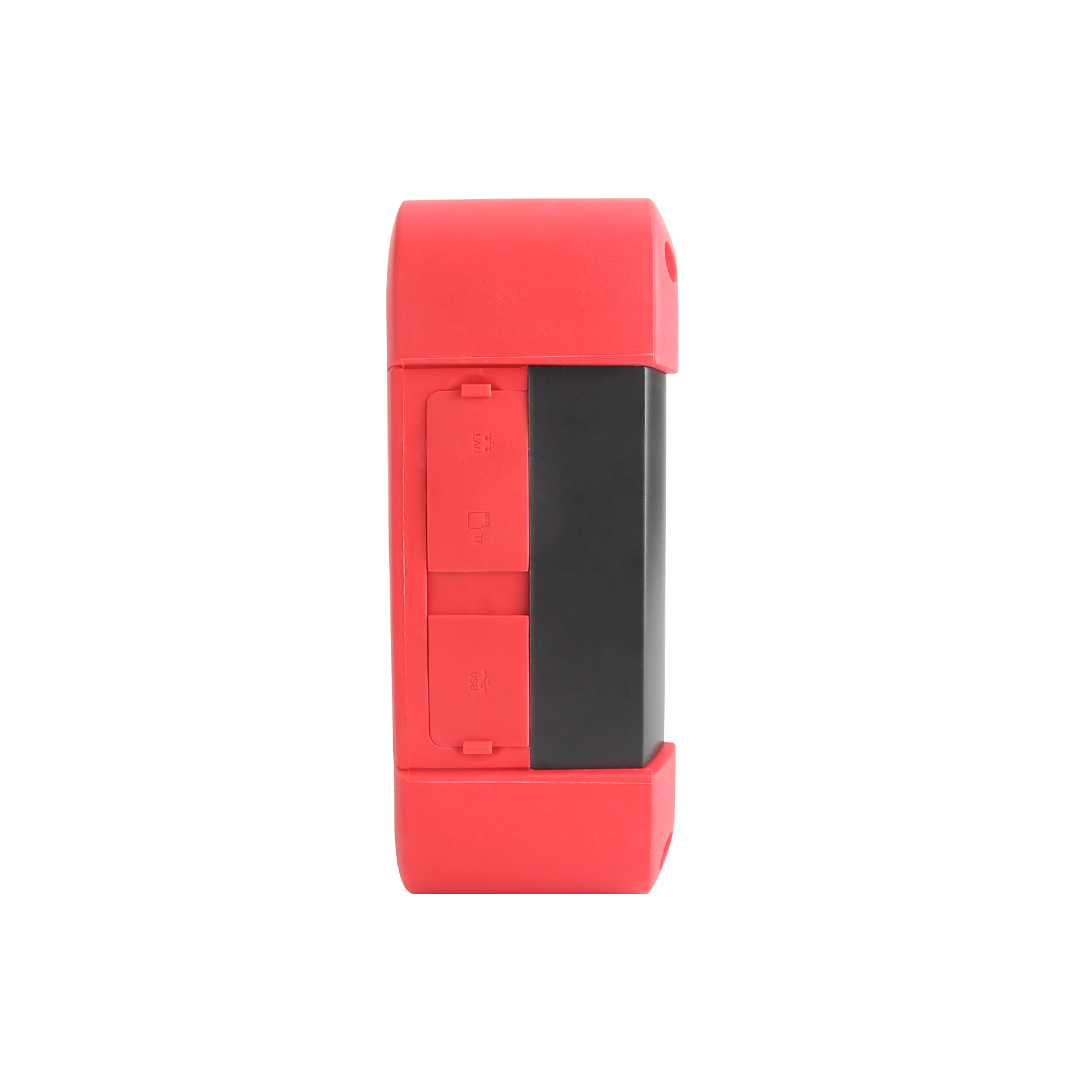

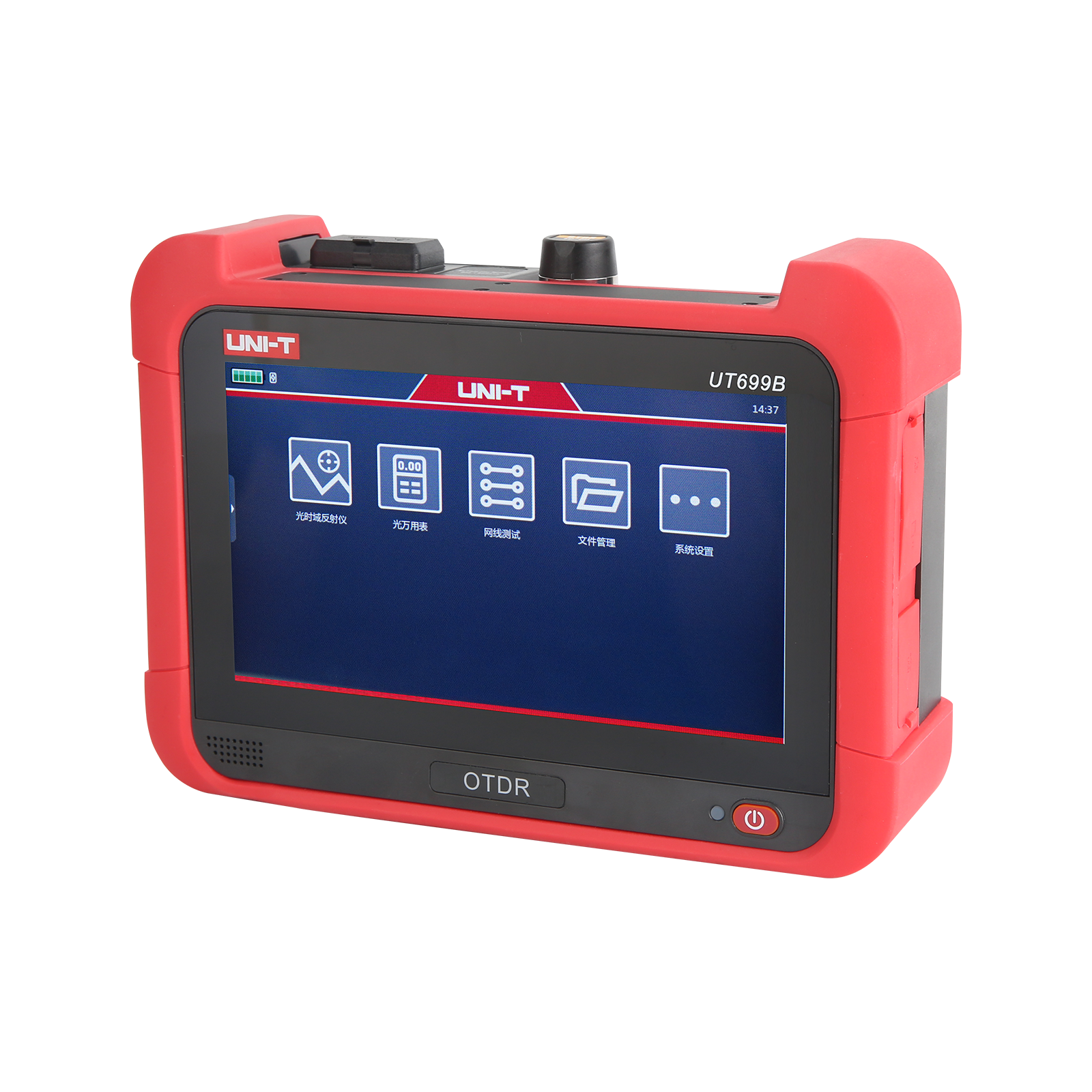

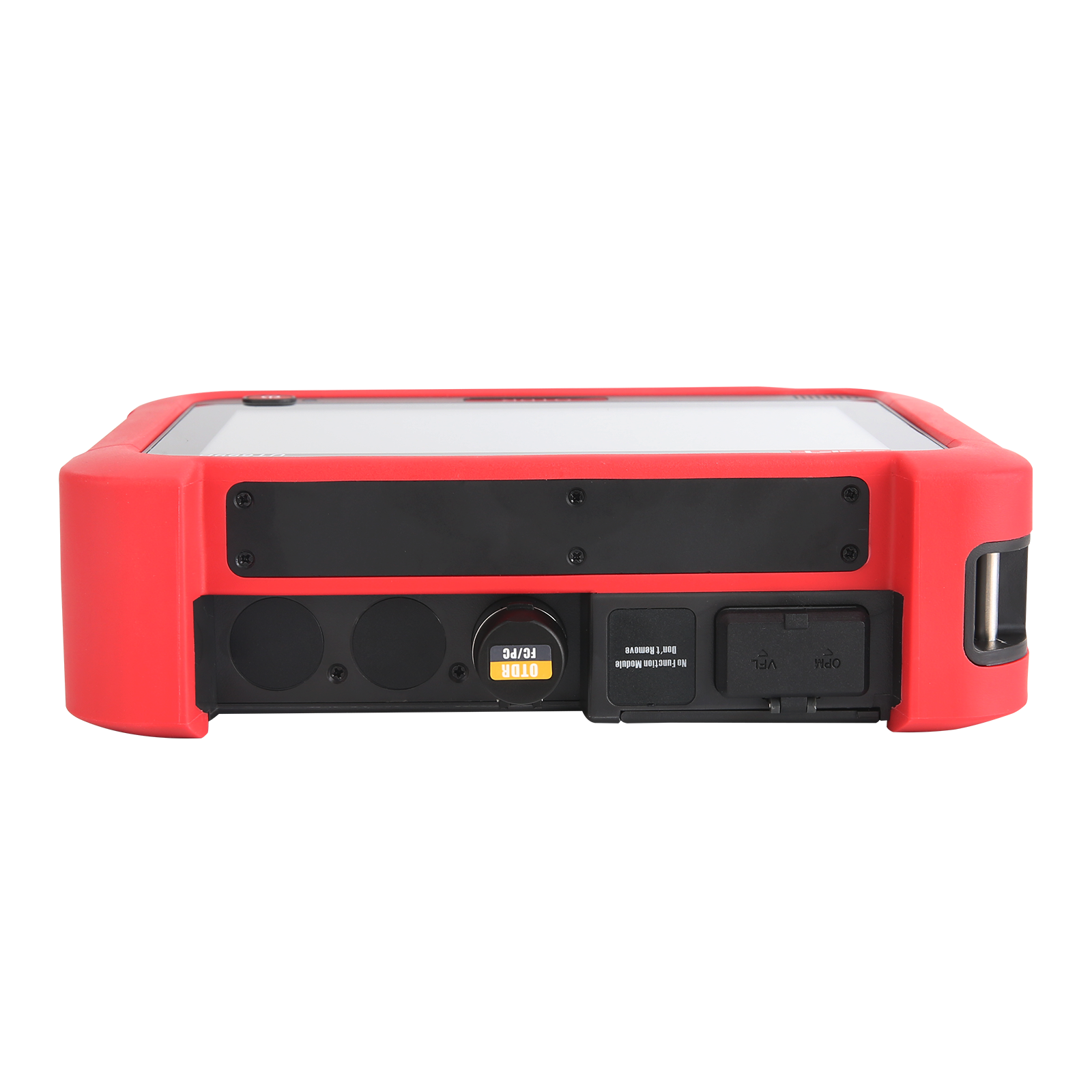

UT699B光时域反射仪
