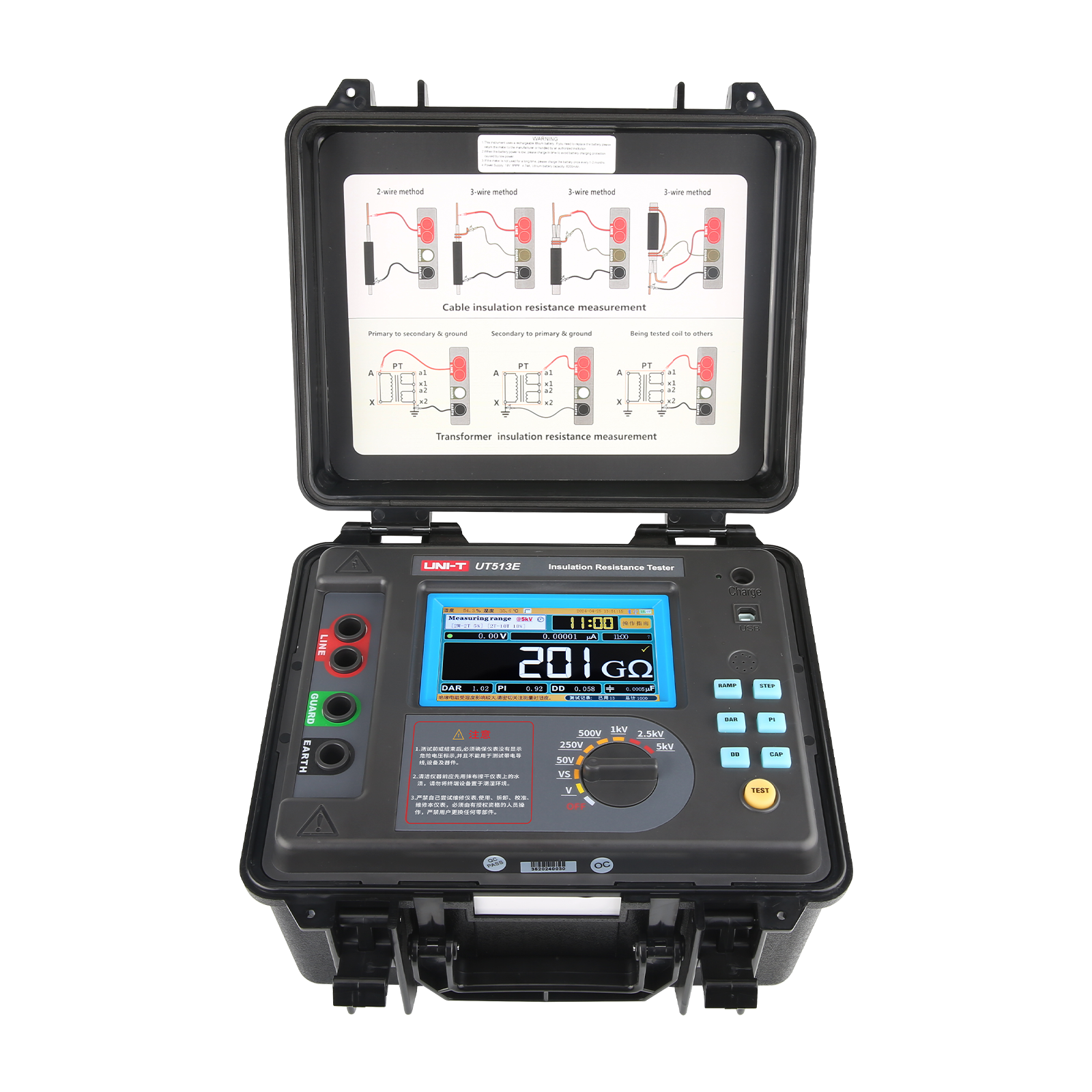

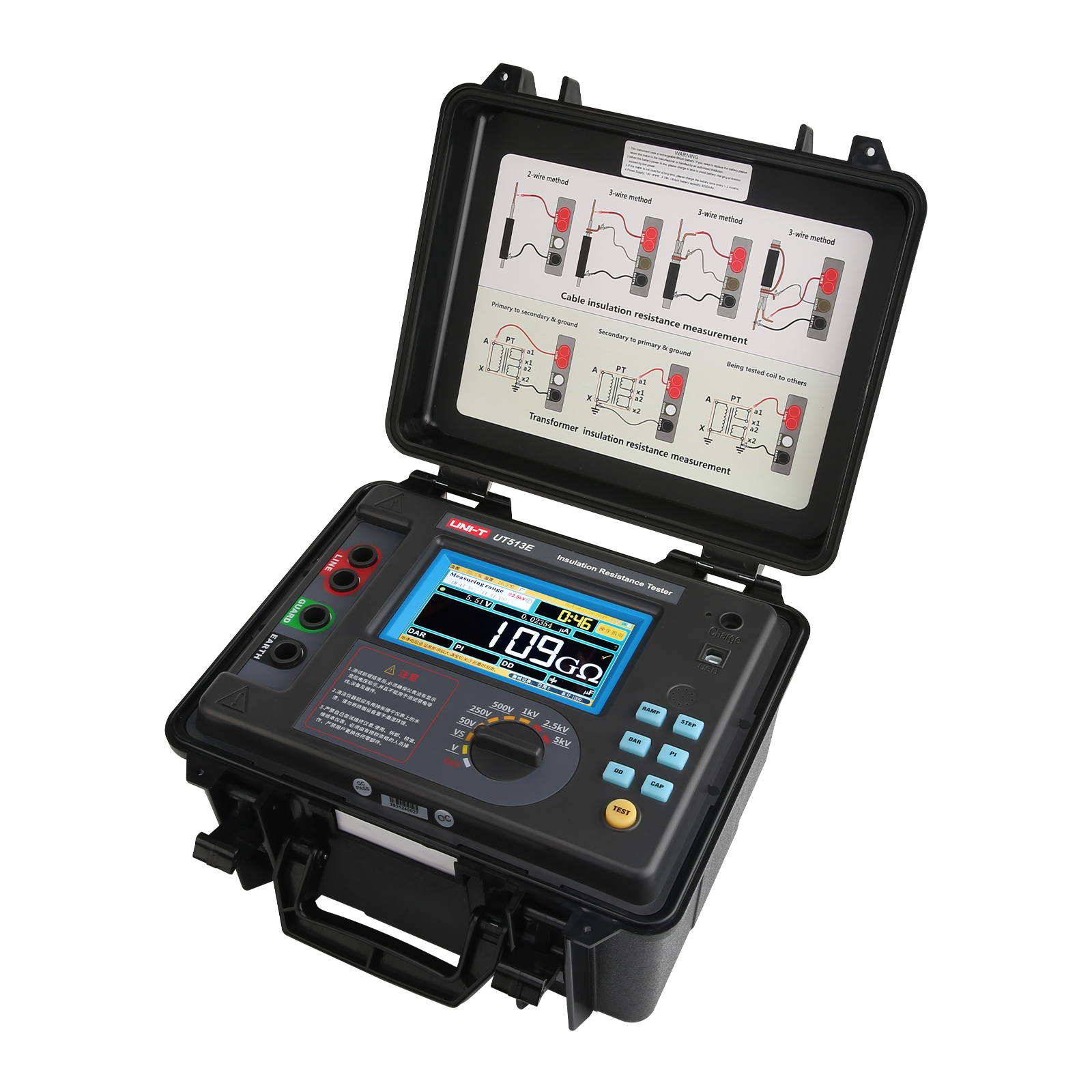

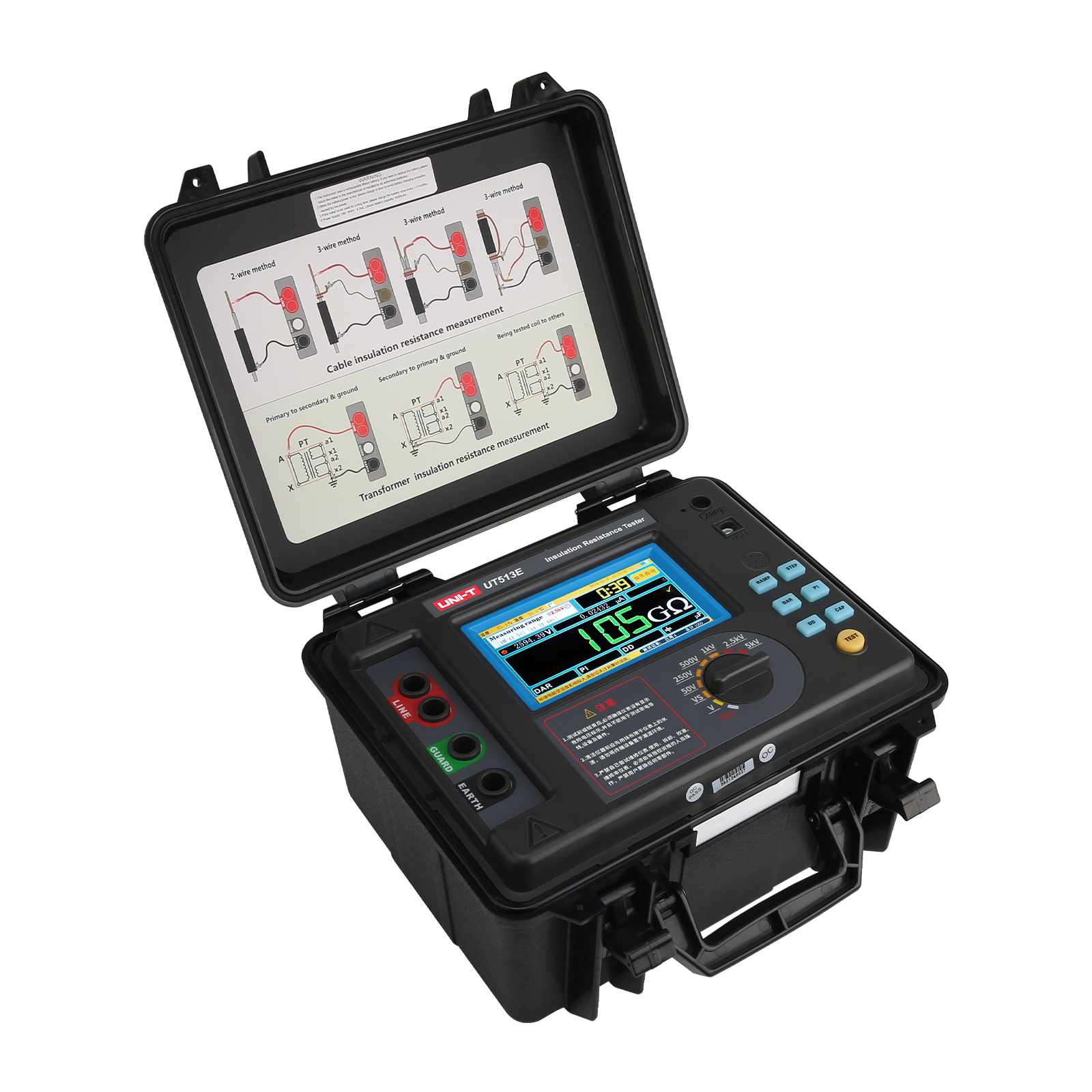

UT513E 5kV高压绝缘电阻测试仪

UT513E高压绝缘电阻测试仪是一款高性能高压绝缘电阻测试仪，仪表拥有完善的各种绝缘电阻指标测试功能、自设测试电压功能、良好的抗干扰能力，在变电站等有强感应电环境下、以及在分布电容较大的使用场景下具有明显优势。仪表采用真彩触摸屏，所有测试数据及电池电量同屏显示一目了然,旋钮开关和按键组合使得操作非常简单。用户无需费力记忆操作方法,点击屏幕的“HELP”即可弹出操作方法，有效指引用户操作仪表。广泛适用于大容量、高压、强感应电环境下电气设备、输电线路等大型设备的绝缘电阻测试。是电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电部门常用而必不可少的仪表。

购买须知：

产品推荐价格：¥ 如何购买？

技术支持中心：技术支持维修服务常见问题

手册、驱动及编程软件、技术文档及认证...

价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

特点

其他型号

技术指标

手册

选件/配件

驱动及编程软件

技术文档及认证

产品单页

视频

Q&A

特点

其他型号

技术指标

手册

选件/配件

驱动及编程软件

技术文档及认证

产品单页

视频

Q&A

UT513E产品主要特点

5寸触摸彩屏、测试数据同屏显示
5KV高压输出、最高10TΩ绝缘电阻量程
最大短路电流 7mA
自动计算显示吸收比(DAR)和极化指数（PI）
步进(STEP)及斜坡(RAMP)绝缘电阻自动测量模式
介质放电指数(DD)/分布电容(CAP)
直流电压1000V，交流电压750V自动识别测量
PI、DAR、DD计算公式手动可选
自设电压模式：可自由设定测试电压及测试时长
具备电压，电流，温度监视器
内置可充电锂电池组（14.8V 6400mAh)
自动放电功能 / 据存储1000组
USB通信上传功能；蓝牙通信功能，
防护等级IP65（合上盖子时）

型号

产品名称

电压输出

绝缘电阻测量

交/直流电压测量

数据存储

极化指数吸收比

比较功能

数据传输

其它

操作

UT516E

10kV兆欧表

500V/1000V/2500V/5000V/10kV/15kV

0.2MΩ～50TΩ

0V~1000V/AC 0V~750VDC

300

极化指数/吸收比

无

蓝牙APP、USB通讯

斜坡测试（EAMP)

加入对比

UT515A+

10kV兆欧表

250V/500V/1000V/2500V/5000V/10kV

0.1MΩ～35TΩ

0V~1000V/AC 0V~750VDC

300

极化指数/吸收比

无

蓝牙APP、USB通讯

加入对比

UT513G

5kV兆欧表

100V/250V/500V/1000V/2500V/5000V

0.05MΩ～10TΩ

0～1000VAC/0～750VDC

300

极化指数/吸收比

无

蓝牙APP、USB通讯

加入对比

UT515A

10kV绝缘电阻测试仪

250V、500V、1000V、2500V、5000V、10kV

0.01MΩ~1000GΩ

DC 0.0V~1000V /AC 0.0V~750V

500

极化指数/吸收比测量

支持

USB数据传输

加入对比

UT513A

5kV绝缘电阻测试仪

500V/100V/2500V/5000V

0.5MΩ~1000GΩ

AC/DC 30~600V

极化指数/吸收比测量

比较测量

USB数据传输

加入对比

UT512D

绝缘电阻测试仪

250V/500V/1000V/2500V

0.25MΩ~1.0TΩ

交流：750V 直流：1000V

999组

极化指数/吸收比自动测量

比较测量

USB数据传输

8节LR4碱性电池，短路电流约3.5mA

加入对比

UT512

绝缘电阻测试仪

500V/1000V/1500V/2500V

1MΩ～100GΩ

交直流：600V

极化指数

比较测量

USB数据传输

加入对比

UT511

绝缘电阻测试仪

100V/250V/500V/1000V

0.1MΩ～10GΩ

交流：750V 直流：1000V

极化指数

比较测量

低电阻：0.1Ω~999.9Ω

加入对比

UT501E

快速绝缘电阻测试仪

100V/125V/250V/500V/1000V

0.10MΩ~4000MΩ

30.0V~600V

99组

自动计算极化指数和吸收比

比较功能

USB和蓝牙App数据传输

可充电锂电池11.1V / 2600mAh

加入对比

UT502C

绝缘电阻测试仪

250V/500V/1000V/2500V

0.00MΩ～20.0GΩ

交流：30V～750V (50Hz/60Hz)

适配器供电（选配）/6节1.5V AA 碱性电池、自锁开关功能//声光报警、自动关机/超量程指示 /背光功能

加入对比

UT501C

绝缘电阻测试仪

100V/250V/500V/1000V

0.0MΩ～5.0GΩ

交流：30V～750V (50Hz/60Hz)

适配器供电（选配）/6节1.5V AA 碱性电池、自锁开关功能//声光报警、自动关机/超量程指示 /背光功能

加入对比

UT502A

绝缘电阻测试仪

500V/1000V/2500V

0.00MΩ~20.0GΩ

交流：30V～750V

极化指数吸收比测量

连续测量、短路蜂鸣器报警、自动放电、低电阻测量

加入对比

UT501A

绝缘电阻测试仪

100V/250V/500V/1000V

0.00MΩ~5.5GΩ

交流：30V～750V

连续测量、短路蜂鸣器报警、自动放电

加入对比

UT516B

绝缘电阻测试仪

500V/1000V/2500V/5000V/10000V/12KV

0.50MΩ~10TΩ

DC 30~1000V/AC 30~750V

999

极化指数/吸收比测量

支持

USB数据传输

加入对比

UT515B

绝缘电阻测试仪

500V/1000V/2500V/5000V/10kV

0.50MΩ~10TΩ

DC 30V~1000V/AC 30V~750V

999

极化指数/吸收比测量

支持

USB数据传输

加入对比

UT515C

10kV高压绝缘电阻测试仪

50V/250V/500V/1kV/2.5kV/5kV/10kV

0.005MΩ~20.0 TΩ

交流750V，直流1000V

1000组

自动计算极化指数和吸收比

USB和蓝牙App 数据传输

可充电锂电池14.8V/6400mAh

加入对比

UT513E

5kV高压绝缘电阻测试仪

50V/250V/500V/1kV/2.5kV/5kV

0.005MΩ~10.0 TΩ

交流750V，直流1000V

1000组

自动计算极化指数和吸收比

USB和蓝牙App 数据传输

可充电锂电池14.8V/6400mAh

加入对比

UT505A BT

手持绝缘电阻测试仪

50V/100V/250V/500V/1000V

0.01MΩ~20GΩ

DC 0.0V~600.0V AC 0.0V~600.0V

极化指数吸收比

支持

蓝牙数据传输

加入对比

UT505B

手持式绝缘电阻测试仪

50V/100V/250V/500V/1000V

0.01MΩ~200GΩ

DC 0.0V~600.0V AC 0.0V~600.0V

极化指数吸收比测量

支持

连续性导通测量/漏电流显示/USB自检

加入对比

UT505A

手持式绝缘电阻测试仪

50V/100V/250V/500V/1000V

0.01MΩ~20GΩ

DC 0.0V~600.0V AC 0.0V~600.0V

极化指数吸收比测量

支持

加入对比

UT533

绝缘万用表

50V/100V/250V/500V/1000V

1.00~2.00GΩ

DC 0.0V~1000V AC 0.0V~1000V

99组

交直流电流测量、电阻测量、电容测量、频率测量、温度测量、二极管测量、通断测量

加入对比

UT513C

5kV绝缘电阻测试仪

250V/500V/1000V/ 2500V/5000V

5.00TΩ

30～1000VDC/30～1000VDC

999组

极化指数/自动吸收比测量

比较测量

USB/蓝牙APP数据传输

可充电锂电池14.8V 5200mAh、电容测量

加入对比

UT513B

5kV绝缘电阻测试仪

250V/500V/1000V/1500V/2500V/5000V

2.0/TΩ

30～1000VDC/30～750VAC

999组

极化指数级或比值

比较功能

USB 数据传输

可充电锂电池 14.8V, 5200mAh

加入对比

UT512E

2.5kV绝缘电阻测试仪

250V/500V/1000V/2500V

0.25MΩ~2.5TΩ

交流：750V 直流：1000V

999组

极化指数级或比值

比较功能

USB 数据传输

可充电锂电池 14.8V, 5200mAh，短路电流约50mA

加入对比

UT503PV

光伏绝缘电阻测试仪

125V/250V/500V/1000V

1000MΩ/2000MΩ/4000MΩ/4000MΩ/

DC：5~1000VAC：5~600V

1000

USB/蓝牙数据传输

光伏带电测量，最大DC100V、2600mAh可充电锂电池

加入对比

开始对比

型号	UT513E		UT515C
输出电压	50V/250V/500V/1kV/2.5kV/5kV		50V/250V/500V/1kV/2.5kV/5kV/10kV
绝缘电阻量程	0.005MΩ～10.0TΩ		0.005MΩ～20.0TΩ
短路电流	7mA MAX		7mA MAX
输出电压	绝缘电阻测量范围	测量精度	绝缘电阻测量范围	测量精度
50V	0.005MΩ～10.0GΩ	±5%rdg±3dgt	0.005MΩ～10.0GΩ	±5%rdg±3dgt
	10.0GΩ～100GΩ	±10%rdg±3dgt	10.0GΩ～100GΩ	±10%rdg±3dgt
250V	0.05MΩ～50.0GΩ	±5%rdg±3dgt	0.05MΩ～50.0GΩ	±5%rdg±3dgt
	50.0GΩ～500GΩ	±10%rdg±3dgt	50.0GΩ～500GΩ	±10%rdg±3dgt
500V	0.10MΩ～100GΩ	±5%rdg±3dgt	0.10MΩ～100GΩ	±5%rdg±3dgt
	100GΩ～1.00TΩ	±10%rdg±3dgt	100GΩ～1.00TΩ	±10%rdg±3dgt
1kV	0.50MΩ～200GΩ	±5%rdg±3dgt	0.50MΩ～200GΩ	±5%rdg±3dgt
	200GΩ～2.00TΩ	±10%rdg±3dgt	200GΩ～2.00TΩ	±10%rdg±3dgt
2.5kV	1.00MΩ～1.00TΩ	±5%rdg±3dgt	1.00MΩ～1.00TΩ	±5%rdg±3dgt
	1.00TΩ～5.00TΩ	±10%rdg±3dgt	1.00TΩ～5.00TΩ	±10%rdg±3dgt
5kV	2.00MΩ～2.00TΩ	±5%rdg±3dgt	2.00MΩ～2.00TΩ	±5%rdg±3dgt
	2.00TΩ～10.0TΩ	±10%rdg±3dgt	2.00TΩ～10.0TΩ	±10%rdg±3dgt
10kV	*	*	5.00MΩ～4.00TΩ	±5%rdg±3dgt
			4.00TΩ～20.0TΩ	±10%rdg±3dgt
自设输出电压	40V～5kV		40V～10kV
仪表质量	约3356g (含电池)		约3437g (含电池)
功能	绝缘电阻测试（IR）；极化指数测试（PI）；吸收比测试（DAR）；步进测试（STEP）；斜坡测试（RAMP）；介质放电指数测试（DD）；电压测试（V）；电容测试（uF）。
电源	可充电锂电池6400mAh 14.8V
输出电压精度	（5%～10%）±10V
极化指数（PI）	有
吸收比（DAR）	有
步进（STEP）	有
斜坡（RAMP）	有
介质放电（DD）	有
步进（STEP）	有
电压测量	范围：DC:0V～1000V；精度±5%rdg±3V；范围：AC:0V～700V；精度±5%rdg±3V
电容测量	范围：10nF～200uF；精度±10%rdg±10nF
实时电流示数	显示测试电流值，电流显示范围：0.001nA～7.5mA
实时电压示数	实时监测测试端子电压，非测试状态下电压大于36V时禁止测试，以保护仪表及操作人员安全。
测试计时器	自动记录测试时长，计时范围：0s～9999s
测试时间	选择DAR、PI、DD测试选项后，在测得结果后立即停止测试；在自定义测试模式时，可自行设定测试时长；常规测试模式不限定测试时间，测试人员可手动终止测试。
自设测试时间	10秒～3600秒
存储功能	自动存储测试数据，可在本机显示、回放保存的测试记录。
USB通信	有，可通过USB线将测试记录转储到PC中。
蓝牙通信	有，可连接安卓手机或其他具有蓝牙通信功能的装置。
仪表尺寸	约280mm×260mm×160mm
保护等级	合上盖子IP65，打开盖子IP40
