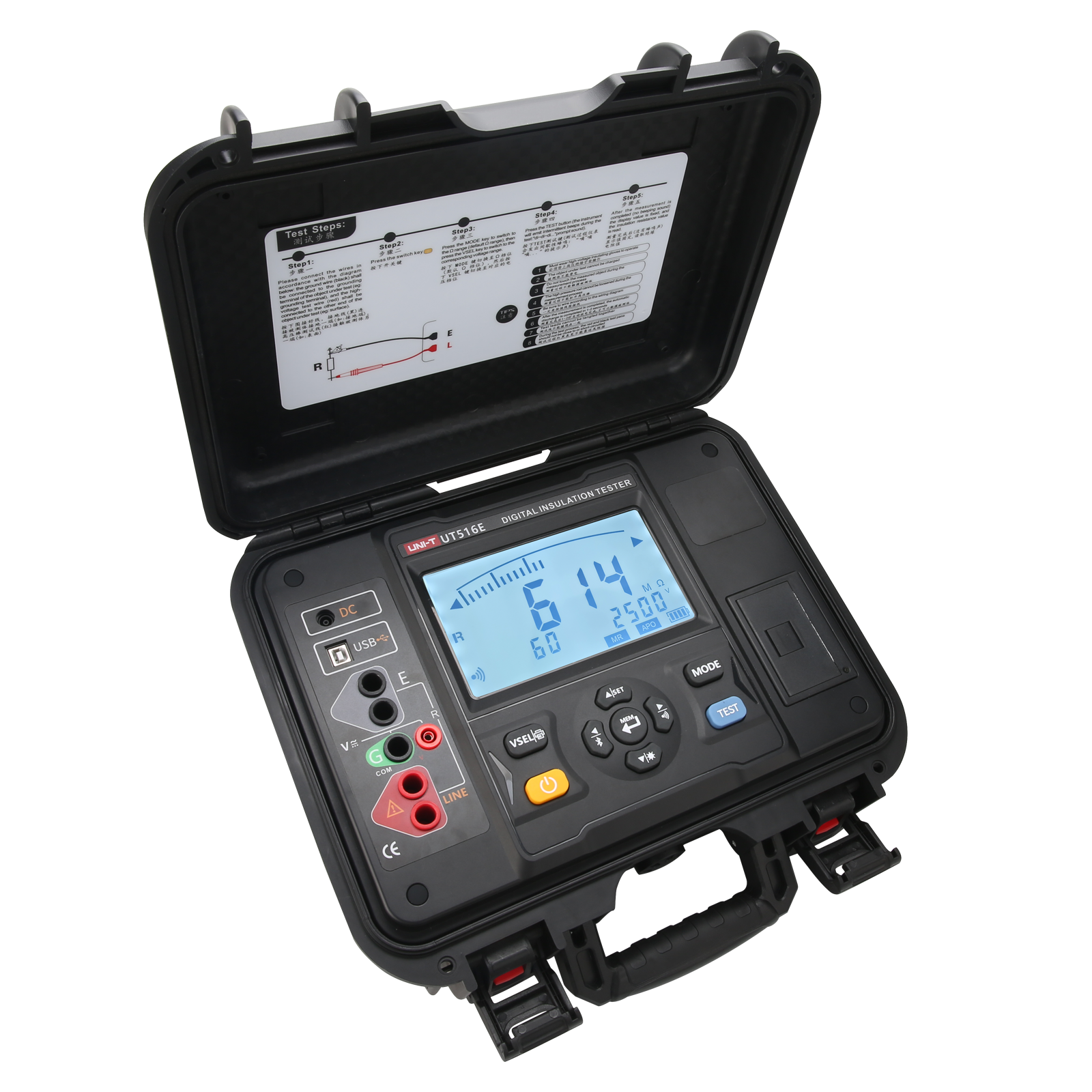

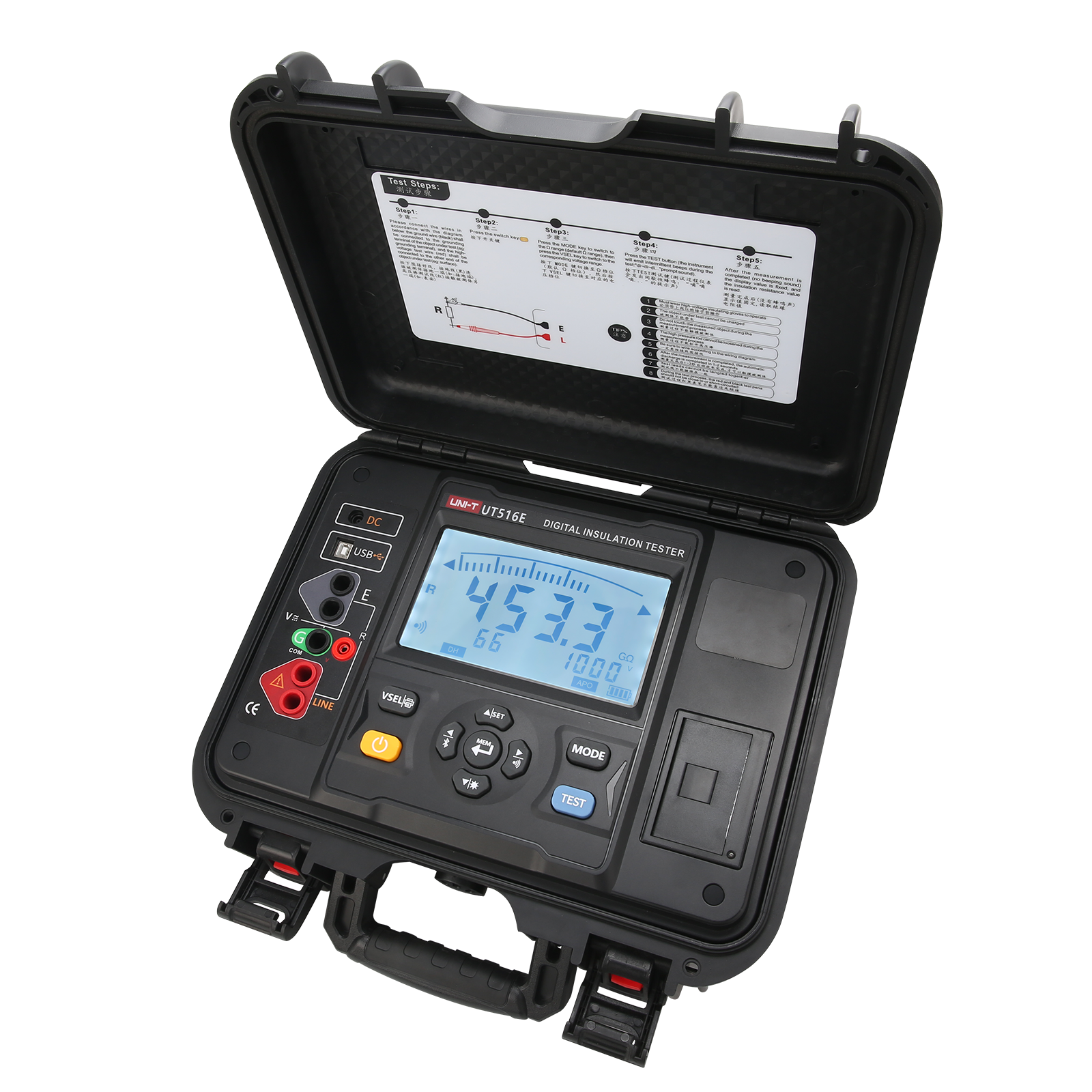

UT516E10kV兆欧表

UT516E兆欧表又名绝缘电阻测试仪、高压绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压、交流电压、吸收比和极化指数功能。整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。 兆欧表由中大规模集成电路组成。本表输出功率大，输出电压等级多（有6个电压等级）。直流电压测量范围0～1000V,交流电压测量范围0～750V。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT516E产品主要特点

UT516E

  • 15kV高压输出、最高50TΩ绝缘电阻量程

  • 短路电流≥6mA

  • 斜坡测试（RAMP）

  • 吸收比(DAR)和极化指数（PI）测量

  • 直流电压1000V，交流电压750V

  • 打印功能

  • 内置可充电锂电池组（10.95V 5000mAh)

  • 自动放电功能

  • 数据存储300组

  • USB通讯、蓝牙通讯功能

型号
产品名称
电压输出
绝缘电阻测量
交/直流电压测量
数据存储
极化指数吸收比
比较功能
数据传输
其它
操作
UT516E
10kV兆欧表
500V/1000V/2500V/5000V/10kV/15kV
0.2MΩ～50TΩ
0V~1000V/AC 0V~750VDC
300
极化指数/吸收比
无
蓝牙APP、USB通讯
斜坡测试（EAMP)
加入对比
UT515A+
10kV兆欧表
250V/500V/1000V/2500V/5000V/10kV
0.1MΩ～35TΩ
0V~1000V/AC 0V~750VDC
300
极化指数/吸收比
无
蓝牙APP、USB通讯
/
加入对比
UT513G
5kV兆欧表
100V/250V/500V/1000V/2500V/5000V
0.05MΩ～10TΩ
0～1000VAC/0～750VDC
300
极化指数/吸收比
无
蓝牙APP、USB通讯
/
加入对比
UT515A
10kV绝缘电阻测试仪
250V、500V、1000V、2500V、5000V、10kV
0.01MΩ~1000GΩ
DC 0.0V~1000V /AC 0.0V~750V
500
极化指数/吸收比测量
支持
USB数据传输
/
加入对比
UT513A
5kV绝缘电阻测试仪
500V/100V/2500V/5000V
0.5MΩ~1000GΩ
AC/DC 30~600V
18
极化指数/吸收比测量
比较测量
USB数据传输
/
加入对比
UT512D
绝缘电阻测试仪
250V/500V/1000V/2500V
0.25MΩ~1.0TΩ
交流：750V 直流：1000V
999组
极化指数/吸收比自动测量
比较测量
USB数据传输
8节LR4碱性电池，短路电流约3.5mA
加入对比
UT512
绝缘电阻测试仪
500V/1000V/1500V/2500V
1MΩ～100GΩ
交直流：600V
18
极化指数
比较测量
USB数据传输
/
加入对比
UT511
绝缘电阻测试仪
100V/250V/500V/1000V
0.1MΩ～10GΩ
交流：750V 直流：1000V
18
极化指数
比较测量
/
低电阻：0.1Ω~999.9Ω
加入对比
UT501E
快速绝缘电阻测试仪
100V/125V/250V/500V/1000V
0.10MΩ~4000MΩ
30.0V~600V
99组
自动计算极化指数和吸收比
比较功能
USB和蓝牙App数据传输
可充电锂电池11.1V / 2600mAh
加入对比
UT502C
绝缘电阻测试仪
250V/500V/1000V/2500V
0.00MΩ～20.0GΩ
交流：30V～750V (50Hz/60Hz)
/
/
/
/
适配器供电（选配）/6节1.5V AA 碱性电池、自锁开关功能//声光报警 、自动关机/超量程指示 /背光功能
加入对比
UT501C
绝缘电阻测试仪
100V/250V/500V/1000V
0.0MΩ～5.0GΩ
交流：30V～750V (50Hz/60Hz)
/
/
/
/
适配器供电（选配）/6节1.5V AA 碱性电池、自锁开关功能//声光报警 、自动关机/超量程指示 /背光功能
加入对比
UT502A
绝缘电阻测试仪
500V/1000V/2500V
0.00MΩ~20.0GΩ
交流：30V～750V
/
极化指数吸收比测量
/
/
连续测量、短路蜂鸣器报警、自动放电、低电阻测量
加入对比
UT501A
绝缘电阻测试仪
100V/250V/500V/1000V
0.00MΩ~5.5GΩ
交流：30V～750V
/
/
/
/
连续测量、短路蜂鸣器报警、自动放电
加入对比
UT516B
绝缘电阻测试仪
500V/1000V/2500V/5000V/10000V/12KV
0.50MΩ~10TΩ
DC 30~1000V/AC 30~750V
999
极化指数/吸收比测量
支持
USB数据传输
/
加入对比
UT515B
绝缘电阻测试仪
500V/1000V/2500V/5000V/10kV
0.50MΩ~10TΩ
DC 30V~1000V/AC 30V~750V
999
极化指数/吸收比测量
支持
USB数据传输
/
加入对比
UT515C
10kV高压绝缘电阻测试仪
50V/250V/500V/1kV/2.5kV/5kV/10kV
0.005MΩ~20.0 TΩ
交流750V，直流1000V
1000组
自动计算极化指数和吸收比
/
USB和蓝牙App 数据传输
可充电锂电池14.8V/6400mAh
加入对比
UT513E
5kV高压绝缘电阻测试仪
50V/250V/500V/1kV/2.5kV/5kV
0.005MΩ~10.0 TΩ
交流750V，直流1000V
1000组
自动计算极化指数和吸收比
/
USB和蓝牙App 数据传输
可充电锂电池14.8V/6400mAh
加入对比
UT505A BT
手持绝缘电阻测试仪
50V/100V/250V/500V/1000V
0.01MΩ~20GΩ
DC 0.0V~600.0V AC 0.0V~600.0V
99
极化指数吸收比
支持
蓝牙数据传输
/
加入对比
UT505B
手持式绝缘电阻测试仪
50V/100V/250V/500V/1000V
0.01MΩ~200GΩ
DC 0.0V~600.0V AC 0.0V~600.0V
99
极化指数吸收比测量
支持
/
连续性导通测量/漏电流显示/USB自检
加入对比
UT505A
手持式绝缘电阻测试仪
50V/100V/250V/500V/1000V
0.01MΩ~20GΩ
DC 0.0V~600.0V AC 0.0V~600.0V
99
极化指数吸收比测量
支持
/
/
加入对比
UT533
绝缘万用表
50V/100V/250V/500V/1000V
1.00~2.00GΩ
DC 0.0V~1000V AC 0.0V~1000V
99组
/
/
/
交直流电流测量、电阻测量、电容测量、频率测量、温度测量、二极管测量、通断测量
加入对比
UT513C
5kV绝缘电阻测试仪
250V/500V/1000V/ 2500V/5000V
5.00TΩ
30～1000VDC/30～1000VDC
999组
极化指数/自动吸收比测量
比较测量
USB/蓝牙APP数据传输
可充电锂电池14.8V 5200mAh、电容测量
加入对比
UT513B
5kV绝缘电阻测试仪
250V/500V/1000V/1500V/2500V/5000V
2.0/TΩ
30～1000VDC/30～750VAC
999组
极化指数级或比值
比较功能
USB 数据传输
可充电锂电池 14.8V, 5200mAh
加入对比
UT512E
2.5kV绝缘电阻测试仪
250V/500V/1000V/2500V
0.25MΩ~2.5TΩ
交流：750V 直流：1000V
999组
极化指数级或比值
比较功能
USB 数据传输
可充电锂电池 14.8V, 5200mAh，短路电流约50mA
加入对比
UT503PV
光伏绝缘电阻测试仪
125V/250V/500V/1000V
1000MΩ/2000MΩ/4000MΩ/4000MΩ/
DC：5~1000VAC：5~600V
1000
/
/
USB/蓝牙数据传输
光伏带电测量，最大DC100V、2600mAh可充电锂电池
加入对比
开始对比
功能 绝缘电阻测试，电压测试
基准条件 23℃±5℃，75%rh以下
UT516E 额定电压 500V、1000V、2500V、5000V、10kV、15kV
绝缘电阻量程 0.2MΩ～50TΩ 分辨率：0.001MΩ
测量电压(V) 额定电压×（1+20%）
斜坡测试（RAMP） 仅UT516E
直流电压量程 0～1000V 分辨率: 0.1V
交流电压量程 0～750V 分辨率: 0.1V
输出短路电流 ≥6mA
吸收比和极化指数测量 有
放电功能 有
电源 10.95V充电锂电池
背光 可控灰白屏背光，适合昏暗场所使用
显示模式 4位超大LCD显示，灰白屏背光
LCD显示尺寸 153.8mm×85.6mm
仪表尺寸 长宽高：380mm×310mm×153mm
USB接口 具有USB接口，软件监控，存储数据可以上传电脑，保存打印
手机APP 有，蓝牙连接，软件监控，存储数据可以上传电脑，保存打印
通 讯 线 USB通讯线1条
测试线 高压棒红色3米，黑色电阻测试输入线3米，红色线1.5米，绿线3米
数据存储 300组，闪烁显示“FULL”符号表示存储已满
数据查阅 数据查阅功能：“MR”符号显示
溢出显示 超量程溢出功能：“>”符号显示
报警功能 有
数据打印 有
功耗 待机: 80mA Max(背光关闭), 开机开背光: 90mA Max
测量：2.1A Max(背光关闭)
仪表质量 4.10kg(含电池)
电池电压 电池电压不足，显示低电符号“
自动关机 仪表无操作15分钟关机
绝缘电阻 ≥50MΩ(测量线路与外壳间)
耐压 AC3kV/50Hz 1min
工作温度和湿度 －10℃～+50℃＜85%RH
贮存温度和湿度 －15℃～+55℃＜90%RH
适合安规 IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等级2、CAT Ⅲ 300V
