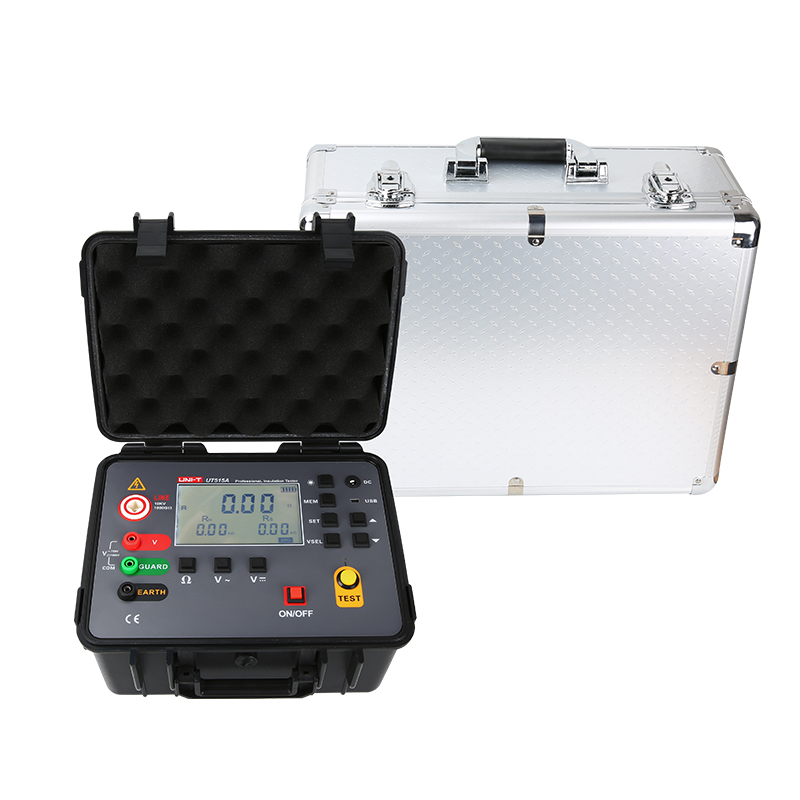

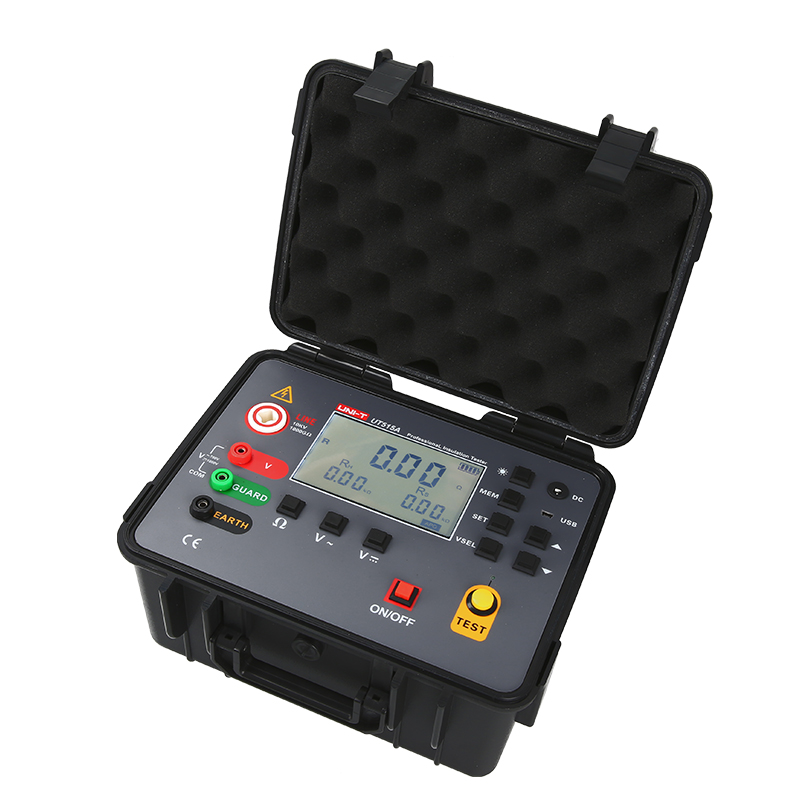

UT515A10kV绝缘电阻测试仪

绝缘电阻测试仪，又名兆欧表，用于绝缘电阻的测试。UT515A具有LCD大屏背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量交直流电压吸收比和极化指数功能。整机量程广、分辨率高、操作简便、携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门必不可少的测量仪表。坚固可靠易用，使用户的工作事半功倍。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT515A产品主要特点

UT515A
  • 支持0.01MΩ~1000GΩ的绝缘测试；
  • 集成6个电压等级，250V、500V、1000V、2500V、5000V、10kV；
  • 具有常规交直流电压测量功能；
  • 500组数据存储，并可通过USB与上位机连接；
  • 专业高效，一键测试极化指数与介质吸收比；
  • LCD背光大屏显示，保证用户在暗处作业的效率；



型号
产品名称
电压输出
绝缘电阻测量
交/直流电压测量
数据存储
极化指数吸收比
比较功能
数据传输
其它
操作
UT516E
10kV兆欧表
500V/1000V/2500V/5000V/10kV/15kV
0.2MΩ～50TΩ
0V~1000V/AC 0V~750VDC
300
极化指数/吸收比
无
蓝牙APP、USB通讯
斜坡测试（EAMP)
加入对比
UT515A+
10kV兆欧表
250V/500V/1000V/2500V/5000V/10kV
0.1MΩ～35TΩ
0V~1000V/AC 0V~750VDC
300
极化指数/吸收比
无
蓝牙APP、USB通讯
/
加入对比
UT513G
5kV兆欧表
100V/250V/500V/1000V/2500V/5000V
0.05MΩ～10TΩ
0～1000VAC/0～750VDC
300
极化指数/吸收比
无
蓝牙APP、USB通讯
/
加入对比
UT515A
10kV绝缘电阻测试仪
250V、500V、1000V、2500V、5000V、10kV
0.01MΩ~1000GΩ
DC 0.0V~1000V /AC 0.0V~750V
500
极化指数/吸收比测量
支持
USB数据传输
/
加入对比
UT513A
5kV绝缘电阻测试仪
500V/100V/2500V/5000V
0.5MΩ~1000GΩ
AC/DC 30~600V
18
极化指数/吸收比测量
比较测量
USB数据传输
/
加入对比
UT512D
绝缘电阻测试仪
250V/500V/1000V/2500V
0.25MΩ~1.0TΩ
交流：750V 直流：1000V
999组
极化指数/吸收比自动测量
比较测量
USB数据传输
8节LR4碱性电池，短路电流约3.5mA
加入对比
UT512
绝缘电阻测试仪
500V/1000V/1500V/2500V
1MΩ～100GΩ
交直流：600V
18
极化指数
比较测量
USB数据传输
/
加入对比
UT511
绝缘电阻测试仪
100V/250V/500V/1000V
0.1MΩ～10GΩ
交流：750V 直流：1000V
18
极化指数
比较测量
/
低电阻：0.1Ω~999.9Ω
加入对比
UT501E
快速绝缘电阻测试仪
100V/125V/250V/500V/1000V
0.10MΩ~4000MΩ
30.0V~600V
99组
自动计算极化指数和吸收比
比较功能
USB和蓝牙App数据传输
可充电锂电池11.1V / 2600mAh
加入对比
UT502C
绝缘电阻测试仪
250V/500V/1000V/2500V
0.00MΩ～20.0GΩ
交流：30V～750V (50Hz/60Hz)
/
/
/
/
适配器供电（选配）/6节1.5V AA 碱性电池、自锁开关功能//声光报警 、自动关机/超量程指示 /背光功能
加入对比
UT501C
绝缘电阻测试仪
100V/250V/500V/1000V
0.0MΩ～5.0GΩ
交流：30V～750V (50Hz/60Hz)
/
/
/
/
适配器供电（选配）/6节1.5V AA 碱性电池、自锁开关功能//声光报警 、自动关机/超量程指示 /背光功能
加入对比
UT502A
绝缘电阻测试仪
500V/1000V/2500V
0.00MΩ~20.0GΩ
交流：30V～750V
/
极化指数吸收比测量
/
/
连续测量、短路蜂鸣器报警、自动放电、低电阻测量
加入对比
UT501A
绝缘电阻测试仪
100V/250V/500V/1000V
0.00MΩ~5.5GΩ
交流：30V～750V
/
/
/
/
连续测量、短路蜂鸣器报警、自动放电
加入对比
UT516B
绝缘电阻测试仪
500V/1000V/2500V/5000V/10000V/12KV
0.50MΩ~10TΩ
DC 30~1000V/AC 30~750V
999
极化指数/吸收比测量
支持
USB数据传输
/
加入对比
UT515B
绝缘电阻测试仪
500V/1000V/2500V/5000V/10kV
0.50MΩ~10TΩ
DC 30V~1000V/AC 30V~750V
999
极化指数/吸收比测量
支持
USB数据传输
/
加入对比
UT515C
10kV高压绝缘电阻测试仪
50V/250V/500V/1kV/2.5kV/5kV/10kV
0.005MΩ~20.0 TΩ
交流750V，直流1000V
1000组
自动计算极化指数和吸收比
/
USB和蓝牙App 数据传输
可充电锂电池14.8V/6400mAh
加入对比
UT513E
5kV高压绝缘电阻测试仪
50V/250V/500V/1kV/2.5kV/5kV
0.005MΩ~10.0 TΩ
交流750V，直流1000V
1000组
自动计算极化指数和吸收比
/
USB和蓝牙App 数据传输
可充电锂电池14.8V/6400mAh
加入对比
UT505A BT
手持绝缘电阻测试仪
50V/100V/250V/500V/1000V
0.01MΩ~20GΩ
DC 0.0V~600.0V AC 0.0V~600.0V
99
极化指数吸收比
支持
蓝牙数据传输
/
加入对比
UT505B
手持式绝缘电阻测试仪
50V/100V/250V/500V/1000V
0.01MΩ~200GΩ
DC 0.0V~600.0V AC 0.0V~600.0V
99
极化指数吸收比测量
支持
/
连续性导通测量/漏电流显示/USB自检
加入对比
UT505A
手持式绝缘电阻测试仪
50V/100V/250V/500V/1000V
0.01MΩ~20GΩ
DC 0.0V~600.0V AC 0.0V~600.0V
99
极化指数吸收比测量
支持
/
/
加入对比
UT533
绝缘万用表
50V/100V/250V/500V/1000V
1.00~2.00GΩ
DC 0.0V~1000V AC 0.0V~1000V
99组
/
/
/
交直流电流测量、电阻测量、电容测量、频率测量、温度测量、二极管测量、通断测量
加入对比
UT513C
5kV绝缘电阻测试仪
250V/500V/1000V/ 2500V/5000V
5.00TΩ
30～1000VDC/30～1000VDC
999组
极化指数/自动吸收比测量
比较测量
USB/蓝牙APP数据传输
可充电锂电池14.8V 5200mAh、电容测量
加入对比
UT513B
5kV绝缘电阻测试仪
250V/500V/1000V/1500V/2500V/5000V
2.0/TΩ
30～1000VDC/30～750VAC
999组
极化指数级或比值
比较功能
USB 数据传输
可充电锂电池 14.8V, 5200mAh
加入对比
UT512E
2.5kV绝缘电阻测试仪
250V/500V/1000V/2500V
0.25MΩ~2.5TΩ
交流：750V 直流：1000V
999组
极化指数级或比值
比较功能
USB 数据传输
可充电锂电池 14.8V, 5200mAh，短路电流约50mA
加入对比
UT503PV
光伏绝缘电阻测试仪
125V/250V/500V/1000V
1000MΩ/2000MΩ/4000MΩ/4000MΩ/
DC：5~1000VAC：5~600V
1000
/
/
USB/蓝牙数据传输
光伏带电测量，最大DC100V、2600mAh可充电锂电池
加入对比
开始对比
测量功能 输出电压 量程 精度 分辨率
绝缘电阻 250V（±10%） 0~10MΩ ±3%rdg±5dgt 0.01MΩ
10~100MΩ 0.1MΩ
100~1000MΩ 1MΩ
1G~10GΩ ±5%rdg±5dgt 0.01GΩ
500V（±10%） 0~10MΩ ±3%rdg±5dgt 0.01MΩ
10~100MΩ 0.1MΩ
100~1000MΩ 1MΩ
1G~10GΩ ±5%rdg±5dgt 0.01GΩ
1000V（±10%） 0~20MΩ ±3%rdg±5dgt 0.01MΩ
20~200MΩ 0.1MΩ
200~2000MΩ 1MΩ
2G~20GΩ ±5%rdg±5dgt 0.01GΩ
2500V（±10%） 0~2000MΩ ±3%rdg±5dgt 1MΩ
2000MΩ~20GΩ ±5%rdg±5dgt 0.01GΩ
20GΩ~200GΩ ±20%rdg±10dgt 0.1GΩ
5000V（±10%） 0~2000MΩ ±3%rdg±5dgt 1MΩ
2000MΩ~20GΩ ±5%rdg±5dgt 0.01GΩ
20GΩ~200GΩ ±20%rdg±10dgt 0.1GΩ
200GΩ~1000GΩ ±20%rdg±10dgt 1GΩ
10kV（±10%） 0~2000MΩ ±3%rdg±5dgt 1MΩ
2000MΩ~20GΩ ±5%rdg±5dgt 0.01GΩ
20GΩ~200GΩ ±20%rdg±10dgt 0.1GΩ
200GΩ~1000GΩ ±20%rdg±10dgt 1GΩ
电压测量 测量功能 测量范围 精度 分辨率
直流电压 DC 0.0V~1000V ±1.5%rdg±3dgt 0.1V
交流电压 AC 0.0V~750V ±1.5%rdg±3dgt 0.1V
基准条件 23°C±5°C, 75%rh以下
额定电压(V) 250、500、1000、2500、5000V、10KV
测量电压(V) 额定电压× (1±10%)
绝缘电阻量程(GΩ) 0.01MΩ~1000GΩ
绝缘电阻分辨率 0.01MΩ
直流电压量程 0~1000V
直流电压分辨率 0.1V
交流电压量程 0~750V
交流电压分辨率 0.1V
输出短路电流 ≥5mA(10kV)
吸收比和极化指数 有
电源 12V充电电池
背光 可控灰白屏背光， 适合昏暗场所使用
显示模式 4位超大LCD显示，灰白屏背光
LCD显示尺寸 108mm×65mm
仪表尺寸 长宽高： 277.2mm×227.5mm×153mm
USB接口 具有USB接口，软件监控，存储数据可以上传电脑，保存打印
通讯线 USB通讯线1条

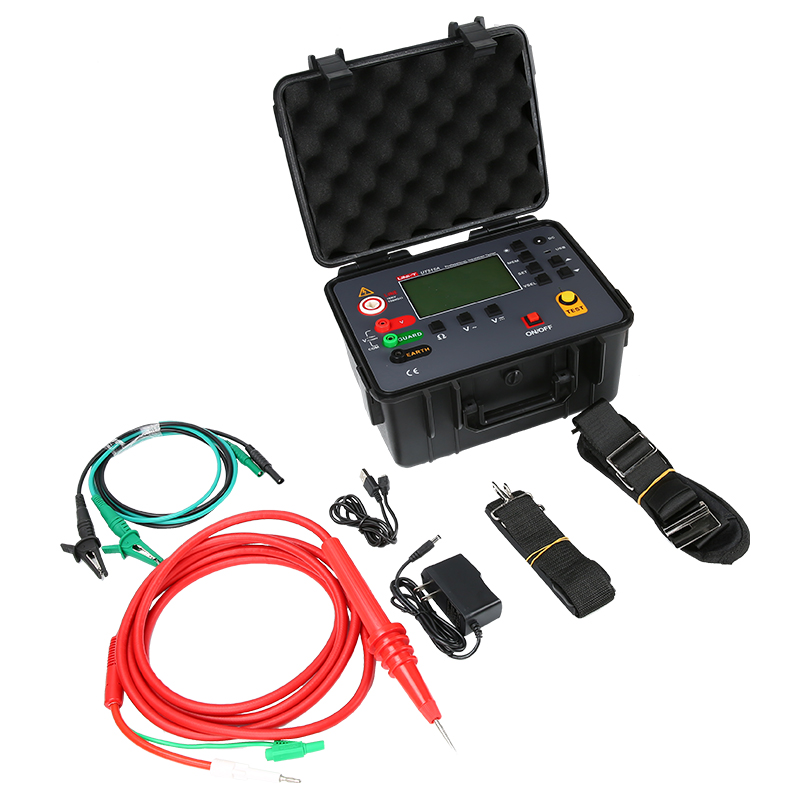

测试线 高压棒红色3米，高压测试线黑色1.5米， 绿线1.5米
数据存储 500组，   闪烁显示"FULL"符号表示存储已满
数据查询 数据查阅功能：   "READ"符号显示
溢出显示 超量程溢出功能： "OL"符号显示
报警功能 测量值超过报警设定值时发出报警提示
功耗 待机：30mA MAX(关背光)
开机开背光：42mA   MAX
测量：300mA   MAX(关背光)
重量 2720g(含电池)
自动关机 无操作15min
仪表绝缘 ≥50MΩ（测量线路与外壳间）
仪表耐压 AC 3kV/50Hz 1min
工作温湿度 -10℃~+50℃＜85%RH
储存温湿度 -15℃~+55℃＜90%RH
