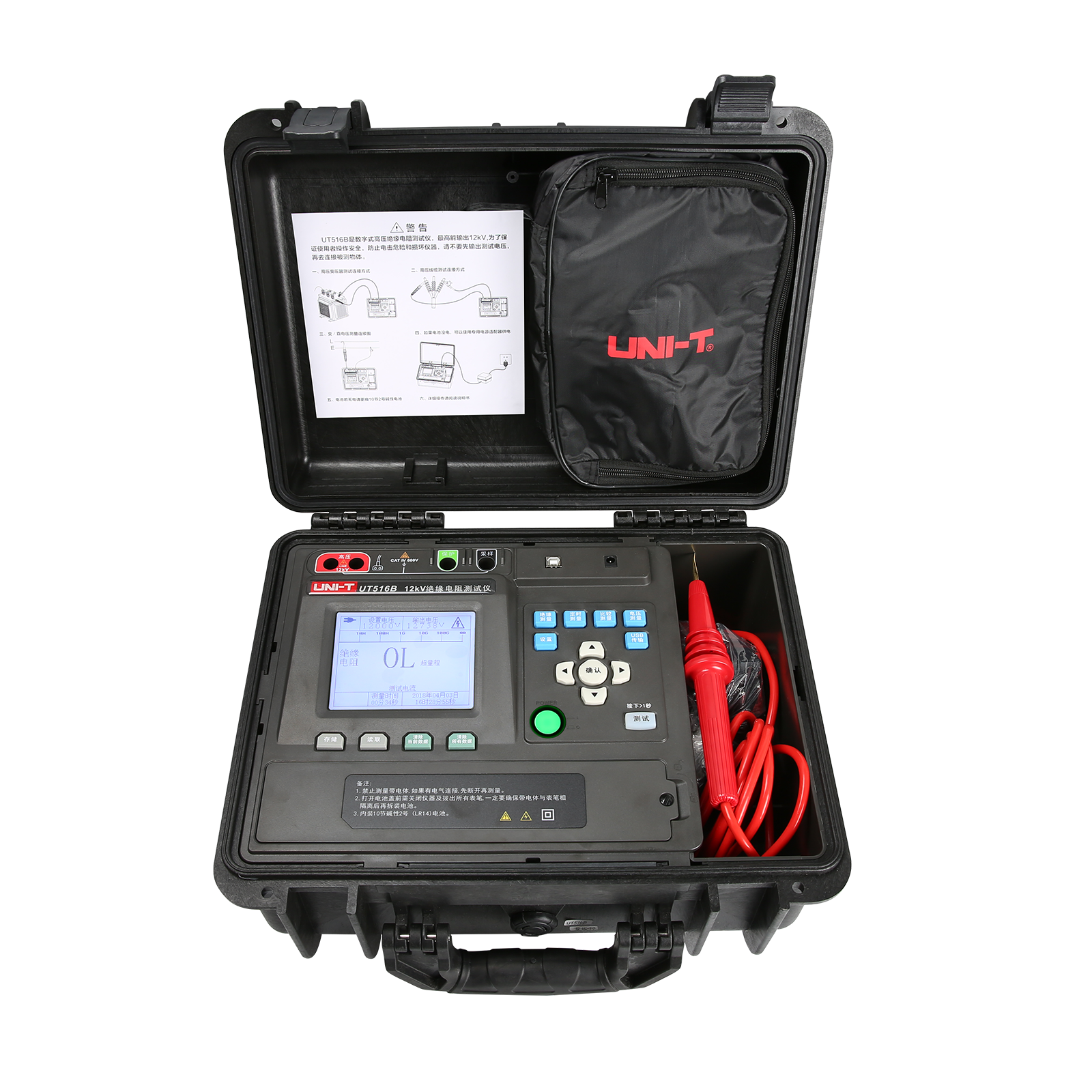

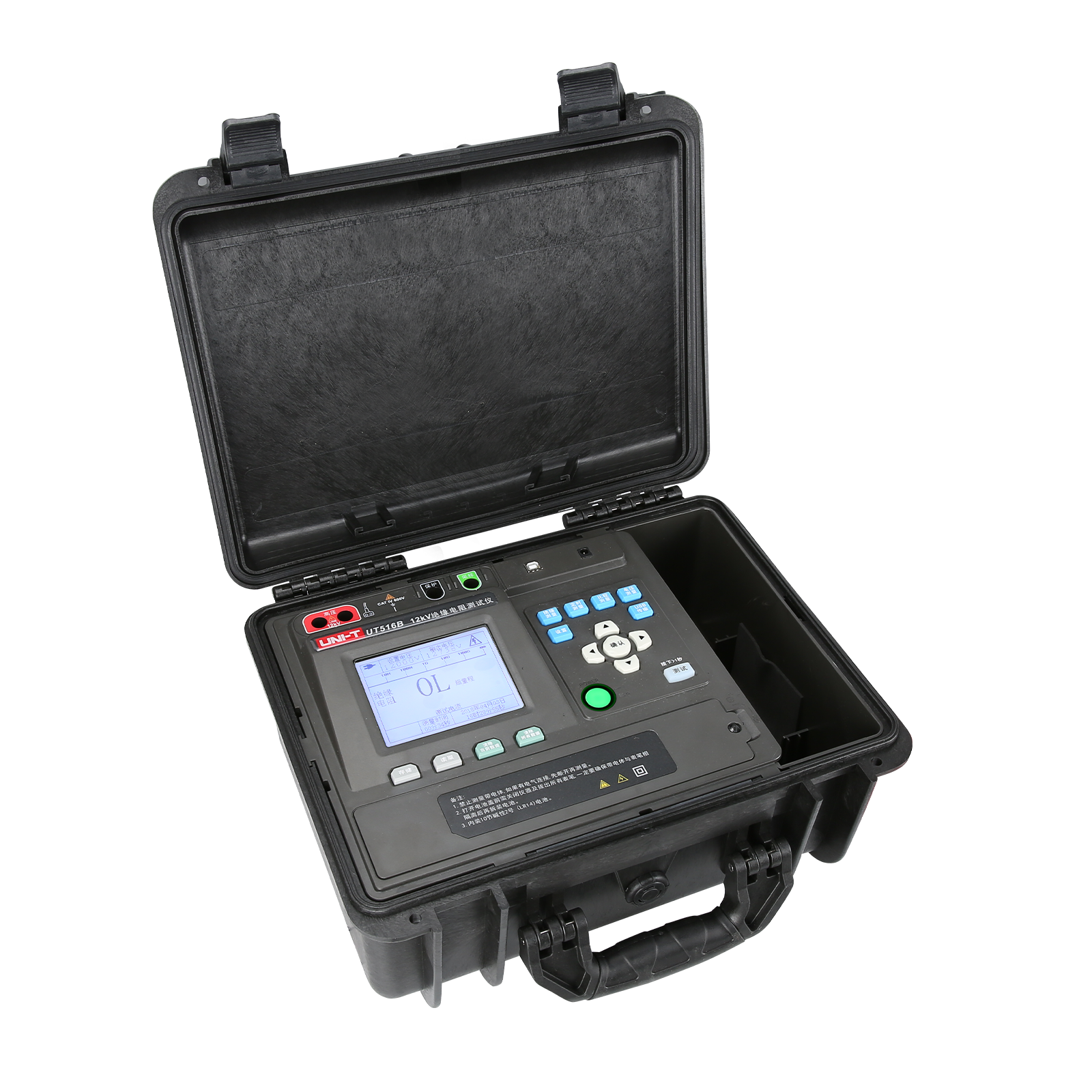

UT516B绝缘电阻测试仪

绝缘电阻测试仪，又名兆欧表，具有6个量程：500V, 1000V, 2500V, 5000V, 10000V 和 12000V各量程的输出可设置10%步进微调电压(12000V除外);测试数据可保存于仪器内存中，并经由专用USB接线传送至PC。测试数据也可实时传送至PC进行数据分析；全按键操作，电子数字式显示，省时省力，一键即可完成测试，引领传统“摇表”进入数字化电子时代。是一款智能型绝缘测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配合强大的测量和数据处理软件，完成绝缘电阻、电压等参数测量，性能良好，操作简单。

购买须知：

产品推荐价格：¥ 如何购买？

技术支持中心：技术支持维修服务常见问题

手册、驱动及编程软件、技术文档及认证...

价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

特点

其他型号

技术指标

手册

选件/配件

驱动及编程软件

技术文档及认证

产品单页

视频

Q&A

特点

其他型号

技术指标

手册

选件/配件

驱动及编程软件

技术文档及认证

产品单页

视频

Q&A

UT516B产品主要特点

5.1寸点阵工业屏，全中文界面
12kV高压输出; 10TΩ的绝缘电阻测试；
自动计算显示吸收比(DAR)和极化指数（PI）测量；
自动漏电流显示；
各量程可步进10％设置；
绝缘电阻比较（COMP）测试功能；
可以设置绝缘电阻值，并有超差提示；
可设置定时器测量模式;
999组数据存储功能；
USB接口数据传输功能，并配有PC上位机通讯软件；
自动放电和高压输出警报功能；
配有电源适配器和电池两种供电模式；
防护等级：IP67（外箱）

型号

产品名称

电压输出

绝缘电阻测量

交/直流电压测量

数据存储

极化指数吸收比

比较功能

数据传输

其它

操作

UT516E

10kV兆欧表

500V/1000V/2500V/5000V/10kV/15kV

0.2MΩ～50TΩ

0V~1000V/AC 0V~750VDC

300

极化指数/吸收比

无

蓝牙APP、USB通讯

斜坡测试（EAMP)

加入对比

UT515A+

10kV兆欧表

250V/500V/1000V/2500V/5000V/10kV

0.1MΩ～35TΩ

0V~1000V/AC 0V~750VDC

300

极化指数/吸收比

无

蓝牙APP、USB通讯

加入对比

UT513G

5kV兆欧表

100V/250V/500V/1000V/2500V/5000V

0.05MΩ～10TΩ

0～1000VAC/0～750VDC

300

极化指数/吸收比

无

蓝牙APP、USB通讯

加入对比

UT515A

10kV绝缘电阻测试仪

250V、500V、1000V、2500V、5000V、10kV

0.01MΩ~1000GΩ

DC 0.0V~1000V /AC 0.0V~750V

500

极化指数/吸收比测量

支持

USB数据传输

加入对比

UT513A

5kV绝缘电阻测试仪

500V/100V/2500V/5000V

0.5MΩ~1000GΩ

AC/DC 30~600V

极化指数/吸收比测量

比较测量

USB数据传输

加入对比

UT512D

绝缘电阻测试仪

250V/500V/1000V/2500V

0.25MΩ~1.0TΩ

交流：750V 直流：1000V

999组

极化指数/吸收比自动测量

比较测量

USB数据传输

8节LR4碱性电池，短路电流约3.5mA

加入对比

UT512

绝缘电阻测试仪

500V/1000V/1500V/2500V

1MΩ～100GΩ

交直流：600V

极化指数

比较测量

USB数据传输

加入对比

UT511

绝缘电阻测试仪

100V/250V/500V/1000V

0.1MΩ～10GΩ

交流：750V 直流：1000V

极化指数

比较测量

低电阻：0.1Ω~999.9Ω

加入对比

UT501E

快速绝缘电阻测试仪

100V/125V/250V/500V/1000V

0.10MΩ~4000MΩ

30.0V~600V

99组

自动计算极化指数和吸收比

比较功能

USB和蓝牙App数据传输

可充电锂电池11.1V / 2600mAh

加入对比

UT502C

绝缘电阻测试仪

250V/500V/1000V/2500V

0.00MΩ～20.0GΩ

交流：30V～750V (50Hz/60Hz)

适配器供电（选配）/6节1.5V AA 碱性电池、自锁开关功能//声光报警、自动关机/超量程指示 /背光功能

加入对比

UT501C

绝缘电阻测试仪

100V/250V/500V/1000V

0.0MΩ～5.0GΩ

交流：30V～750V (50Hz/60Hz)

适配器供电（选配）/6节1.5V AA 碱性电池、自锁开关功能//声光报警、自动关机/超量程指示 /背光功能

加入对比

UT502A

绝缘电阻测试仪

500V/1000V/2500V

0.00MΩ~20.0GΩ

交流：30V～750V

极化指数吸收比测量

连续测量、短路蜂鸣器报警、自动放电、低电阻测量

加入对比

UT501A

绝缘电阻测试仪

100V/250V/500V/1000V

0.00MΩ~5.5GΩ

交流：30V～750V

连续测量、短路蜂鸣器报警、自动放电

加入对比

UT516B

绝缘电阻测试仪

500V/1000V/2500V/5000V/10000V/12KV

0.50MΩ~10TΩ

DC 30~1000V/AC 30~750V

999

极化指数/吸收比测量

支持

USB数据传输

加入对比

UT515B

绝缘电阻测试仪

500V/1000V/2500V/5000V/10kV

0.50MΩ~10TΩ

DC 30V~1000V/AC 30V~750V

999

极化指数/吸收比测量

支持

USB数据传输

加入对比

UT515C

10kV高压绝缘电阻测试仪

50V/250V/500V/1kV/2.5kV/5kV/10kV

0.005MΩ~20.0 TΩ

交流750V，直流1000V

1000组

自动计算极化指数和吸收比

USB和蓝牙App 数据传输

可充电锂电池14.8V/6400mAh

加入对比

UT513E

5kV高压绝缘电阻测试仪

50V/250V/500V/1kV/2.5kV/5kV

0.005MΩ~10.0 TΩ

交流750V，直流1000V

1000组

自动计算极化指数和吸收比

USB和蓝牙App 数据传输

可充电锂电池14.8V/6400mAh

加入对比

UT505A BT

手持绝缘电阻测试仪

50V/100V/250V/500V/1000V

0.01MΩ~20GΩ

DC 0.0V~600.0V AC 0.0V~600.0V

极化指数吸收比

支持

蓝牙数据传输

加入对比

UT505B

手持式绝缘电阻测试仪

50V/100V/250V/500V/1000V

0.01MΩ~200GΩ

DC 0.0V~600.0V AC 0.0V~600.0V

极化指数吸收比测量

支持

连续性导通测量/漏电流显示/USB自检

加入对比

UT505A

手持式绝缘电阻测试仪

50V/100V/250V/500V/1000V

0.01MΩ~20GΩ

DC 0.0V~600.0V AC 0.0V~600.0V

极化指数吸收比测量

支持

加入对比

UT533

绝缘万用表

50V/100V/250V/500V/1000V

1.00~2.00GΩ

DC 0.0V~1000V AC 0.0V~1000V

99组

交直流电流测量、电阻测量、电容测量、频率测量、温度测量、二极管测量、通断测量

加入对比

UT513C

5kV绝缘电阻测试仪

250V/500V/1000V/ 2500V/5000V

5.00TΩ

30～1000VDC/30～1000VDC

999组

极化指数/自动吸收比测量

比较测量

USB/蓝牙APP数据传输

可充电锂电池14.8V 5200mAh、电容测量

加入对比

UT513B

5kV绝缘电阻测试仪

250V/500V/1000V/1500V/2500V/5000V

2.0/TΩ

30～1000VDC/30～750VAC

999组

极化指数级或比值

比较功能

USB 数据传输

可充电锂电池 14.8V, 5200mAh

加入对比

UT512E

2.5kV绝缘电阻测试仪

250V/500V/1000V/2500V

0.25MΩ~2.5TΩ

交流：750V 直流：1000V

999组

极化指数级或比值

比较功能

USB 数据传输

可充电锂电池 14.8V, 5200mAh，短路电流约50mA

加入对比

UT503PV

光伏绝缘电阻测试仪

125V/250V/500V/1000V

1000MΩ/2000MΩ/4000MΩ/4000MΩ/

DC：5~1000VAC：5~600V

1000

USB/蓝牙数据传输

光伏带电测量，最大DC100V、2600mAh可充电锂电池

加入对比

开始对比

功能	量程	分辨力	准确度	输入保护	说明
	输出电压	500V	1V	0%---+20%	30V	仪表本身能够的产生电压
		1000V	1V
		2500V	1V
		5000V	1V
		10000V	1V
		12000V	1V
	标称电流	1mA	N/A	0%---+20%	N/A	500V：负载电阻500KΩ 1000V：负载电阻1MΩ 2500V：负载电阻2.5MΩ 5000V：负载电阻5MΩ 10000V：负载电阻10MΩ 12000V：负载电阻12MΩ
		1mA	N/A
		1mA	N/A
		1mA	N/A
		0.15~1.2mA	N/A
		0.15~1.2mA	N/A
	绝缘电阻测量	500V （0.50MΩ~500GΩ）	0.01MΩ	0.50MΩ~4.99G:5%+5 5.00G-49.9GΩ：10%+10 50.0GΩ- 500GΩ：仅供参考	步进电压范围：400V~600V,按该量程10%	短路电流约大于3.7mA
			0.1MΩ
			1MΩ
			0.01GΩ
			0.1GΩ
			1GΩ
		1000V （1.00MΩ~1000GΩ）	0.01MΩ	1.00MΩ~9.99G:5%+5 10.0G-99.9GΩ：10%+10 100GΩ- 1000GΩ：仅供参考	步进电压范围：500V~1200V,按该量程10%
			0.1MΩ
			1MΩ
			0.01GΩ
			0.1GΩ
			1GΩ
		2500V （2.50MΩ~2.5TΩ）	0.01MΩ	2.50MΩ~24.9G:5%+5 25.0G-249GΩ：15%+10 250GΩ- 2.5TΩ：仅供参考	步进电压范围：1000V~3000V,按该量程10%	短路电流约大于5.0mA
			0.1MΩ
			1MΩ
			0.01GΩ
			0.1GΩ
			1GΩ
		5000V （5.00MΩ~5.0TGΩ）	0.01MΩ	5.00MΩ~49.9G:5%+5 50.0G-499GΩ：15%+20 500GΩ- 5.0TΩ：仅供参考	步进电压范围：2500V~6000V,按该量程10%
			0.1MΩ
			1MΩ
			0.01GΩ
			0.1GΩ
			1GΩ
		10000V （10.0MΩ~10TΩ）	0.01MΩ	10.0MΩ~99.9G:10%+10 100G-999GΩ：10%+10 1000GΩ- 10TΩ：仅供参考	步进电压范围：5000V~12000V,按该量程10%
			0.1MΩ
			1MΩ
			0.01GΩ
			0.1GΩ
			1GΩ
		12000V （10.0MΩ~10TΩ）	0.01MΩ	12.0MΩ~99.9G:10%+10 100G-999GΩ：10%+10 1000GΩ- 10TΩ：仅供参考	无步进输出电压
			0.1MΩ
			1MΩ
			0.01GΩ
			0.1GΩ
			1GΩ
	USB传输功能			各项数据都能够通过USB传输到电脑
	背光功能			开机背光常亮
	数据存储			999组
	自动吸收比			显示范围：0.00～999
	自动极化指数PI			显示范围：0.00～999
	漏电流测量读数			绝缘电阻的有效测试范围：0.00nA ~ 5.00mA，精确度：±(10%+5)
	操作温度			-10°C~50°C
	存储温度			-20°C~60°C
	工作湿度			≤85% RH
	存储湿度			≤75% RH
	工作海拔			≤2000m



一般特性
机身颜色				灰
机身重量				6.6kg
机身尺寸				工具箱 410342204mm
标准配件				专用电源适配器x1；表笔线（红黑绿各1条） X3；USB连接线 X 1; 说明书 X1；保修卡 X1; 1.5V 2号碱性电池 X10
标准包装数量				卡通箱：1台装
标准包装尺寸				510320420mm
标准包装箱毛重				10.2kg
