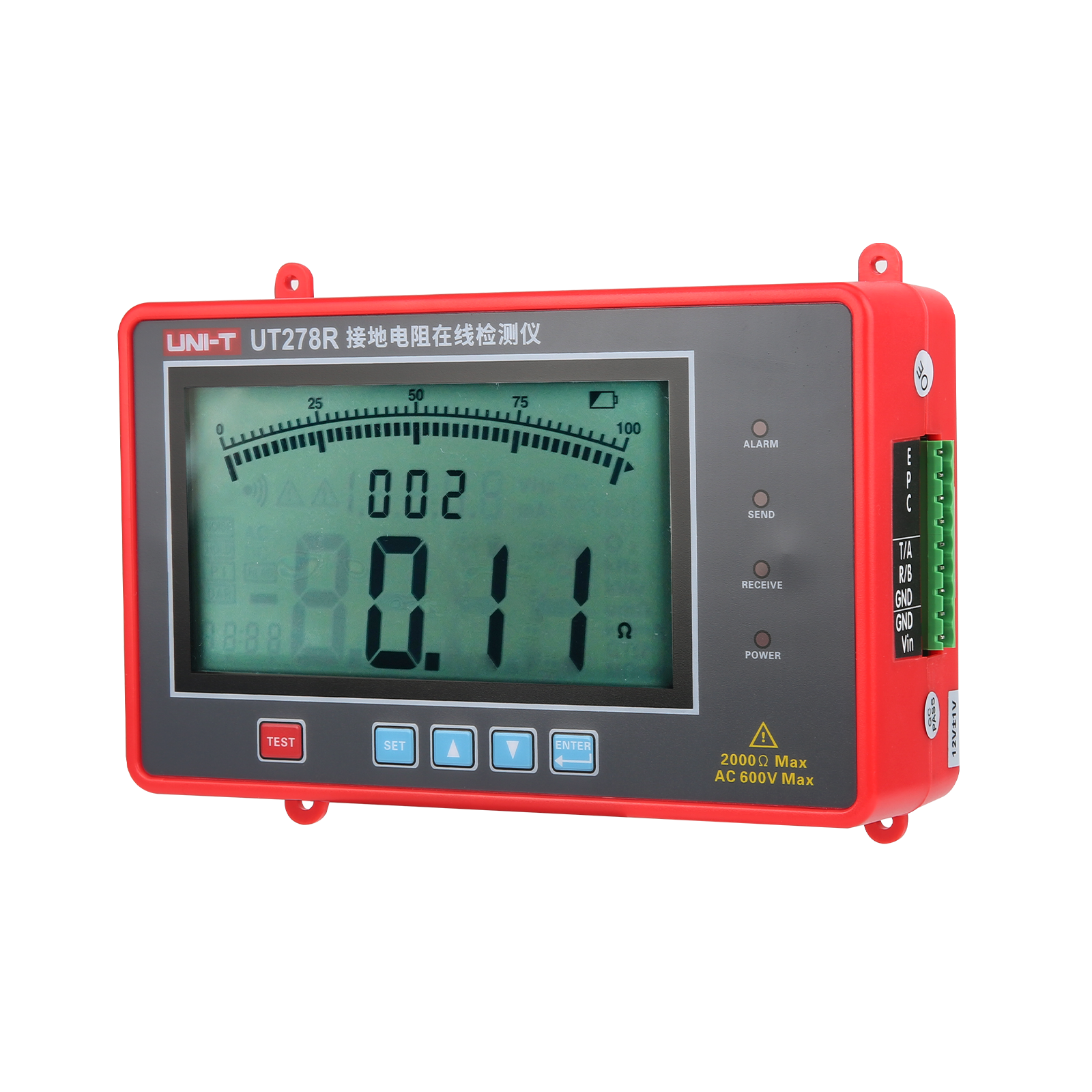

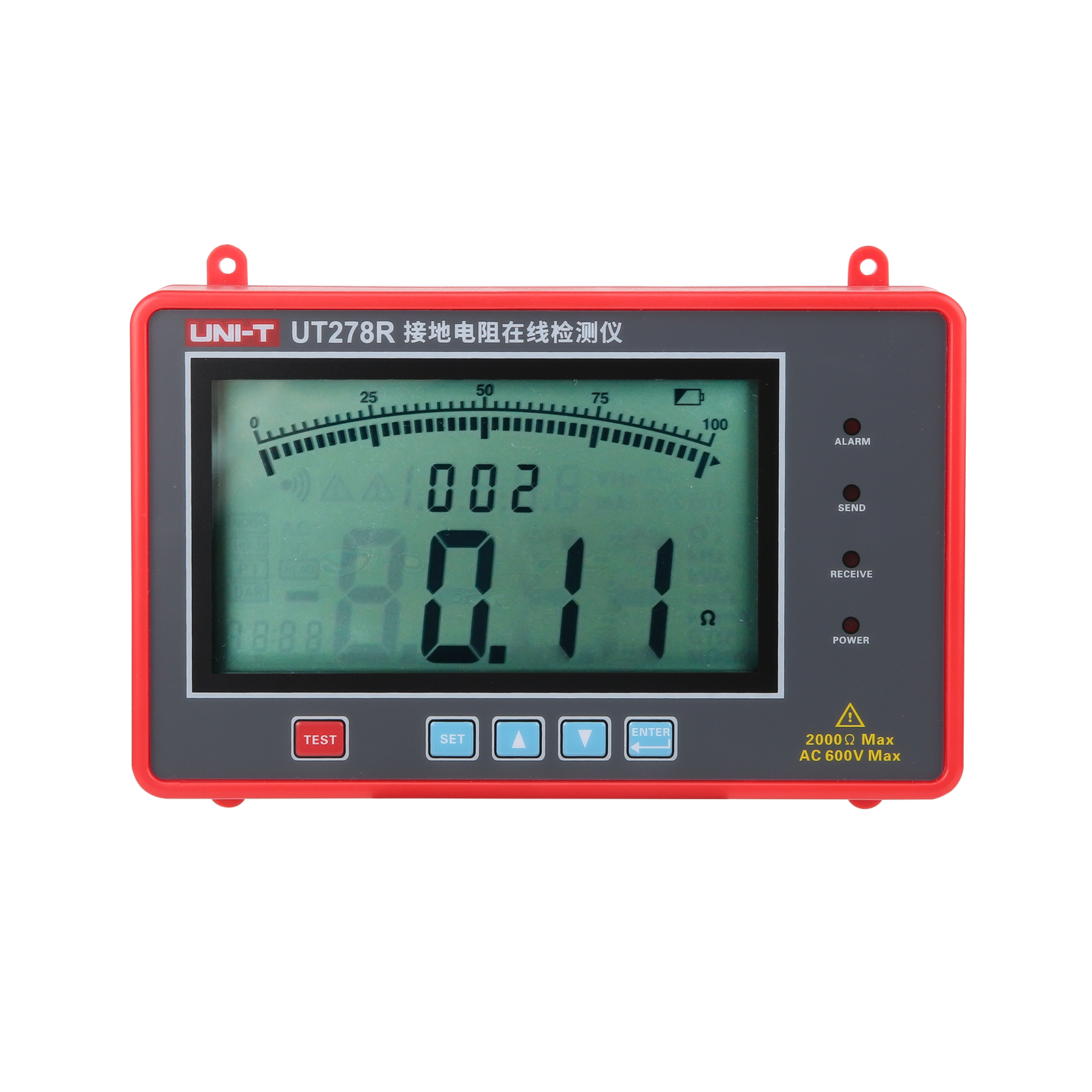

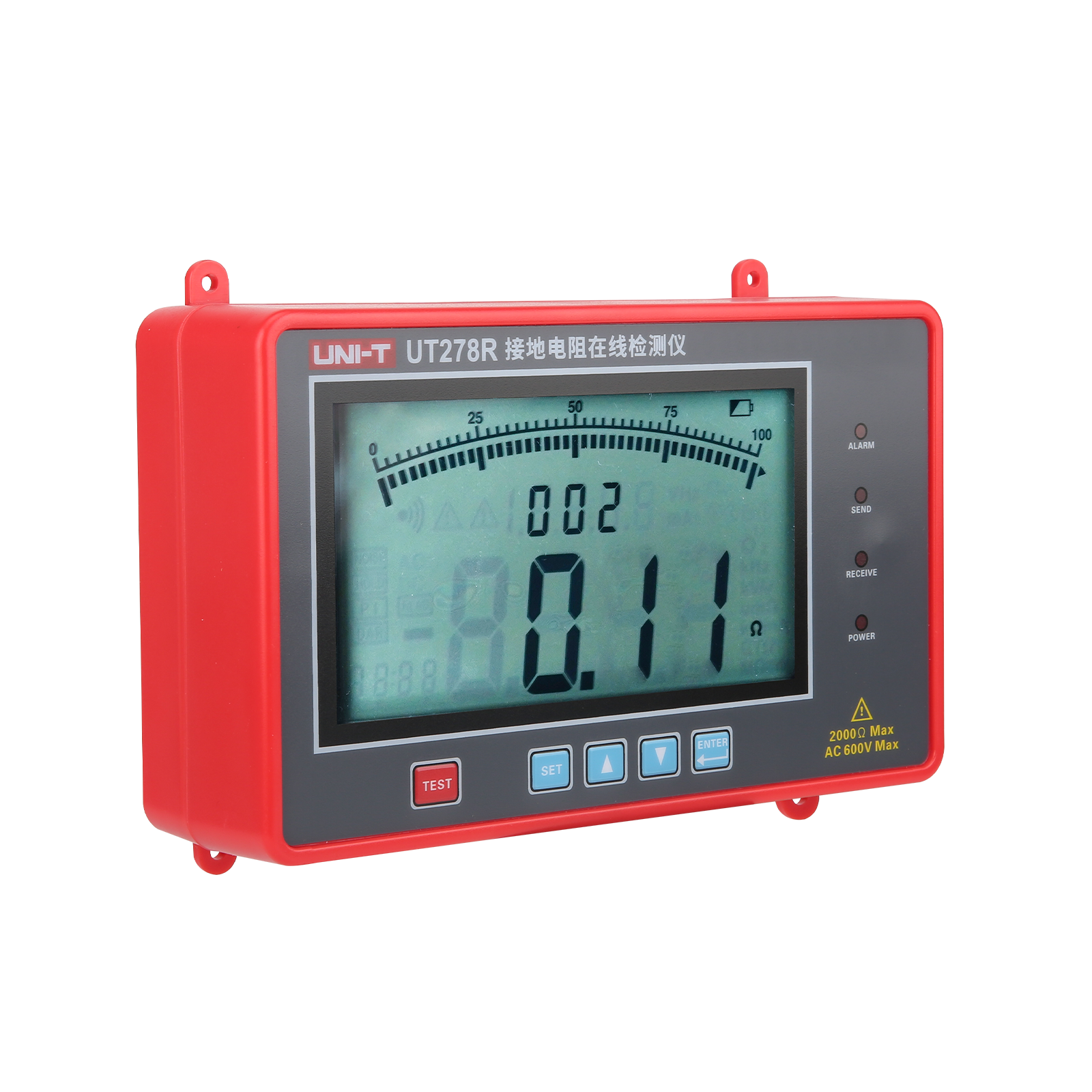

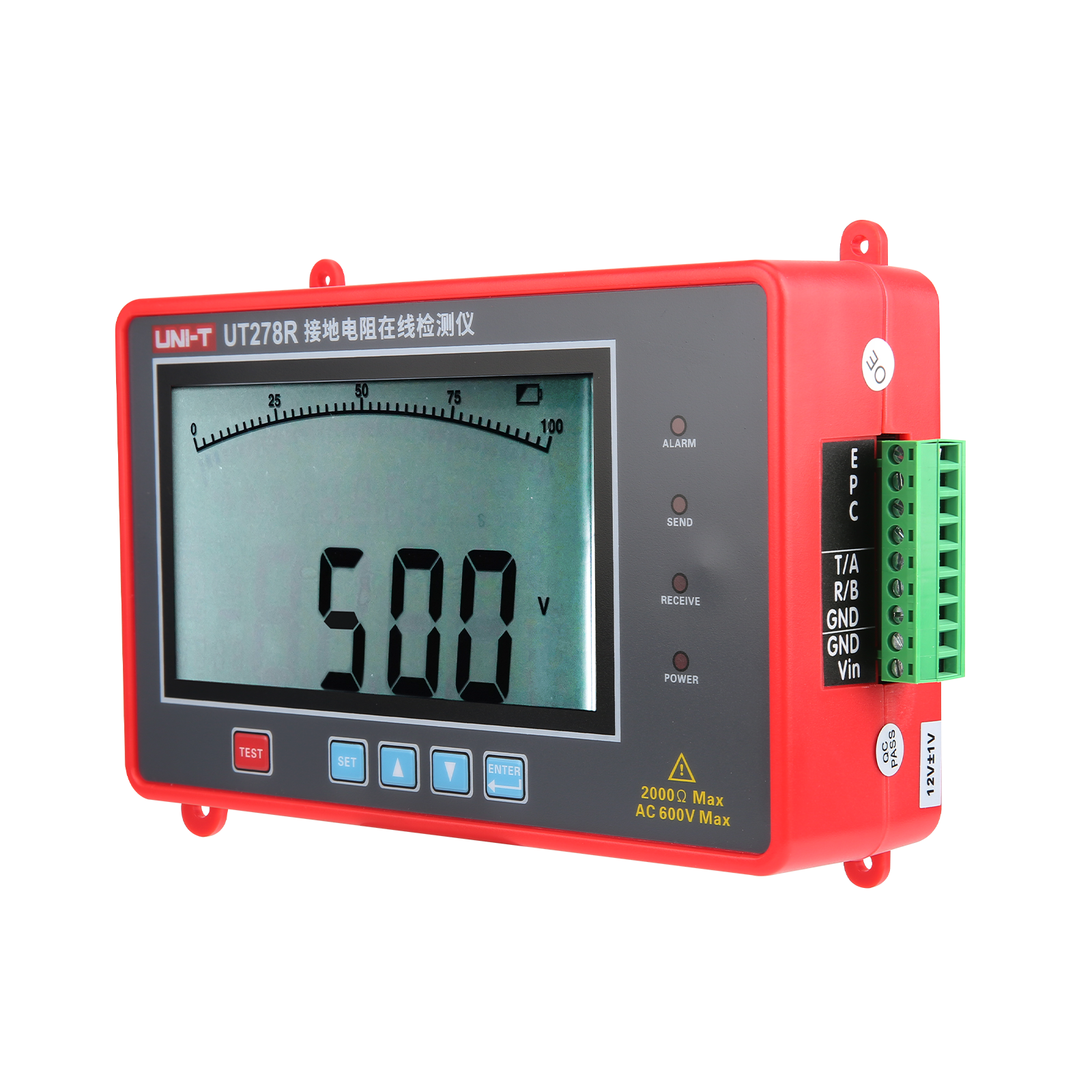

UT278R接地电阻在线检测仪

UT278R接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术研究”的又一高新技术产品，采用三线法或二线法测试接地电阻，采用平均值整流法测试接地电压，在线检测、实时监测。用户可以选择RS485通讯，并可根据提供的MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。超大LCD显示，非常直观；可以通过其按键设置报警临界值，具有声光报警指示；可确保各钟场所接地电阻值实时在线监测的高精度、高稳定性、高可靠性。适用于输电线路杆塔接地，公路设备接地，气象防雷接地，通讯基站接地，铁路设施接地，建筑仓库接地，电气设备接地等。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT278R产品主要特点

UT278R
  • 接地电阻测量：0.01Ω~2000Ω
  • 接地电压：AC  0V~600V
  • 通信接口RS485：可进行二次开发
  • 插拔式接线端子：9针端子座
  • 400组数据存储
  • 在线检测、实时监测
  • 精密三线法
  • 声光报警
  • 可设置自动监控记录间隔时间
  • 可设置报警临界值
  • 自动量程
型号
产品名称
接地电阻（AC）
测量方式
数据传输
数据存储
电源
其它
操作
UT572B
接地电阻测试仪
二三四线法：0.00kΩ～200.00kΩ
二三四线法测量接地电阻(R～)
USB数据传输、蓝牙APP
500组
DC 10.95V可充锂电池
土壤电阻率测量(ρ)、接地电压测量
加入对比
UT273C
钳形接地电阻测试仪
0.010~1200Ω
互感式测量
USB数据传输/蓝牙传输
500组
1.5V AA^4PCS
/
加入对比
UT273B
钳形接地电阻测试仪
0.010~600Ω
互感式测量
USB数据传输
500组
1.5V AA^4PCS
/
加入对比
UT575A+
双钳多功能接地电阻测试仪
二三四线法：0.001kΩ～200.00kΩ、选择法：0.00Ω~3.000KΩ、双钳法：0.00Ω~200Ω
二三四线法测量接地电阻(R～)、直流电阻(R—)、选择法测量接地电阻(R～)、双钳法测量接地电阻(R～)
USB数据传输、蓝牙APP
500组
DC 10.95V可充锂电池
土壤电阻率测量(ρ)、接地电压测量、接地电流测量
加入对比
UT522
接地电阻测试仪
0～4000Ω
精密的三线式测量，简易的二线式测量
/
20组
1.5V 电池（5#）× 6
交流接地电压：0～400V、显示位数：4000、
加入对比
UT521
接地电阻测试仪
0～2000Ω
精密三线式测量，简易的二线式测量
/
20组
1.5V 电池（5#）× 6
接地电压：0～200V/显示位数：2000
加入对比
UT273A
钳形接地电阻测试仪
0.010~300Ω
互感式测量
USB数据传输
500组
1.5V AA^4PCS
/
加入对比
UT271C
钳形接地电阻测试仪
0.010~1000Ω
互感式测量
/
500组
1.5V AA^4PCS
0.01mA~20.0A
加入对比
UT271B
钳形接地电阻测试仪
0.010~500Ω
互感式测量
/
500组
1.5V AA^4PCS
0.01mA~20.0A
加入对比
UT271A
钳形接地电阻测试仪
0.010~300Ω
互感式测量
/
500组
1.5V AA^4PCS
/
加入对比
UT275+
钳形接地电阻测试仪
0.010Ω~100Ω
钳式测量法
USB数据传输/蓝牙APP数据传输
500组
DC 6V（4节5号键性电池）
0.00mA-20.0A
加入对比
UT273+
钳形接地电阻测试仪
0.010Ω~600Ω
钳式测量法
USB数据传输
500组
DC 6V（4节5号键性电池）
0.00mA-20.0A
加入对比
UT272+
钳形接地电阻测试仪
0.010Ω~200Ω
钳式测量法
USB数据传输
500组
DC 6V（4节5号键性电池）
/
加入对比
UT273
钳形接地电阻测试仪
600～1000Ω
/
/
30组
1.5V电池(5#) x4
/
加入对比
UT576A
大型地网接地电阻测试仪
0.030～2000Ω
四线测试、三线测试、两线测试
/
100组
外接220V供电
接地电阻测量、土壤电阻率测量、跨步电压测量、分布电势测量、接触电压测量
加入对比
UT575B
双钳多功能接地电阻测试仪
二三四线法：3.00kΩ～300.00kΩ、选择法：300Ω～3000Ω、双钳法：30Ω～100Ω
二三四线法测量接地电阻(R～)、直流电阻(R—)、选择法测量接地电阻(R～)、双钳法测量接地电阻(R～)
USB数据传输、蓝牙APP（安卓版）
2000组
DC 7.4V 2600mAh 可充锂电池
土壤电阻率测量(ρ)、接地电压测量、接地电流测量
加入对比
UT575A
双钳多功能接地电阻测试仪
0.00Ω~30.00KΩ
精密4线、三线法、简易二线、选择法、双钳法测量接地电阻
USB数据传输
500组
DC 6V 铅酸蓄电池
直流电阻测试、土壤电阻率、接地电压、交流电流
加入对比
UT572
接地电阻测试仪
4Ω~40KΩ
二线、三线、四线式测试
/
20组
1.5V 5号碱性电池（LR6）×8
土壤电阻率测量
加入对比
UT523A
接地电阻测试仪
0.00Ω~30.00KΩ
精密4线法、3线法和简易2线法测量接地电阻
USB数据传输
300组
DC 9V 碱性干电池LR14 1.5V 6节
土壤电阻率测试、接地电压测试
加入对比
UT278D
地桩式钳形接地电阻测试仪
钳式测量：2000Ω/地桩式测量：30kΩ
钳式测量法//地桩式测量法
USB数据传输/蓝牙无线传输
500 组数据
DC 3.7V 锂电池可充
电流测试0~60A、漏电流检测、钳口尺寸68mm 土壤电阻率测量
加入对比
UT278C
地桩式钳形接地电阻测试仪
钳式测量：1800Ω/地桩式测量：30kΩ
钳式测量法//地桩式测量法
USB数据传输
500 组数据
DC 3.7V 锂电池可充
电流测试0~50A、漏电流检测、钳口尺寸68mm 土壤电阻率测量
加入对比
UT278B
地桩式钳形接地电阻测试仪
钳式测量：1500Ω/地桩式测量：3000Ω
钳式测量法//地桩式测量法
USB数据传输
500 组数据
DC 3.7V 锂电池可充
电流测试0~40A、漏电流检测、钳口尺寸68mm 土壤电阻率测量
加入对比
UT276C
-
-
-
-
-
-
-
加入对比
UT276B
-
-
-
-
-
-
-
加入对比
UT278A+
钳形接地电阻测试仪
0~1200Ω
互感夹钳接地电阻测试
/
300
DC 6V（4节5号碱性电池）
电流测试0~20A、漏电流检测、电流电阻同屏显示、钳口尺寸32mm
加入对比
UT276A+
钳形接地电阻测试仪
0.01~500Ω
互感夹钳接地电阻测试
/
300
DC 6V（四节碱性干电池）
钳口尺寸 32mm
加入对比
UT278R
接地电阻在线检测仪
0.010~2000Ω
简易两线法、四线法
RS485
400组
12V±IVDC
接地电压：0~600V AC
加入对比
开始对比
电    源 标准：12V±1VDC、400mA   Max. 选配：24V±1VDC （外部提供）
接地电阻 量  程 精   度 分辨力
0.01Ω～20Ω ±2%rdg±3dgt(辅助接地电阻100Ω±5%，对地电压＜10V) 0.01Ω
0.1Ω～200Ω 0.1Ω
1Ω～2000Ω 1Ω
接地电压 0～600V   AC ±2%rdg±3dgt 1V
测量方式 精密三线测量、简易两线测量
测量方法 接地电阻：额定电流变极法，测量电流11mA   Max，128Hz；对地电压：平均值整流
质    量 检测仪：约450g
仪表尺寸 高宽厚：190mm×117mm×54mm
LCD尺寸 128mm×75mm；显示域：124mm×67mm
测量时间 对地电压：约2次/秒；接地电阻：约30秒/次
测量次数 10000次以上
监测间隔时间 自动监测间隔时间设置范围：1～999小时

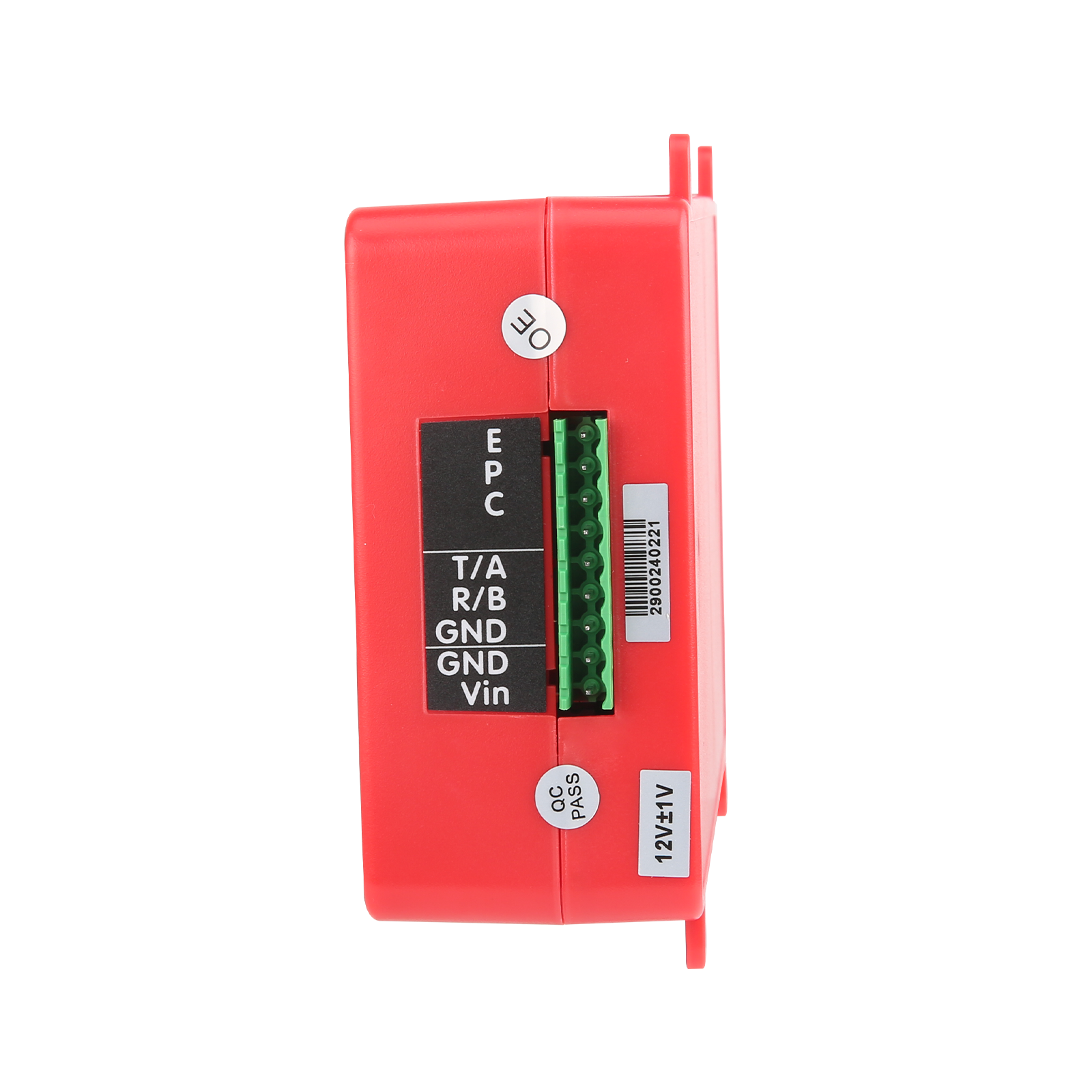

仪表接口 插拔式接线端子：9针端子座
通讯方式 RS485
数据存储 400组，闪烁显示“FULL”符号表示存储已满
数据查阅 数据查阅功能：“READ”符号显示
溢出显示 超量程溢出功能：“OL”符号显示
报警提示 声光报警
电源电压 当电源电压低于10V时，电源电压低符号显示，提醒更换电源。
过载保护 测试接地接地电阻时：E-P、E-C各端口间AC   280V/3秒
电磁特性 IEC61000-4-3，无线频率电磁场≤1V/m
线路电压 测量对地电压：AC   600V以下测量
随机附件 检测仪：1件，9P接线端子：1个
