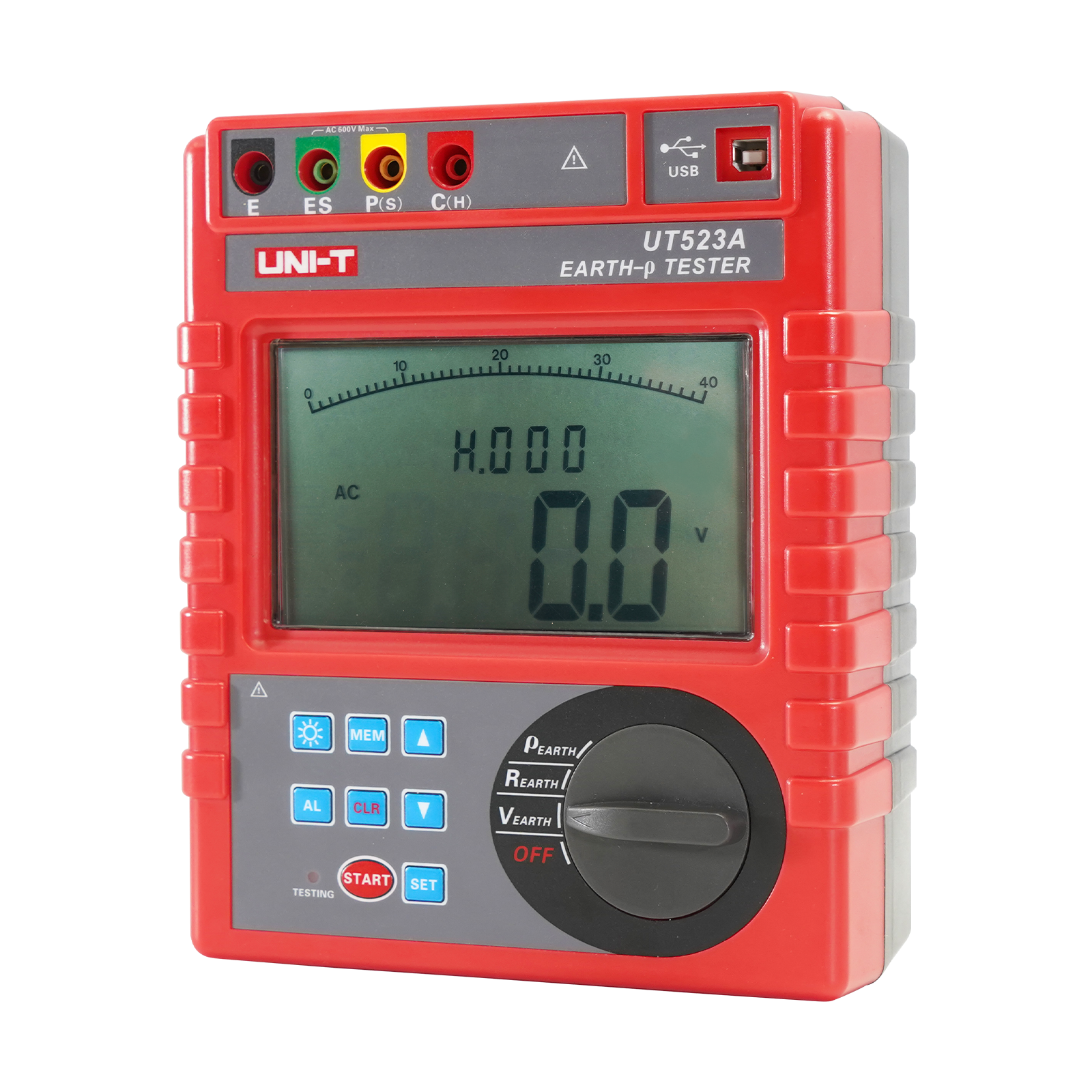

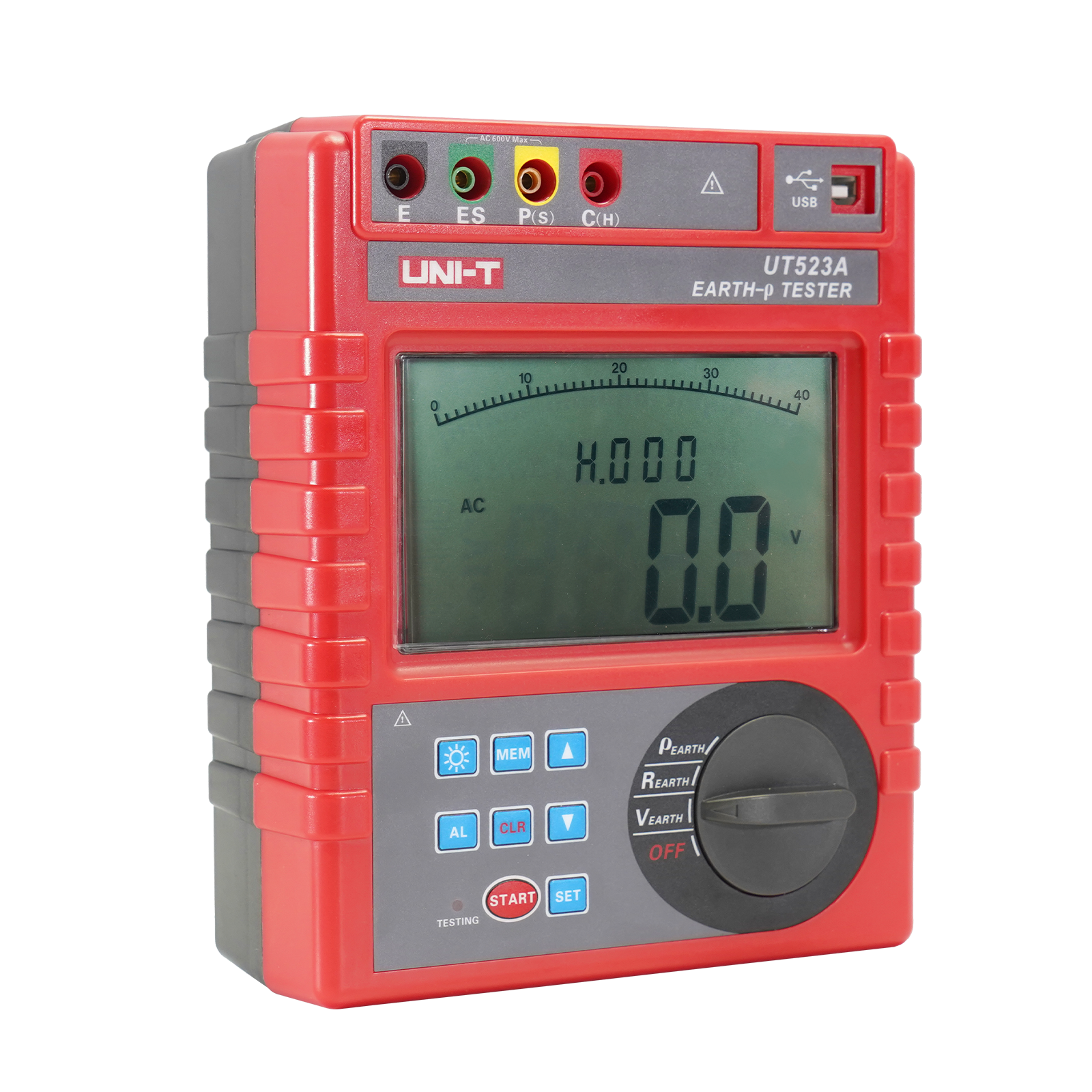

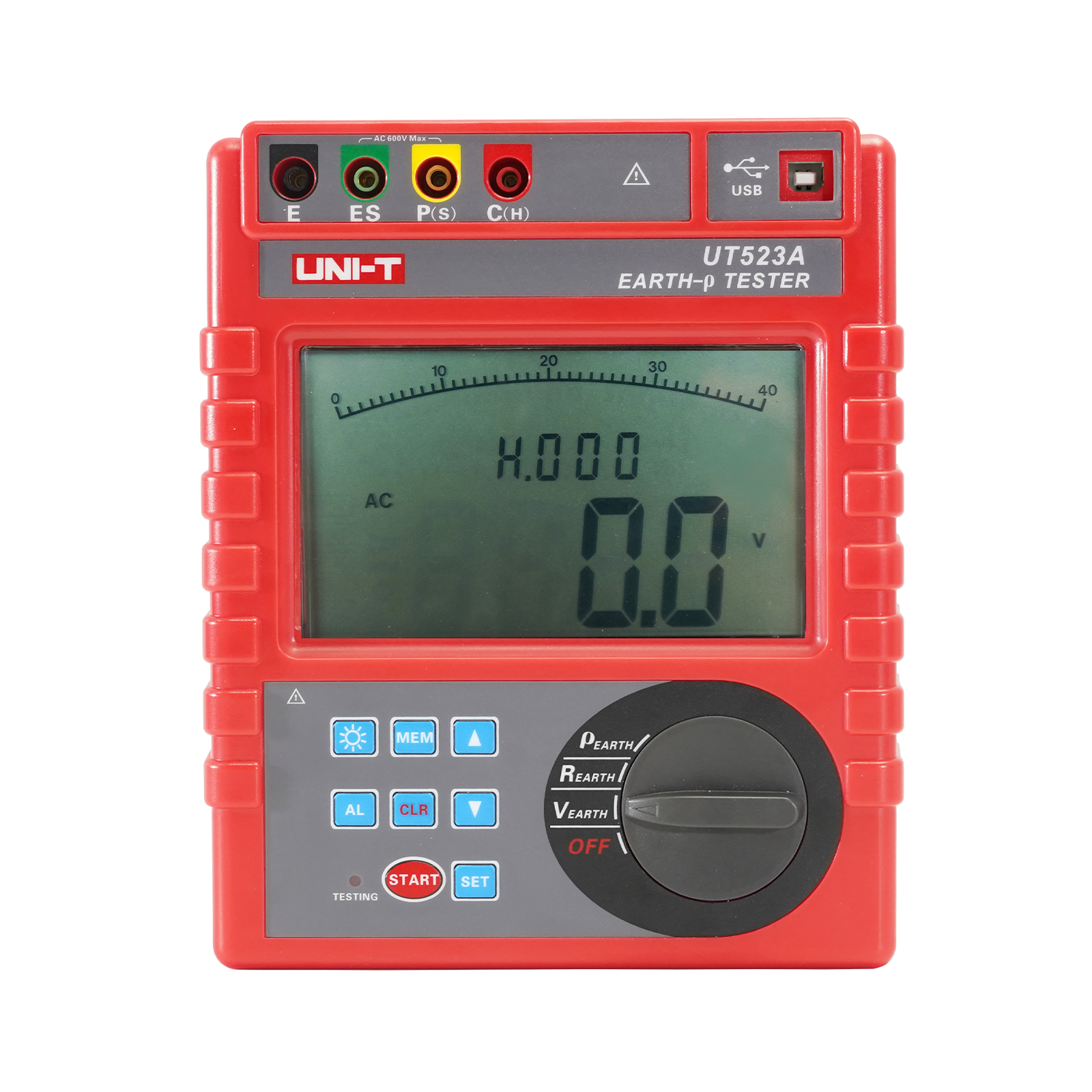

UT523A接地电阻测试仪

UT523A智能接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，采用最新数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT523A产品主要特点

UT523A
  • 精密4线法、3线法和简易2线法测量接地电阻，
  • 接地电阻
  • 土壤电阻率
  • 接地电压
  • 交流电压测量
型号
产品名称
接地电阻（AC）
测量方式
数据传输
数据存储
电源
其它
操作
UT572B
接地电阻测试仪
二三四线法：0.00kΩ～200.00kΩ
二三四线法测量接地电阻(R～)
USB数据传输、蓝牙APP
500组
DC 10.95V可充锂电池
土壤电阻率测量(ρ)、接地电压测量
加入对比
UT273C
钳形接地电阻测试仪
0.010~1200Ω
互感式测量
USB数据传输/蓝牙传输
500组
1.5V AA^4PCS
/
加入对比
UT273B
钳形接地电阻测试仪
0.010~600Ω
互感式测量
USB数据传输
500组
1.5V AA^4PCS
/
加入对比
UT575A+
双钳多功能接地电阻测试仪
二三四线法：0.001kΩ～200.00kΩ、选择法：0.00Ω~3.000KΩ、双钳法：0.00Ω~200Ω
二三四线法测量接地电阻(R～)、直流电阻(R—)、选择法测量接地电阻(R～)、双钳法测量接地电阻(R～)
USB数据传输、蓝牙APP
500组
DC 10.95V可充锂电池
土壤电阻率测量(ρ)、接地电压测量、接地电流测量
加入对比
UT522
接地电阻测试仪
0～4000Ω
精密的三线式测量，简易的二线式测量
/
20组
1.5V 电池（5#）× 6
交流接地电压：0～400V、显示位数：4000、
加入对比
UT521
接地电阻测试仪
0～2000Ω
精密三线式测量，简易的二线式测量
/
20组
1.5V 电池（5#）× 6
接地电压：0～200V/显示位数：2000
加入对比
UT273A
钳形接地电阻测试仪
0.010~300Ω
互感式测量
USB数据传输
500组
1.5V AA^4PCS
/
加入对比
UT271C
钳形接地电阻测试仪
0.010~1000Ω
互感式测量
/
500组
1.5V AA^4PCS
0.01mA~20.0A
加入对比
UT271B
钳形接地电阻测试仪
0.010~500Ω
互感式测量
/
500组
1.5V AA^4PCS
0.01mA~20.0A
加入对比
UT271A
钳形接地电阻测试仪
0.010~300Ω
互感式测量
/
500组
1.5V AA^4PCS
/
加入对比
UT275+
钳形接地电阻测试仪
0.010Ω~100Ω
钳式测量法
USB数据传输/蓝牙APP数据传输
500组
DC 6V（4节5号键性电池）
0.00mA-20.0A
加入对比
UT273+
钳形接地电阻测试仪
0.010Ω~600Ω
钳式测量法
USB数据传输
500组
DC 6V（4节5号键性电池）
0.00mA-20.0A
加入对比
UT272+
钳形接地电阻测试仪
0.010Ω~200Ω
钳式测量法
USB数据传输
500组
DC 6V（4节5号键性电池）
/
加入对比
UT273
钳形接地电阻测试仪
600～1000Ω
/
/
30组
1.5V电池(5#) x4
/
加入对比
UT576A
大型地网接地电阻测试仪
0.030～2000Ω
四线测试、三线测试、两线测试
/
100组
外接220V供电
接地电阻测量、土壤电阻率测量、跨步电压测量、分布电势测量、接触电压测量
加入对比
UT575B
双钳多功能接地电阻测试仪
二三四线法：3.00kΩ～300.00kΩ、选择法：300Ω～3000Ω、双钳法：30Ω～100Ω
二三四线法测量接地电阻(R～)、直流电阻(R—)、选择法测量接地电阻(R～)、双钳法测量接地电阻(R～)
USB数据传输、蓝牙APP（安卓版）
2000组
DC 7.4V 2600mAh 可充锂电池
土壤电阻率测量(ρ)、接地电压测量、接地电流测量
加入对比
UT575A
双钳多功能接地电阻测试仪
0.00Ω~30.00KΩ
精密4线、三线法、简易二线、选择法、双钳法测量接地电阻
USB数据传输
500组
DC 6V 铅酸蓄电池
直流电阻测试、土壤电阻率、接地电压、交流电流
加入对比
UT572
接地电阻测试仪
4Ω~40KΩ
二线、三线、四线式测试
/
20组
1.5V 5号碱性电池（LR6）×8
土壤电阻率测量
加入对比
UT523A
接地电阻测试仪
0.00Ω~30.00KΩ
精密4线法、3线法和简易2线法测量接地电阻
USB数据传输
300组
DC 9V 碱性干电池LR14 1.5V 6节
土壤电阻率测试、接地电压测试
加入对比
UT278D
地桩式钳形接地电阻测试仪
钳式测量：2000Ω/地桩式测量：30kΩ
钳式测量法//地桩式测量法
USB数据传输/蓝牙无线传输
500 组数据
DC 3.7V 锂电池可充
电流测试0~60A、漏电流检测、钳口尺寸68mm 土壤电阻率测量
加入对比
UT278C
地桩式钳形接地电阻测试仪
钳式测量：1800Ω/地桩式测量：30kΩ
钳式测量法//地桩式测量法
USB数据传输
500 组数据
DC 3.7V 锂电池可充
电流测试0~50A、漏电流检测、钳口尺寸68mm 土壤电阻率测量
加入对比
UT278B
地桩式钳形接地电阻测试仪
钳式测量：1500Ω/地桩式测量：3000Ω
钳式测量法//地桩式测量法
USB数据传输
500 组数据
DC 3.7V 锂电池可充
电流测试0~40A、漏电流检测、钳口尺寸68mm 土壤电阻率测量
加入对比
UT276C
-
-
-
-
-
-
-
加入对比
UT276B
-
-
-
-
-
-
-
加入对比
UT278A+
钳形接地电阻测试仪
0~1200Ω
互感夹钳接地电阻测试
/
300
DC 6V（4节5号碱性电池）
电流测试0~20A、漏电流检测、电流电阻同屏显示、钳口尺寸32mm
加入对比
UT276A+
钳形接地电阻测试仪
0.01~500Ω
互感夹钳接地电阻测试
/
300
DC 6V（四节碱性干电池）
钳口尺寸 32mm
加入对比
UT278R
接地电阻在线检测仪
0.010~2000Ω
简易两线法、四线法
RS485
400组
12V±IVDC
接地电压：0~600V AC
加入对比
开始对比
测量功能 测量范围 精   度 分辨力
接地电阻(R) 0.00Ω～30.00Ω ±2%rdg±3dgt 0.01Ω
30.0Ω～300.0Ω ±2%rdg±3dgt 0.1Ω
300Ω～3000Ω ±2%rdg±3dgt 1Ω
3.00kΩ～30.00kΩ ±4%rdg±3dgt 10Ω
土壤电阻率(ρ) 0.00Ωm～99.99Ωm  (ρ=2πaRa:1 m～100m；π=3.14) 0.01Ωm
100.0Ωm～999.9Ωm 0.1Ωm
1000Ωm～9999Ωm 1Ωm
土壤电阻率(ρ) 10.00kΩm～99.99kΩm (ρ=2πaRa:1 m～100m；π=3.14) 10Ωm
100.0kΩm～999.9kΩm 100Ωm
1000kΩm～9000kΩm 1kΩm
接地电压 AC 0.0～600V ±2%rdg±3dgt 0.1V
基准条件
影响量 基准条件 工作条件 备注
环境温度 23℃±1℃ -10℃～40℃ ----
环境湿度 40%～60% ＜80% ----
存放温湿度 -20℃～60℃；70%rh以下
仪表工作电压 9V±0.1V 9V±1.5V ----
辅助接地电阻值 ＜100Ω ＜30kΩ rC、rP
干扰电压 无 ＜20V ----
干扰电流 无 ＜2A ----
测R时电极间距 a＞5d a＞5d ----
测ρ时电极间距 a＞20h a＞20h ----
测量方式 精密4线、3线法测量、简易2线测量接地电阻
测量方法 接地电阻：额定电流变极法，测量电流20mA Max
土壤电阻率：四极法(温纳法)
对地电压：平均值整流(P(S)-ES接口间）
测试频率 128Hz/111Hz/105Hz/94Hz(AFC)
短路测试电流 AC 20mA max
开路测试电压 AC 40V max
测试电压波形 正弦波
电极间距范围 可设定1m～100m
辅助接地测试 具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
换挡 接地电阻：0.00Ω～30.00kΩ全自动换档，土壤电阻率：0.00Ωm～9000kΩm全自动换档
背    光 可控白屏背光，适合昏暗场所使用
显示模式 4位超大LCD显示，白屏背光
测量指示 测量中LED闪烁，LCD倒计数,进度棒图指示
测量次数 5000次以上(短路测试，测1次，停30秒再测)
线路电压 AC 600V以下测量
通讯接口 具有USB接口，软件监控，存储数据可以上传电脑，保存打印
数据存储 300组，“MEM”存储指示，显示“FULL”符号表示存储已满
数据保持 保持数据时“HOLD”符号指示
数据查阅 查阅数据时“READ”符号指示
溢出显示 超量程溢出时“OL”符号指示
干扰测试 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示
报警功能 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示
电池电压 当电池电压降到约7.5V时，电池电压低符号“        ”显示，提醒更换电池
过载保护 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒
绝缘电阻 20MΩ以上(电路与外壳之间500V)
耐    压 AC 3700V/rms(电路与外壳之间)

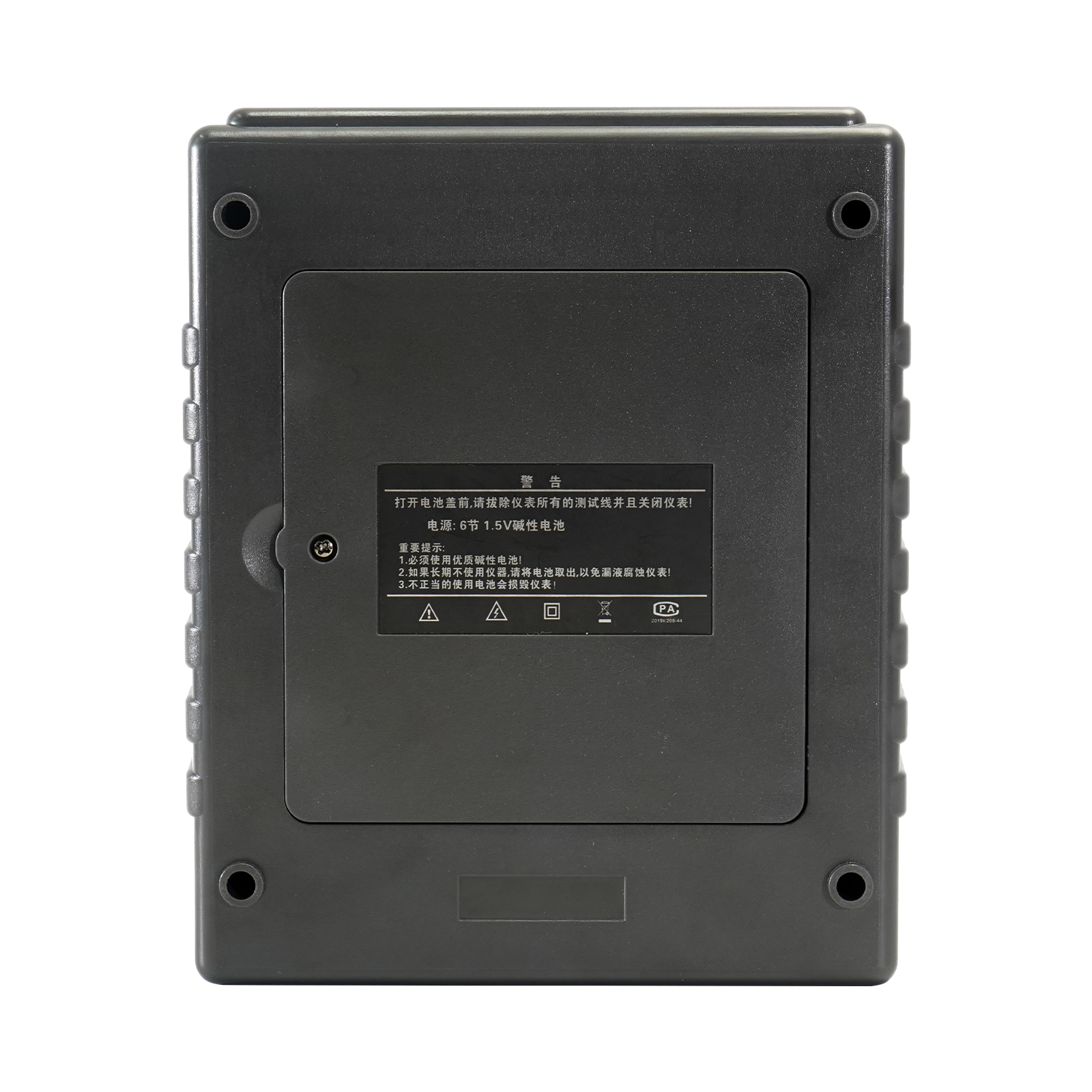

电    源 DC 9V (碱性干电池 LR14 1.5V 6节 ，连续待机300小时)
LCD尺寸 128mm×75mm
LCD显示域 124mm×67mm
机身尺寸 高宽厚：212mm×175mm×76mm
机身重量 仪表：950g 测试线：1560g 辅助接地棒：935g(4根)
标准配件 辅助接地棒、标准测试线、简易测试线、碱性干电池、USB通讯线
标准包装 用户手册、保修卡、仪表箱
