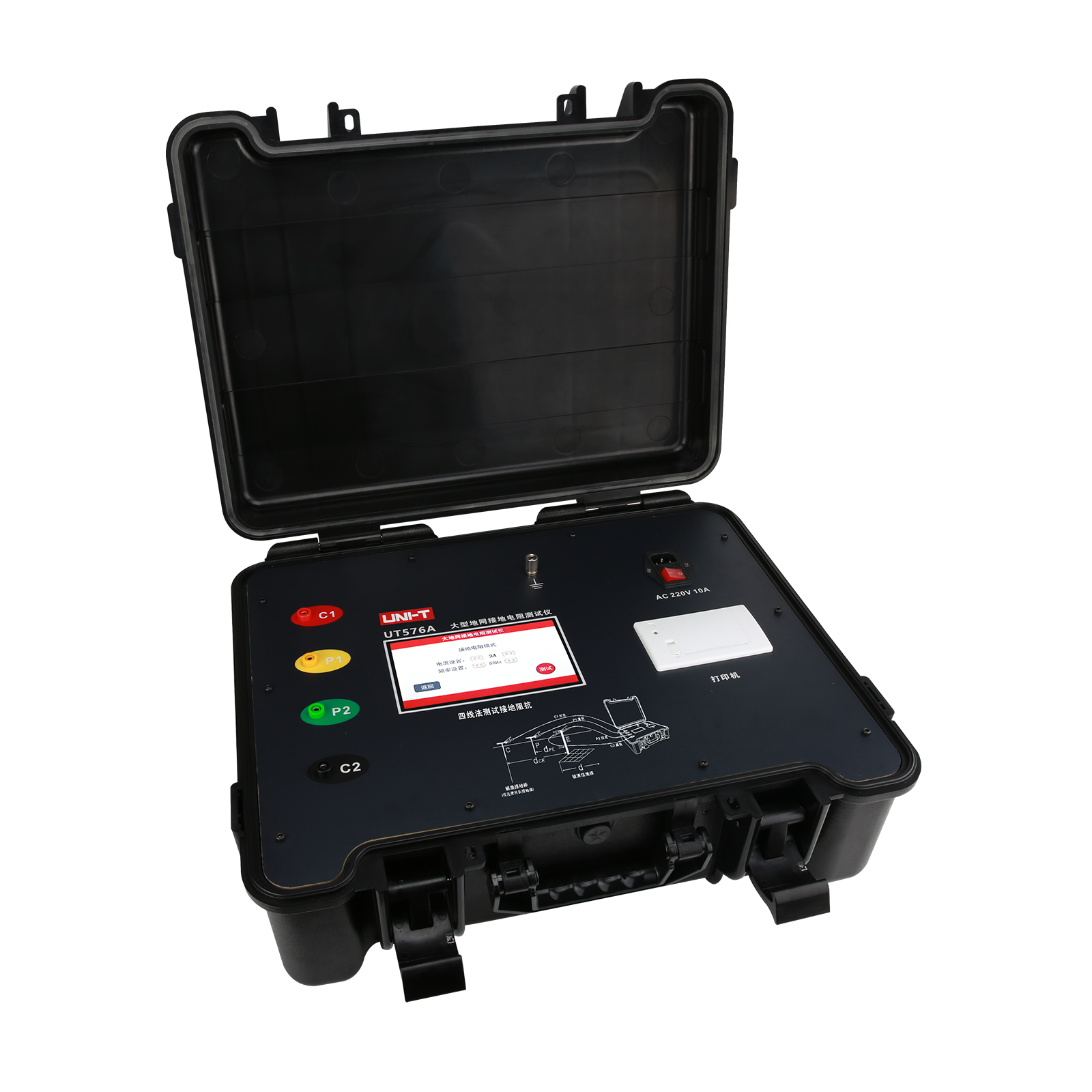

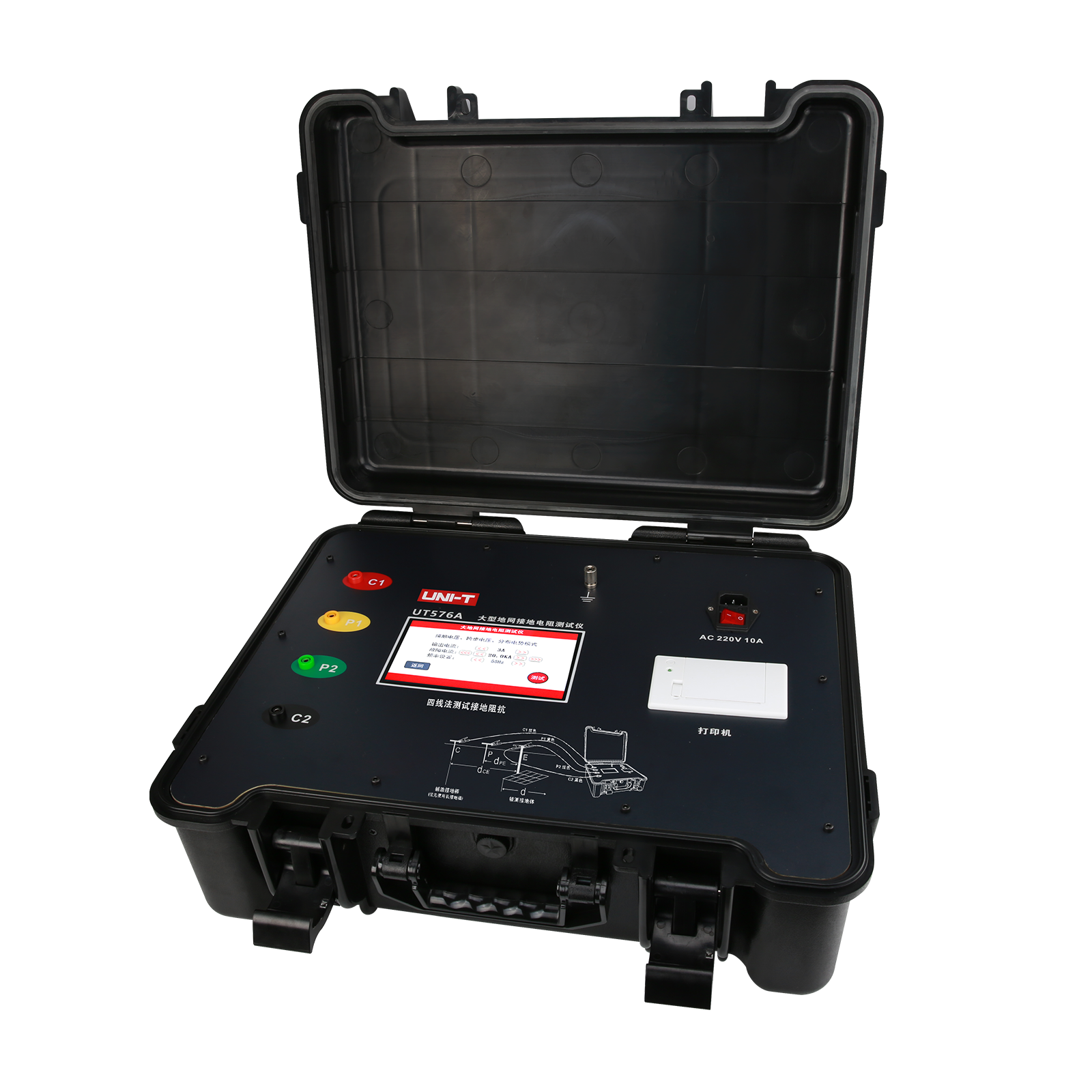

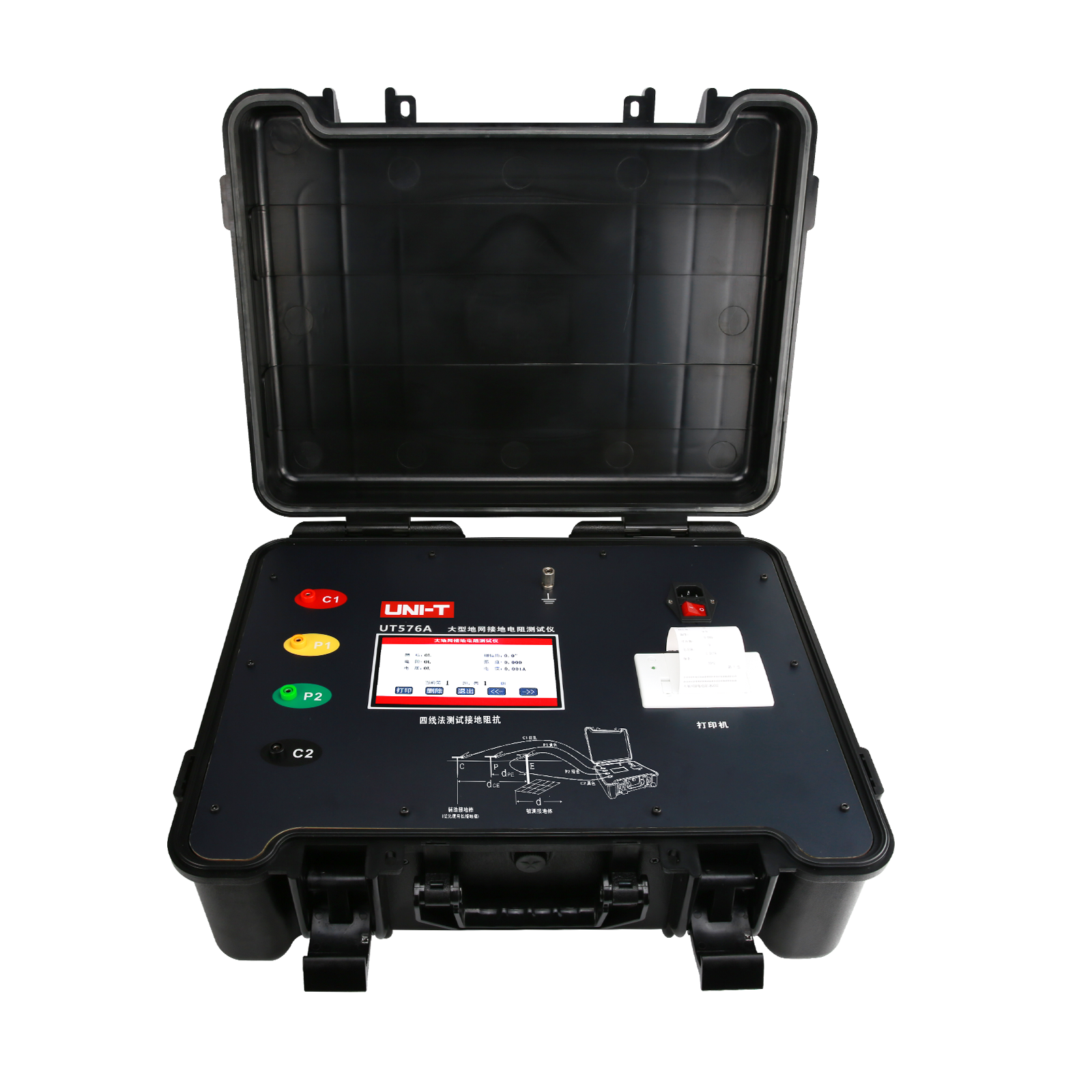

UT576A大型地网接地电阻测试仪

UT576A数字式大型地网接地电阻测试仪又名工频接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表。它采用了新型变频交流电源、双频测量技术、超大可触摸彩屏和微处理机技术，满足二线、三线、四线测试阻抗要求，同时可以接地电阻测量、土壤电阻率测量、跨步电压测量、分布电势测量、接触电压测量等参数。 广泛用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等，符合电力变电站和防雷装置检测仪器标准。仪表具有测试精准、快速、简捷、稳定可靠等特点。
购买须知：
产品推荐价格：¥ 如何购买？
技术支持中心：技术支持 维修服务 常见问题
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT576A产品主要特点

UT576A
  • 接地电阻量程：0.030～2000Ω
  • 土壤电阻率量程：0000~999KQm
  • 跨步电压测量、分布电势测量、接触电压测量:0~20000kV
  • 测试频率：45Hz、55Hz、自动双频可选
  • 短路电流：1A、2A、3A、4A、5A(5档设置)
  • 空载电压：AC 400V±10%(正弦波)
  • 触　　屏：7寸触控彩屏
  • 打　　印：内置热敏打印机
  • 打印纸规格：57*40mm
  • 抗干扰能力：抗工频50Hz电压50V
型号
产品名称
接地电阻（AC）
测量方式
数据传输
数据存储
电源
其它
操作
UT572B
接地电阻测试仪
二三四线法：0.00kΩ～200.00kΩ
二三四线法测量接地电阻(R～)
USB数据传输、蓝牙APP
500组
DC 10.95V可充锂电池
土壤电阻率测量(ρ)、接地电压测量
加入对比
UT273C
钳形接地电阻测试仪
0.010~1200Ω
互感式测量
USB数据传输/蓝牙传输
500组
1.5V AA^4PCS
/
加入对比
UT273B
钳形接地电阻测试仪
0.010~600Ω
互感式测量
USB数据传输
500组
1.5V AA^4PCS
/
加入对比
UT575A+
双钳多功能接地电阻测试仪
二三四线法：0.001kΩ～200.00kΩ、选择法：0.00Ω~3.000KΩ、双钳法：0.00Ω~200Ω
二三四线法测量接地电阻(R～)、直流电阻(R—)、选择法测量接地电阻(R～)、双钳法测量接地电阻(R～)
USB数据传输、蓝牙APP
500组
DC 10.95V可充锂电池
土壤电阻率测量(ρ)、接地电压测量、接地电流测量
加入对比
UT522
接地电阻测试仪
0～4000Ω
精密的三线式测量，简易的二线式测量
/
20组
1.5V 电池（5#）× 6
交流接地电压：0～400V、显示位数：4000、
加入对比
UT521
接地电阻测试仪
0～2000Ω
精密三线式测量，简易的二线式测量
/
20组
1.5V 电池（5#）× 6
接地电压：0～200V/显示位数：2000
加入对比
UT273A
钳形接地电阻测试仪
0.010~300Ω
互感式测量
USB数据传输
500组
1.5V AA^4PCS
/
加入对比
UT271C
钳形接地电阻测试仪
0.010~1000Ω
互感式测量
/
500组
1.5V AA^4PCS
0.01mA~20.0A
加入对比
UT271B
钳形接地电阻测试仪
0.010~500Ω
互感式测量
/
500组
1.5V AA^4PCS
0.01mA~20.0A
加入对比
UT271A
钳形接地电阻测试仪
0.010~300Ω
互感式测量
/
500组
1.5V AA^4PCS
/
加入对比
UT275+
钳形接地电阻测试仪
0.010Ω~100Ω
钳式测量法
USB数据传输/蓝牙APP数据传输
500组
DC 6V（4节5号键性电池）
0.00mA-20.0A
加入对比
UT273+
钳形接地电阻测试仪
0.010Ω~600Ω
钳式测量法
USB数据传输
500组
DC 6V（4节5号键性电池）
0.00mA-20.0A
加入对比
UT272+
钳形接地电阻测试仪
0.010Ω~200Ω
钳式测量法
USB数据传输
500组
DC 6V（4节5号键性电池）
/
加入对比
UT273
钳形接地电阻测试仪
600～1000Ω
/
/
30组
1.5V电池(5#) x4
/
加入对比
UT576A
大型地网接地电阻测试仪
0.030～2000Ω
四线测试、三线测试、两线测试
/
100组
外接220V供电
接地电阻测量、土壤电阻率测量、跨步电压测量、分布电势测量、接触电压测量
加入对比
UT575B
双钳多功能接地电阻测试仪
二三四线法：3.00kΩ～300.00kΩ、选择法：300Ω～3000Ω、双钳法：30Ω～100Ω
二三四线法测量接地电阻(R～)、直流电阻(R—)、选择法测量接地电阻(R～)、双钳法测量接地电阻(R～)
USB数据传输、蓝牙APP（安卓版）
2000组
DC 7.4V 2600mAh 可充锂电池
土壤电阻率测量(ρ)、接地电压测量、接地电流测量
加入对比
UT575A
双钳多功能接地电阻测试仪
0.00Ω~30.00KΩ
精密4线、三线法、简易二线、选择法、双钳法测量接地电阻
USB数据传输
500组
DC 6V 铅酸蓄电池
直流电阻测试、土壤电阻率、接地电压、交流电流
加入对比
UT572
接地电阻测试仪
4Ω~40KΩ
二线、三线、四线式测试
/
20组
1.5V 5号碱性电池（LR6）×8
土壤电阻率测量
加入对比
UT523A
接地电阻测试仪
0.00Ω~30.00KΩ
精密4线法、3线法和简易2线法测量接地电阻
USB数据传输
300组
DC 9V 碱性干电池LR14 1.5V 6节
土壤电阻率测试、接地电压测试
加入对比
UT278D
地桩式钳形接地电阻测试仪
钳式测量：2000Ω/地桩式测量：30kΩ
钳式测量法//地桩式测量法
USB数据传输/蓝牙无线传输
500 组数据
DC 3.7V 锂电池可充
电流测试0~60A、漏电流检测、钳口尺寸68mm 土壤电阻率测量
加入对比
UT278C
地桩式钳形接地电阻测试仪
钳式测量：1800Ω/地桩式测量：30kΩ
钳式测量法//地桩式测量法
USB数据传输
500 组数据
DC 3.7V 锂电池可充
电流测试0~50A、漏电流检测、钳口尺寸68mm 土壤电阻率测量
加入对比
UT278B
地桩式钳形接地电阻测试仪
钳式测量：1500Ω/地桩式测量：3000Ω
钳式测量法//地桩式测量法
USB数据传输
500 组数据
DC 3.7V 锂电池可充
电流测试0~40A、漏电流检测、钳口尺寸68mm 土壤电阻率测量
加入对比
UT276C
-
-
-
-
-
-
-
加入对比
UT276B
-
-
-
-
-
-
-
加入对比
UT278A+
钳形接地电阻测试仪
0~1200Ω
互感夹钳接地电阻测试
/
300
DC 6V（4节5号碱性电池）
电流测试0~20A、漏电流检测、电流电阻同屏显示、钳口尺寸32mm
加入对比
UT276A+
钳形接地电阻测试仪
0.01~500Ω
互感夹钳接地电阻测试
/
300
DC 6V（四节碱性干电池）
钳口尺寸 32mm
加入对比
UT278R
接地电阻在线检测仪
0.010~2000Ω
简易两线法、四线法
RS485
400组
12V±IVDC
接地电压：0~600V AC
加入对比
开始对比

接地阻抗

0.030~2000Ω    精度：±0.5%FS±5dgt    最小分辨率：0.001Ω

土壤电阻率测量

0.000~999KΩm    最小分辨率：0.001Ωm

跨步电压测量、分布电势测量、接触电压测量

0~20000kV       最小分辨率：0.001kV

阻抗角测量（弧度）

0~359.9°    分辨率：0.1°

额定测量功率

2000W

抗干扰能力

抗工频50Hz电压50V

基准条件

23℃±5℃，70%rh以下   (20Ω±10%，对地电压＜10V)

电    源

AC  220V 10A (50Hz)

背    光

可调节背光亮度

测量方式

四线测试、三线测试、两线测试

测量方法

接地阻抗：额定电流法，

短路电流输出

1A、2A、 3A、 4A、 5A (5档设置 )

土壤电阻率电极间距范围

可设定1m～100m

测试频率

45Hz、55Hz，自动双频可选

短路最大电流

AC  5A±10% 正弦波

空载最大电压

AC  400V±10% 正弦波

显示模式/触屏

7寸触控彩屏/是

测量指示

测量进度显示，测量提示动画显示

仪表尺寸

长宽高：540mm×440mm×210mm

标准测试线长

红色15m，黑色15m，黄色10m，绿色10m，黄色1.5m，绿色1.5m  各1条

辅助接地棒

800mm 2根 200mm 2根

测量时间

接地阻抗：约1分钟/次

打印/打印纸规格

内置热敏打印机/57*40mm

数据存储

100组，“保存成功!”存储指示，显示“保存失败,空间已满!”字符表示存储已满
